在电子电路中，为数不少的情况需要将电路中电流变化转换成相同的电压变化，这时可以用电阻电路来完成。

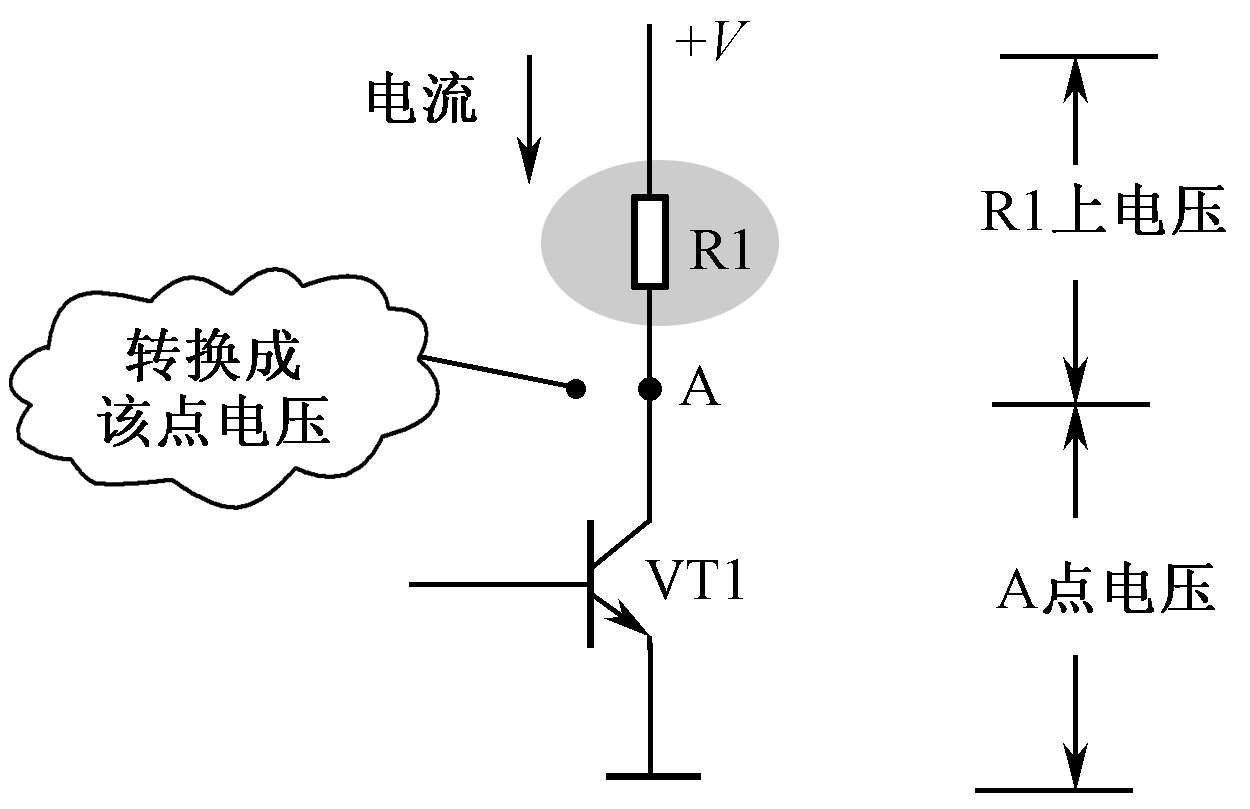

如图1-40所示是运用电阻将电流变化转换成电压变化的典型电路，这也是三极管的集电极负载电阻电路。
图1-40 运用电阻将电流变化转换成电压变化的典型电路
当电流流过R1时，在R1上产生电压降，使R1的下端（VT1集电极，电路中的A点）电压发生改变。若电阻R1的阻值一定，流过R1的电流增大时，在R1上的电压降增大，VT1集电极电压下降；当流过R1的电流减小时，在R1上的电压降减小，VT1集电极电压升高。
由此可见，通过R1阻值的改变使VT1集电极电流的大小变化，转换成电路中A点电压的大小变化。
提示
掌握了电阻特性可以更好地理解这一电路的工作原理，当电流流过电阻时，会在电阻两端产生电压降，这是电阻的基本特性。
分析上述电路时有两个细节要注意：
（1）“R1上电压”+“A点电压”=+ V ，+ V 是不变的，当“R1上电压”大小变化时，“A点电压”大小必定变化。
（2）无论流过R1的电流是直流电流还是交流电流，也无论是什么类型的交流电流过R1，R1都能将电流的变化转换成相应的电压变化。

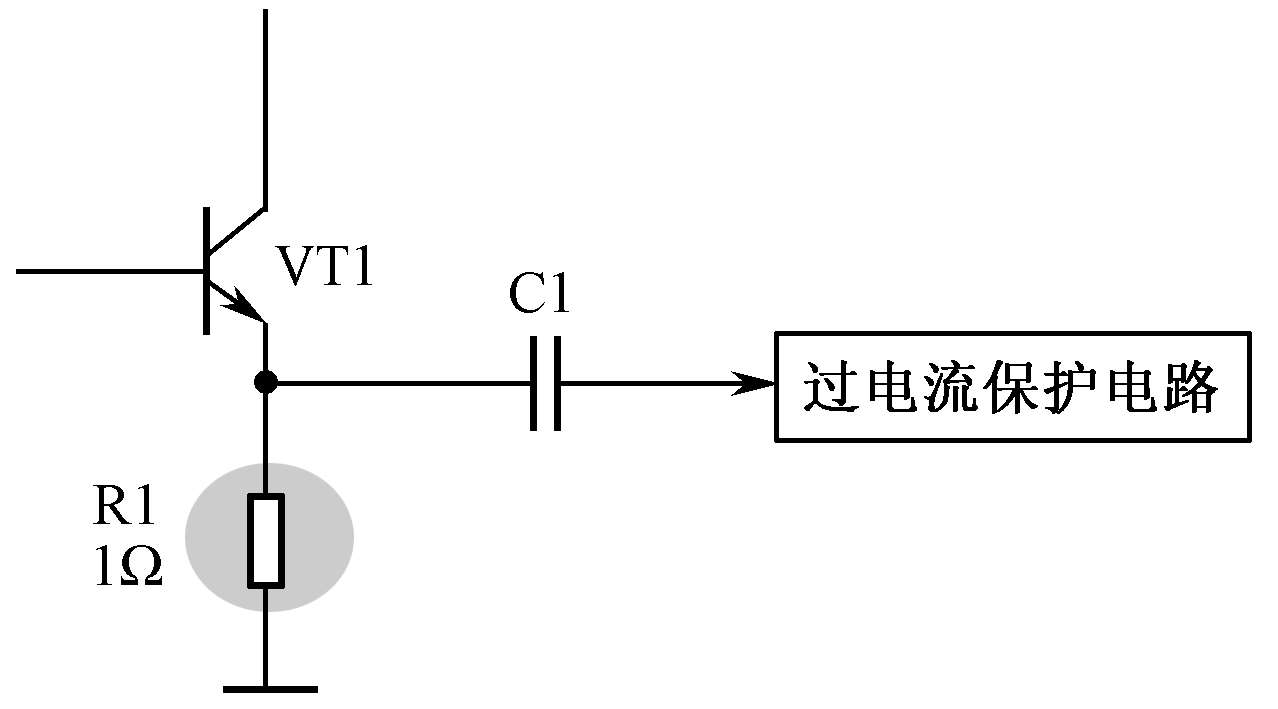

如图1-41所示是取样电阻电路，这也是功率放大器中过电流保护电路中的取样电路。
图1-41 取样电阻电路
三极管VT1发射极电流流过电阻R1时，在R1上产生电压降，流过R1的电流越大，在R1上的电压降越大，这样R1上的电压大小就代表了流过R1的电流大小。
提示
流过R1的电流可以是直流电流也可以是交流信号电流，但是过电流保护电路的输入端有一只耦合电容C1，由此可以知道保护电路取样交流信号，而不是流过R1的直流电流。
R1上的电压加到过电流保护电路中，作为保护电路的控制信号。当流过R1的交流电流大到一定程度（有危险）时，R1上的电压也大到一定值，使过电流保护电路动作，电路进入保护状态。
