1）典型隔离电阻电路

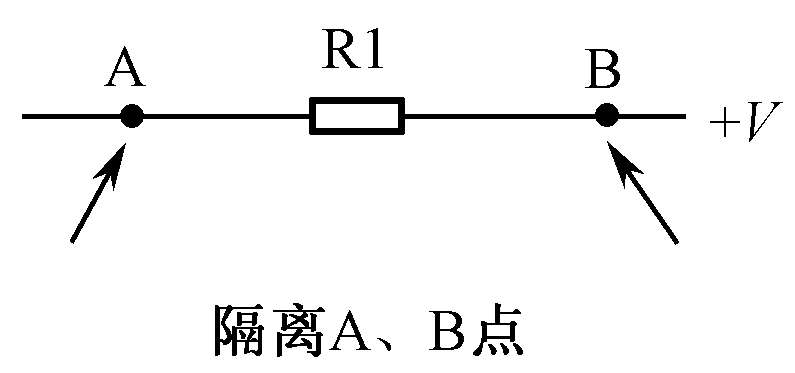

如图1-35所示是典型隔离电阻电路，电路中电阻R1将电路中A、B两点隔离，使两点的电压大小不等。

电路中的A和B点被电阻R1分开，但是电路A和B点之间的电路仍然是通路，只是多了电阻R1，电路中的这种情况称为隔离。

2）自举电路中隔离电阻电路

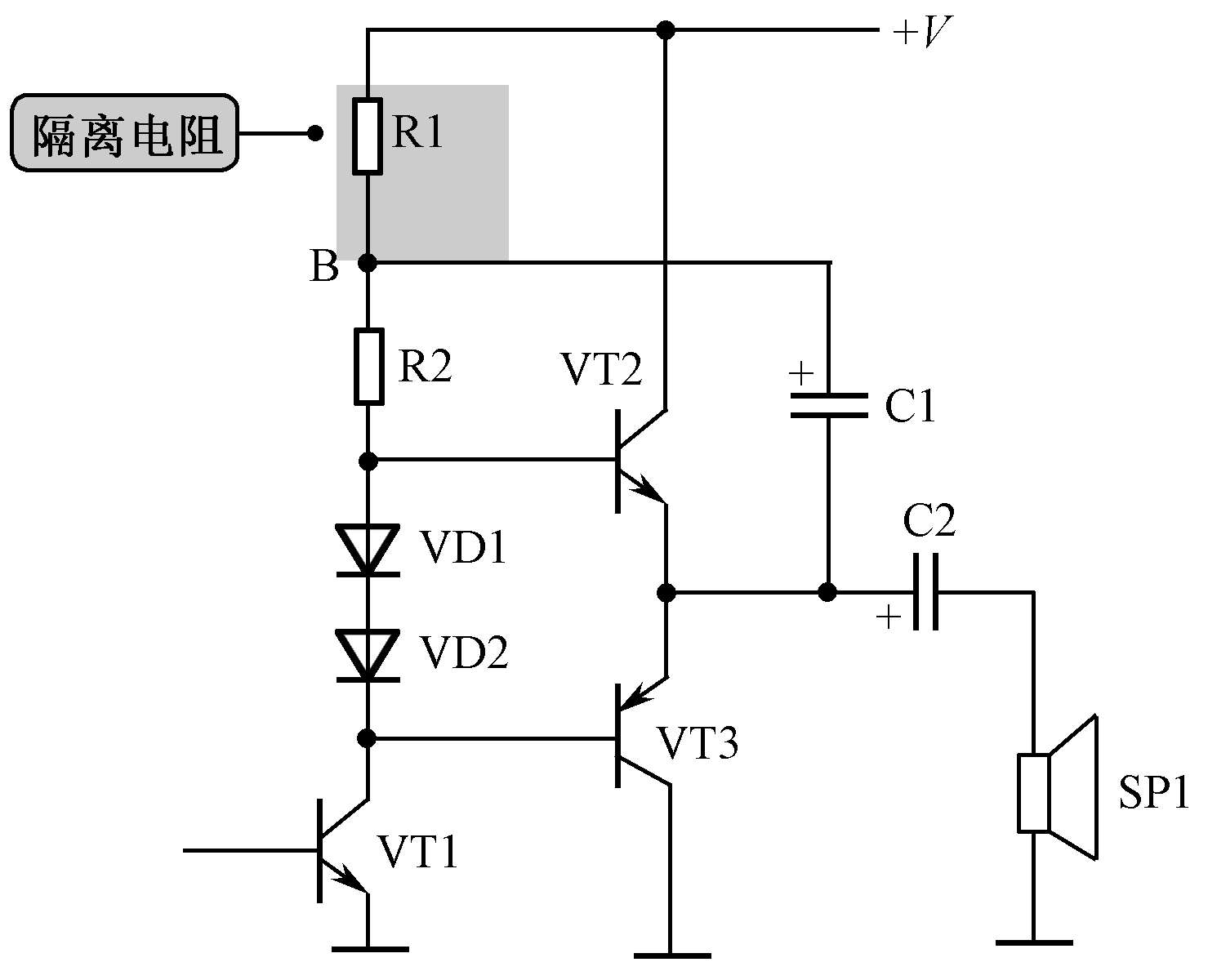

如图1-36所示是实用隔离电阻电路，这是OTL功率放大器中的自举电路（一种能提高大信号下的半周信号幅度的电路），电路中的R1是隔离电阻。

电路中，R1用来将B点的直流电压与直流工作电压+ V 隔离，使B点直流电压有可能在某瞬间超过+ V 。

提示

如果没有电阻R1的隔离作用（R1短接），则B点直流电压最高为+ V ，而不可能超过+ V ，此时无自举作用，可见设置隔离电阻R1后，使大信号时的自举作用更好。

3）信号源隔离电阻电路

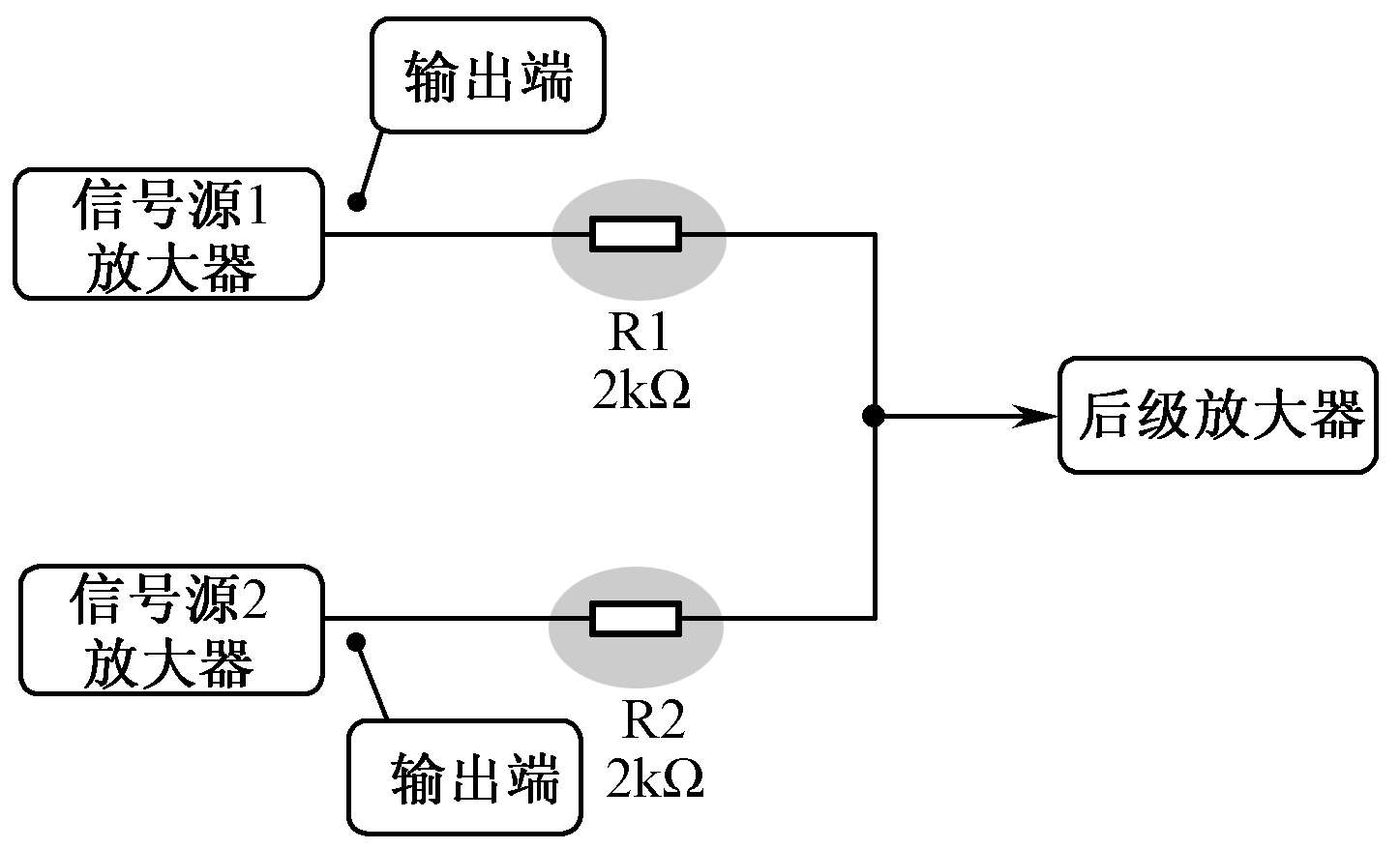

如图1-37所示是信号源隔离电阻电路。电路中的信号源1放大器通过R1接到后级放大器输入端，信号源2放大器通过R2接到后级放大器输入端，显然这两路信号源放大器输出端通过R1和R2合并成一路。

如果电路中没有R1和R2这两只电阻，那么信号源1放大器的输出电阻成了信号源2放大器负载的一部分。同理，信号源2放大器输出电阻成了信号源1放大器负载的一部分，这样两个信号源放大器之间就会相互影响，不利于电路的稳定工作。

电路中加入隔离电阻的目的是防止两个信号源放大器输出端之间相互影响。加了隔离电阻R1和R2后，两个信号源放大器的输出端之间被隔离，这样有害的影响大大降低，实现了电路的隔离作用。

提示

电路中加入隔离电阻R1和R2后，两个信号源放大器输出的信号电流可以不流入对方的放大器输出端，而更好地流到后级放大器输入端。

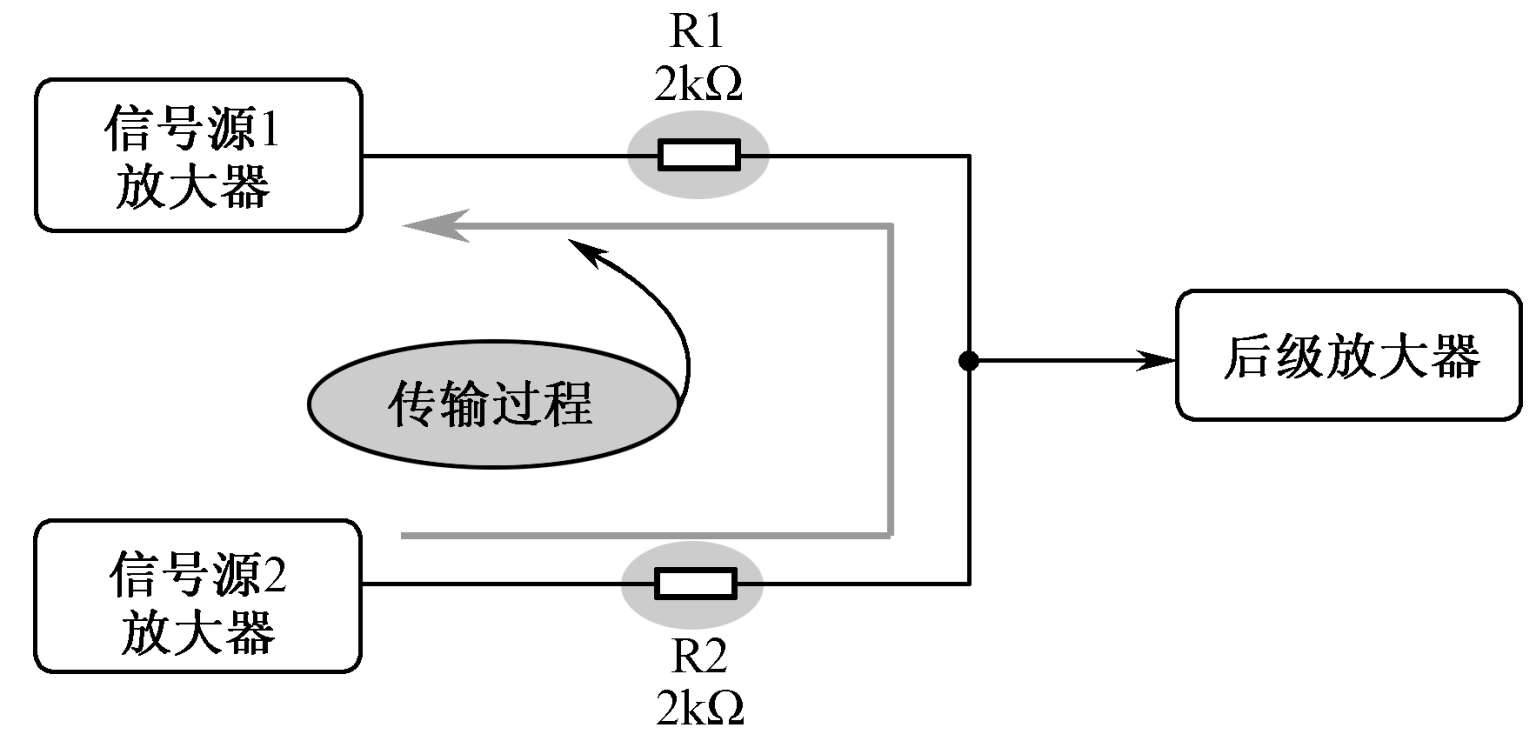

如图1-38所示，信号源2放大器输出的信号通过R2、R1会加到信号源1放大器输出端，加入R1、R2后加到信号源1放大器的输出信号就会小得多。同理，信号源1放大器的输出信号加到信号源2放大器输出端的信号也会小得多，达到隔离目的。

4）静噪电路中的隔离电阻电路

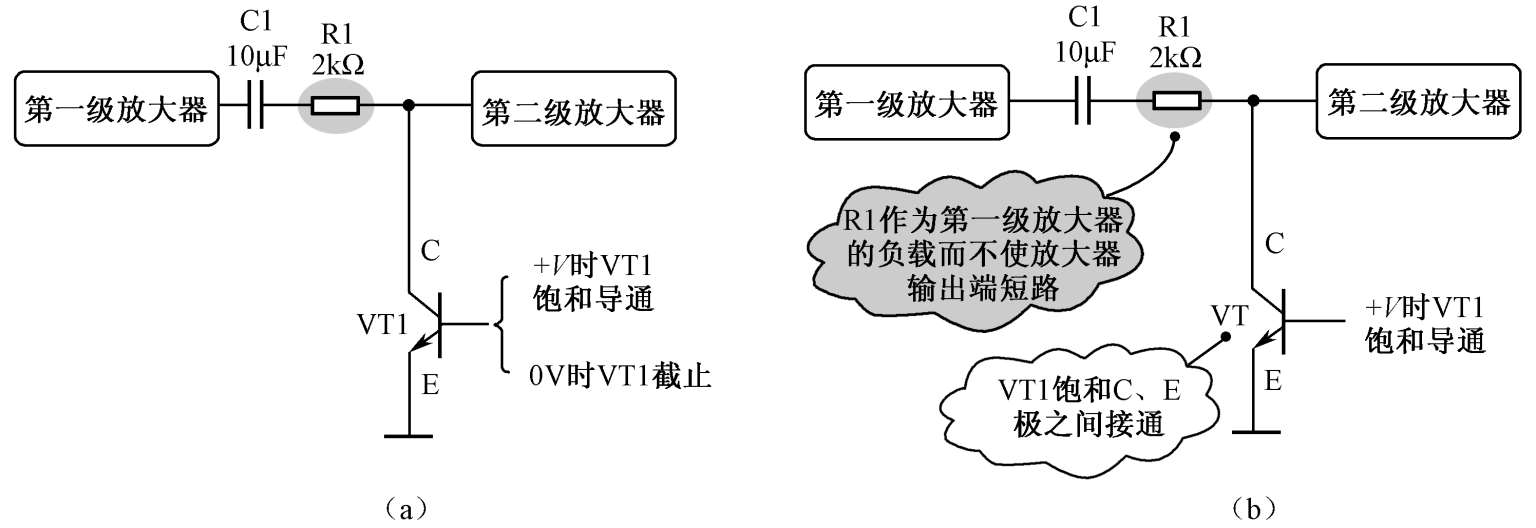

如图1-39（a）所示是静噪电路中的隔离电阻电路。电路中在前级放大器与后级放大器电路之间接有隔离电阻R1和耦合电容C1，VT1是电子开关管。

提示

分析这一电路工作原理之前要了解电路中电子开关管的工作原理：当VT1基极电压为0V时，三极管处于截止状态，其集电极与发射极之间内阻很大，相当于C、E极之间开路，此时对电路没有影响；当VT1基极加有正电压+ V 时，三极管处于饱和导通状态，此时VT1的集电极与发射极之间内阻很小，相当于C、E极之间接通，此时电阻R1右端接地，见图1-39（b）所示的等效电路。

这一电路的分析方法是：假设电子开关管VT1在饱和导通、截止两种状态下，进行电路工作状态的分析。

（1）VT1处于截止状态。从前级放大器输出的信号通过电容C1和电阻R1加到后级放大器电路的输入端，完成信号从前级电路到后级电路的传输过程。

（2）VT1处于饱和导通状态。前级放大器输出的信号（实际上此时已不是有用信号而是电路中的噪声）通过R1被处于饱和导通状态下的VT1短路到地，而无法加到后级放大器输入端，这样抑制前级电路的噪声，达到静噪的目的。在音响电路和视频电路中都有这种静噪电路的运用。

隔离电阻R1的作用是：防止在电子开关管VT1饱和导通时，将前级放大器电路的输出端对地短路，而造成前级放大器电路的损坏。如果没有电阻R1，就相当于将前级放大器的输出端对地短路，这相当于电源短路，会损坏前级放大器。在加入隔离电阻R1后，前级放大器输出端与地线之间接有电阻R1，这时R1是前级放大器的负载电阻，防止了前级放大器输出端的短路。 KfdEJcTGyGC6qZNFcmaExZHV2gNE6ajQi783XfEs74M5jyusLTCLESJbPkcKHjo8
