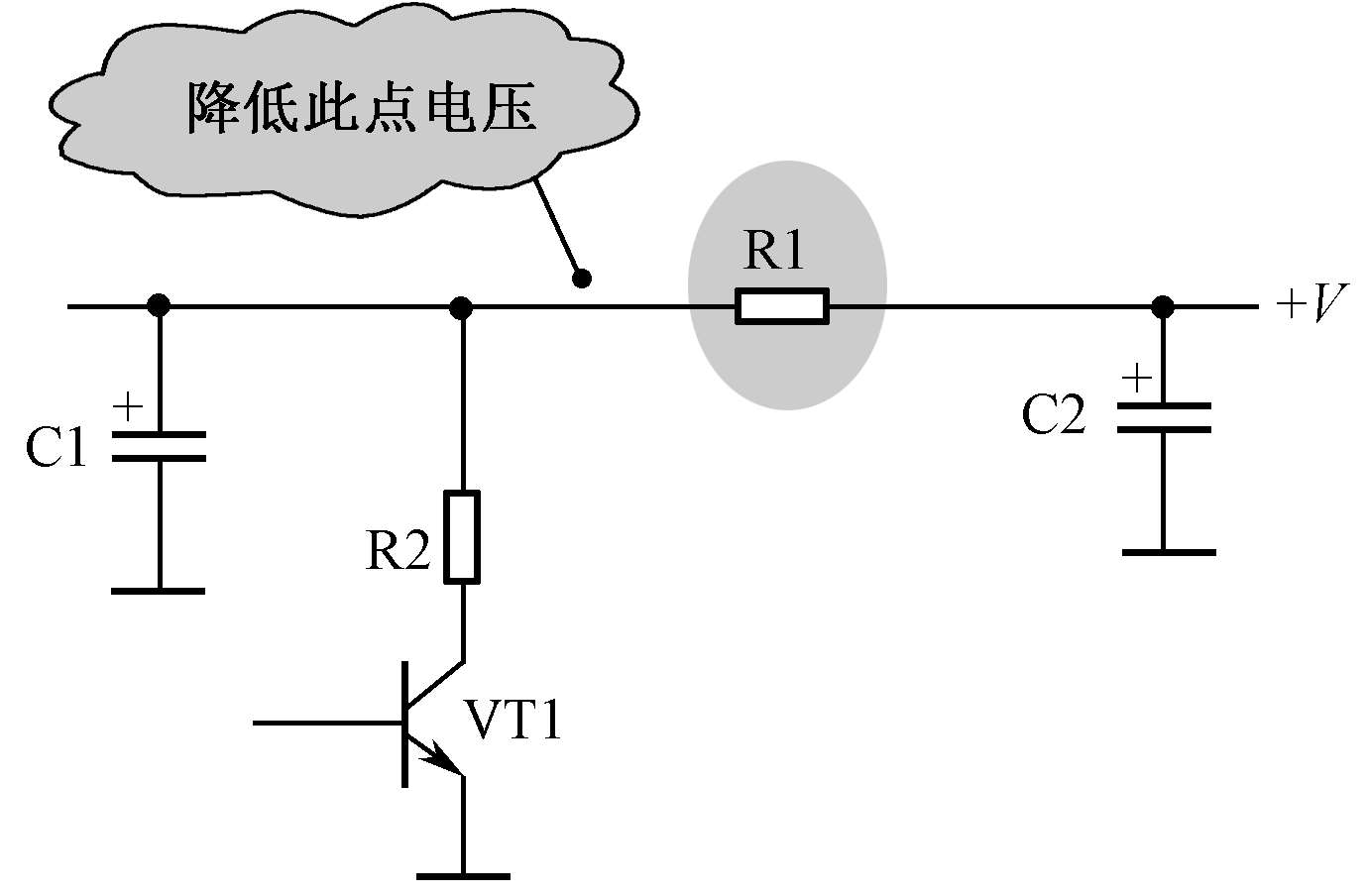

如图1-33所示是典型的直流电阻降压电路。从电路中可以看出，直流工作电压+ V 通过R1和R2后加到三极管VT1集电极，其中通过R1后的直流电压作为VT1放大级的直流工作电压。由于直流电流流过R1，R1两端会有直流电压降，这样R1左端的直流电压比+ V 低，起到了降低直流电压的作用。
电流流过电阻时要产生电压降，使得电阻两端的电压不等，一端高一端低，这样电阻就能降低电路中某点的电压。
图1-33 典型直流电压电阻降压电路
提示
这种电阻降压电路不只是降低直流电压，通过与滤波电容C1的配合，还可以进一步对直流工作电压+ V 进行滤波，使直流电压中的交流成分更小。

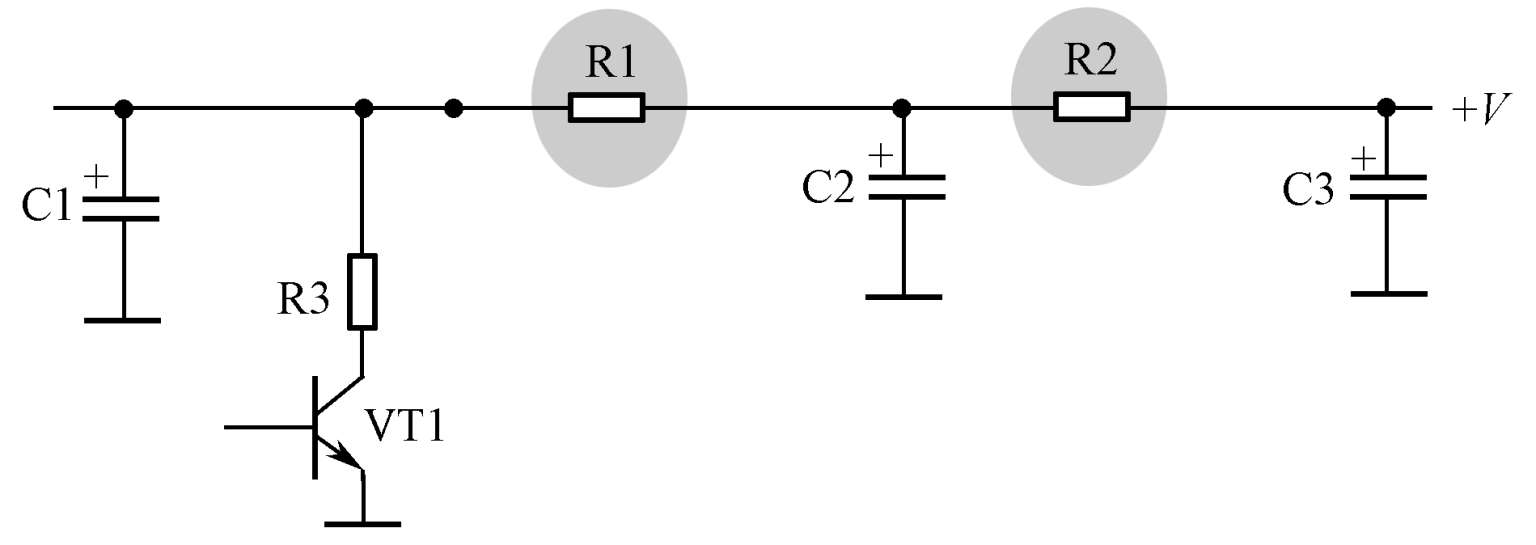

如图1-34所示是多节直流电压电阻降压电路。直流电压+ V 通过R2的降压后，再加到R1电路中进行再次降压。
图1-34 多节直流电压电阻降压电路
提示
在多节电阻降压电路中，各节电阻降压后的直流电压大小是不同的，越降越低，而且通过多节降压后的直流电压其交流成分更小。
