1）典型的电阻限流保护电路

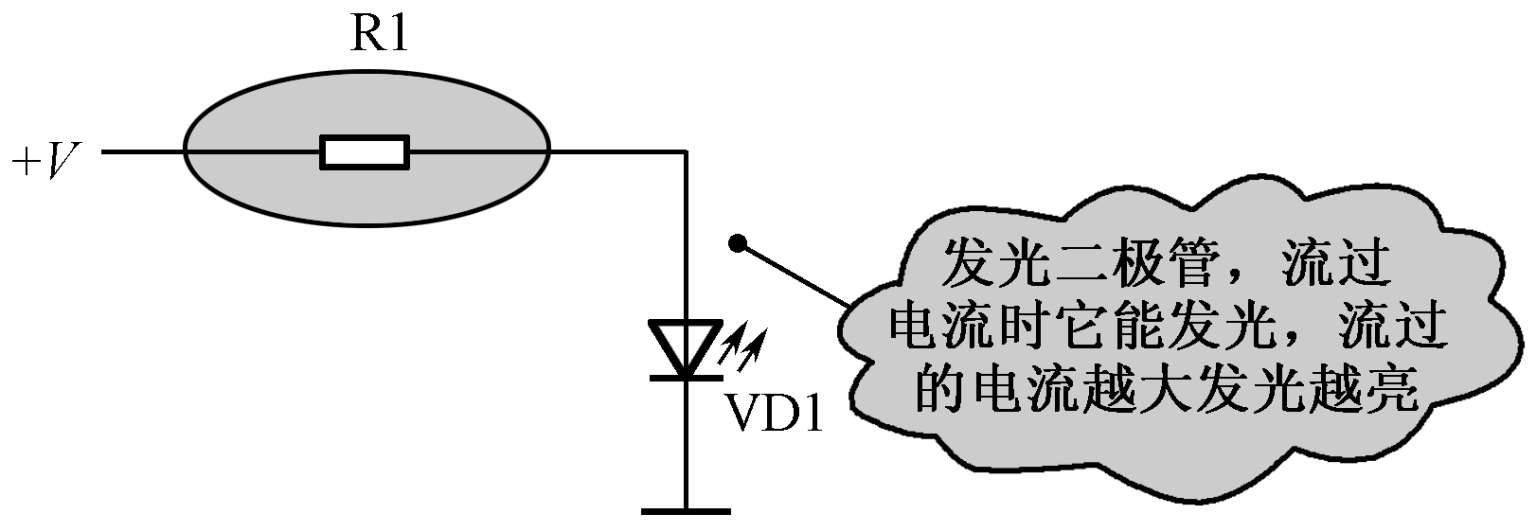

如图1-29所示是典型的电阻限流保护电路。在直流电压+ V 大小一定时，电路中加入电阻R1后，流过发光二极管VD1的电流减小，防止因为流过VD1的电流太大而损坏VD1。电阻R1的阻值越大，流过VD1的电流越小。

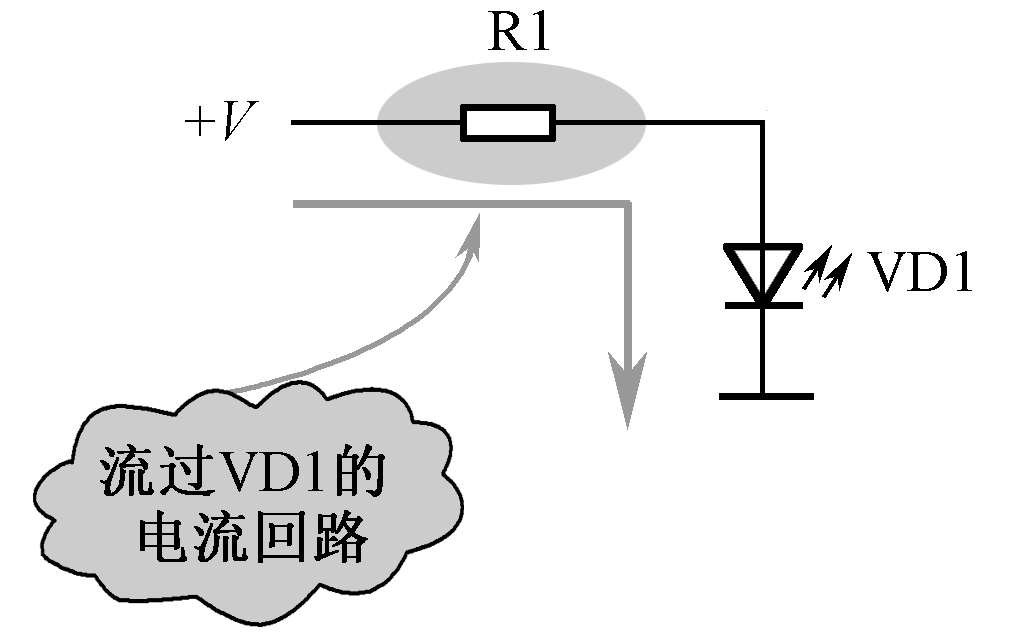

电阻R1与VD1串联起来，流过R1的电流等于流过VD1的电流。如图1-30所示是流过发光二极管VD1的电流回路示意图，R1使电路中的电流减小，可以起保护VD1的作用。

2）三极管基极电流限流电阻电路

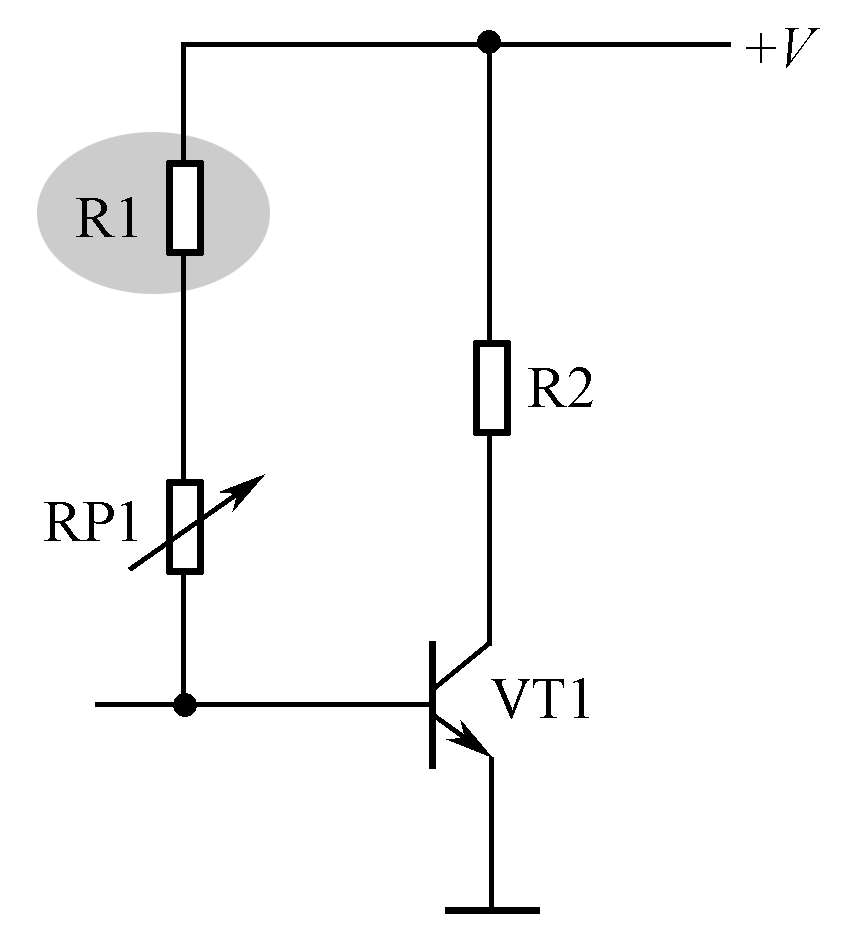

如图1-31所示是三极管基极电流限流电阻电路。电路中的VT1是起放大作用的三极管，三极管有一个特性，当它的静态电流（基极电流）大小在一定范围内变化时，能够改变它的电流放大倍数。在一些放大器中为了调节三极管基极静态电流，将基极偏置电阻设置成可变电阻器，即电路中的RP1。

如果电路中没有电阻R1，当RP1的阻值调到最小时，直流工作电压+ V 直接加到三极管VT1基极，会有很大的电流流过VT1基极而烧坏三极管VT1。三极管在电流过大时容易损坏，所以要加入限制电流太大的电阻。

提示

电阻中的R1防止可变电阻器阻值调到最小时，使三极管VT1基极电压等于+ V 。因为当RP1调到最小时，还有电阻R1串联在直流工作电压+ V 与VT1基极之间，使三极管VT1基极电流不会太大，R1对VT1起到保护作用。

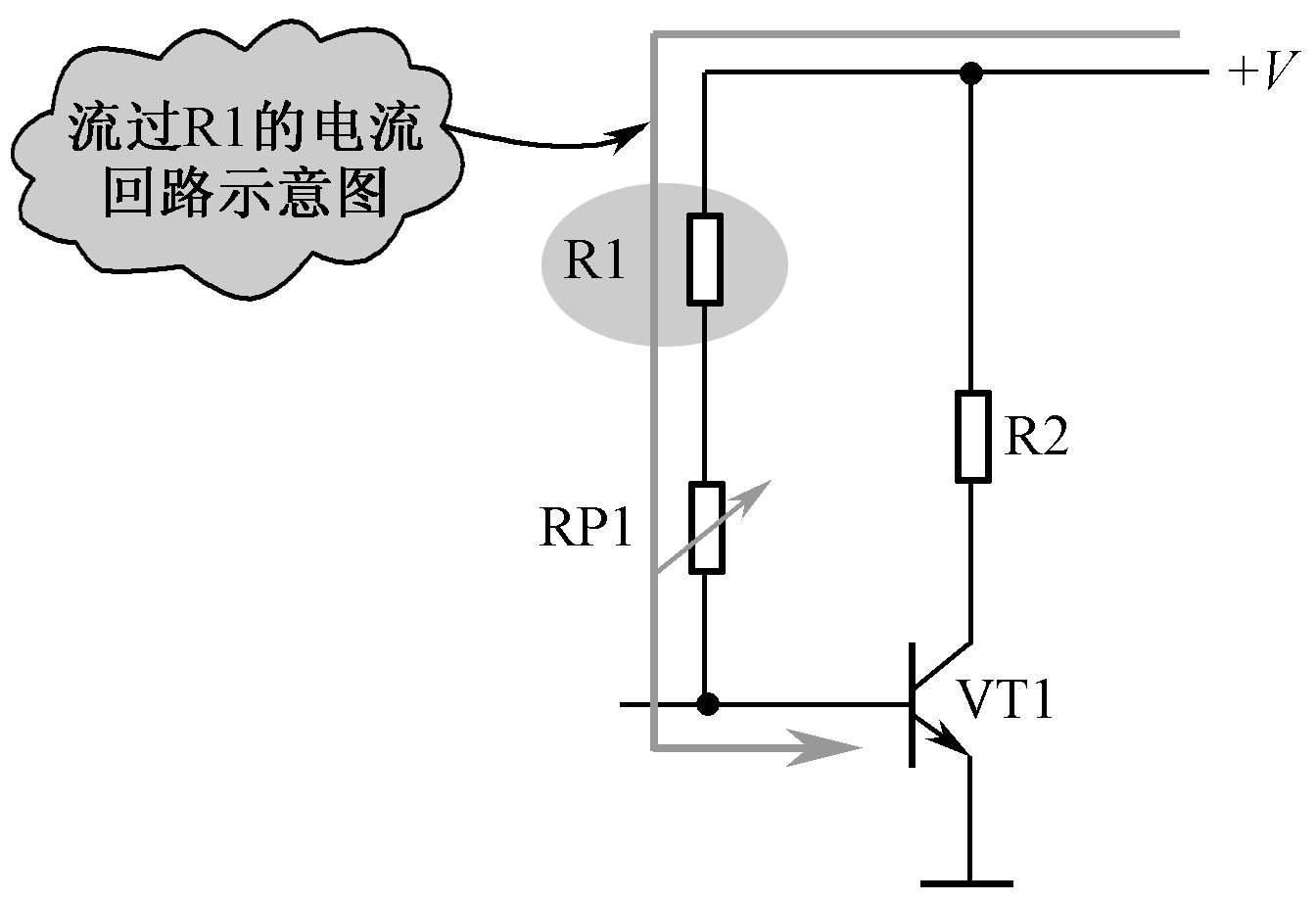

如图1-32所示是流过R1的电流回路示意图。
