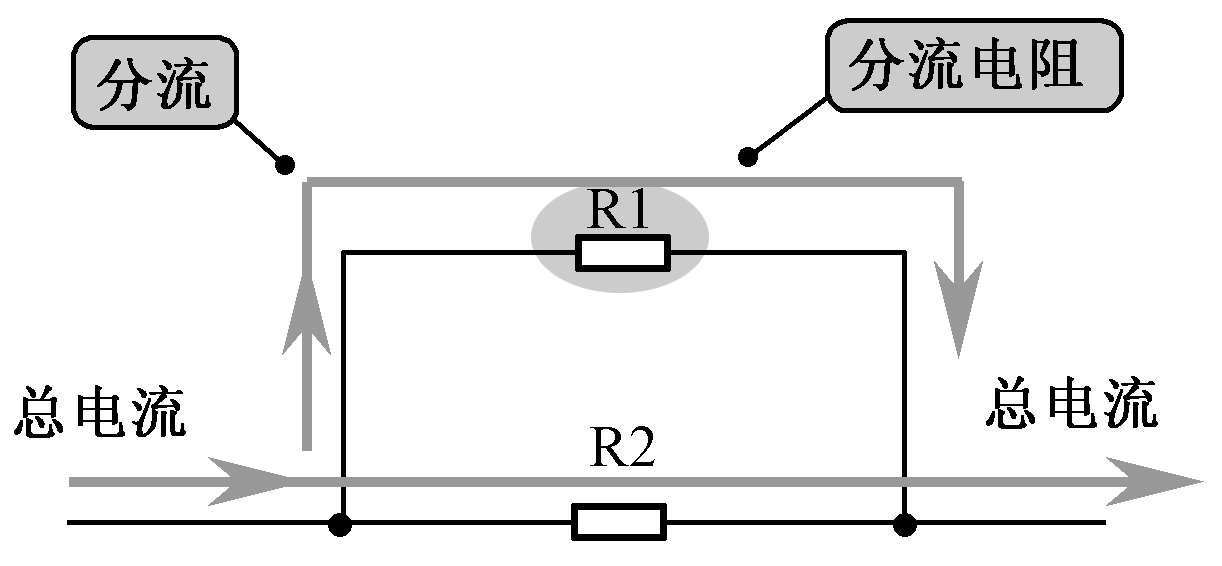

如图1-27所示是由电阻构成的分流电路。电路中的R1是分流电阻，如果没有电阻R1，电路中的所有电流都从电阻R2流过，加入R1后，总电流中的一部分电流通过了R1。
图1-27 典型的电阻分流电路
如果有一个总电流，原来只有一路电路提供这一总电流通路，现在再加一只电阻构成通路，使总电流中的一部分由这只电阻提供通路，所以能减少原电路通路中的电流。
提示
当某一个元器件因为通过的电流太大而不能安全工作时，可以采用这种电阻分流的方法减少流过该元器件的电流。当然，这样做后会影响一些电路的性能，所分流的电流越大，对电路原性能的影响就越大。

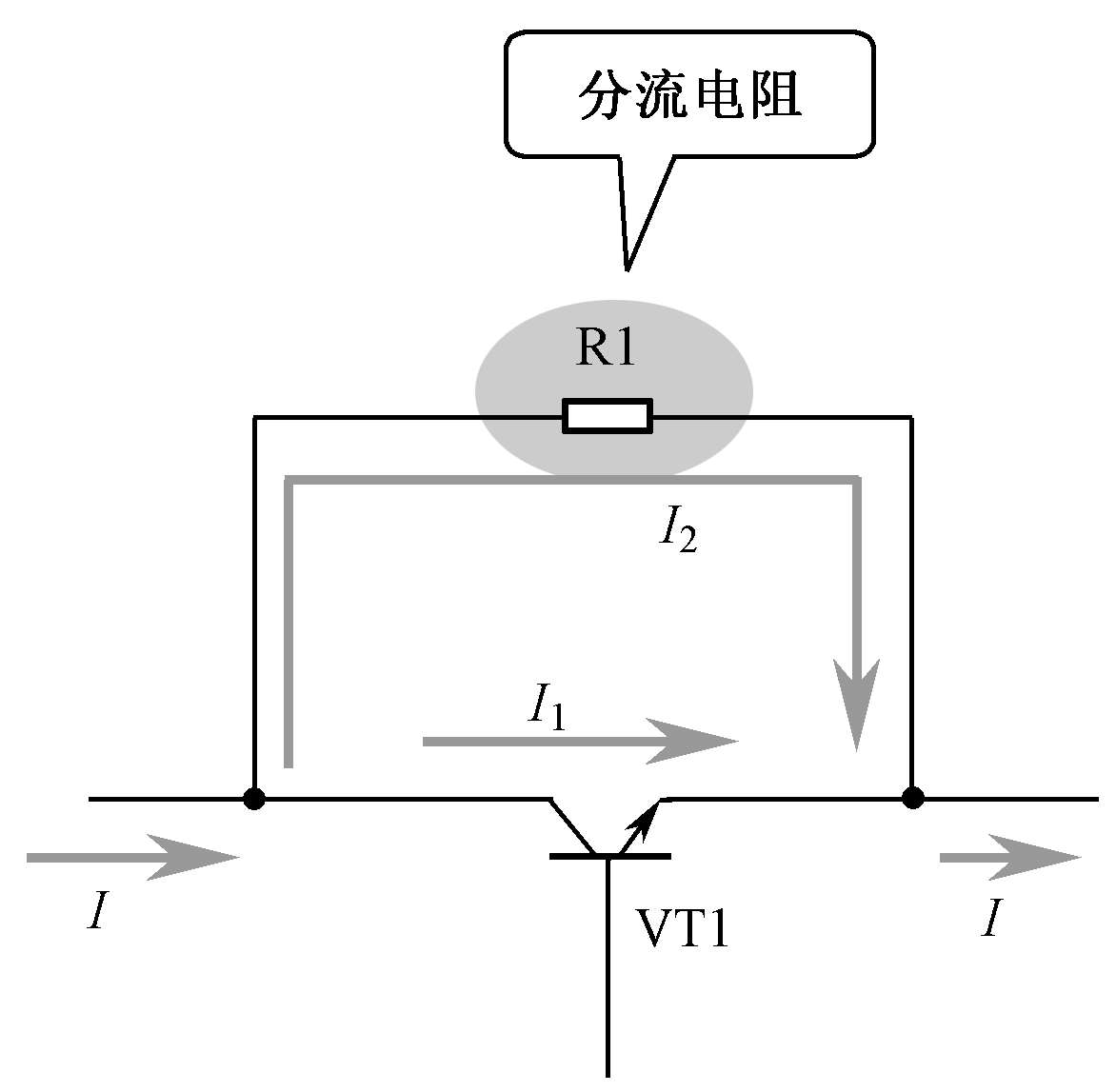

如图1-28所示是另一种电阻分流电路，整机电路中存在大量的各种各样的电阻分流电路。电阻分流电路是采用电阻与另一个元器件相并联，让一部分电流通过电阻，以减少流过另一个元器件的电流，减轻这个元器件的负担。电阻分流电路根据参与并联的元器件不同，有许多种电路，这里讲解三极管VT1集电极、发射极电阻的分流电路。
图1-28 电阻分流电路
电路中，R1是分流电阻，VT1是一只三极管。电阻R1并联在三极管VT1集电极与发射极之间，这样R1与VT1集电极与发射极之间的内阻构成并联电路。
分流电阻R1加入电路后，电流 I 中的一部分 I 2 流过电阻R1，这样流过三极管VT1的电流 I 1 有所减小，而输出端的总电流 I 并没有减小，总电流 I 为流过三极管VT1和电阻R1的电流之和。
显然，接入分流电阻R1后，可以起到保护三极管的作用，这样的电阻R1称为分流电阻。又因为分流电阻具有保护另一只元器件的作用，所以又称分流保护电阻。
提示
电阻分流电路中，电阻对直流、交流所呈现的阻值特性相同，所以对直流电路和交流电路的分流工作原理一样，对不同频率的交流信号的分流工作原理也是相同的，如果采用其他元器件或电路来构成分流电路，则分流电路特性可能将发生变化。
