由于理解一个电路的工作原理需要许多相关知识来支持，这里讲到的一些电阻经典电路，许多知识点在本书的前面还没有展开，所以一些电路分析理解起来有点困难是正常的，随着电路分析的深入，各类知识点的积累，电路分析理解会更加容易和轻松。
电阻可以将直流电压或交流信号电压加到电路中的任何一点，这是电路中最为常见的电路之一。

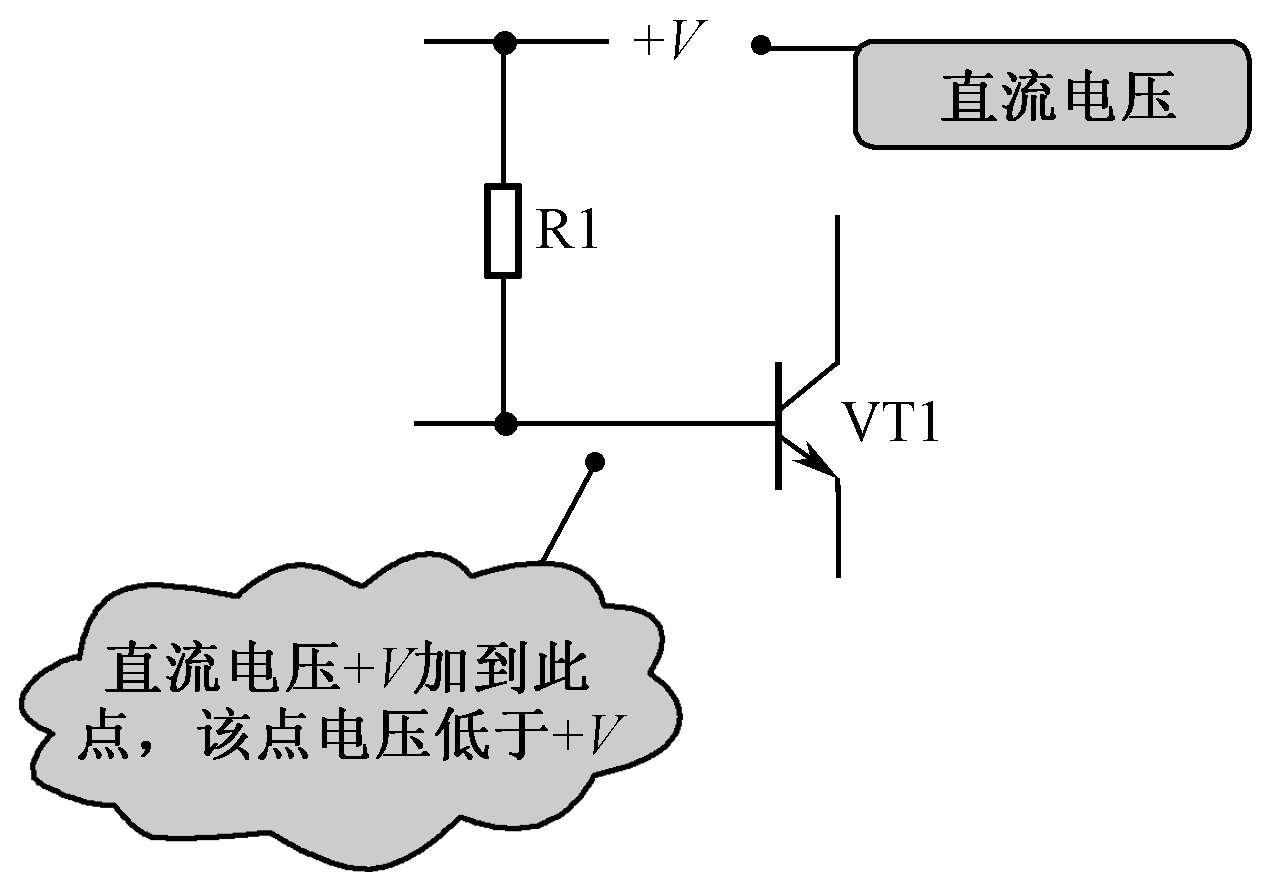

运用电阻给电路中的某点加上电压，在电子电路中用得最多的是加上直流电压，为电路提供直流工作电压，如图1-22所示是典型直流电压供给电路。电路中的R1给三极管VT1基极加上直流工作电压，因为三极管工作在放大状态时需要直流电压，这种电路在三极管放大器中又称为固定式偏置电路。
图1-22 典型直流电压供给电路
电路中的R1连接在直流电压+ V 端与三极管VT1基极之间，这样直流电压+ V 就能加到VT1基极，当然VT1基极电压低于直流电压+ V ，等于+ V 减去电阻R1上的直流电压降（R1两端的电压）。R1上的电压降大小与R1的阻值大小和流过R1的电流大小相关。

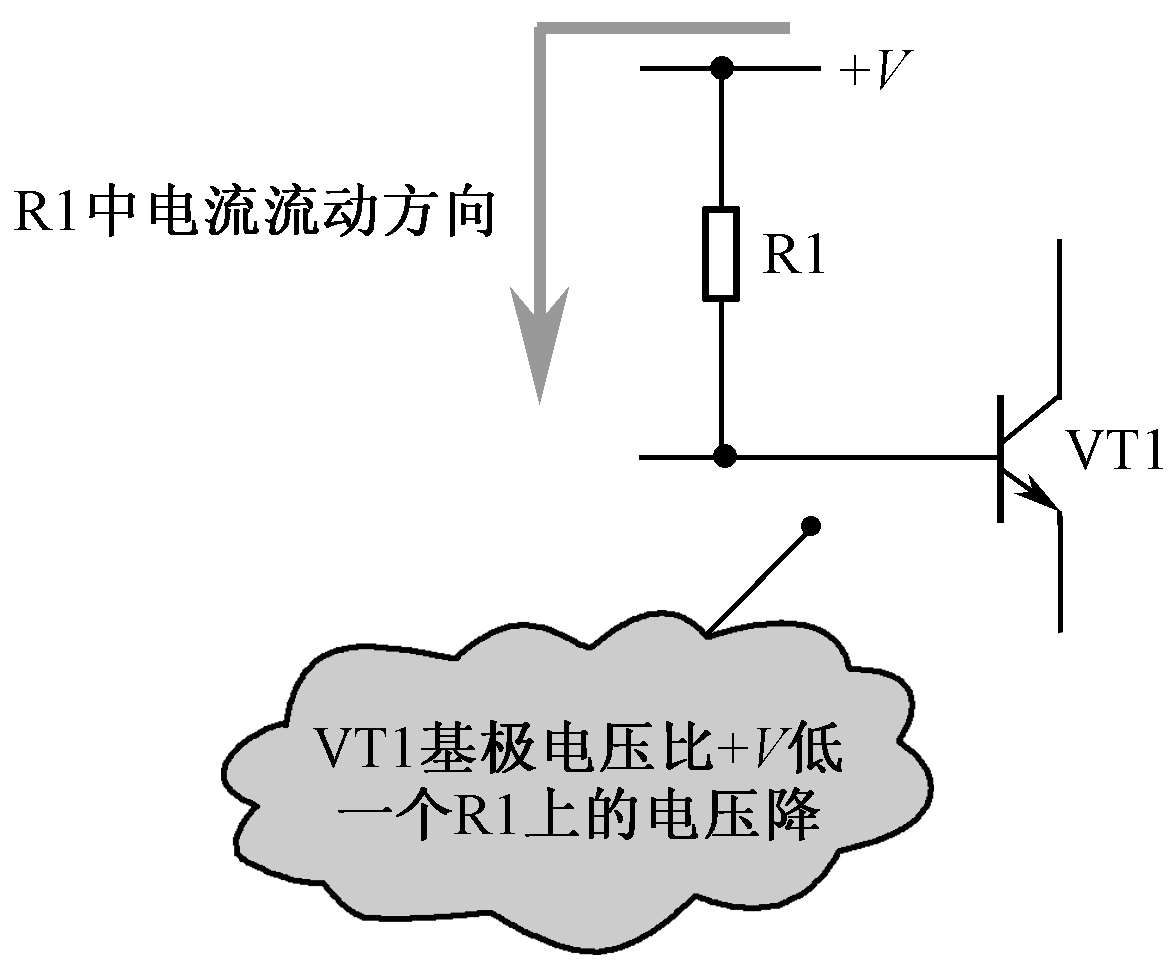

从如图1-23所示的电路中可以理解三极管VT1基极电压低于+ V 的原理，电流流动的方向是电压下降的方向，+ V 产生的电流从上而下地流过R1，所以VT1基极电压低于+ V 。
图1-23 理解电压大小示意图
如图1-24所示是电阻直流电压供给电路的同类电路。图1-24（a）所示的电路中，通过R1将直流电压+ V 加到三极管VT1集电极。图1-24（b）所示的电路中，通过R1将直流电压+ V 加到VT1发射极。
图1-24 电阻直流电压供给电路的同类电路
