本节给出一个简单的汇编程序，其中用到了部分数据处理类指令，程序本身没有什么特殊目的，读者可以借助这个程序对OR1200的数据处理类指令有一个更直接的了解，同时在对某一个具体指令分析的时候，可以将用例程序加载到最小系统中，使用ModelSim仿真，从而观察该指令在流水线各个阶段引起的信号变化。程序如下。

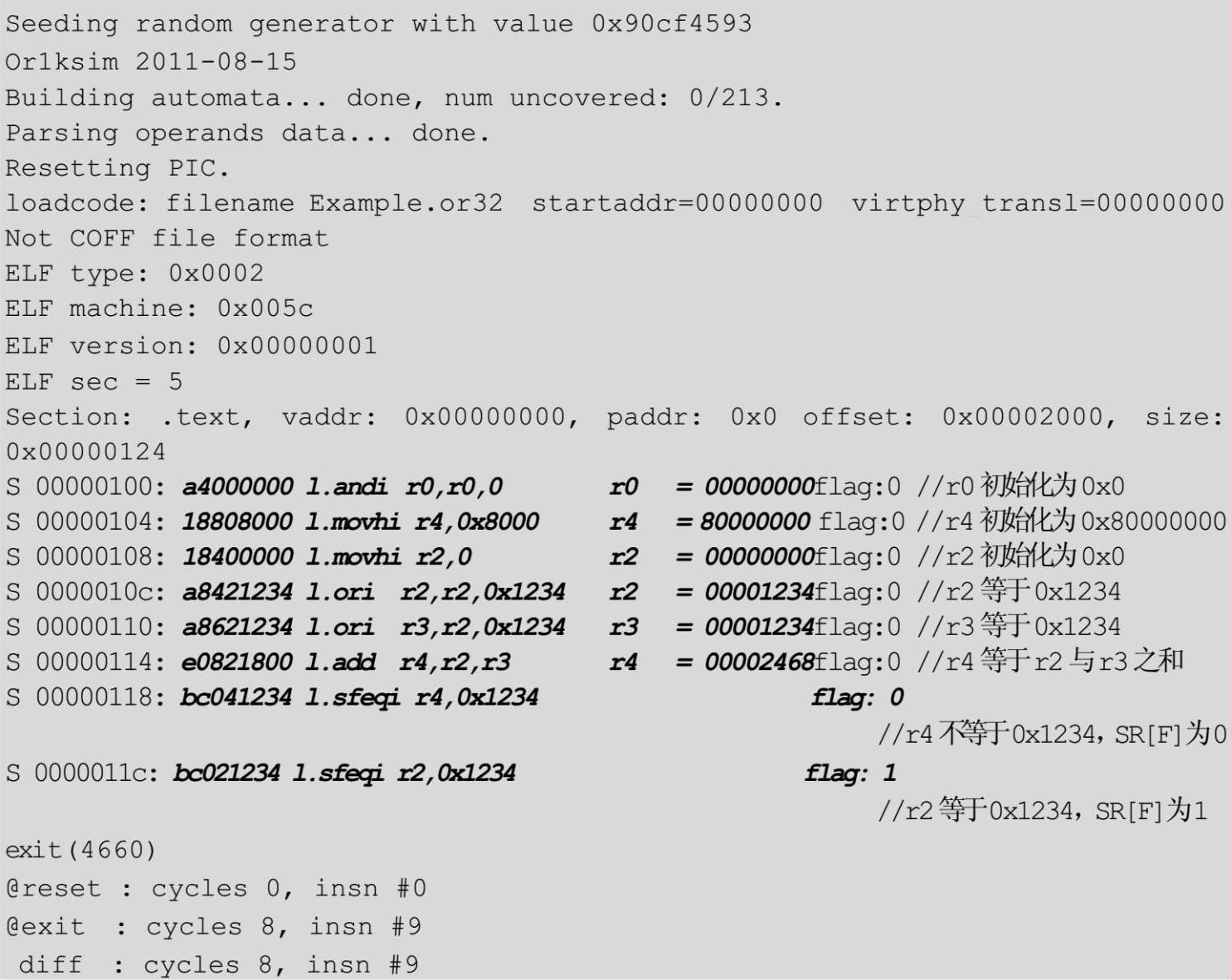

参考第2章中给出的步骤，在Ubuntu虚拟机中新建一个文件Example.S，内容就是上述代码，然后复制Makefile、Bin2Mem.exe、ram.ld到Example.S所在目录，打开终端，调整路径至代码所在目录，输入“make all”，就得到了OR1KSim模拟器的执行结果Example.trace及可以在ModelSim中使用的存储器初始化文件mem.data。Example.trace文件的内容如下。
可见程序的执行效果确如设想的那样。本书光盘的Chapter4目录下包括ModelSim仿真工程，Chapter4/Code目录下包括示例程序源代码。
在上面的程序中有两条指令会在本章做重点分析：l.add、l.sfeqi，这两条指令分别有各自的特点。
l.add的特点是：源操作数都是寄存器，并且有要写入的目的寄存器。
l.sfeqi的特点是：指令中含有立即数，没有要写入的目的寄存器，进行的运算与l.add进行的运算不同。
其余数据处理类指令主要有三点不同：指令中有无立即数、有无要写入的目的寄存器、运算种类。
