4.1 数据处理类指令说明

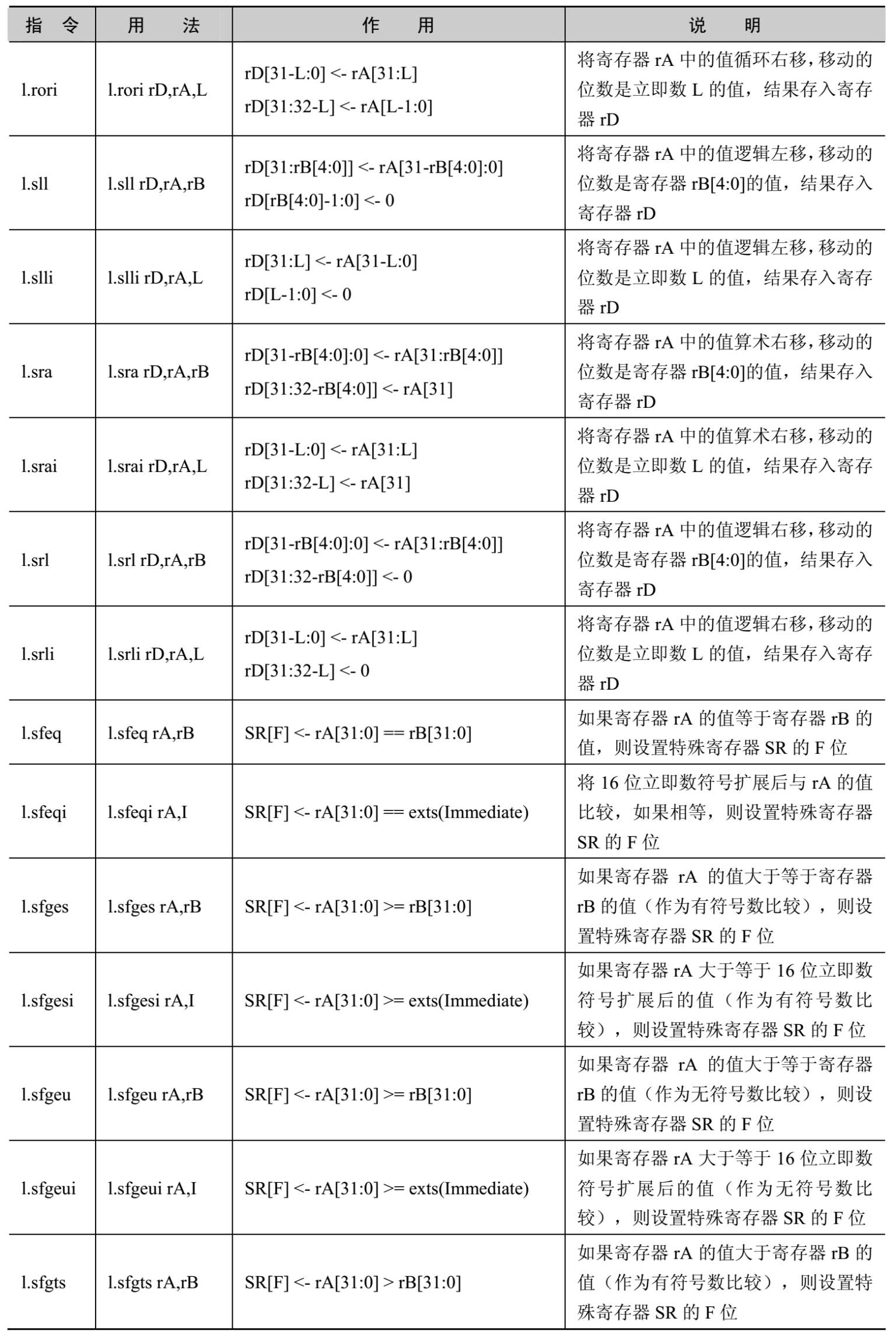

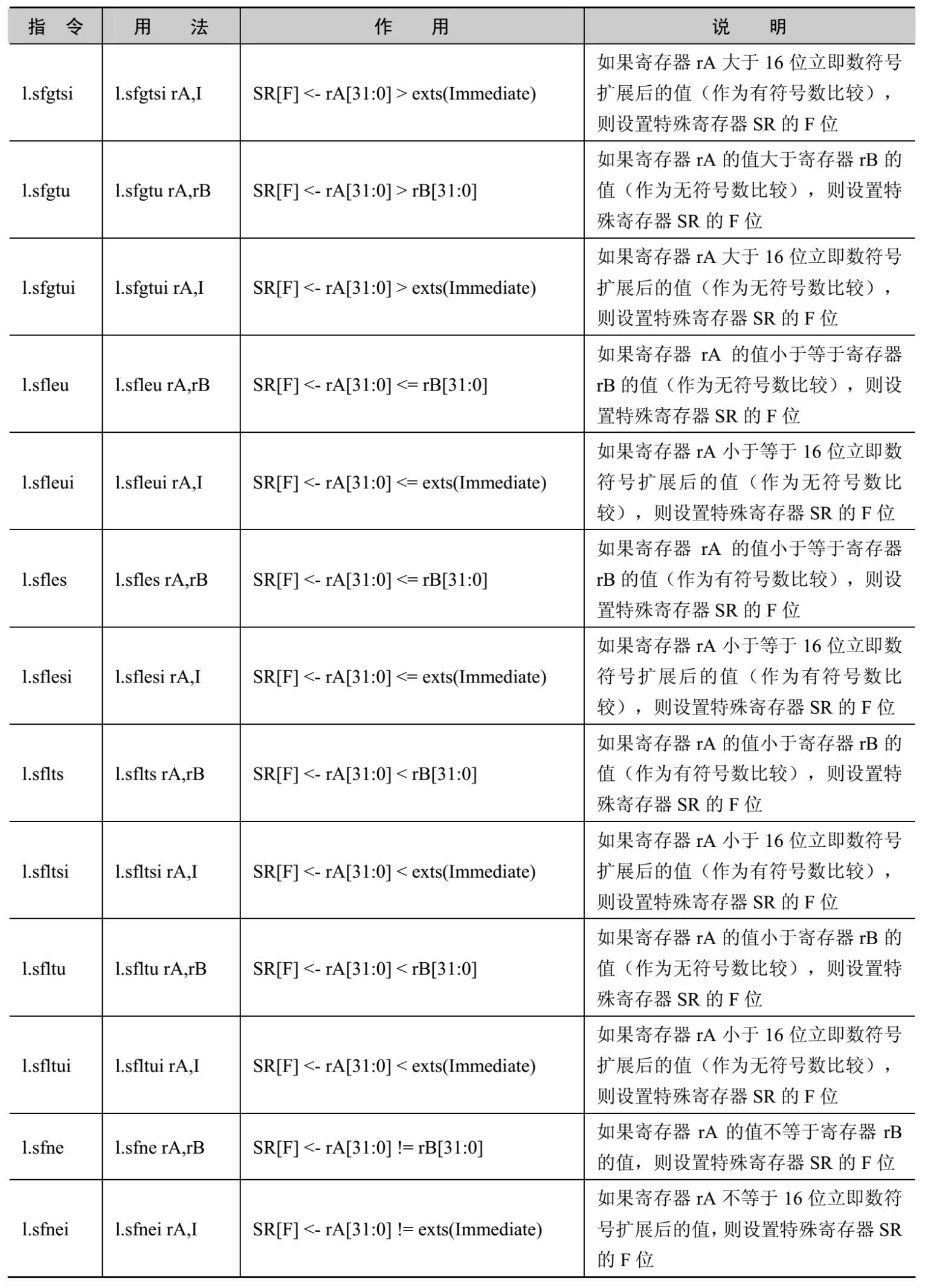

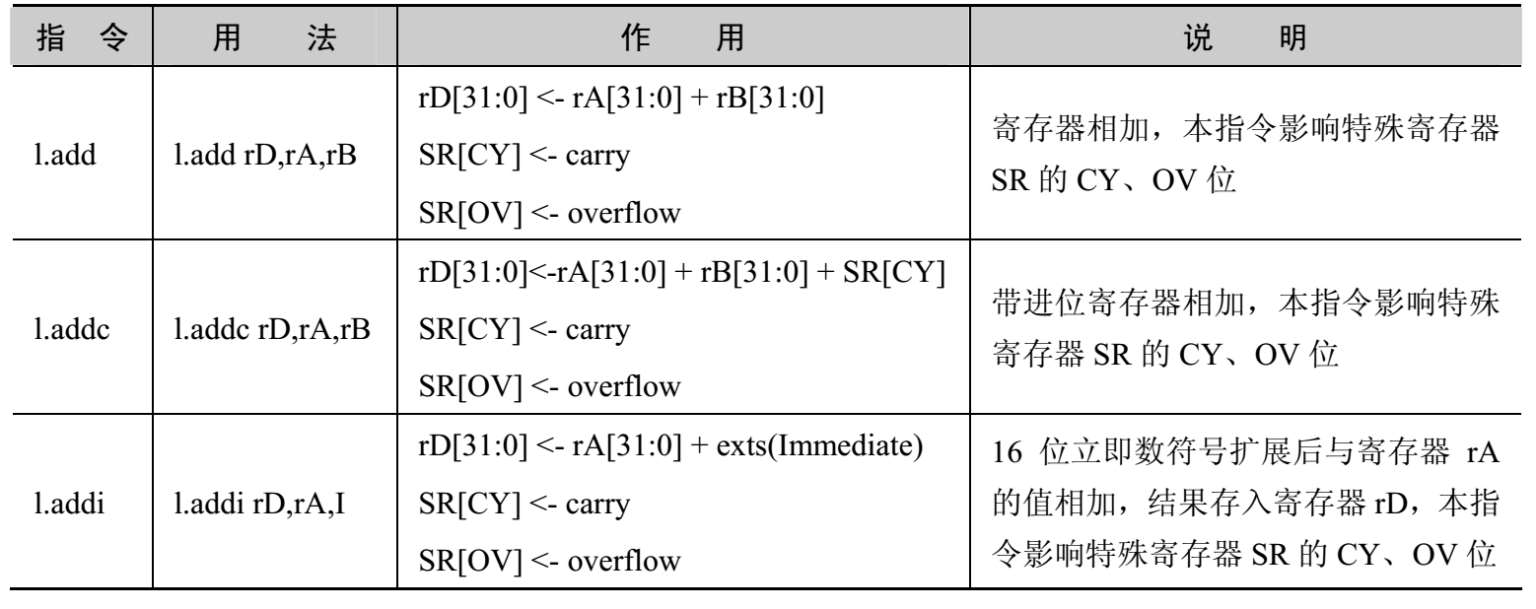

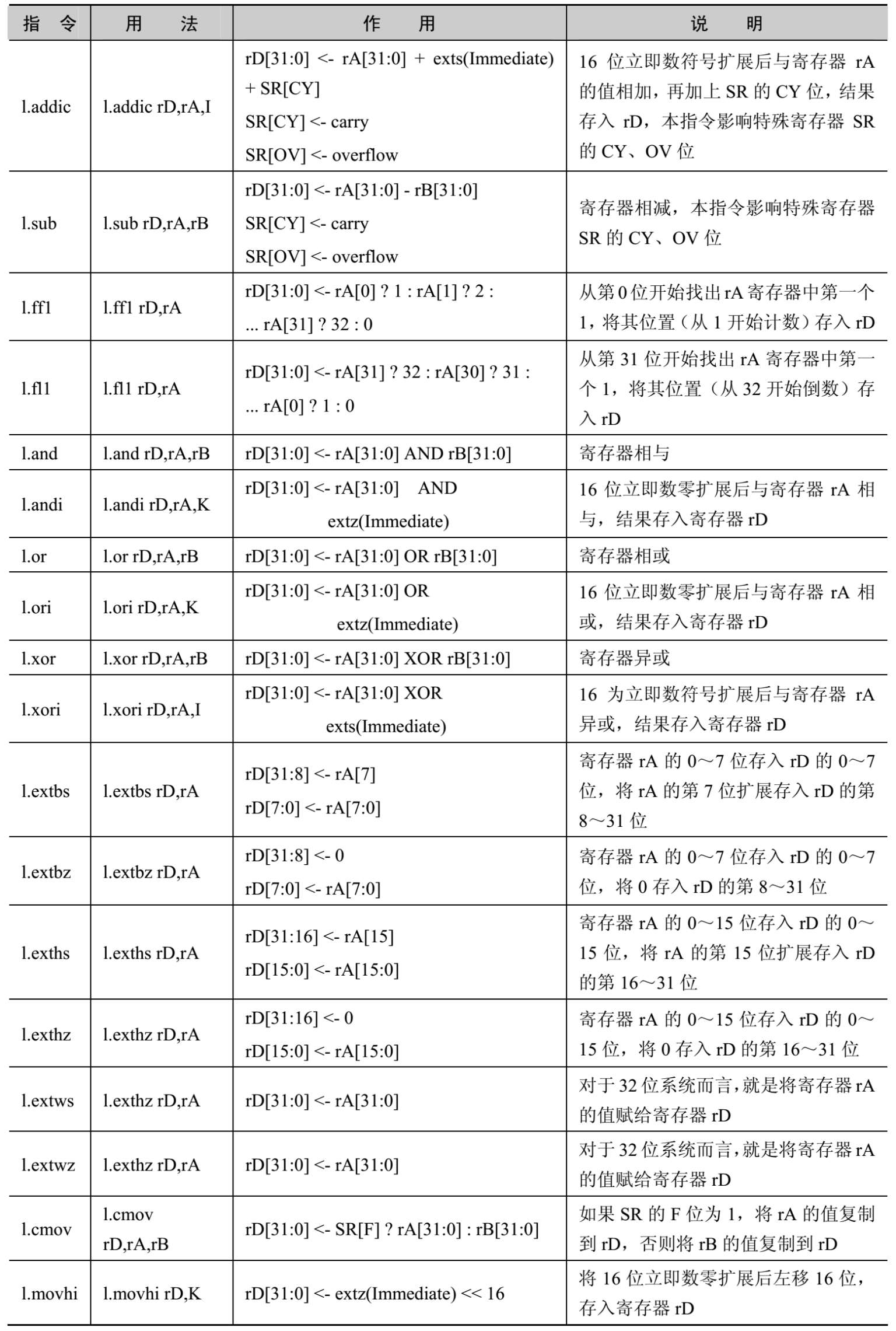

笔者对数据处理类指令的分类有48条，表4.1给出了OR1200中实现的所有算术处理类指令及其说明。

笔者将OR1200的数据处理类指令再细分为如下类别。

● 比较指令

l.sfeq、l.sfeqi、l.sfges、l.sfgesi、l.sfgeu、l.sfgeui、l.sfgts、l.sfgtsi、l.sfgtu、l.sfgtui、l.sfleu、l.sfleui、l.sfles、l.sflesi、l.sflts、l.sfltsi、l.sfltu、l.sfltui、l.sfne、l.sfnei

● 移位指令

l.rori、l.sll、l.slli、l.sra、l.srai、l.srl、l.srli

● 逻辑运算指令

l.and、l.andi、l.or、l.ori、l.xor、l.xori

● 算术运算指令

l.add、l.addc、l.addi、l.addic、l.sub

● 数据传送

l.movhi、l.cmov、l.extbs、l.extbz、l.exths、l.exthz、l.extws、l.extwz

● 其余指令

l.ff1、l.fl1

上述指令助记符也是很好理解的，比如有很多的比较指令，这些指令的助记符都是以“l.sf”开始，其中“l.”表示指令是基本指令集ORBIS32中的指令，“sf”代表“set flag”，因为比较指令都要通过设置SR寄存器的F位以表示比较结果，比较指令助记符的最后一个或两个字母有如下几种情况。

● 如果指令助记符的最后是“i”（immediate），则表示是与立即数比较

● 如果指令助记符的最后一位是“s”（signed），则表示作为符号数比较

● 如果指令助记符的最后是“si”；则表示指令中含有立即数，该立即数符号扩展后作为符号数比较。

● 如果指令助记符的最后一位是“u”（unsigned），则表示作为无符号数比较

● 如果指令助记符的最后是“ui”，则表示指令中含有立即数，该立即数符号扩展后作为无符号数比较。

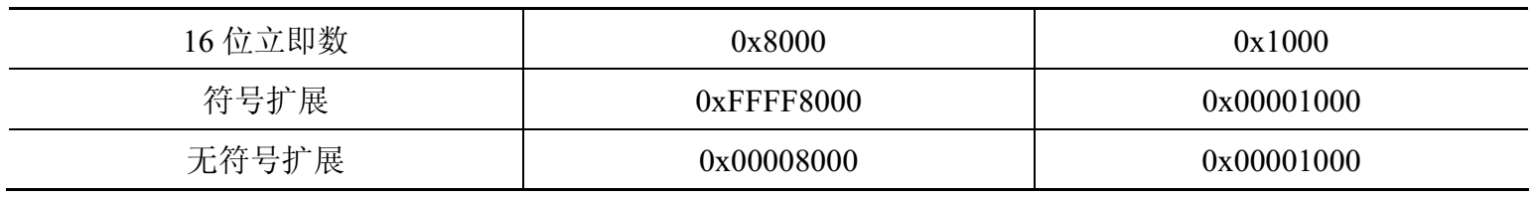

这样理解就很好记忆了。表4.1中出现的16位立即数扩展包含两种情况：16位立即数符号扩展、16位立即数无符号扩展。两者都是将16位立即数扩展为32位，符号扩展是将16位立即数的最高位复制到扩展后的32位数据的高16位，无符号扩展则是将扩展后的32位数据的高16位都置为0，如表4.2所示。
