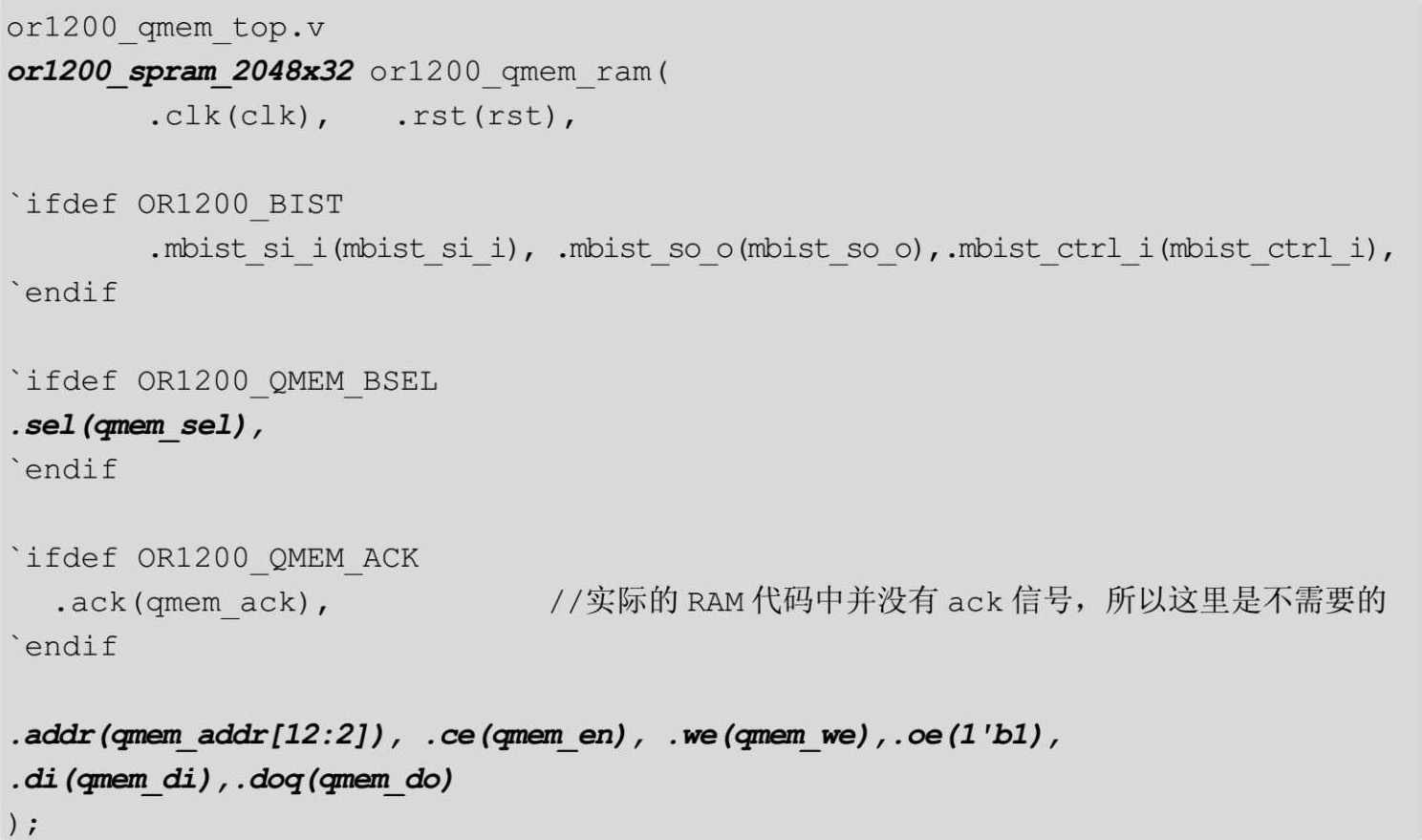

从图3.2可知在QMEM中有一个RAM，指令与数据都存储在该RAM中。QMEM中关于该RAM的例化语句如下。

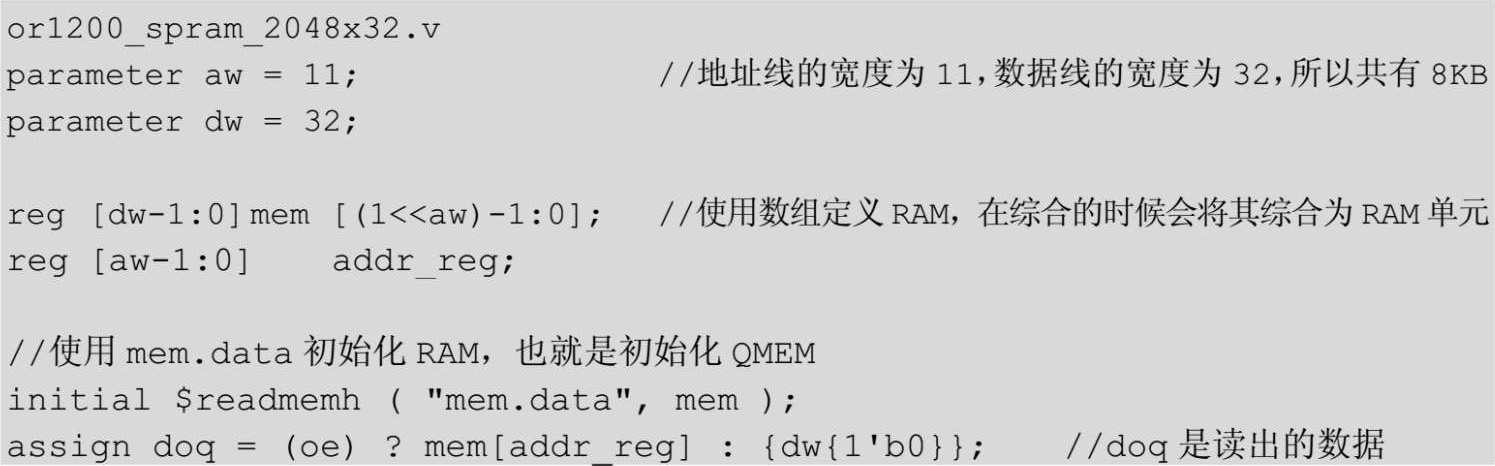

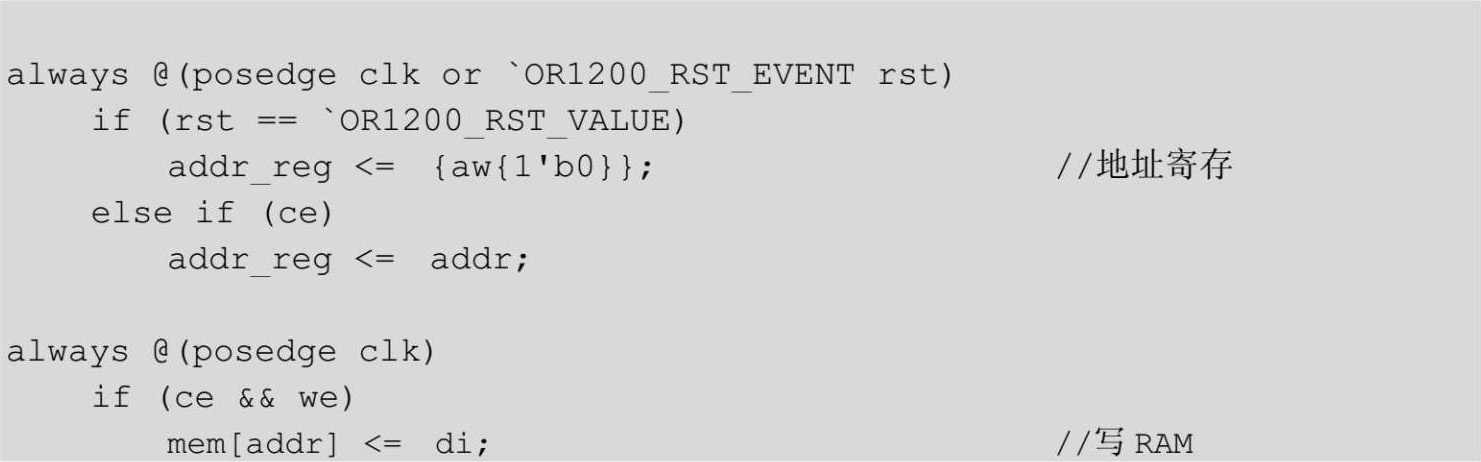

打开文件or1200_spram_2048x32.v，在其中定义具体的RAM，由于考虑了各种芯片的实际情况，所以这个文件很长，但与我们有关的很少，在or1200_defines.v中默认是GenericMemory，表示通用存储器，不考虑实际厂家，所以or1200_spram_2048x32.v文件中只有如下部分是在OR1200最小系统中使用的。

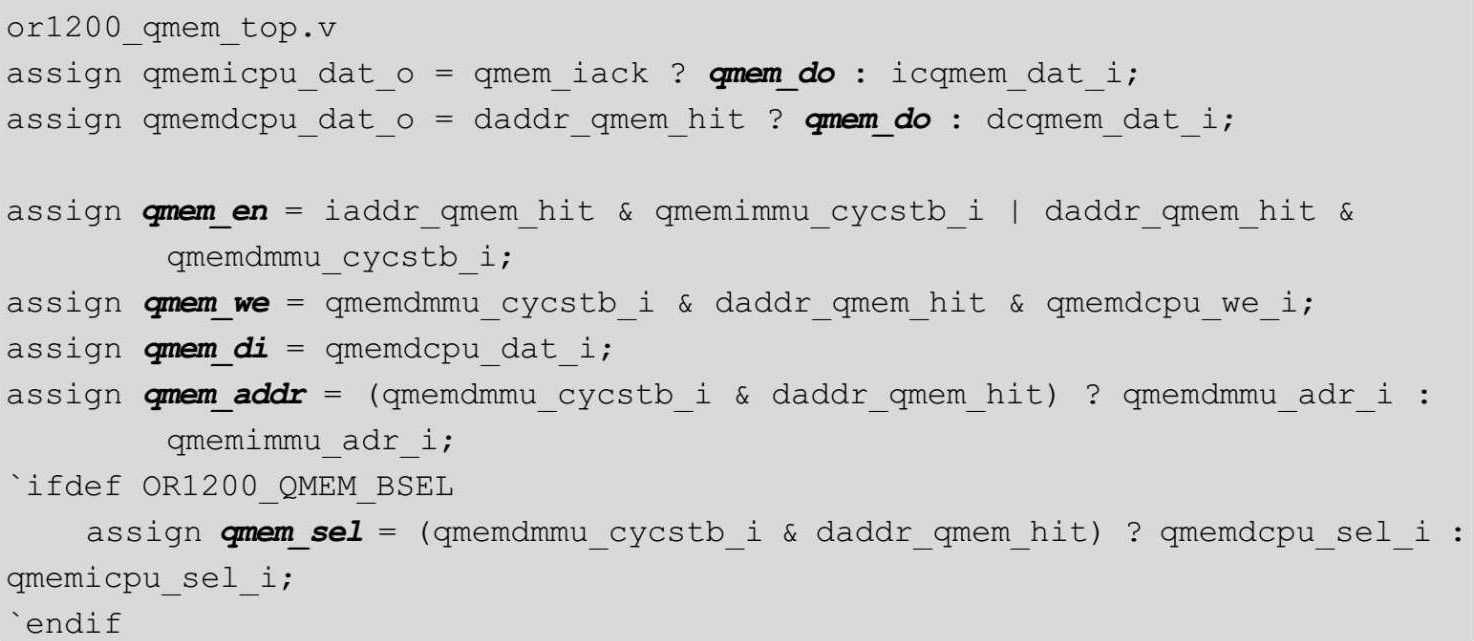

上述代码就是使用数组得到一个RAM，具体芯片的综合工具会将这个数组综合为存储单元。QMEM中的RAM例化涉及如下信号：qmem_en、qmem_we、qmem_di、qmem_addr、qmem_do和qmem_sel。在QMEM中上述信号定义如下。
（1）qmem_en：连接到RAM的ce，作为片选信号，当CPU取指令（qmemimmu_cycstb_i为1），且指令地址在QMEM地址范围内（iaddr_qmem_hit为1）时，或者CPU加载/存储数据（qmemdmmu_cycstb_i为1），且数据地址在QMEM地址范围内（daddr_qmem_hit为1）时，都会使得qmem_en为1。
（2）qmem_we：连接到RAM的we，作为写操作信号，当CPU加载/存储数据（qmemdmmu_cycstb_i为1），且数据地址在QMEM地址范围内（daddr_qmem_hit为1），且是写操作（qmemdcpu_we_i为1）时，会使得qmem_we为1。
（3）qmem_di：连接到RAM的di，作为RAM的输入数据，因为指令存储器是只读的，所以CPU的指令Wishbone总线没有WE_O、DAT_O接口，只有CPU的数据Wishbone总线有WE_O、DAT_O接口，因此qmem_di直接连接到CPU数据Wishbone总线的DAT_O接口（参考图3.11可知qmemdcpu_dat_i连接到CPU的dcpu_dat_o）。
（4）qmem_addr：连接到RAM的addr，作为地址信号，CPU是可以按字节寻址的，而QMEM中的RAM是按字寻址的，且地址宽度是11，所以只取QMEM输入地址的2～12位，比如读取0x4处的数据，实际送往RAM的地址是0x1，如图3.13所示。此外由于只有一个RAM，但是指令总线、数据总线都可能要访问该RAM，当同时访问时就有一个优先级的问题，这里采用的数据总线的优先级高于指令总线的优先级。当加载/存储数据（qmemdmmu_cycstb_i为1），且数据地址在QMEM地址范围内（daddr_qmem_hit为1）时，送到RAM的地址就是数据Wishbone总线送入的地址qmemdmmu_adr_i，反之是指令Wishbone总线送入的地址qmemimmu_adr_i。
（5）qmem_do：连接到RAM的doq，作为RAM的输出数据，在一定条件下赋值给qmemicpu_dat_o、qmemdcpu_dat_o。
（6）qmem_sel：在RAM中没有该信号，但实际上该信号在加载存储类指令执行时是有作用的，所以OR1200的rel3版本的QMEM内部RAM设计是有问题的，具体讨论及改正方法将在加载存储类指令分析时给出。

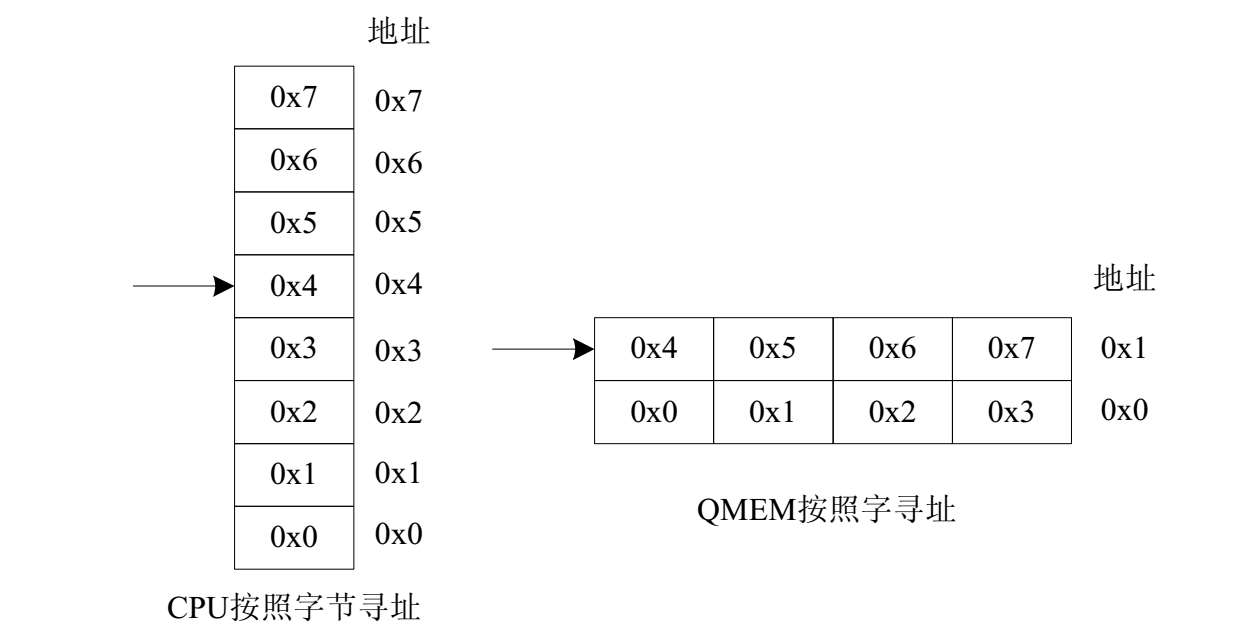

图3.13 QMEM中的RAM是按照字寻址的
CPU会在三种情况下用到QMEM：取指令、加载（Load）数据和存储（Store）数据。关于后两者将在加载存储类指令分析时进行介绍，本章只结合取指令过程分析QMEM的工作过程，取指令也分两种情况：复位后取第一条指令、正常运行过程中的指令读取。
