文件or1200_top.v是OR1200的顶层文件，其中定义了各个模块之间的连接关系，本书光盘中的or1200_top.vsd就是参照该文件绘制的，读者借助or1200_top.vsd可以清楚地了解到QMEM模块是如何连接到其余模块的。QMEM对外连接主要体现在如下4个方面。
（1）QMEM与CPU、IMMU的连接。
（2）QMEM与ICache的连接。
（3）QMEM与CPU、DMMU的连接。
（4）QMEM与DCache的连接。

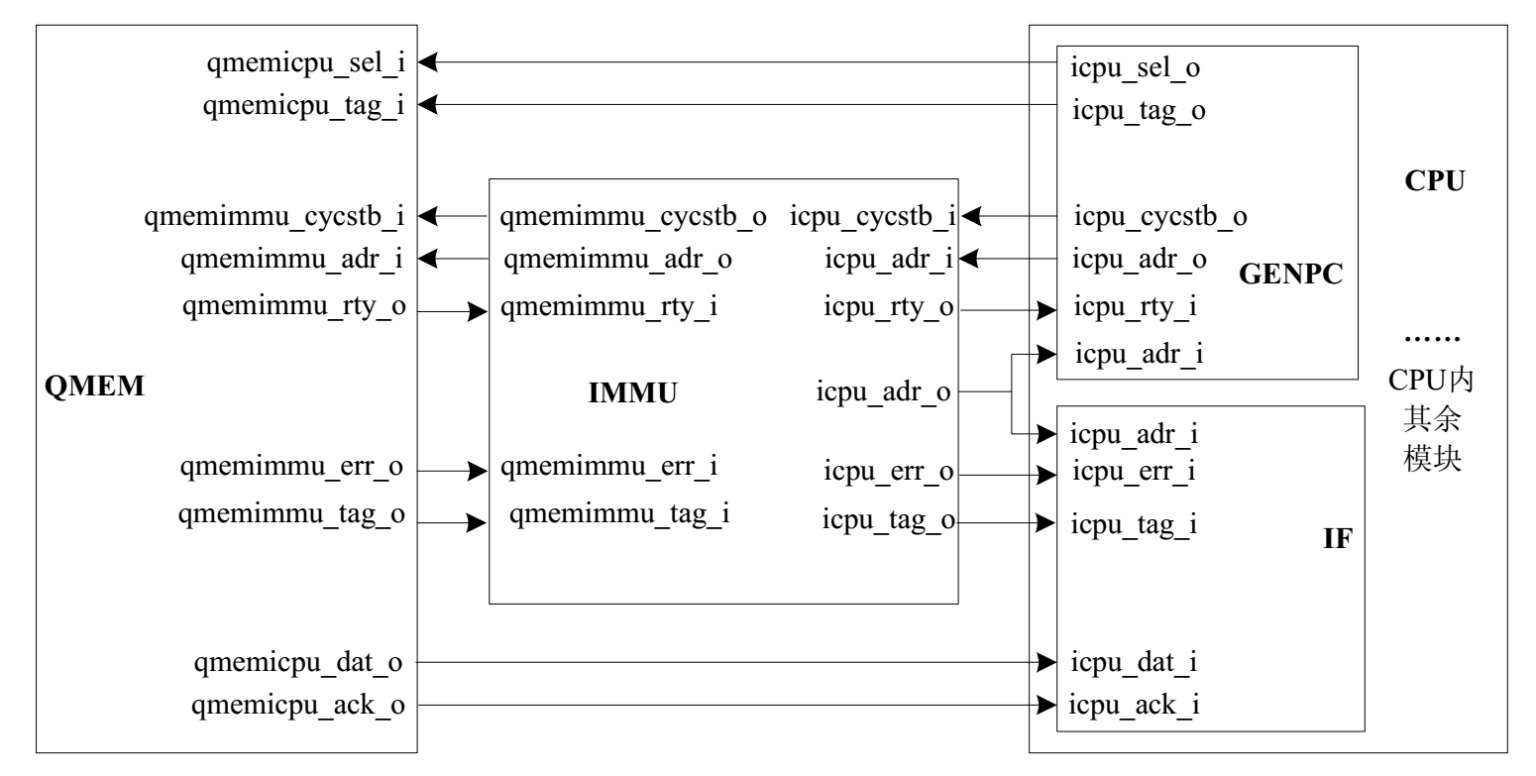

指令存放在存储器（对最小系统而言就是QMEM）中，OR1200的CPU模块是通过指令Wishbone总线与存储器相连的，从本书光盘的or1200_cpu.vsd、or1200_top.vsd中可以更直观地了解到CPU模块的指令Wishbone总线接口分别位于GENPC、IF两个模块。CPU、IMMU和QMEM的连接关系如图3.7所示。图中没有Wishbone规范中的WE_O信号，因为指令存储器是只读的，不可写，所以没有WE_O信号接口。
图3.7 OR1200中CPU、IMMU和QMEM模块的连接关系

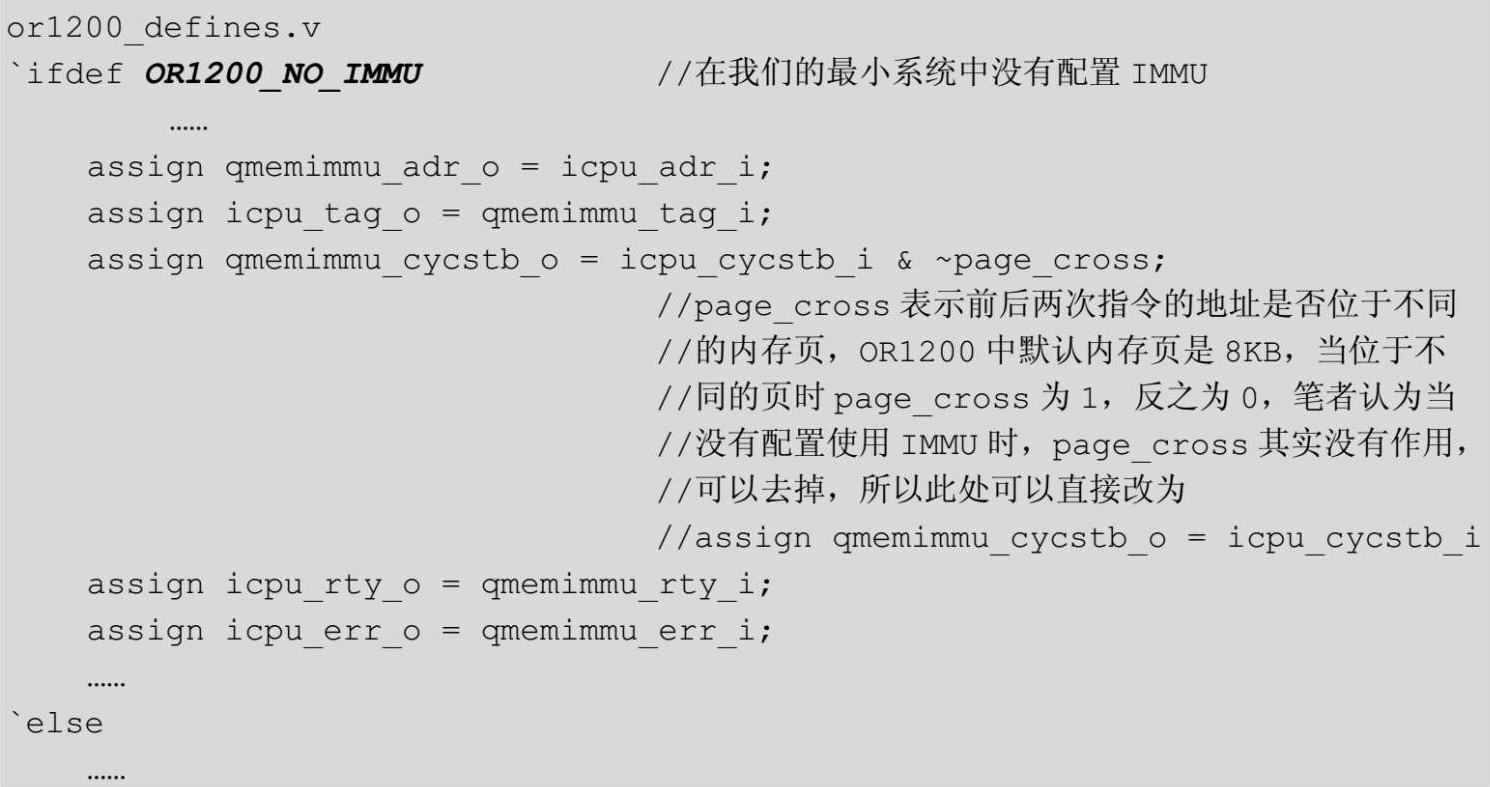

在我们的最小系统中没有配置IMMU（IMMU模块实际存在，但没有发挥作用，在IMMU中直接将部分CPU的信号与QMEM的信号相连），所以可以简单地认为QMEM的信号直接连接到CPU模块，IMMU模块对应的顶层文件or1200_immu_top.v中有如下代码。

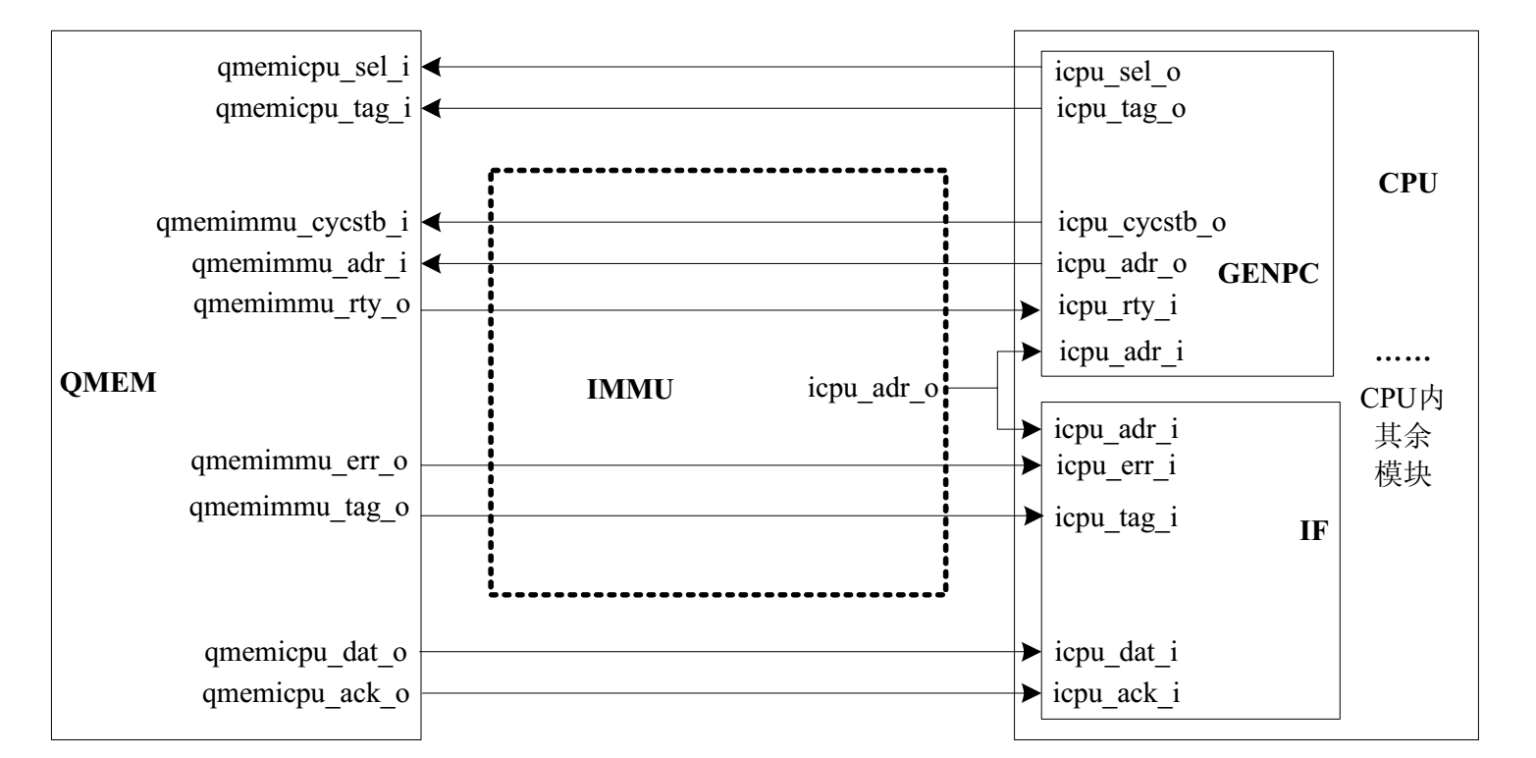

所以在最小系统中QMEM与CPU的连接关系可以认为如图3.8所示，QMEM与CPU内部的GENPC、IF模块是直接相连的。
图3.8 在最小系统中IMMU的作用很小
如果要读取指令的地址不在QMEM地址范围内，那么QMEM会将该地址转发给Icache。ICache如果未命中，则会通过WB_BIU访问外部存储器。此处QMEM与ICache、ICache与WB_BIU、WB_BIU与外部存储器之间均是采用Wishbone总线连接，如图3.9所示。
图3.9 QMEM、ICache、WB_BIU、外部存储器之间都是使用Wishbone总线规范互联

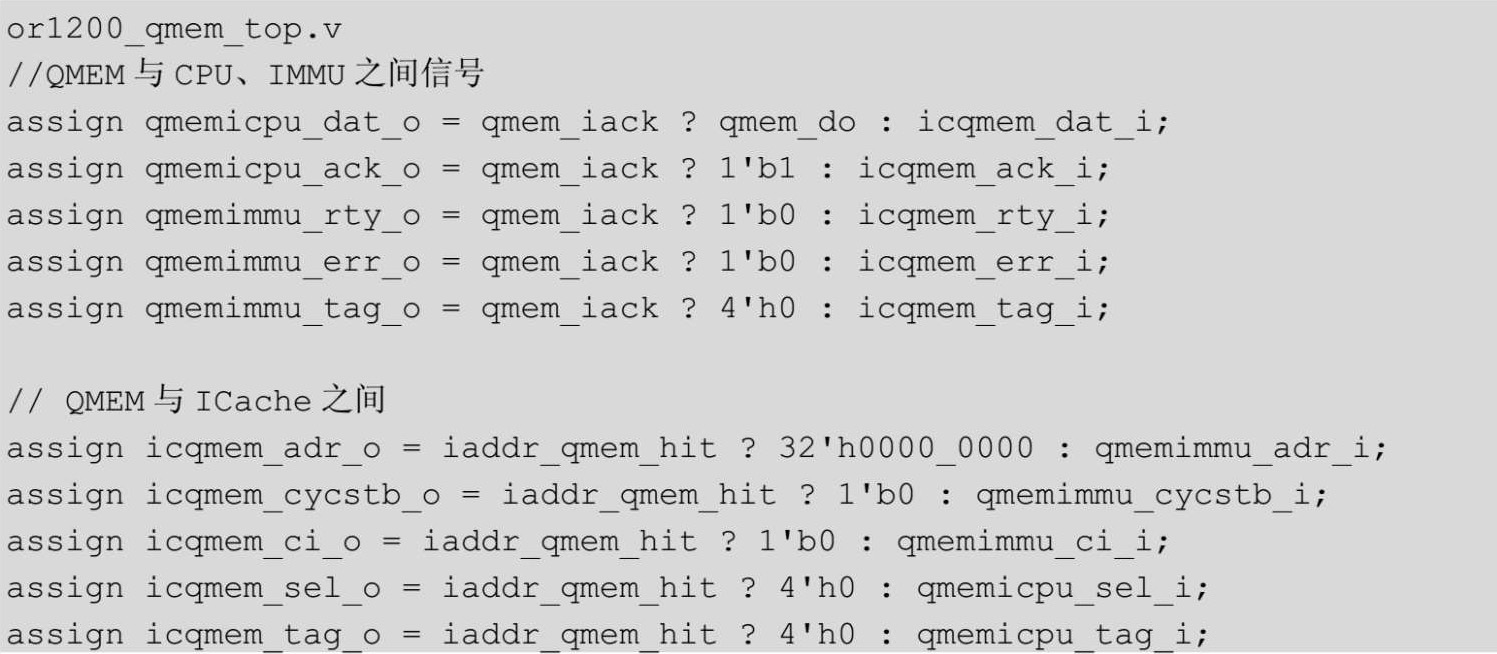

在QMEM中有如下赋值语句，其中qmem_iack为1表示要读取的指令地址在QMEM地址范围内，且已取得，反之表示指令地址不在QMEM地址范围内。iaddr_qmem_hit的含义之前已解释过，为0表示指令地址不在QMEM地址范围内。

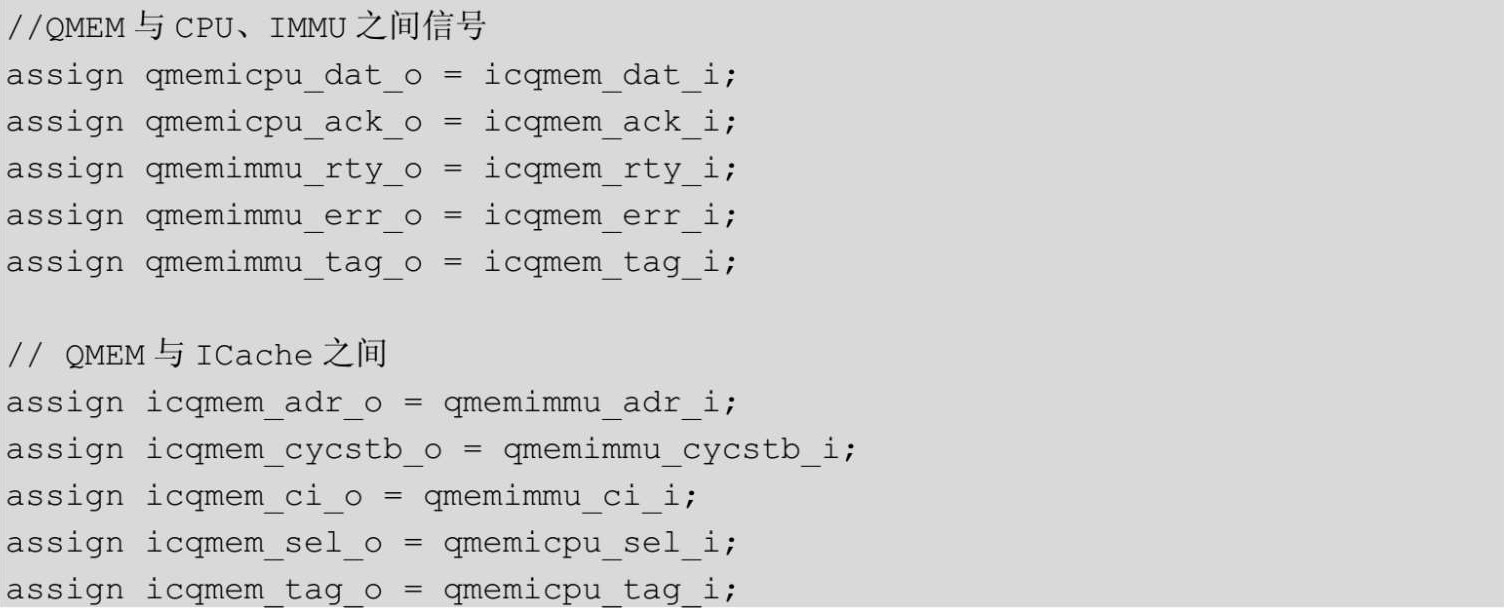

如果iaddr_qmem_hit、qmem_iack为0，上述代码相当于如下内容。
结合图3.8、图3.9可以明白，上述代码表明当指令地址不在QMEM地址范围内时.QMEM只是将CPU、IMMU的Wishbone总线接口与ICache的Wishbone总线接口直接连接起来。

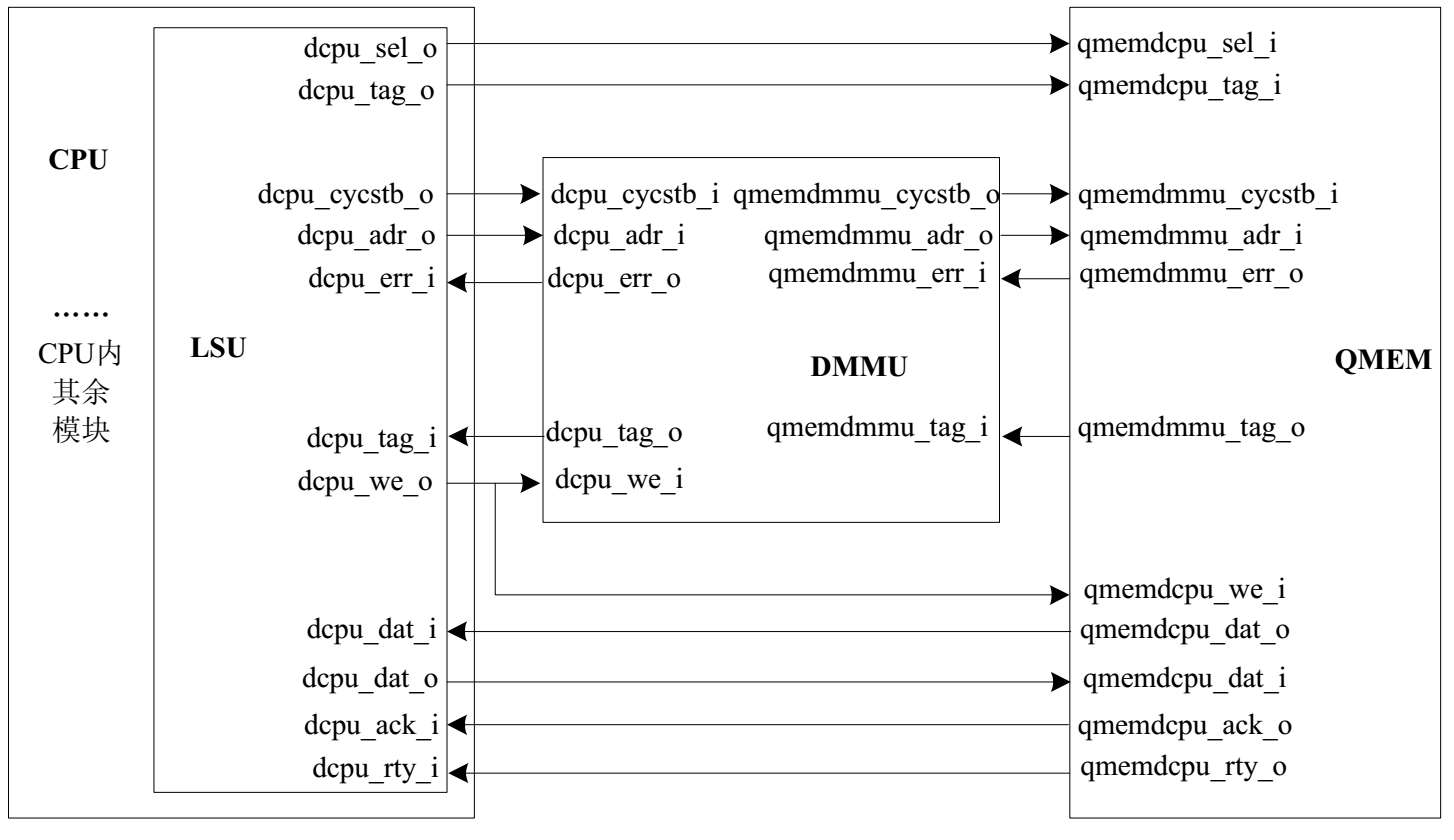

OR1200的CPU模块是通过数据Wishbone总线与存储器相连的，借助于本书光盘的or1200_cpu.vsd、or1200_top.vsd可以直观地了解到CPU模块的数据Wishbone总线接口全部位于LSU模块。CPU、DMMU和QMEM的连接关系如图3.10所示。此处提供了WE_O、DAT_O信号接口，因为数据存储器是可读可写的。

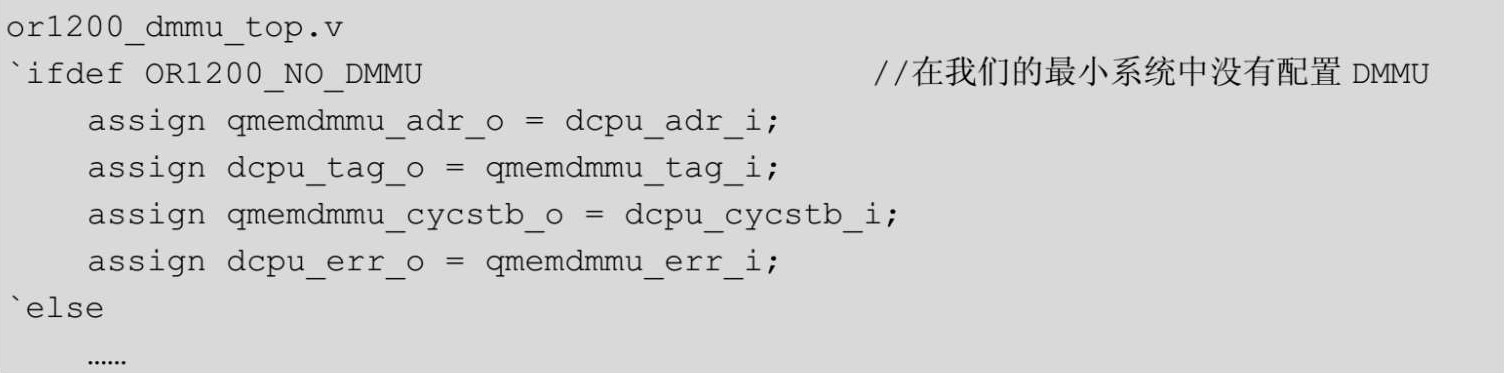

在我们的最小系统中也没有配置DMMU，所以可以简单地认为QMEM的信号直接连接到CPU模块，DMMU模块对应的顶层文件or1200_dmmu_top.v中有如下代码。
图3.10 OR1200中CPU、DMMU、QMEM的连接关系

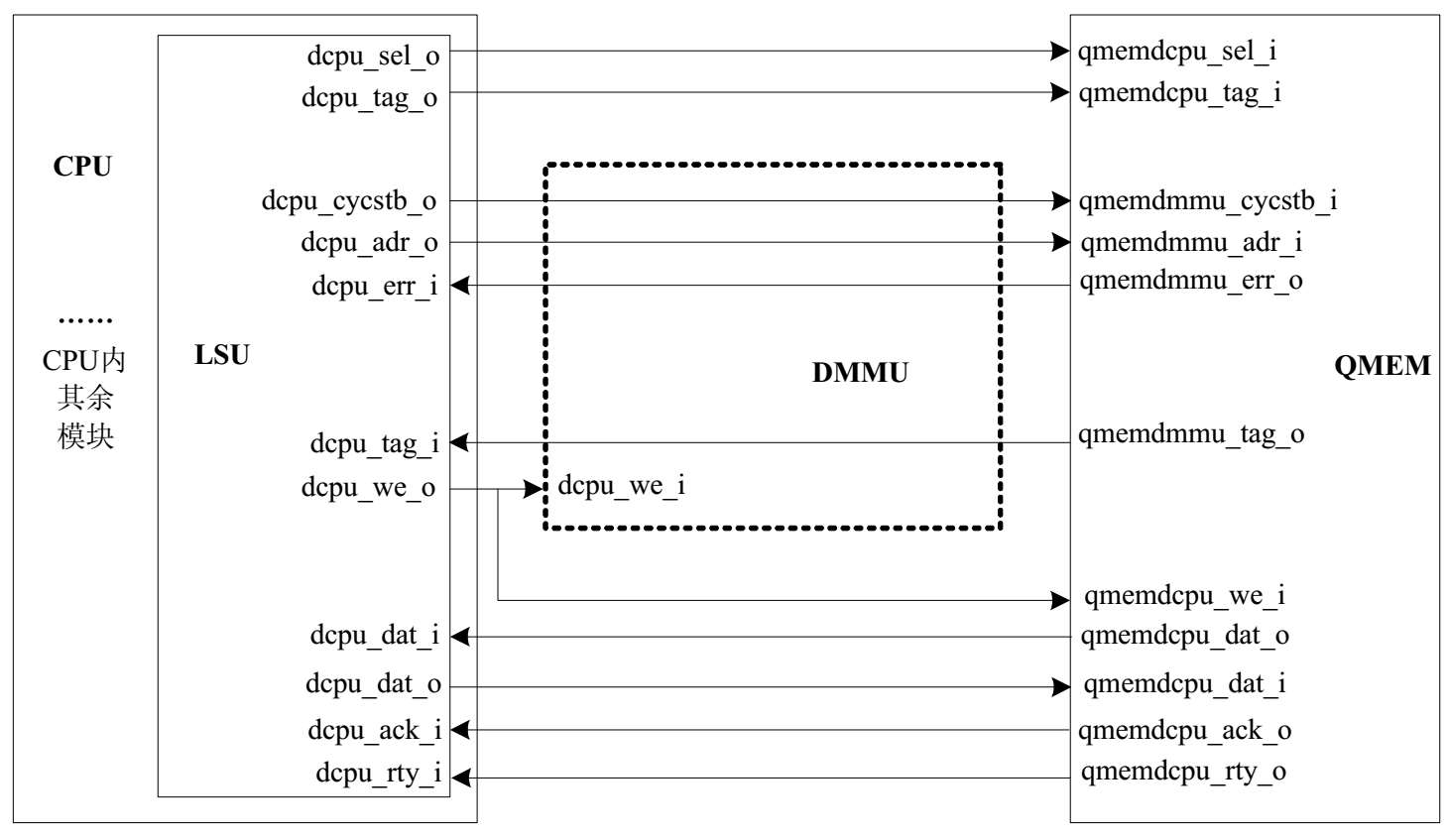

所以在最小系统中QMEM与CPU的连接关系可以认为如图3.11所示，QMEM与CPU内部的LSU模块是直接相连的。
图3.11 在最小系统中DMMU的作用很小

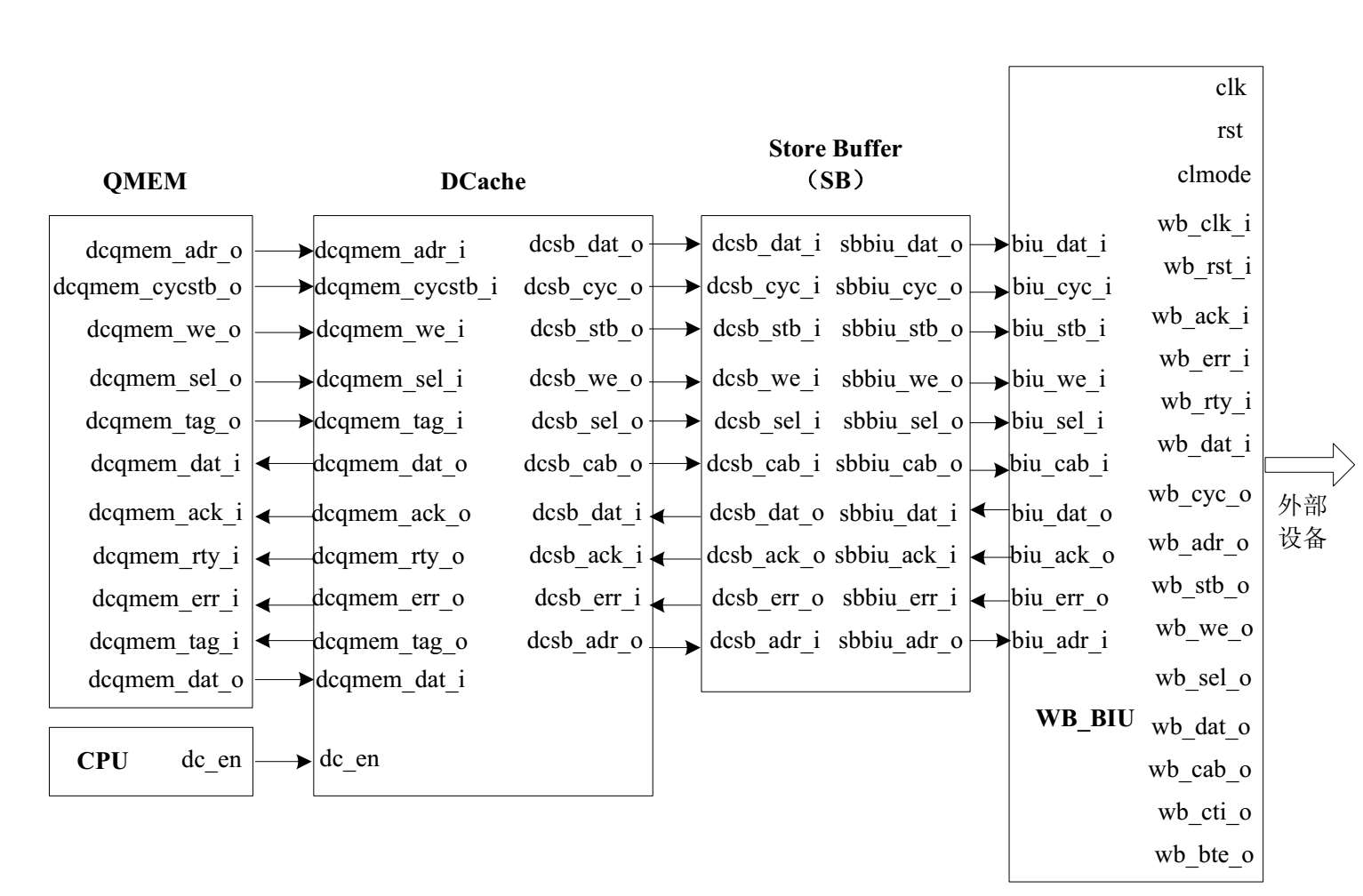

如果要访问数据的地址不在QMEM地址范围内，QMEM会将该地址转发给Dcache。DCache如果未命中，则会通过SB、WB_BIU访问外部存储器。此处QMEM与DCache、DCache与SB、SB与WB_BIU、WB_BIU与外部存储器之间均是采用Wishbone总线连接，如图3.12所示。
图3.12 QMEM、DCache、SB、WB_BIU、外部存储器之间都通过Wishbne总线规范连接

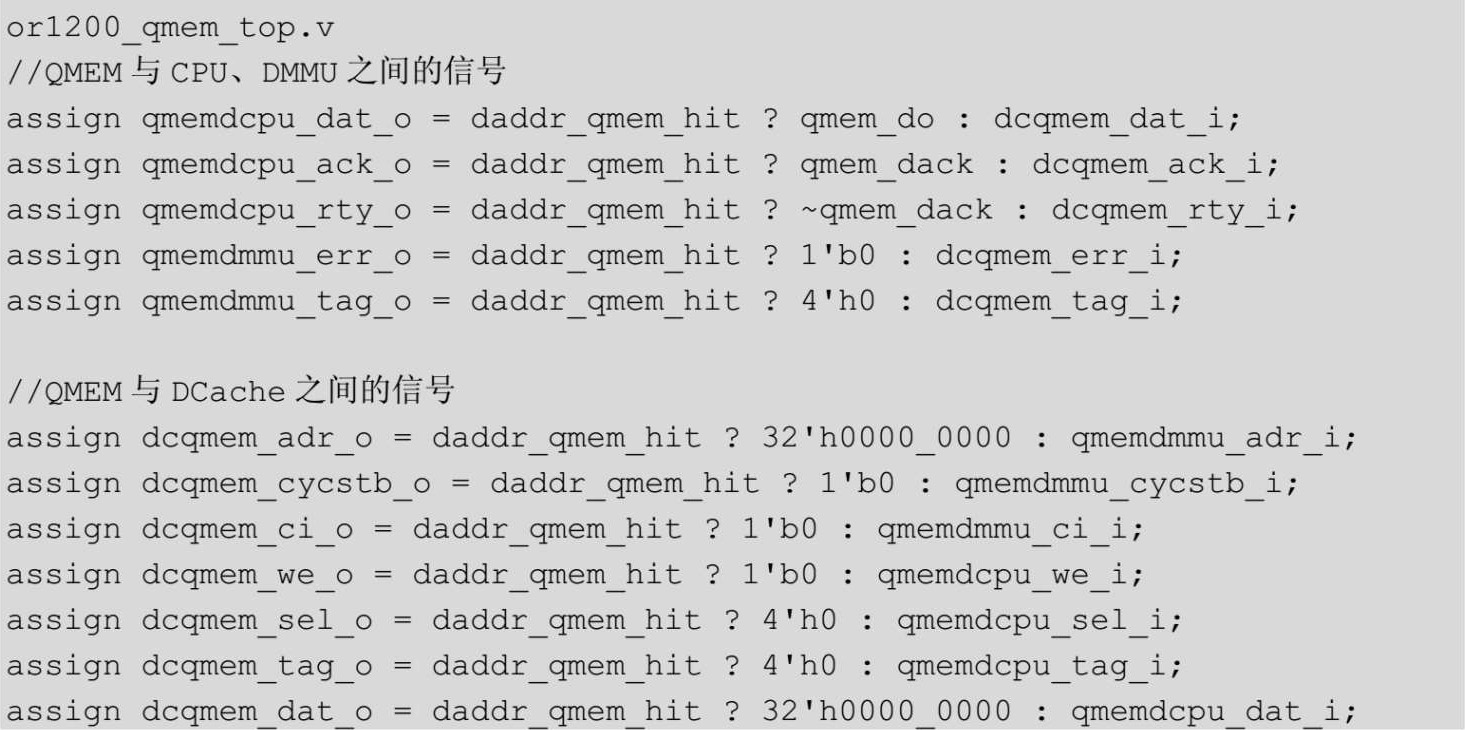

在QMEM中有如下赋值语句，daddr_qmem_hit的含义之前已解释过，为0表示要访问的数据地址不在QMEM地址范围内，反之表示要访问的数据地址在QMEM地址范围内。

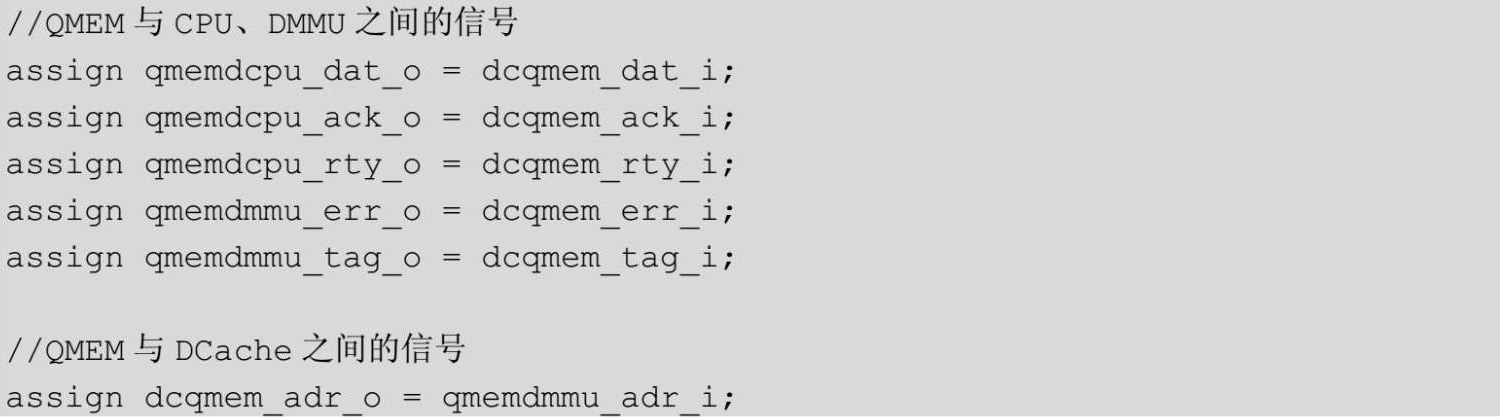

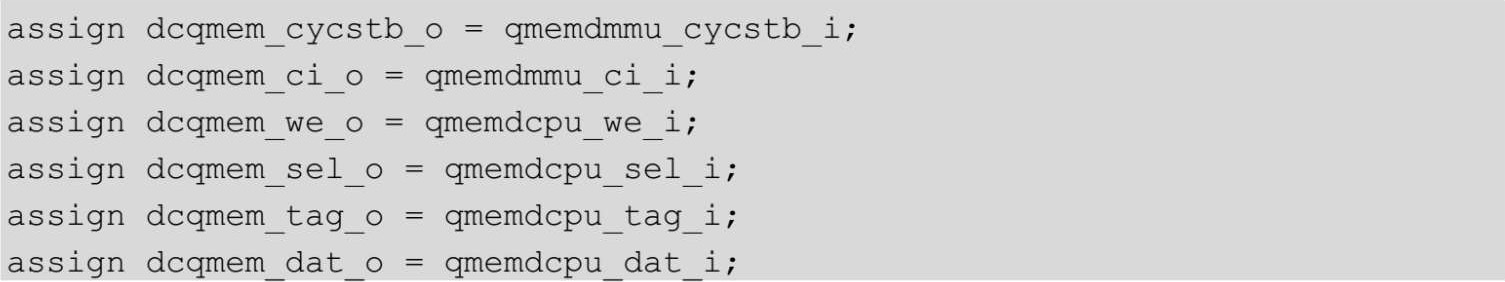

如果daddr_qmem_hit为0，上述代码相当于如下内容。
参考图3.11、3.12可以明白，上述代码表示当要访问的数据地址不在QMEM地址范围内时QMEM只是将CPU、DMMU的Wishbone总线接口与DCache的Wishbone总线接口直接连接起来。
