3.2.3 VGA接口与DVI接口的转接输出

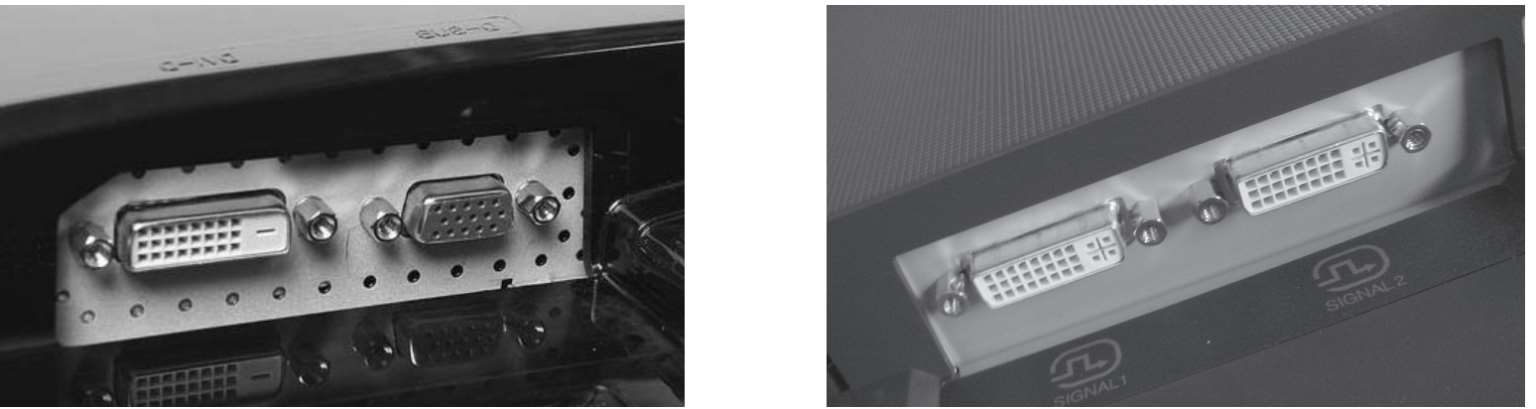

目前，主流的笔记本电脑一般都配置了VGA接口。而主流的显示器也大多采用VGA接口或DVI接口。除了通过VGA信号线进行连接外，能够通过DVI接口转接输出吗？遇到这种情况，首先要先分清显示器配置的DVI接口的具体类型，常见的DVI接口包括DVI-D（如左图）和DVI-I（如右图），DVI-D只有数字接口，DVI-I有数字和模拟接口，然后根据不同的接口类型，选择不同的处理方法。
通过这两张图的对比，我们可以看出DVI-D接口和DVI-I的外观区别主要在于右侧，其中DVI-I接口的右侧部分带有一个十字形装的插孔和4个针孔。而DVI-D接口的右侧则只有一个一字形的插孔，且没有多余的针孔。

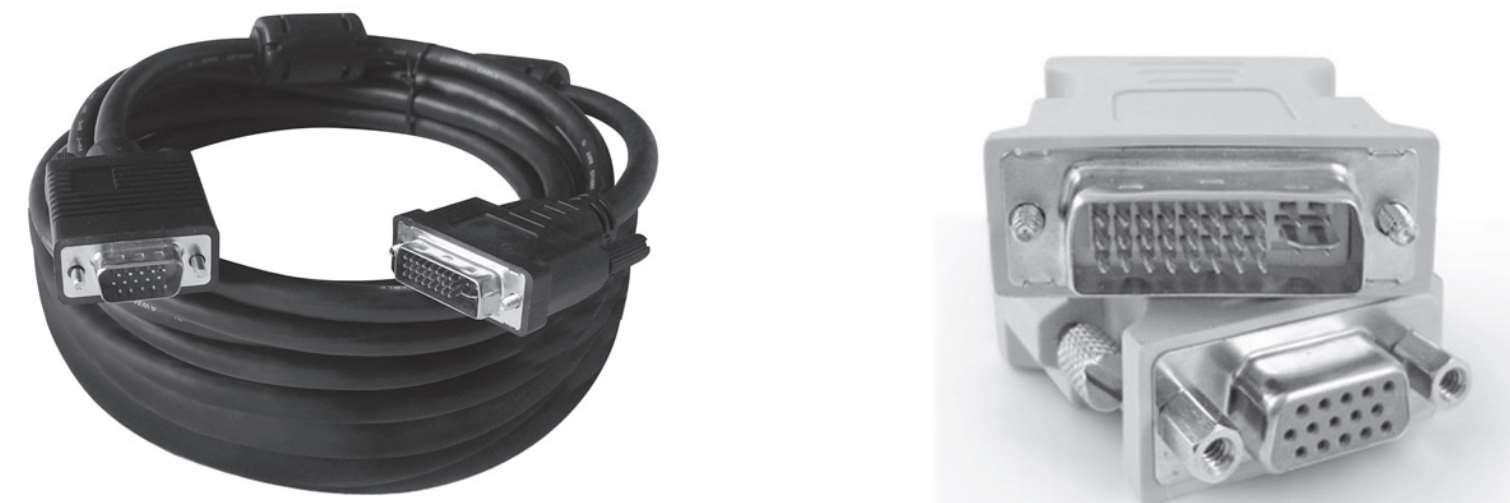

VGA信号属于模拟信号，由于DVI-I接口兼容模拟信号。所以只需要买一根VGA-DVI转接线（要注意转接线是否具有十字形针脚），将VGA接口的一端连接到笔记本电脑的VGA接口，DVI端连接到显示器，然后根据前面的方法调整显示模式，即可将VGA接口输出的信号经过DVI-I接口转换输出到外接显示器上。
如果用户拥有VGA信号线，可以购买一个VGA-DVI转接头，先将转接头的DVI端连接到显示器上，然后用VGA信号将笔记本电脑和转接头连接起来即可。

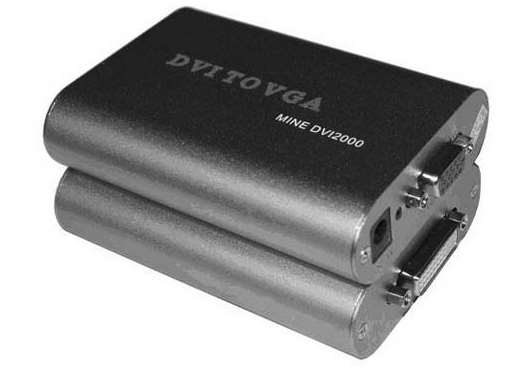

VGA信号属于模拟信号，由于DVI-D接口无法兼容模拟信号，此时就不能只通过转接线或转接头来完成连接了。必须另行购置具备模拟信号转数字信号功能的VGA-DVI信号转换盒。经过转换盒将信号转换后，才能连接至显示器。
提个醒
VGA-DVI信号转换盒，内置数模转换芯片，价格相对较贵。所以VGA接口转换DVI-D接口的方案所需的成本要高于VGA接口转DVI-I接口的方案。
