当两台RS-232 串口设备通信距离较近时（<15 m），可以用电缆线直接将两台设备的RS-232 端口连接，若通信距离较远（>15 m）时，需附加调制解调器（Modem）。
在RS-232 的应用中，很少严格按照RS-232 标准，其主要原因是许多定义的信号在大多数的应用中并没有用上。在许多应用中，如Modem，只用了 9 个信号线（两条数据线、六条控制线、一条地线）；在其他一些应用中，可能只需要 5 个信号线（两条数据线、两条握手线、一条地线）；还有一些应用，可能只需要数据线，而不需要握手线，即只需要 3 个信号线。因为在控制领域，在近距离通信时常采用RS-232，所以这里只对近距离通信的线路连接进行讨论。
当通信距离较近时，通信双方不需要Modem，可以直接连接，这种情况下，只需使用少数几根信号线。最简单的情况，在通信中根本不需要RS-232C的控制联络信号，只需三根线（发送线、接收线、信号地线）便可实现全双工异步串行通信。
图 1-10（a）是两台串口通信设备之间的最简单连接（即三线连接），图中的 2 号接收脚与 3 号发送脚交叉连接是因为在直连方式时，把通信双方都当做数据终端设备看待，双方都可发也可收。在这种方式下，通信双方的任何一方，只要请求发送RTS有效和数据终端准备好DTR有效就能开始发送和接收。
如果只有一部计算机，而且也没有两个串行通信端口可以使用，那么将第 2 脚与第 3 引脚短路，见图 1-10（b），那么由第 3 脚的输出信号就会被传送到第 2 脚而送到同一串行端口的输入缓冲区，程序只要再由相同的串行端口上做读取的操作，即可将数据读入，一样可以形成一个测试环境。
图 1-10 串口设备最简单连接
一般PC采用RS-232 通信接口，当PC与串口设备通信距离较远时，二者不能用电缆直接连接，可采用RS-485 总线。

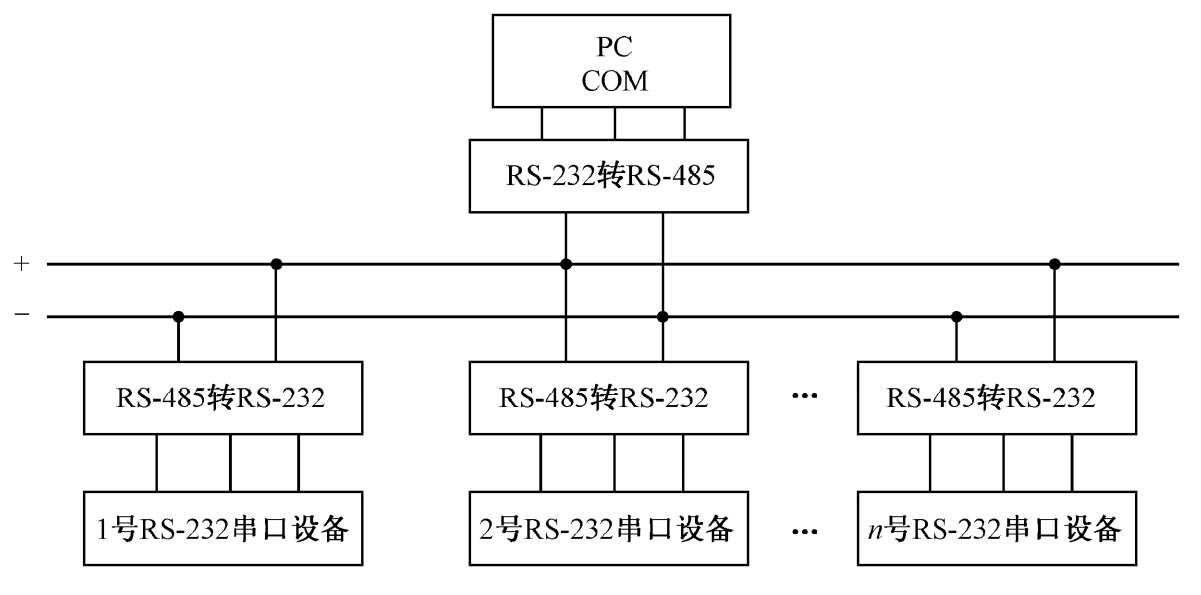

当PC与多台具有RS-232 接口的设备远距离通信时，可使用RS-232/RS-485 型通信接口转换器，将计算机上的RS-232 通信口转为RS-485 通信口，在信号进入设备前再使用RS-485/RS-232 转换器将RS-485 通信口转为RS-232 通信口，再与设备相连，如图 1-11 所示。
图 1-11 PC与多个RS-232 串口设备远距离连接
当PC与多台具有RS-485 接口的设备通信时，由于两端设备接口电气特性不一，不能直接相连，因此，也采用RS-232 接口到RS-485 接口转换器将RS-232 接口转换为RS-485 信号电平，再与串口设备相连。
如果PC直接提供RS-485 接口，与多台具有RS-485 接口的设备通信时可不用转换器直接相连。
RS-485 接口只有两根线要连接，有+、−端（或称A、B端）区分，用双绞线将所有串口设备的接口并联在一起即可。
