在UG NX8.0造型中,设计人员需要经常进行一些建模以外的操作来方便建模,这些操作将极大地提高建模效率,掌握这些操作对用户提高UG的使用水平大有益处,本节主要介绍UG NX8.0的显示模式操作、编辑对象外观、图层操作、模型的现实/隐藏、文件的导入导出等相关操作。
UG NX的外观模式提供了8种外观,极大地方便了在设计中对象显示的问题。外观模式的操作非常方便,可以直接在视图工具条中切换,如图3-56所示。
还可以在工作区空白处单击鼠标右键,在弹出的快捷菜单中切换,如图3-57所示,还以在径向菜单中切换,如图3-58所示。此外UG NX8.0还提供可真实着色工具可以提供实时的渲染效果,单击 图标可以将模型显示为真实着色。
图3-56 工具条-外观设置
图3-57 渲染样式快捷菜单
图3-58 径向菜单
提示
径向菜单可以通过在图形区空白处长按鼠标右键弹出,弹出后将鼠标移动至相应的图标即可完成相应的操作。

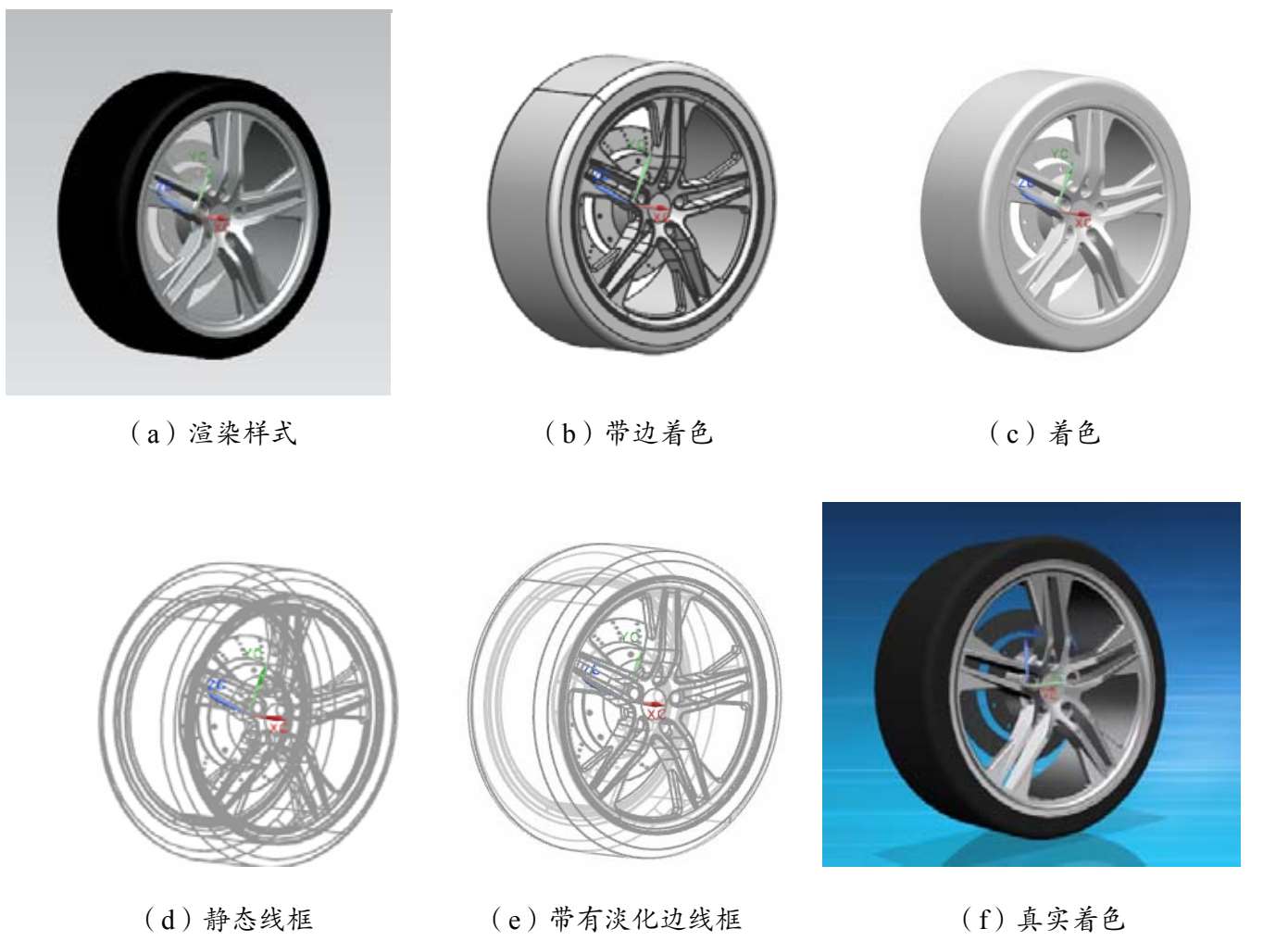

模型在各种模式下的显示情况如图3-59所示,使用者可以根据具体情况调整模型的显示模式。
图3-59 模型显示
当观察或创建比较复杂的腔体类或轴孔类零件时,要将实体模型进行剖切操作,去除实体的多余部分,以便对内部结构观察或进一步操作。在UG NX中,可以利用“新建截面”工具在工作视图中通过假想的平面剖切实体,从而达到观察实体内部结构的目的。
在视图工具条上,单击新建截面 ,或在菜单栏中选择“视图(R)”→“截面”→“新建截面(N)”命令,可以弹出“视图截面”对话框,如图3-60所示。
图3-60 “视图截面”对话框
查看和取消截面视图可以通过单击视图工具条上的剪切工作截面 实现。
提示
使用新建截面命令创建的横截面视图,在装配导航器主面板的截面文件夹中进行操作,如显示删除等,如图3-61所示。
图3-61 装配导航器
编辑对象显示命令是修改几何体外观的命令,比如颜色、线型、透明度等。它不能改变几何体的质量、休积、密度等特性。对象显示分为:常规和分析。
开启对象显示命令的方法主要有以下三种。
● 在菜单栏中选择“插入(R)”→“编辑”→“对象显示(N)”命令,弹出“类选择”对话框。选择对象之后,单击“确定”按钮,弹出“编辑对象显示”对话框,如图3-62所示。
图3-62 “编辑对象显示”对话框
● 单击“编辑对象显示” 图标,弹出“类选择”对话框。选择对象之后,单击“确定”按钮,弹出“编辑对象显示”对话框。
● 按下Ctrl+J快捷键,弹出“类选择”对话框。选择对象之后,单击“确定”按钮,弹出“编辑对象显示”对话框。
图层类似于透明的图纸,每个图层可放置各种类型的对象,通过图层可以将对象进行显示或隐藏,而不会影响模型的空间位置和相互关系。图层操作可以使用户在不同图层上创建数据,可控制部件中对象的可见性和可选择性。
图层把各种类型的数据分类管理,大大加快了查找、隐藏、显示的速度。图层操作分为图层设置、图层在视图中可见、移动到图层、图层类别、复制到图层,如图3-63所示。
图3-63 图层操作
通过在菜单栏中选择“格式(R)”→“图层设置(S)”命令或单击图层设置图标 可以弹出“图层设置”对话框。
一个部件最多可包含256个不同的图层。每个图层可以包含部件中的所有对象,或者对象可分布在部件中的任意或所有图层。图层对象的数目只受部件中所允许的最大对象数目的限制。菜单栏中的各参数含义如下。
● 查找来自对象的图层:查找相关对象放置的图层数,单个对象的图层数是唯一的。
● 工作图层:创建的几何体、标示、尺寸等图层。工作图层是唯一的,可以是 ~1256其中的任意一个。设置方法是在工作图层的文本框中输入图层数。
● 仅可见:不隐藏某个图层,只可见,不能被编辑。
● 显示前全部适合:设置好图层之后,绘图区将以适合的窗口显示全部的对象。
● 类别显示:“图层”选项卡可以以类别的形式显示类别列表,如图3-64所示。
● 可见性或仅可见性操作:单击图层名称或可见性的复选框,即可完成操作。
图层类别命令的作用是把多个图层分组管理,方便查找。可以添加自己的图层类别方便操作自己的操作,添加图层类别的方法如图3-65所示。
图3-64 图层设置
图3-65 图层类别
提示
采用UG NX8.0软件默认提供的图层分类,可以方便地进行模型管理操作,建议在建模时采用默认的图层分类。
移动至图层用于改变对象所在图层的位置,利用该工具可将对象从一个图层移动至另一个图层。这个功能非常有用,可以即时地将创建的对象归类至相应的图层,方便了对象的管理。
移动至图层,可在主菜单中选择“格式”→“移动至图层”命令,或在工具栏中单击 按钮,将弹出“类选择”对话框,如图3-66所示,选择要移动的对象,单击“确定”按钮,弹出“图层移动”对话框,如图3-67所示。
图3-66 “类选择”对话框
图3-67 “图层移动”对话框
复制至图层用于将绘制的对象复制到指定的图层中,这个功能在建模中非常有用,在不知是否需要对当前对象进行编辑时,可以先将其复制到另一个图层,然后再进行编辑,如果编辑失误还可以调用复制对象,不会对模型造成影响。
复制至图层,可以在主菜单中选择“格式”→“复制至图层”命令,或在工具栏中单击 按钮,便可弹出与“移动至图层”类似的对话框,在此就不加以详细说明了。
提示
移动至图层与复制至图层,两者的不同点在于:利用复制至图层工具复制,复制对象将同时存在于原图层和目标图层中。
显示和隐藏操作和图层操作都是为达到可见性目的的操作,不同的是图层命令是以图层为单位来操作的,显示和隐藏命令是以几何体数据为单位来操作的。几何体数据对象可以是一个点,也可以是多个实体等。显示和隐藏操作包含:显示和隐藏、隐藏、显示、颠倒显示与隐藏等命令,如图3-68所示。
显示和隐藏:按下Ctrl+W快捷键,可以几何体类型的形式显示和隐藏对象,弹出“显示和隐藏”对话框,如图3-69所示。单击某类型的显示符号“+”,即可显示对象。单击某类型的隐藏符号“-”,即可隐藏对象。
图3-68 显示和隐藏操作
图3-69 “显示和隐藏”对话框
● 立即隐藏:按下Ctrl+Shift+I快捷键,选择对象后马上隐藏,不需要确定。
● 隐藏:按下Ctrl+B快捷键,单击要隐藏的对象,确定后隐藏对象。
● 反转显示与隐藏:按下Ctrl+Shift+B快捷键,把显示的对象与隐藏的对象交换。
● 显示:按下Ctrl+Shift+K快捷键,弹出“类选择”对话框。隐藏对象显示,单击需要显示的对象就可以完成显示。
建议
显示与隐藏在造型中经常使用,以上的快捷键最好记下,在建模中会大有益处,提高自己的建模水平。
UG NX8.0具有强大的数据交换能力,支持丰富的交换格式,如Parasolid、STEP203、STEP214、IGES等通用格式,还可创建与Pro/E、CATIA交换数据的专用格式。
导入文件功能用于与非UG NX进行数据交换。当数据文件由其他工业设计软件建立时,它与UG系统的数据格式不一致,直接利用UG NX系统无法打开此类数据文件,文件导入功能使UG NX具备了与其他工业设计软件进行交换的途径。要执行导入文件操作,可选择“文件”→“导入”命令,弹出“导入”子菜单,如图3-70所示,在该子菜单中显示了可以导入的文件类型。
UG NX8.0可以导入IGES、STEP、CATIA、Pro/E实体等文件,也可导入DXF/DWG等二维曲线文件,还可导入Imageware的逆向工程文件。
导出文件与导入文件功能相似,UG NX8.0可将现有模型导出为其支持的其他类型的文件,如CGM、STL、IGES、DXF/DWG、CATIA等,还可以直接导出为图片格式。
要执行导出操作,可选择“文件”→“导出”命令,打开“导出”子菜单,如图3-71所示。在该子菜单中显示了其支持导出的文件类型。
图3-70 文件导入
图3-71 文件导出
