UG NX 是一种交互式的计算机辅助设计（CAD）、计算机辅助分析（CAE）和计算机辅助制造（CAM）系统。它的CAD功能使当今制造业公司的工程、设计及制图得以自动化；它的CAE功能提供各种机构分析和模拟仿真；它的CAM功能为数控机床提供NC编程及刀具轨迹仿真，以便使用UGNX设计模型来描述所完成的部件。

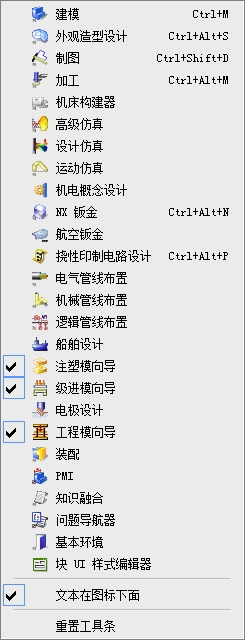

UG NX 8.0由许多功能模块组成，每一个模块都有自己独特的功能。这些模块位于UG NX 8.0主界面菜单栏中的“开始”→“所有应用模块”的级联菜单中，如图1-1所示。这些功能模块的应用需要执行UG NX 8.0菜单中的“开始”→“所有应用模块”命令。
图1-1 “所有应用模块”级联菜单
提示
每个用户必须拥有自己的UG NX 8.0基本环境，但是其他的应用模块是可选的，可以按用户自身的需求来配置。
UG NX的计算机辅助设计（CAD）模块包含如下几个应用模块：UG NX基础环境、UG NX实体建模、UG NX特征建模、UG NX曲面建模、UG NX工业设计、UG NX制图、UG NX装配建模和UG NX高级装配。
1．UG NX基础环境
这是UG启动后自动运行的第一个模块，是其他应用模块运行的公共平台。在该模块下可以打开已经存在的部件文件、创建新的部件文件、改变显示部件和分析部件，还可以启动在线帮助、输出图纸和执行外部程序等。
2．UG NX建模模块
建模模块用于创建三维模型，是UG中的核心模块。UG软件所擅长的曲线功能和曲面功能在该模块中得到充分体现，可以自由地表达设计思想和进行创造性的改进设计，从而获得良好的造型效果和造型速度。
3．装配模块
使用UG的装配模块可以很轻松地完成所有零件的装配工作。在组装过程中，可以采用“自顶向下”和“自底向上”的装配方法，快速跨越装配层来直接访问任何组件或子装配图的设计模型。支持装配过程中的“上下文设计”方法，从而可以在装配过程中改变组件的设计模型。
4．制图模块
使用UG三维模型生成工程图快速而又便捷，设计者只需对系统自动生成的视图进行简单的修改或标注，就可以完成工程图的绘制。
同时，实体模型和工程图之间存在关联关系，如果对实体模型进行了修改，其改动结果都会立即反映到工程图中，反之亦可使工程图的创建更加轻松快捷。
UG NX 8.0的“加工”（CAM，计算机辅助制造）模块在“开始”→“所有应用模块”级联菜单中，如图1-2所示。在“加工”模块中有许多实用功能。
图1-2 “所有应用模块”中的“加工”模块
（1）UG NX以CAM基础模块作为连接所有加工模块的基础。用户可以在图形方式下通过观察刀具沿轨迹运动的情况，用图形编辑刀具的运动轨迹。
图形编辑包括延伸、缩短和修改刀具轨迹等功能。
（2）后处理模块可以帮助用户建立大多数数控机床的后处理程序，生成适用于数控机床的数据文件。后处理功能包括铣削加工、车削加工和线切割加工等实际加工生产中应用的检验。
（3）在模具CAM中，UG NX型芯和型腔铣削模块有着重要的意义。型芯和型腔铣削加工能产生三轴运动的刀具路径。实际上，它能加工任何曲面模型和实体模型，对于曲面要求较高的模具，制造上有其独特的优势。
提示
针对钻孔、攻螺纹和镗孔等，UG NX还提供了点位加工编辑功能，按照用户需求进行灵活的修改和剪裁，定义标准化刀具库、加工工艺参数样板库，使粗加工、半精加工、精加工等操作常用参数标准化。
UG NX具有强大的计算机辅助分析功能，UG NX计算机辅助项目分析（CAE）模块主要包括结构分析功能模块、注塑流动分析模块、MasterFEM+功能模块和运动模块。
（1）结构分析功能模块和MasterFEM+功能模块集成了有限元分析的强大功能，将几何模型转换为有限元分析模型，可执行全自动化网格划分、交互式网格划分、材料特性定义、载荷定义、约束条件定义、NASTRAN接口、有限元分析结果图形化显示、结果动画模拟、输出等值线图和云图、进行动态仿真和数据输出等操作。
（2）运动功能模块可以对二维或三维机构进行运动学分析、动力学分析和设计仿真，可以完成大量装配分析工作，如最小距离、干涉检查和轨迹包络线等。利用交互式运动模式可以同时控制5个运动副，可以分析反作用力，并用图形表示各个构件位移、速度和加速度的相互关系。同时，反作用力可以输出到有限元分析模块中。该模块支持丰富的机构运动副单元库。
（3）注塑流动分析模块是一个集成在UG NX中的注塑流动分析系统，具有前处理、解算和后处理能力，并提供强大有效的在线求解器和完整的材料数据库。分析结构是动态显示注塑过程中的塑料流动、填充时间、缝合线位置、冒口、填充程度、注塑模具压力和冷却过程。
UG NX中的强大CAE功能模块使UG系统将生产过程中的设计、分析和制造真正地完整连接起来。
“知识融合”应用模块就是UG NX新理念知识驱动自动化的实际应用。利用参数化的设计手段和知识驱动引擎，将生产设计过程简化，提高生产效率。选择“知识融合”应用模块，如图1-3所示。
图1-3 “知识融合”应用模块
提示
通过熟悉UG的各类模块、一些常用命令的操作，以及一些界面参数的设置，可以将UG配置成个人设计所喜好的模式，从而使设计过程变得更快捷，也更符合自己的设计风格。
