2.1 帧与标识字段 |
|
QoS技术不能在原始的以太帧上标记数据的优先级别，但它可以使用ISL数据帧和IEEE 802.1q数据帧中的某些字段将数据赋予优先级别。

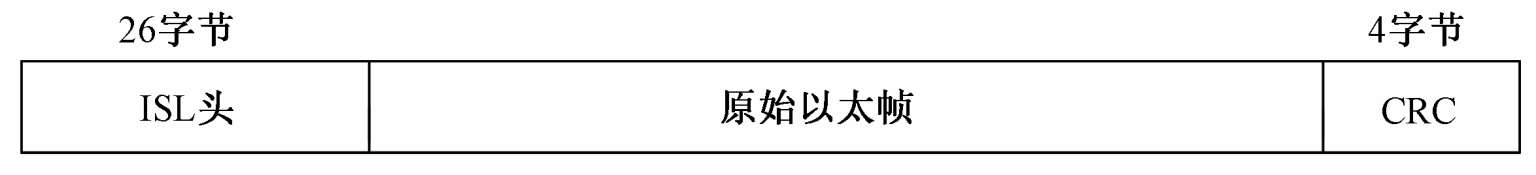

图2-1 是ISL帧的整体结构。它是在原始以太帧的基础上，附加 26 字节的帧头和4字节的校验字段（FCS）构成的。
图2-1 ISL帧的整体结构
QoS用于标记优先级的字段在帧头部分，ISL帧头的结构如图2-2 所示。
图2-2 ISL帧头的结构
各字段的含义如下所示。
● DA：代表目标地址（Destination Address），其值为“0x01−00−0C−00−00”或“0x03−00−0c−00−00”。
● TYPE：代表携带的数据帧的类型，共4种，分别是 0000，以太帧；0001，令牌环帧；0010，FDDI；0011，ATM。
● USER：默认值为 0000，QoS就是使用这个字段的最低3比特标记数据优先级别的。因此，可以区分7个等级，0 级最低，7 级最高。
● SA：代表源地址（Source Address），即传送该帧的交换机端口的MAC地址，接收端可以忽略它。
● LEN：不包括DA，TYPE，USER，SA，LEN和FCS字段的帧长度。
● AAAA03：代表SNAP/LLC。
● HAS：源地址的最高 24 比特，其值必须是 0x00-00-0C。
● VLAN：标记VLAN的字段。
● BPDU：用来指示该帧是否是BPDU，或者是CDP。
● INDEX：转发该数据帧的交换机出口的索引，诊断用途，可以被其他设备赋予任意值。
● RES：为FDDI和Token Ring保留（Reserved）字段。

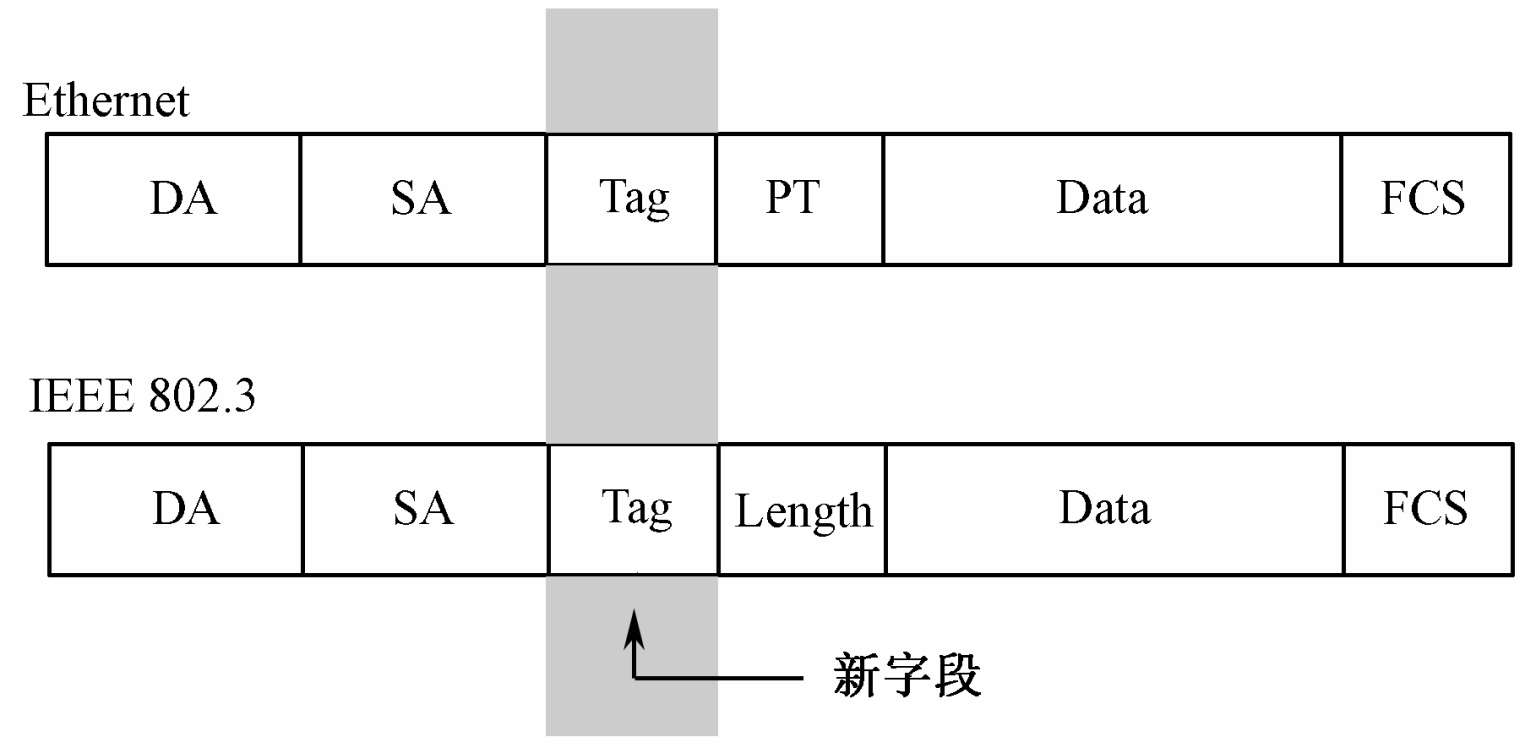

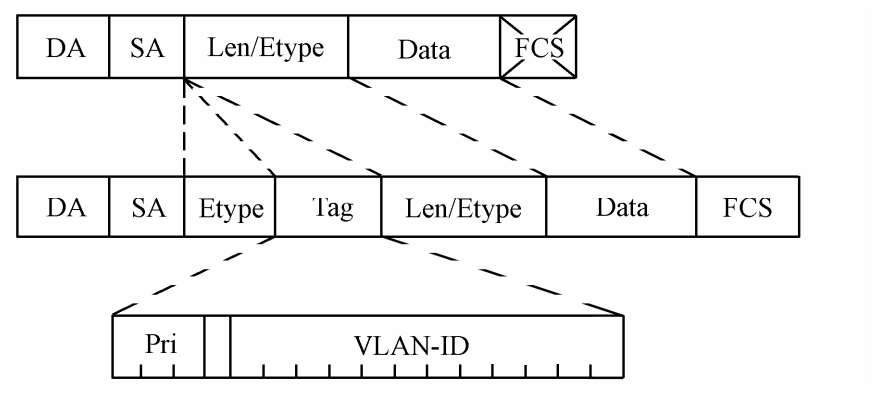

IEEE 802.1q帧的格式如图2-3 和图2-4 所示。不同于ISL帧的是，它是在原始以太帧中间插入了2个字段（图中的Tag位置），每个字段占2Byte，并重新计算FCS值。
图2-3 IEEE 802.1q帧的形成
图2-4 IEEE 802.1q帧的结构
● Etype：其值为 0x8100，代表IEEE 802.1q帧。
● Tag：该 2 Byte字段有 2 个用途，最高 3 比特代表优先级，最低 12 比特代表VLAN。QoS就是使用最高3比特标记数据优先级的，共有7个级别。
提示： 在ISL和IEEE 802.1q数据帧中，称用来标记数据优先级的3比特为服务等级字段（Class of Service, CoS）。IEEE 802.1p标准定义在IEEE 802.1q帧中使用3比特为优先级，因此，在谈到QoS时，也称它为IEEE 802.1p帧。
