三菱FX2N系列PLC有27条基本指令，掌握这些指令不但有助于编写指令表程序，对编写梯形图程序也有很大帮助。

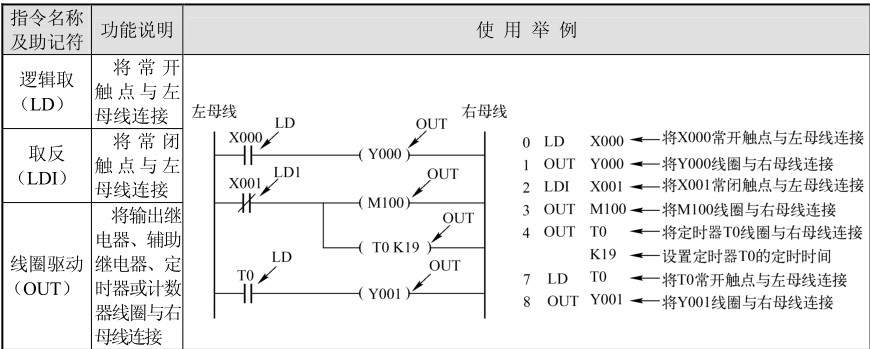

指令说明如下：

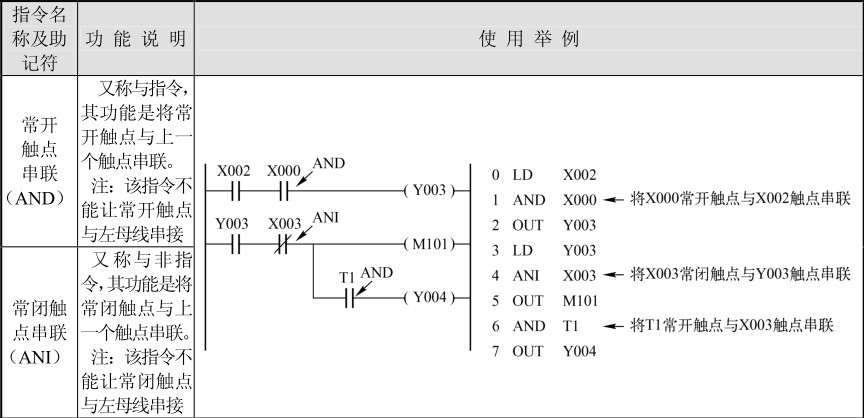

指令说明如下：

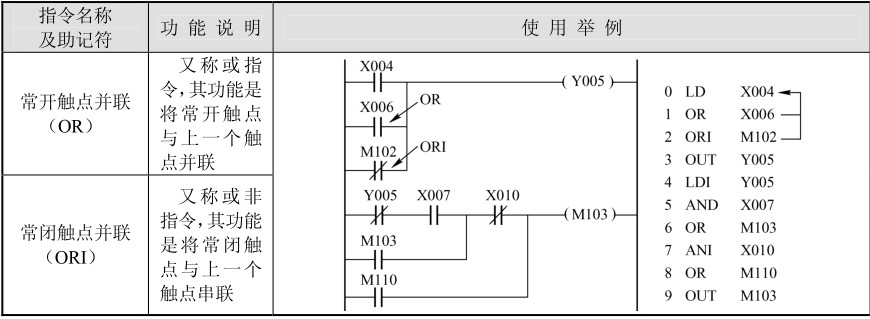

指令说明如下：

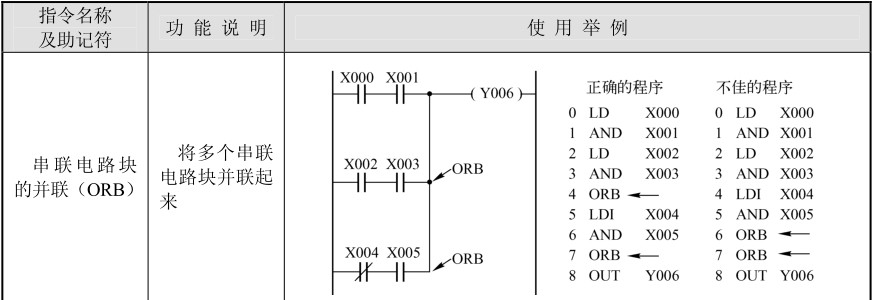

两个或两个以上触点串联组成的电路称为串联电路块。将多个串联电路块并联起来时要用到ORB指令。
指令说明如下：
ORB使用时要注意以下几个要点：
① 每个电路块开始要用LD或LDI指令，结束用ORB指令。
② ORB是不带操作数的指令。
③ 电路中有多少个电路块就可以使用多少次ORB指令，ORB指令使用次数不受限制。
④ ORB指令可以成批使用，但由于LD、LDI重复使用次数不能超过8次，编程时要注意这一点。

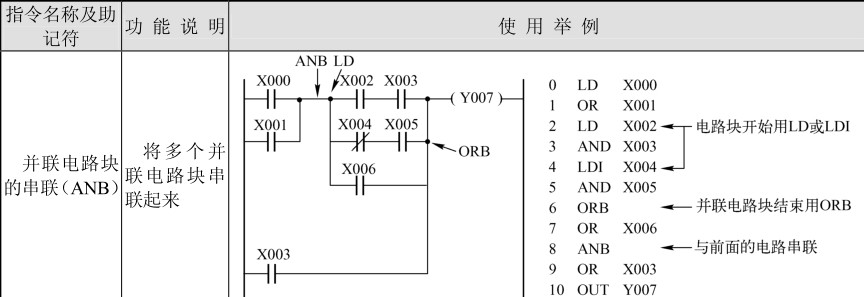

两个或两个以上触点并联组成的电路称为并联电路块。将多个并联电路块串联起来时要用到ANB指令。
指令说明如下：
边沿检测指令的功能是在上升沿或下降沿时接通一个扫描周期。它分为上升沿检测指令（LDP、ANDP、ORP）和下降沿检测指令（LDF、ANDF、ORF）。

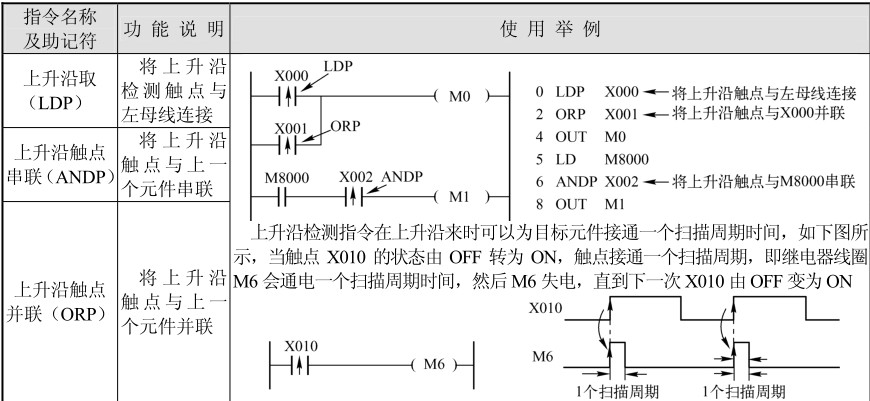

LDP、ANDP、ORP为上升沿检测指令，当有关元件进行OFF→ON变化时（上升沿），这些指令可以为目标元件接通一个扫描周期时间，目标元件可以是输入继电器X、输出继电器Y、辅助继电器M、状态继电器S、定时器T和计数器。
指令说明如下：

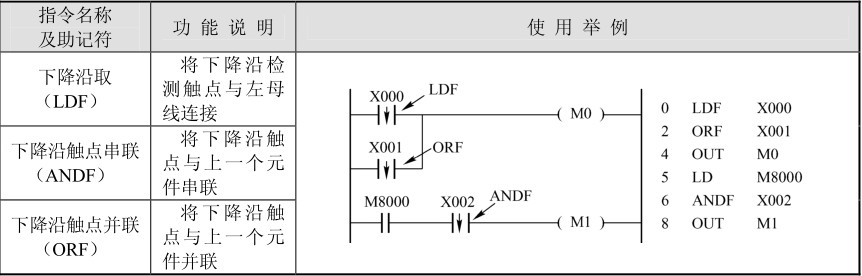

LDF、ANDF、ORF为下降沿检测指令，当有关元件进行ON→OFF变化时（下降沿），这些指令可以为目标元件接通一个扫描周期时间。
指令说明如下：
三菱FX2N系列PLC有11个存储单元用来存储运算中间结果，它们组成栈存储器，用来存储触点运算结果。栈存储器就像11个由下往上堆起来的箱子，自上往下依次为第1、2…11单元，栈存储器的结构如图4-1所示。多重输出指令的功能是对栈存储器中的数据进行操作。
图4-1 栈存储器的结构示意图

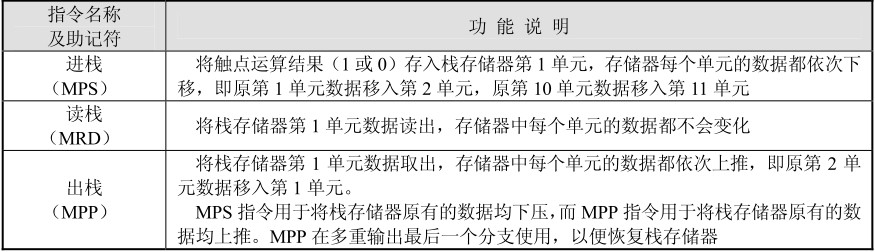

指令说明如下：
MPS、MRD、MPP指令使用的三个例子如图4-2～图4-4所示。

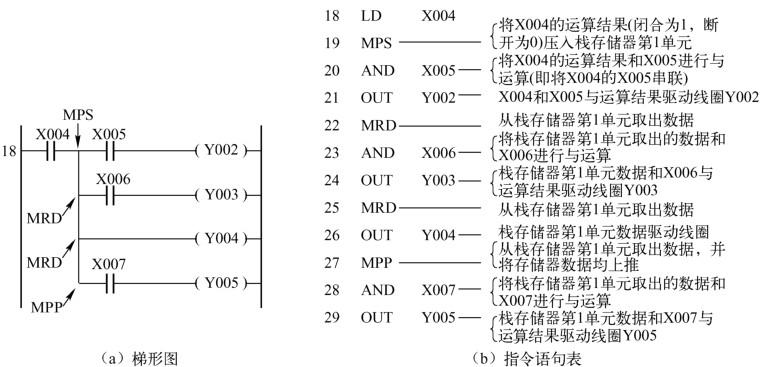

图4-2 MPS、MRD、MPP指令使用举例一
多重输出指令使用要点说明如下：
① MPS和MPP指令必须成对使用，缺一不可，MRD指令有时根据情况可不用。
② 若MPS、MRD、MPP指令后有单个常开或常闭触点串联，要使用AND或ANI指令，如图4-2指令语句表中的第23、28步。
③ 若电路中有电路块串联或并联，要使用ANB或ORB指令，如图4-3指令语句表中的第4、11、12、19步。

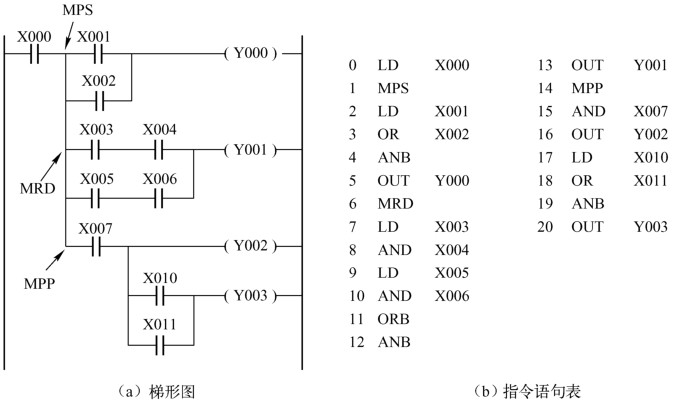

图4-3 MPS、MRD、MPP指令使用举例二
④MPS、MPP连续使用次数最多不能超过11次，这是因为栈存储器只有11个存储单元，在图4-4中，MPS、MPP连续使用4次。
⑤若MPS、MRD、MPP指令后无触点串联，直接驱动线圈，要使用OUT指令，如图4-2所示指令语句表中的第26步。
图4-4 MPS、MRD、MPP指令使用举例三
指令说明如下：
MC、MCR指令使用举例如图4-5所示。

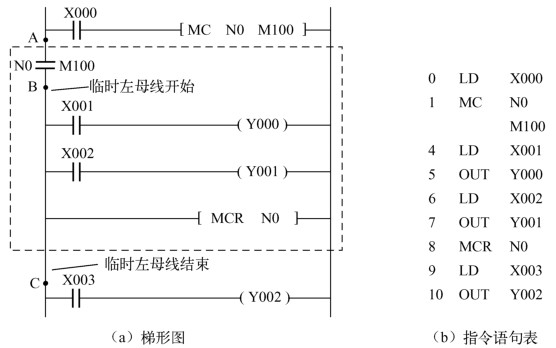

图4-5 MC、MCR指令使用举例
MC主控指令操作由两部分组成：第一部分是主控指令使用的次数，也称主控嵌套层数，用N0～N7表示，通常按顺序从小到大使用；第二部分是操作元件，操作元件通常为输出继电器Y或辅助继电器M，但不能是特殊继电器。
MCR主控复位指令操作次数必须与MC的次数相同，在按由小到大顺序多次使用MC指令时，必须按由大到小相反的次数使用MCR返回。
在图4-5中，当常开触点X000闭合时，嵌套层数为N0的主控指令MC执行，指令使辅助继电器M100线圈得电，辅助继电器M100的常开触点闭合，此时的M100触点称为主控触点，该触点在梯形图转指令语句表时会自动生成，不用人工绘制，它出现在垂直方向，以区别水平方向的普通触点。主控触点M100闭合后，B点与A点接通，B点就成为临时左母线开始点，临时左母线连接的电路称为主控电路（图4-5梯形图中虚线框内部分），主控电路部分梯形图绘制和指令语句表编写与普通方法相同（见指令语句表4～7步），当需要结束主控电路时，可执行MCR指令，临时左母线断开，程序又返回左母线。
指令说明如下：
指令说明如下：

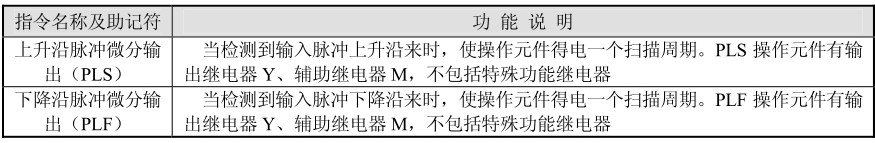

指令说明如下：
PLS、PLF指令使用的例子如图4-6所示。

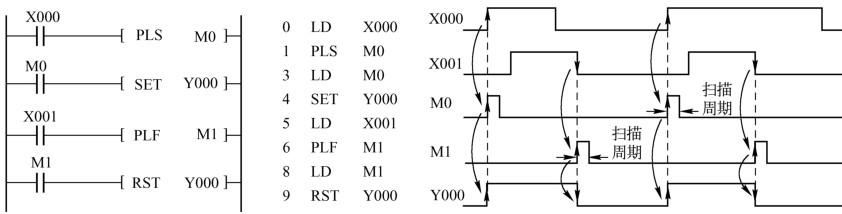

图4-6 PLS、PLF指令使用举例
在图4-6中，当常开触点X000闭合时，一个上升沿脉冲加到[ PLS M0 ]，指令执行， M0线圈得电一个扫描周期，M0常开触点闭合，[ SET Y000 ]指令执行，将Y000线圈置位（即让Y000线圈得电）；当常开触点X001由闭合转为断开时，一个脉冲下降沿加给[ PLF M1 ]，指令执行，M1线圈得电一个扫描周期，M1常开触点闭合，[ RST Y000 ]指令执行，将Y000线圈复位（即让Y000线圈失电）。

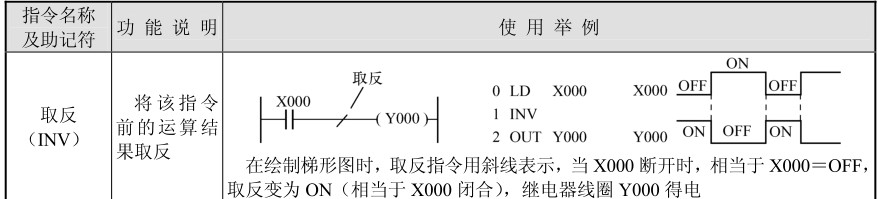

指令说明如下：

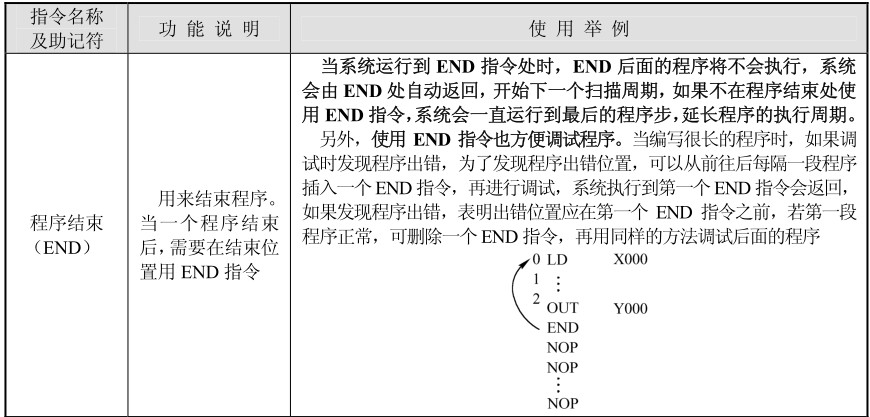

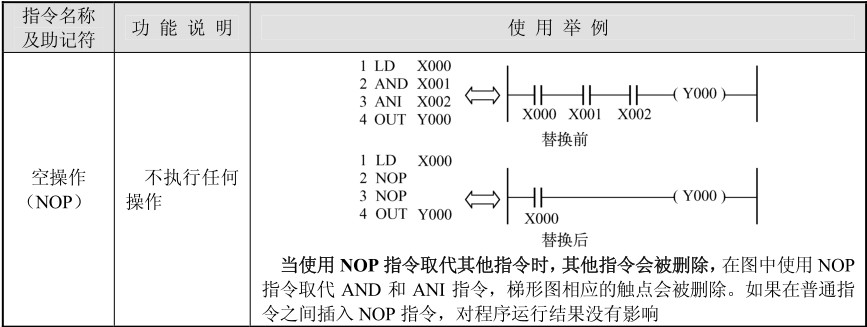

指令说明如下：
