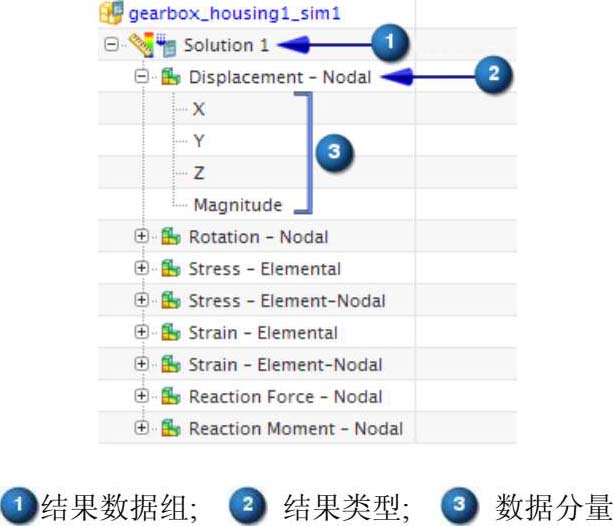

如图 8-4 所示，在Post Processing Navigator中，存取个别的数据分量，操作步骤如下：
Step 01 扩展结果数据组节点。
Step 02 扩展要求的步、子工况、模态或可应用的迭代。
Step 03 对关注的量扩展结果类型节点。
图8-4 数据分量
一旦建立了后处理视图，可以使用Set Result
修改和细化结果。后处理视图取决于你的模型、结果类型和标绘类型，可以控制显示对单元-节点结果的结果平均值、对梁和壳单元的结果位置，用于显示结果的坐标系、比例和其他参数。
在解算期间会有一些物理量，这些物理量可以是：
●标量，如压力和温度。
●矢量，如位移和热流。
●张量，如应力与应变。
对于标量数量，存在一个单个数据分量，可直接从解算器结果文件读取。对于矢量与张量数量，如图 8-5 所示，有多个数据分量，包括：1直接从解算器结果文件读取的矢量或张量分量（列为张量分量的剪切应变是工程应变）；2由NX 从矢量或张量分量计算的数量。
图8-5 多数据分量
列在Post Processing Navigator中的结果类型可以是节点、单元-节点或单元。
●对于节点结果类型，在每个节点上存在每个数据分量的一个值。节点结果的例子是位移、反作用力和温度。
●对于单元-节点结果类型，在每个节点上存在每个数据分量的多个值。通常，共享节点的每个单元在每个节点上存在每个数据分量的一个值。单元-节点结果的例子是应力、应变与热流。
●对单元结果类型，在每个单元的质心上，计算每个数据分量的单个值。单元结果的例子是应力和应变计算。
●对于单元结果类型，可以使用Set Result命令设置用于后处理的平均节点值。
