使用后处理导航器和后处理工具条，可以管理、查看和查询分析结果，主要包括：
●创建节点和单元等高线标绘图。
●创建标记标绘图。
●创建切割平面视图。
●识别数值结果。
●图形化沿路径或横越的结果。

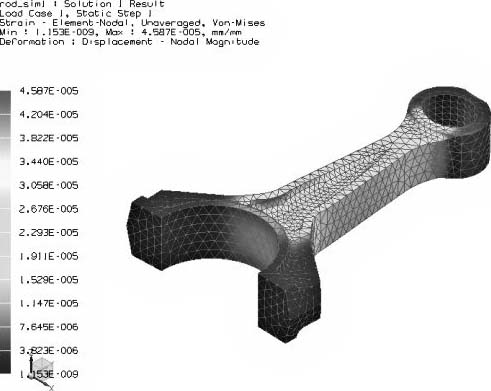

后处理视图如图 8-2 所示。
图8-2 后处理视图
如果想使用后处理器查看高级仿真支持的所有分析类型的结果，可以通过双击Simulation中的任意的Result 节点进入后处理查看器。

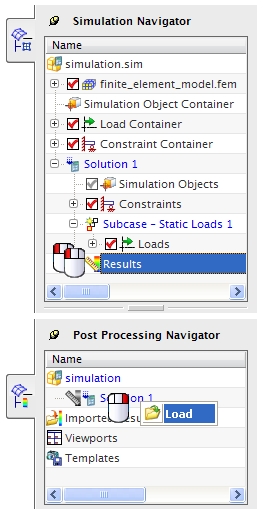

如图 8-3 所示，为了从当前仿真加载结果，可以在 Simulation Navigator中双击 Results节点，或在Post Processing Navigator 中用鼠标右键单击结果数据组节点，在弹出的快捷菜单中选择 Load命令，即可加载。
图8-3 加载分析结果
在使用NX Advanced Simulation输出解算时，软件用解算建立一个文件指针到最终的解算器输出文件。Results 节点出现在 Simulation Navigator中，无论何时加载仿真文件，结果都是有效的。
结果数据组出现在 Post Processing Navigator中，并可对激活的解算重命名。
可以用NX支持的解算器读入分析结果。
●如果要读入单独的结果，用鼠标右键单击Post Processing Navigator 中的 Imported Results 节点，在弹出的快捷菜单中选择 Import Results命令。
●如果要使当前仿真文件与读入结果互相关联，用鼠标右键单击Simulation Navigator中的仿真文件节点，在弹出的快捷菜单中选择 Import Results命令。
可以读入的文件格式部分清单包括：
●.op2（Nastran二进制结果文件）。
●.rst（ANSYS结构）。
●.rth（ABAQUS）。
●.fil（ABAQUS）。
●.odb（ABAQUS）。
●.unv（I-DEAS结果文件）。
●.bun（I-DEAS二进制通用的文件）。
