用户可以在单个仿真文件中定义多个解算方案。采用多个解算方案时，可以：
●探究边界条件或解算选项的变化怎样影响分析结果。
●将它们拖到定义的解算方案和步或子工况中，重用定义的边界条件，如图 7-7 所示。
●在所有解算方案中，使用相同材料与物理特性。

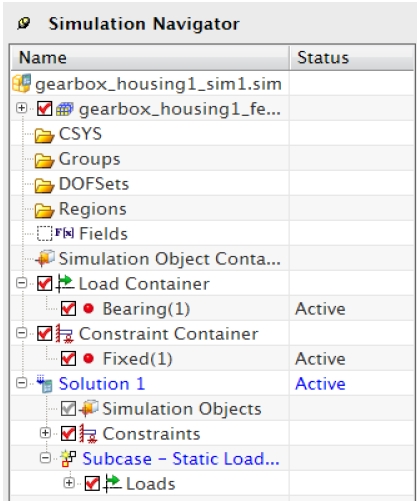

图7-7 重用定义的边界条件
解算案例
目的：利用 SESTATIC 101 解算序列，对轮胎铁架进行结构分析，当松开拖拉螺帽时，仿真使用它的状态。
图 7-8 所示为tire_iron.prt部件。
图7-8 tire_iron.prt部件
要求的数据
表7-8 列出了要求的数据。

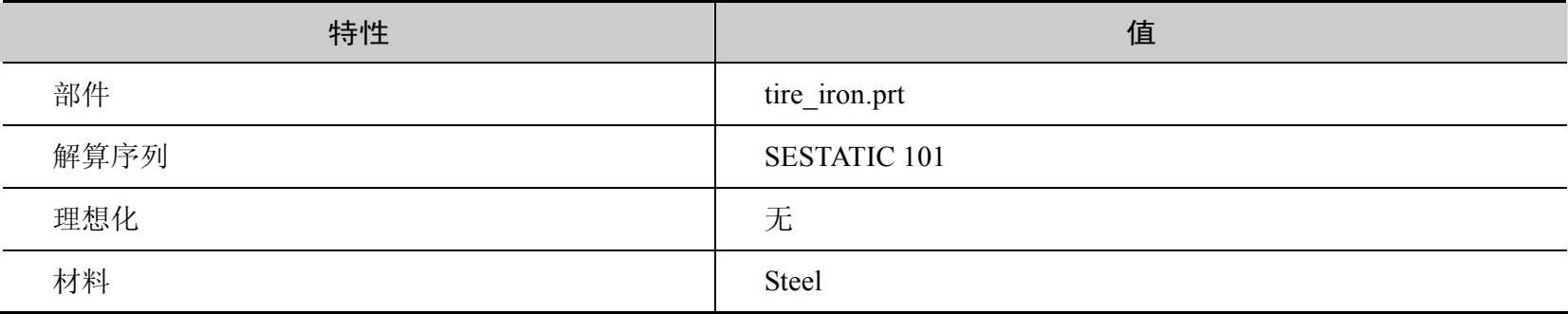

表7-8 要求的数据
作用的约束与载荷如图 7-9 所示。

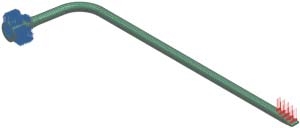

图7-9 作用的约束与载荷
注意
完成此项目的工作流与用在Solving 练习中的相同，此处作用载荷使用Force命令，而不是使用Bearing 命令。下面列出完成分析的操作摘要，包括怎样使用Force 命令。
Step 01 在打开tire_iron.prt后，启动Advanced Simulation并建立一个新的 FEM and Simulation文件。
Step 02 显示FEM文件。
Step 03 定义材料与物理特性，建立 3D网格收集器。
Step 04 用 6mm单元尺寸建立一个CTETRA10 网格，指定网格到在前一步中建立的网格收集器。
Step 05 显示Simulation文件。
Step 06 通过从六角特征选择六个多边形面，作用一个固定平移约束到内部六角特征面上的节点。
Step 07 作用一 350N力。
a. 在Advanced Simulation 工具条的
下拉列表中，选择 Force 命令。
b. 选择力作用的多边形面。
c. 加入 350 N的幅值。
d. 选择Z矢量。
e. 选择Total per Object为分布方法。
Step 08 解算模型。
期待的结果
为了存取分析结果，在 Simulation Navigator中双击 Results。为了观察Von-Mises 应力的云图标绘，在Post Processing Navigator中扩展Solution 1 ，然后扩展Stress-Element-Nodal 并双击 Von-Mises。Von- Mises 应力（in MPa）的最终云图标绘如图7-10 所示。

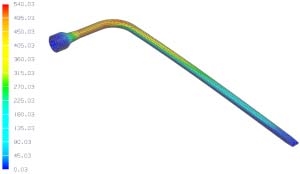

图7-10 Von- Mises 应力云图
完成的项目
为了便于用户进行参考，此项完成后的模型放在.Parts_C7\Solving中。
