在定义网格、设置边界条件并准备了 FE 模型之后,即可解算模型。
解算格式化大批数据卡片组或输入文件后,可自动开始处理,还可以选择写出解算器输入文件而不解算它。
解算与子工况
存储在仿真文件中的解算方案含有一组载荷、约束与仿真对象。
解算器中的每个解算方案都含有附加的称为步或子工况的存储单元,如图 7-2 所示。每个步或子工况保存解决方案实体,如载荷、约束与仿真对象。
●NX Nastran 结构解算器:约束可以被存储在主解算方案或子工况中; 载荷被存储在子工况中。
●NX Nastran 热解算器: 载荷和约束被存储在子工况中。

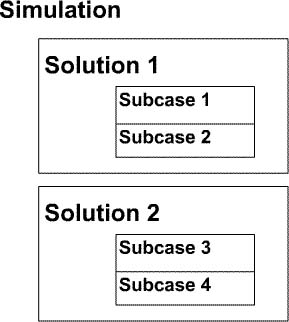

图7-2 解算方案与子工况
Step 01 在 Simulation Navigator中,选择解算方案节点。
Step 02 用鼠标右键单击该节点,在弹出的快捷菜单中选择Model Setup Check命令。
Step 03 打开信息窗口,如图 7-3 所示,可根据其中的提示信息进行相应的修改。

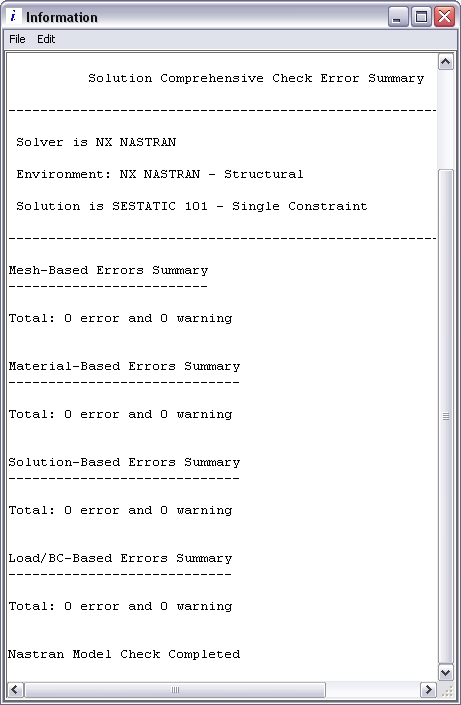

图7-3 信息窗口
Step 01 在 Simulation Navigator 中,用鼠标右键单击解算方案节点,选择Solve命令,打开Solve 对话框。
Step 02 在 Solve对话框中的Submit下拉列表中选择相应选项。
Step 03 单击Edit Solution Attributes按钮,修改解算方案的选项。
Step 04 单击Edit Solver Parameters按钮,修改解算器中的设置。
Step 05 单击 OK按钮运行解算,并且打开以下窗口:
(1)列出模型设置检查结果的 Information 窗口。
(2)列出解算状态的 Analysis Job Monitor。
(3)可让用户进行查看的 Solution Monitor(仅针对 NX Nastran的解算)。
分析完成时,Results节点出现在Simulation Navigator中。
解算属性为选择的解算器定义选项。在解算前,可以为新解算方案或为已存解算方案定义解算属性。
有效的选项取决于解算器类型如 NX Nastran、分析类型如Structural、Linear Static和解算类型如SESTATIC 101—Single Constraint,如图 7-4 所示。

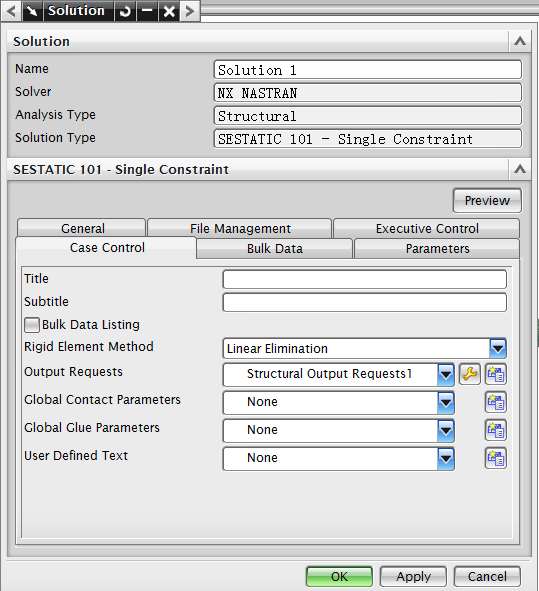

图7-4 解算属性
解算属性中的输出请求(Output Requests)可识别解算器中输出的数据类型,如图 7-5所示。某些输出类型为默认选项,用户也可选择其他类型。
用户可以存储重新命名的输出请求组,并在其他解算方案中重用它。

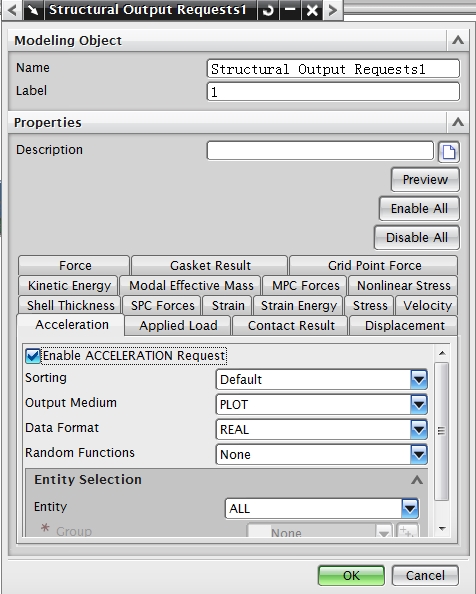

图7-5 输出请求
解算器参数包括对选择的解算器进行的各种设置,如图 7-6 所示。

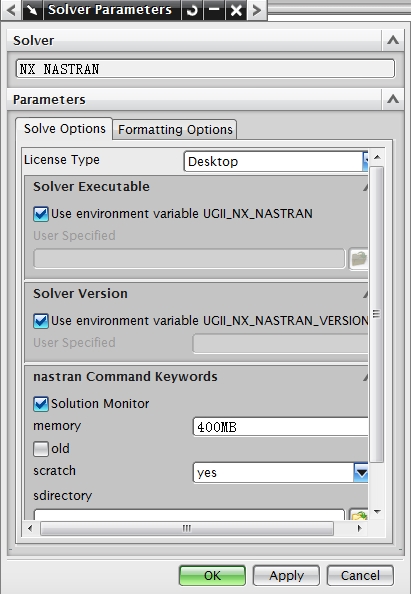

图7-6 解算器参数
