边界条件管理
在Simulation Navigator中，可以：
●编辑定义边界条件的选项。
●从一个解算方案复制边界条件到另一个解算方案。
●从一个解算方案移除复制的边界条件。
●重命名边界条件。
当编辑一个边界条件时，可以将它作用到其他对象上，或改变定义它的任何选项。
Step 01 在Simulation Navigator激活的仿真中，用鼠标右键单击Boundary Condition，在弹出的快捷菜单中，选择Edit命令。
Step 02 在Edit（Boundary Condition）对话框中，输入名称、大小或其他选项的新值，也可以选择将边界条件作用到模型中的其他对象上。
Step 03 完成设置后单击OK按钮。
删除边界条件
删除边界条件，操作步骤如下。
Step 01 在Simulation Navigator激活的仿真中，扩展边界条件容器（Load Container、Constraint Container或Simulation Object Container）。
Step 02 用鼠标右键单击边界条件名称，弹出快捷菜单。
Step 03 选择Delete命令后，将移除该边界条件的所有实例。
移除解法中的边界条件
移除解法中的边界条件，操作步骤如下。
Step 01 在Simulation Navigator激活的仿真中，用鼠标右键单击边界条件名称，弹出快捷菜单。
Step 02 选择Remove，该边界条件就从解法中移除，但它仍列在该仿真之下。
复制边界条件，操作步骤如下。
Step 01 在Simulation Navigator激活的仿真中，扩展边界条件容器（Load Container、Constraint Container或Simulation Object Container）。
Step 02 用鼠标右键单击边界条件名称，弹出快捷菜单。
Step 03 选择Close命令，边界条件副本就被添加到激活的仿真中。
Step 01 在Simulation Navigator激活的仿真中，扩展边界条件容器（Load Container、Constraint Container或Simulation Object Container）。

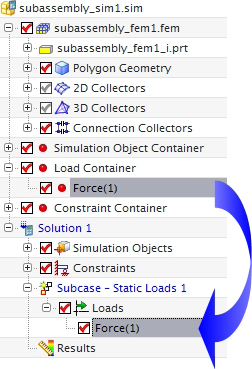

Step 02 选择一个边界条件并将其拖曳到在求解方案中的一个容器中，如图 6-25 所示。
例如，如果选择了一个力，则可以拖曳它到解法中的一个Load容器中。
图6-25 拖拽边界条件到解法中
使用菜单重命名
Step 01 在Simulation Navigator激活的仿真中，用鼠标右键单击边界条件名称，弹出快捷菜单。
Step 02 在快捷菜单中选择表。
Step 03 输入边界条件的新名称，边界条件的所有实例都将重命名。
双击边界条件名称重命名
Step 01 在Simulation Navigator激活的仿真中，双击边界条件名称。
Step 02 输入边界条件的新名称。
Step 03 在Simulation Navigator窗口中单击，接受更改，边界条件的所有实例都将重命名。
