6.1 边界条件

6.1.1 边界条件综述

边界条件包括载荷、约朿和仿真对象。

●当仿真文件被激活时，可被施加到模型上。

●可被施加到几何体（面、边缘和顶点）或有限元实体（节点、单元）上。

●可用选定的解算器语言创建。

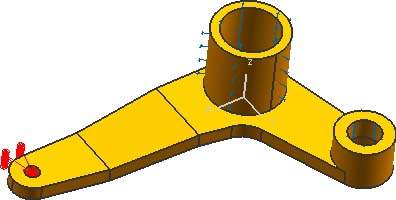

图 6-2 所示为一个施加载荷与约束的几何体模型。

6.1.2 基于几何体与基于有限元的边界条件

边界条件可以被施加到

●几何体：边缘、面、顶点和点。

●有限元实体：节点、单元、单元面和单元边缘。

基于有限元的边界条件对下列三种情况是有用的：

●读入没有相关几何体的网格。

●没有由几何体定义的位置。

●在抽取时被移去小面或边缘区。

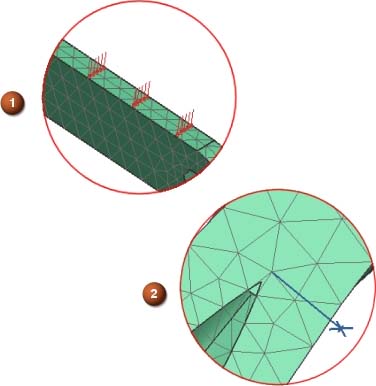

如图 6-3 所示，1为施加到多边形面的压力，2为施加到节点的用户定义约束。

6.1.3 边界条件显示

显示载荷与约束图形后，可以修改边界条件符号的颜色、线宽或大小。

为了调整符号显示，可在Simulation Navigator中，使用边界条件右键快捷菜单中的Style命令；可以使用Customer Defaults，设置边界条件的默认显示。

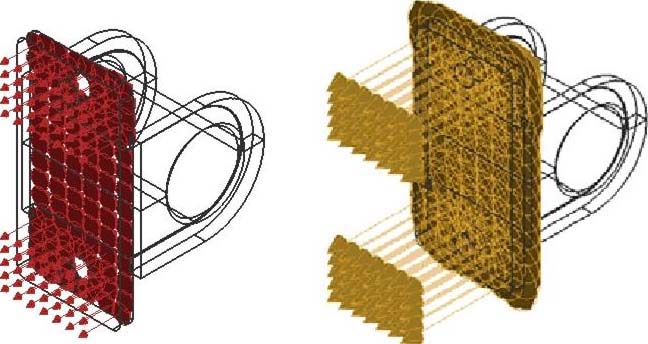

图 6-4 所示为同一边界条件的不同显示。
