本章将学习：

●当运行Teamcenter Integration时，怎样与高级仿真交互。

什么是Teamcenter 和Teamcenter Integration for NX

Teamcenter 是一种与 NX 结合使用的数据管理工具。在 Teamcenter Integration 模式下使用 NX 时，Teamcenter 做为一个单独进程同时运行。由于这两个程序可进行通信，因此可在 Teamcenter 数据库中创建、存储和访问数据。

Teamcenter Integration for NX 组合了NX 在建模中的几何造型和由几何形状生成数据的能力，以及Teamcenter在某种控制方式中存储和恢复数据的能力。

集成的NX和Teamcenter提供：

●NX部件和相关文件的管理。

●超越操作系统的能力，改进对数据访问的控制。

●能够容易地修改NX的部件，并将一个部件的所有修改版本保存在一起。

●能够方便地组织数据到用户定义的文件夹。

●能够手动和自动迁入和迁出数据。

●能够轻易地找到存储的数据。

●为工作组和企业进行合作提供方便。

Teamcenter Integration for NX环境中的NX与本地模式NX的区别

当运行Teamcenter Integration for NX时，其对话框在外观上类似标准NX的对话框。取代直接工作在操作系统中的文件，Teamcenter Integration for NX可以让用户在Teamcenter数据库中搜索和选择文件。

在Teamcenter Integration for NX模式下的NX有以下优势：

●无须为你的部件指定目录的路径名称。Teamcenter Integration for NX可为用户组织和查找部件。

●用户可以直接在数据库中创建、访问和修改部件文件

●当载入装配时可以提供配置规则，以确定从数据库中载入组件部件的版本。

●相关的文件如绘图和制造文件可以与主模型几何体一起被组织，因此它们易被查找和管理。

Teamcenter for Simulation 支持

Teamcenter Integration for NX包括对 Teamcenter for Simulation 数据模型的支持。Teamcenter for Simulation 是 Teamcenter 的一种打包式解决方案，使用户可以跟踪和管理有限元分析数据。

使用此数据模型和数据集，用户可以：

●跟踪 FEM 和仿真文件的项目版本。在创建新的 FEM 或仿真文件时，指定编号和版本。

●在一个锁定的主模型部件上，创建 FEM 和仿真文件。

●在Teamcenter 中的仿真数据上执行数据引用的查询。例如，可以查找为一个特定主模型部件定义的所有仿真。

●创建 CAE 数据项目版本，并在 Teamcenter 客户端的 CAE 结构编辑器中编辑CAE 数据关系。

Teamcenter Integration 也提供对用于仿真数据的传统Teamcenter数据模型的支持。

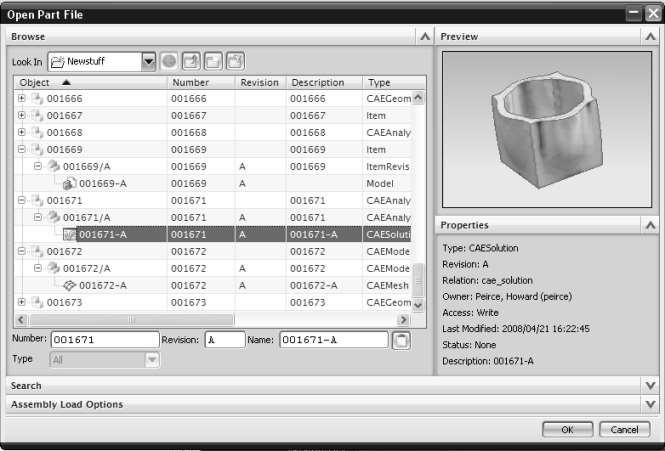

图 4-1 所示为在 Teamcenter环境下的NX文件打开对话框。

使用Teamcenter for Simulation在Teamcenter Integration 模式中创建与保存数据

当使用 Teamcenter for Simulation在 Teamcenter Integration 模式中创建与保存数据时，注意下列不同：

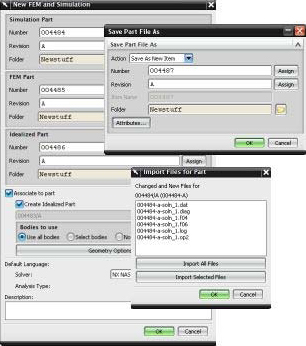

●New FEM and Simulation对话框中包括一些域，使用 Teamcenter for Simulation 数据模型时可在这些域中为理想化部件、FEM 和仿真文件指定编号和版本。

●在保存解算模型时，系统会提示用户导入任一由解算器生成的文件以及报告。这些文件将存储在CAE分析项目版本下的数据集容器中。

●当保存使用传统数据模型存储的数据时，它将自动迁移到Teamcenter for Simulation数据模型中。当选择File→Save 或 File→Save As命令时，将显示Save As 对话框，在对话框中可以为迁移数据的新项目版本指定编号和版本，如图 4-2 所示。

Teamcenter for Simulation数据模型

在 Teamcenter for Simulation 数据模型中，理想化部件文件、FEM 文件及仿真文件存储为单独项目版本，它们与主模型部件以及彼此之间又存在定义关系。

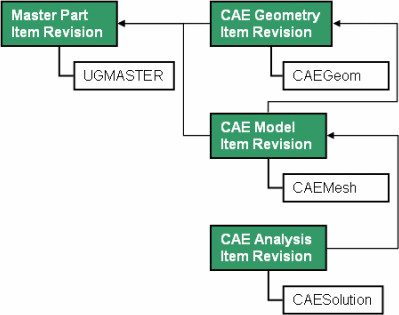

仿真文件数据模型如图 4-3 所示。

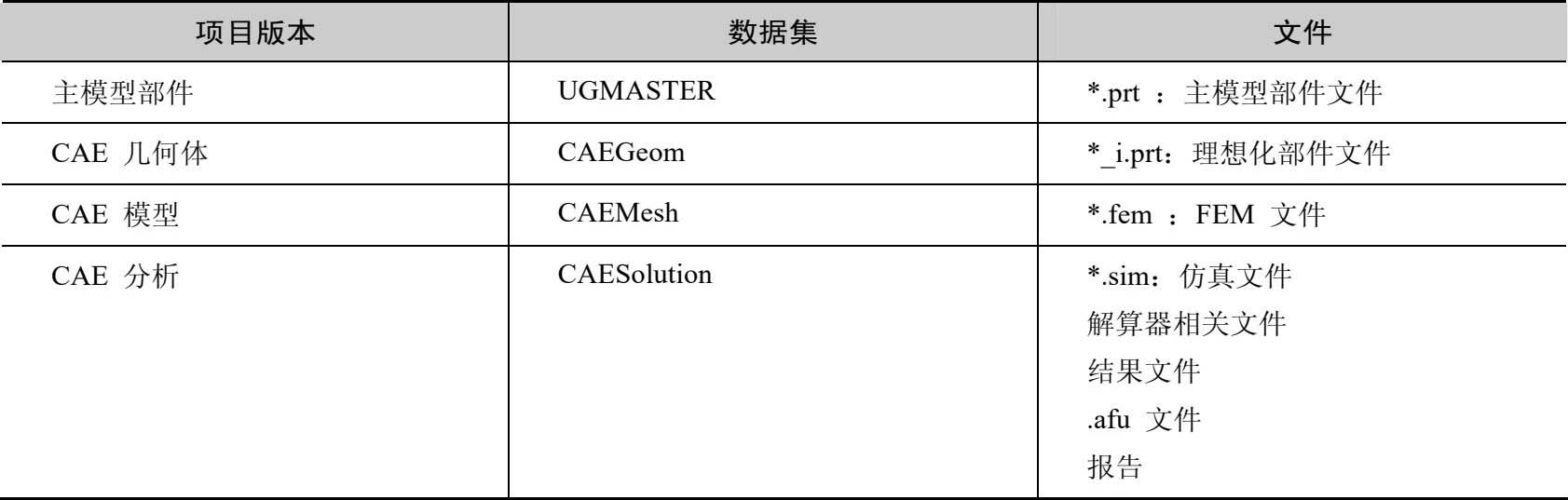

表4-1 显示了每个项目版本的数据集，并列出了与每个数据集关联的NX文件。

Teamcenter Integration for Simulation 中的装配FEM

在 Teamcenter 中，将装配 FEM 定义为 CAE 模型项目版本加上 BOM 视图版本（BVR）。BOM 视图版本定义构成装配 FEM 的组件 FEM 和子装配 FEM。

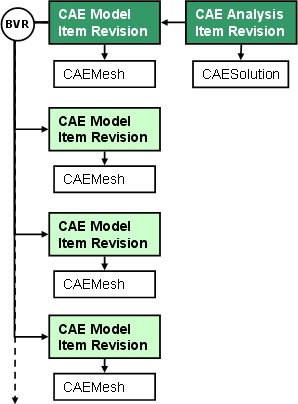

图 4-4 所示为装配 FEM 的数据模型。

仿真搜索视图

如图 4-5 所示，Simulation Search View 允许在Teamcenter中搜索与当前项目相关的CAE 项目。它是Simulation Navigator 中的 Simulation File View 面板的一个延伸。

查找相关的 CAE 项目

如图 4-6 所示，用鼠标右键单击Simulation File View中的某个项目版本，在弹出的快捷菜单中选择Find CAE Items命令，可进行相应项目的查找。

（1）用鼠标右键单击主模型部件项目版本，可查找所有相关的主模型部件的理想化部件项目版本及 FEM项目版本。

（2）用鼠标右键单击理想化部件项目版本，可查找所有相关的理想化部件的 FEM 项目版本。

（3）用鼠标右键单击FEM项目版本，可查找所有相关的仿真项目版本。

创建可控制仿真数据副本

Clone命令允许用户在单一操作中创建一个可控制的全模型数据副本，用户可为每个项本版本规定数目与版本级别创建模型结构的副本。

为进行此操作，需要显示仿真文件并使用Clone SIM命令。

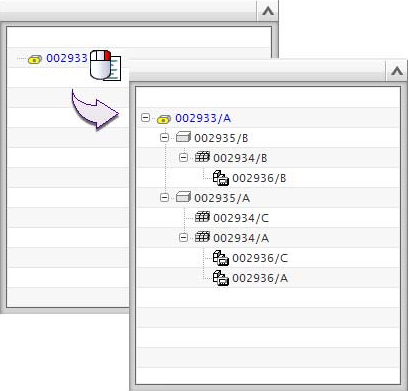

注释：如图 4-7 所示，克隆的仿真文件对整个数据结构（突出显示）进行了复制。

还可以克隆FEM 文件，在克隆 FEM文件时，会克隆理想化部件，但不克隆仿真文件。要克隆 FEM文件，先要显示 FEM 文件并使用Clone FEM命令。

克隆的FEM 文件如图 4-8 所示。

注释：克隆FEM文件时，还克隆了理想化部件。

导入和导出数据

●Import Assembly（导入装配）可将本地操作系统中的数据添加至 Teamcenter 数据库。

●Export Assembly（导出装配）可将 Teamcenter 数据的非受管理副本放置在本地操作系统中。

当使用 Teamcenter for Simulation 数据模型导入仿真文件时，软件将依赖目标关系来查找相关文件。如果导入仿真文件，所有关联数据都将随其导入。如果导入 FEM 文件，则只导入 FEM 文件、理想化部件文件和主模型部件。 a46vKZryXkyAc1lgIwUcFcIaznoIXXa5qQJ5raozhv42ZeJ3g4B4/Lk3gJqOSCNS
