本章将学习：

●选择方法概述。

●智能选择器选项。

●几何体对象选取方法。

●有限元对象选取方法。

●创建组。

选择方法概述

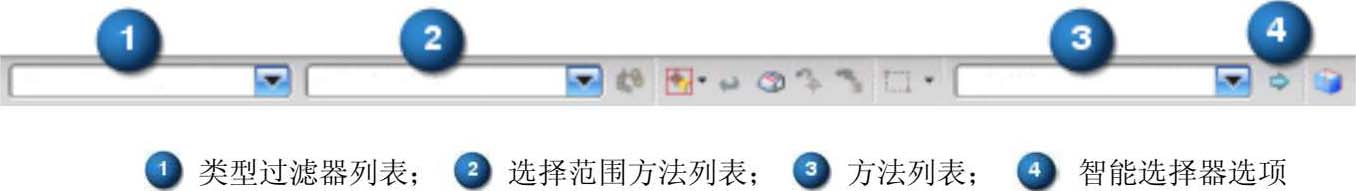

在选择对象时，如果采用选择条上的Method 列表，选择相关的物体会更方便、更有效。选择了一个方法后，过滤器列表的过滤类型会自动更新，仅展示适合于那个方法的类型。选择条如图 3-1 所示。

例如，假定要施加轴承载荷于一个体中的所有圆柱面。软件提示选择圆柱面时，设置Method为Cylinder Face，然后选择多面体，软件会自动选择体上的所有圆柱面。

选择方法支持

当执行如下任务时，选择方法是可用的。

●利用Show Only或者Show Adjacent控制实体的显示。

●创建网格。

●手工创建和编辑节点与单元。

●创建FE组。

●创建节点和单元组。

●创建载荷和约束。

在任何时候，执行的操作和环境不同，选择的方法和类型也会相应发生变化。

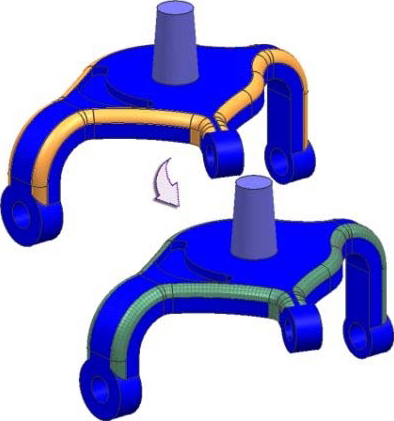

为了存取Method 列表和Smart Selector Options，必须采用支持选择方法的命令。图3-2 所示是一个选择圆角进行网格优先划分的例子。

设置智能选择器选项

选择方法采用各种标准来确定不同的多边形几何体是否以及如何相关。

例如，这些标准用于确定两个面之间的最大角度为多大时可认为是相切的，或者确定圆角面的最小和最大半径范围。当对一个复杂部件进行操作时，可以依据模型来调整这些标准，或设定过滤类型。

单击选择条上的智能选择器选项 可控制这些标准。

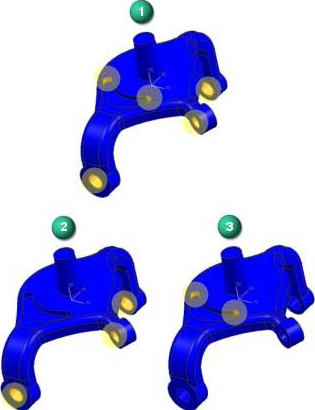

例如，假定要在一个部件中许多圆柱面间进行选取，设定圆柱和圆角面最小和最大角度，利用该方法就可以更有效地过滤选择，只选择所需要的面，如图 3-3 所示。

几何体选取方法

可以从如下方法中选择多边形几何体的面。

●Circular Edge（圆形边缘）：选择一个面或体。软件选择在Smart Selector Options中标准的所有圆形边缘。

●Tangent Faces（相切面）：选择一个面。软件选择该面和与这个面相切的所有面。

●Adjacent Faces（相邻面）：选择一个面或边缘。软件选择该面和与这个面相邻的所有面。

●Fillet Faces（圆角面）或Cylinder Faces（圆柱面）：选择一个多边体。软件选择在该体上所有匹配Smart Selector Options标准的圆角面和圆柱面。

●Sliver Face（狭长面）：选择一个多边形几何体。软件选择所有小于Smart Selector Options中的Sliver Tolerance设定值的狭长面。

●Related Faces（相关面）：选择一个网格、单元或者节点。软件选择与这些对象相关的所有面。

有限元选取方法

取决于当前正在执行的命令，可以从如下方法中选择节点和单元。

●Related Nodes（相关节点）：选择一个网格、单元或者多边形几何体。软件将选择与选择实体相关的所有节点。

●Nodes by Feature Angle（特征角度范围节点）：选择一个节点。软件将选择所有在相切单元面上的节点，相邻单元面法向矢量间的特征角小于定义的特征角度值就视为相切。

●Nodes by Feature Edge（特征边缘上节点）：选择一个单元的自由边缘。软件选择所有在相邻特征单元边缘上的节点。

●Element by Feature Angle（特征角度范围单元）：选择一个单元。软件选择所有相切单元面的单元，相邻单元面法向矢量间的特征角小于定义的特征角度值就视为相切。

●Related Elements（相关单元）：选择多边体几何。软件会选取与该几何体相关的所有单元。

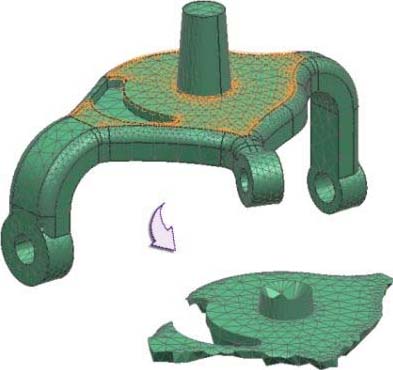

图 3-4 所示是按照有关的方法选取的单元。

创建组

使用新建组命令可将模型组织为子集。组（Group）是用户或系统定义的FE和设计实体的集合。一个组里可以包含多种类型的实体。可以存储以下实体到一个组内。

●Nodes（节点）。

●Elements（单元）。

●Meshes（网格）。

●Mesh points（网格点）。

●Points（点）。

●Polygon faces（多边形几何面）。

●Polygon Bodies（多边形几何体）。

●Curves（曲线）。

●Coordinate Systems（坐标系统）。

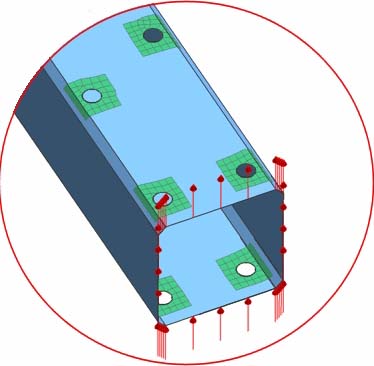

图 3-5 所示为一个组织的单元组。

在创建组时采用的是轻量化实体。例如，利用网格和实体代替节点、单元和曲面。这些实体提供一个快速查看大模型的方法。

在对网格或实体的一个子集进行操作时，只有节点、单元和曲面能够被加入到组内。操作也可以是施加的载荷或者查看模型的一个子集（Subset）。

在创建和显示单元组时，相关的单元可以被显示和选取。在创建和显示节点组时，相关的节点可以被显示和选取。

组的选取方法

依据用户当前正在使用的命令，可以使用以下方法选择属于FE组内的对象。

●Faces by Group（组内面）：在Simulation Navigator 中选择一个“组”节点，软件会选择该组内的所有面。如果选择任意实体，软件会选择该实体所属组内的所有面。

●Nodes by Group（组内节点）：在Simulation Navigator 中选择一个“组”节点，软件会选择在那个组内的所有节点。如果选择任意实体，软件会选择该实体所属组内的所有节点。

●By Group（组）：在Simulation Navigator 中选择一个“组”节点，软件会选择在那个组内的所有实体。如果选择任意实体，软件会选择该实体所属组内的所有实体。 a46vKZryXkyAc1lgIwUcFcIaznoIXXa5qQJ5raozhv42ZeJ3g4B4/Lk3gJqOSCNS
