2.3 仿真导航器视图

物理特性与材料视图

在 Simulation Navigator 中，数据的标准视图按单元顺序组织数据，即所有网格收集器放在一起，对于 2D、1D 和 0D 网格收集器也一样。

对含有多个网格收集器的大模型，这种方式有助于判断网格中物理与材料特性是怎样分布的。

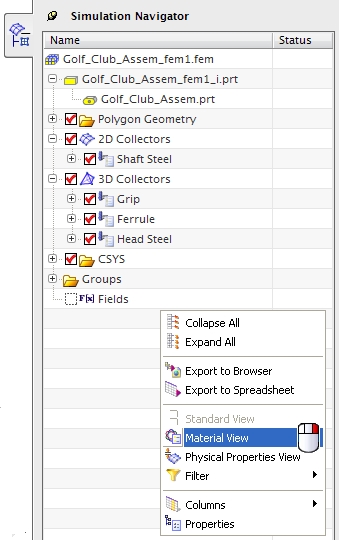

如图 2-7 所示，当遇到含有多个网格、材料和物理特性表的较大模型时，可以利用Physical Properties View 和 Material View 快速决定哪些网格共享相同的物理特性表，哪些网格和多面体共享相同的材料。

物理视图

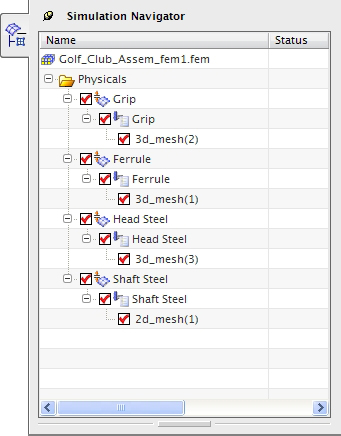

用鼠标右键单击Simulation Navigator 的空白区域，在弹出的快捷菜单中选择 Physical Properties View命令，扩展 Physicals文件夹，可查看在模型中定义的所有物理特性表，如图 2-8 所示。如果一个物理特性表当前被指定到一个网格收集器，使用扩展物理特性表节点可查看利用那个物理特性表的所有网格收集器。扩展No Physical节点可以查看没有指定物理特性表的所有网格节点。

用鼠标右键单击Physicals 文件夹，在弹出的快捷菜单中选择Manage Physicals命令，将弹出Physical Property Tables Manager 对话框。

材料视图

用鼠标右键单击Simulation Navigator 的空白区域，在弹出的快捷菜单中选择 Material View命令。

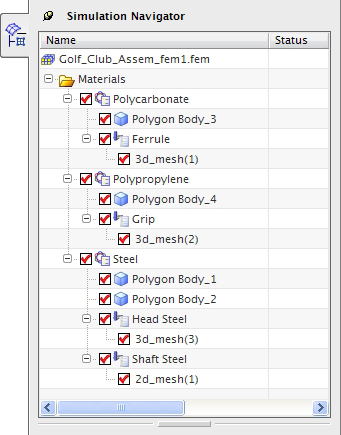

扩展Materials 文件夹，查看在模型中定义的所有材料，如图 2-9 所示。如果一个材料当前被指定到网格收集器或在模型中的多面体，扩展材料节点可查看利用那个材料的所有网格收集器和多面体。扩展 No Material 节点可以查看没有指定材料的所有实体。

用鼠标右键单击Materials 文件夹，在弹出的快捷菜单中选择 Manage Materials命令，将弹出Assign Material 对话框。

仿真文件视图

仿真文件视图是一个特殊浏览器窗口，存在于仿真导航器中，该窗口：

●显示所有已加载的部件，以及这些部件到主模型部件层次关系中的所有 FEM 和仿真文件。

●允许轻松更改显示的部件，方法是双击要显示的部件。

●如果某一实体正在显示，图标则显示为彩色，且名称会高亮显示。

●如果某一实体当前未显示，图标则变灰。

●允许在任何设计或理想化部件上创建新的 FEM 和仿真文件，而不必首先显示部件。

●允许快速在FEM文件网格和仿真文件的边界条件和求解控制之间切换浏览。

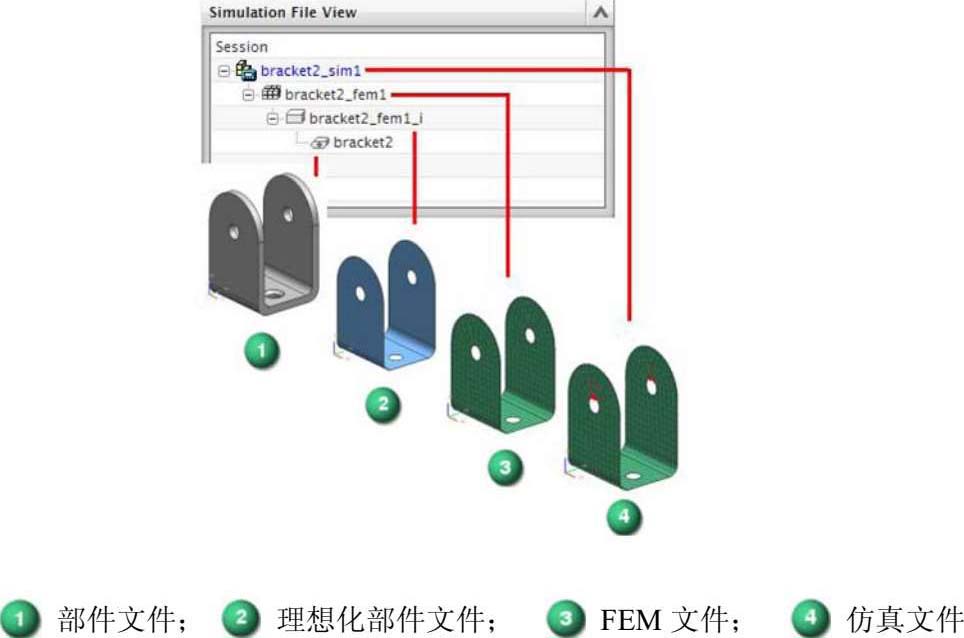

仿真文件视图如图 2-10 所示。
