2.2 仿真导航器的功能

建立新实体

通常，可以用鼠标右键单击树中任意容器节点去建立相应实体的一个新实例，例如：当显示 FEM 文件时，可以用鼠标右键单击 3D Collectors节点，使用快捷菜单中的命令建立一新网格改集器或 3D网格，如图 2-2 所示。

在显示仿真文件时，可以用鼠标右键单击Load Container 节点，建立新载荷，或用鼠标右键单击某一解决方案，为其建立新的子工况。

控制显示

通过选择可见性复选框，可以控制在Simulation Navigator中实体的可见性，如图 2-3所示。

●红色钩 表示对象是可见的。

●灰色钩 表示对象是隐藏的。

编辑与管理实体

可以通过在 Simulation Navigator中用鼠标右键单击实体节点，在弹出的快捷菜单中选择 Edit命令，编辑任一定义的实体，用于建立实体的对话框，可以按需修改属性与选项，如图 2-4 所示。

也可以快速重命名，或者删除定义的实体和查看关于定义实体的信息。

拖放实体

Simulation Navigator 支持有限的拖放功能：

●当显示 FEM 文件时，可以从一个网格收集器拖曳一个网格，并将其放到另一个相同单元序的网格收集器中。

●当显示仿真文件时，可以从模型中适当的容器拖拽边界条件，并将其放在一个解算中的相应容器中，如图 2-5 所示。

过滤

默认情况下，Simulation Navigator 包括坐标系、组、DOF 组、区和域等容器。如果很少使用这些实体或为了减少混乱，可以应用过滤器从导航器中移除这些实体的任意一个或全部实体。

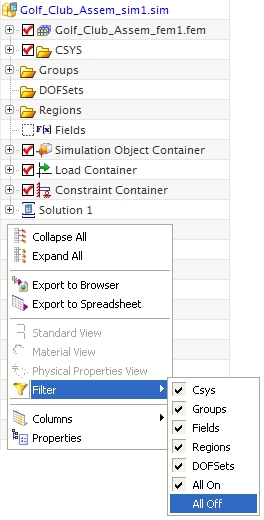

如图 2-6 所示，用鼠标右键单击导航器的空白区域，在弹出的快捷菜单中选择 Filter命令，然后选择要隐藏或显示的实体类型。
