在Autodesk Inventor 2013中，需要用户自己设定的环境参数很多，工作界面也可由用户自己定制，这样会使得用户可根据自己的实际需求对工作环境进行调节，一个方便高效的工作环境不仅让用户心情舒畅，还可大大提高工作效率。本节我们将着重介绍如何定制工作界面，如何设置系统环境。
预习重点
◎ 如何定制工作界面。
◎ 如何设置系统环境。
在Autodesk Inventor 2013中，可通过“文档设置”对话框来改变度量单位、捕捉间距等。
【执行方式】
功能区：单击“工具”标签栏“选项”面板上的“文档设置”按钮
。
【操作过程】
执行上述操作后，打开如图1-30所示的“文档设置”对话框。

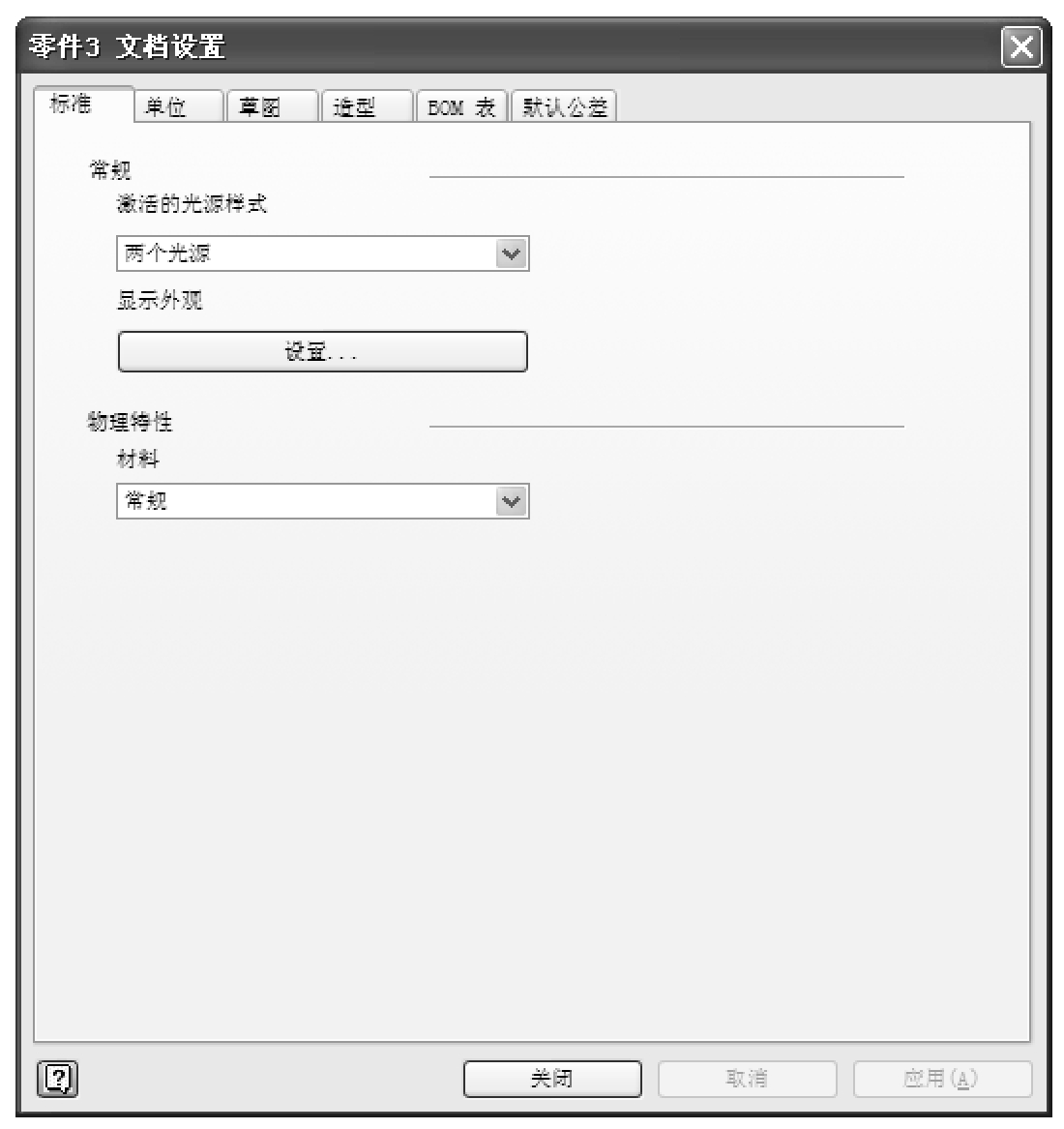

图1-30 零件环境中的“零件3 文档设置”对话框
【选项说明】
（1）“标准”选项卡：设置当前文档的激活标准。
（2）“单位”选项卡：设置零件或部件文件的度量单位。
（3）“草图”选项卡：设置零件或工程图的捕捉间距、网格间距和其他草图设置。
（4）“造型”选项卡：为激活的零件文件设置自适应或三维捕捉间距。
（5）“BOM表”选项卡：为所选零部件指定BOM表设置。
（6）“默认公差”选项卡：可设定标准输出公差值。
【执行方式】
功能区：单击“工具”标签栏“选项”面板上的“应用程序选项”按钮
。
【操作过程】
执行上述操作后，打开“应用程序选项”对话框，在对话框中选择“常规”选项卡，如图1-31所示。下面讲述系统环境的常规设置。

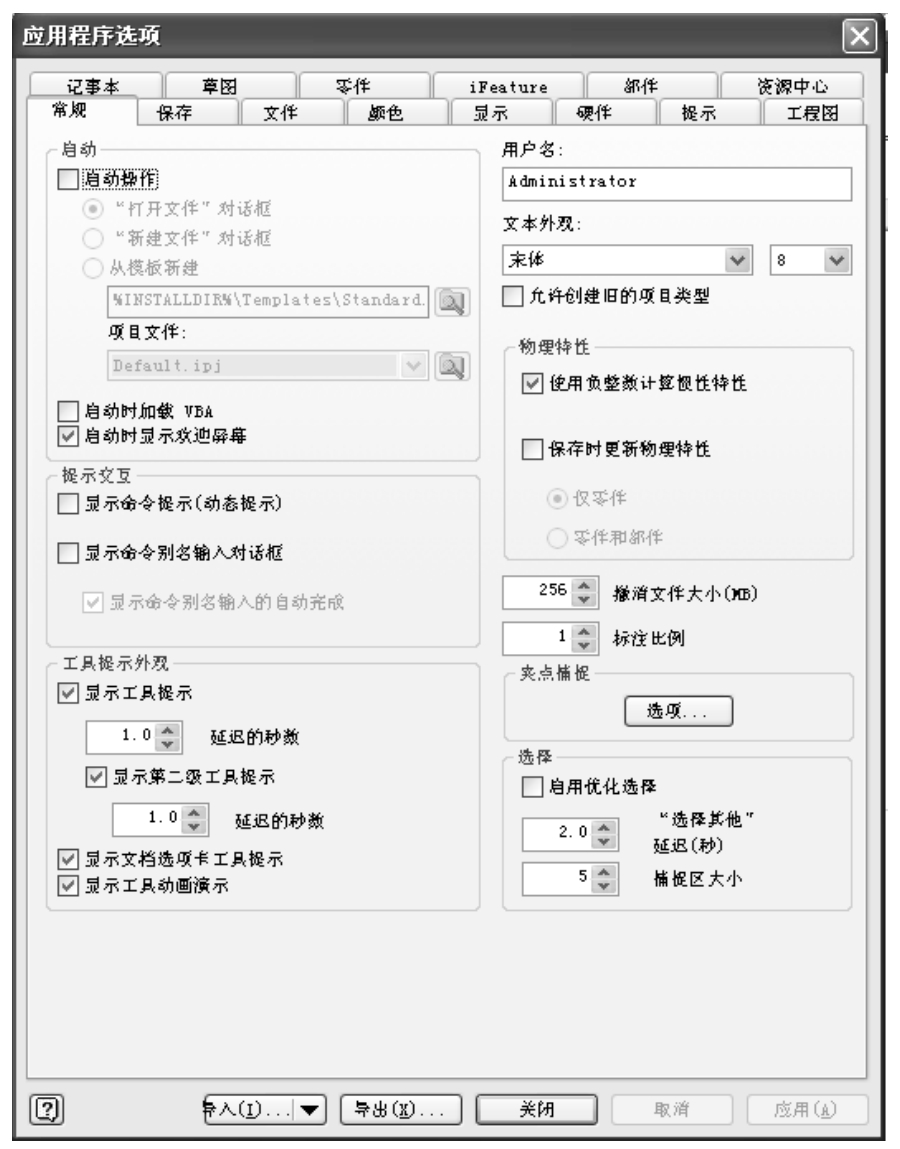

图1-31“应用程序选项”对话框
【选项说明】
1.启动
用来设置默认的启动方式。在此栏中可设置是否“启动操作”，还可以启动后默认操作方式，包含三种默认操作方式：“打开文件”对话框、“新建文件”对话框和从模板新建。
2.提示交互
控制工具栏提示外观和自动完成的行为。
（1）显示命令提示（动态提示）：选中此框后，将在光标附近的工具栏提示中显示命令提示。
（2）显示别名命令输入对话框：选中此框后，输入不明确或不完整的命令时将显示“自动完成”列表框。
3.工具栏提示外观
（1）显示工具提示：控制在功能区中的命令上方悬停光标时工具提示的显示。从中可设“延迟的秒数”，还可以通过勾选“显示工具提示”复选框来禁用工具提示的显示。
（2）显示第二级工具提示：控制功能区中第二级工具提示的显示。
（3）显示文档选项卡工具提示：控制光标悬停时工具提示的显示。
4.用户名
设置Autodesk Inventor 2013的用户名称。
5.文本外观
设置对话框、浏览器和标题栏中的文本字体及大小。
6.允许创建旧的项目类型
选中此框后，Autodesk Inventor 2013将允许创建共享和半隔离项目类型。
7.物理特性
选择保存时是否更新物理特性以及更新物理特性的对象是零件还是零部件。
8.撤销文件大小
可通过设置“撤销文件大小”选项的值来设置撤销文件的大小，即用来跟踪模型或工程图改变临时文件的大小，以便撤销所做的操作。当制作大型或复杂模型和工程图时，可能需要增加该文件的大小，以便提供足够的撤销操作容量，文件大小以“MB”为单位输入大小。
9.标注比例
还可通过设置“标注比例”选项的值来设置图形窗口中非模型元素（如尺寸文本、尺寸上的箭头、自由度符号等）的大小。可将比例从0.2调整为5.0，默认值为1.0。
10.选择
设置对象选择条件。勾选“启用优先选择”复选框后，“选择其他”算法最初仅对最靠近屏幕的对象划分等级。
【执行方式】
功能区：单击“工具”标签栏“选项”面板上的“应用程序选项”按钮
。
【操作过程】
执行上述操作后，打开“应用程序选项”对话框，在对话框中选择“颜色”选项卡，如图1-32所示。下面讲述一下系统环境的用户界面颜色设置。

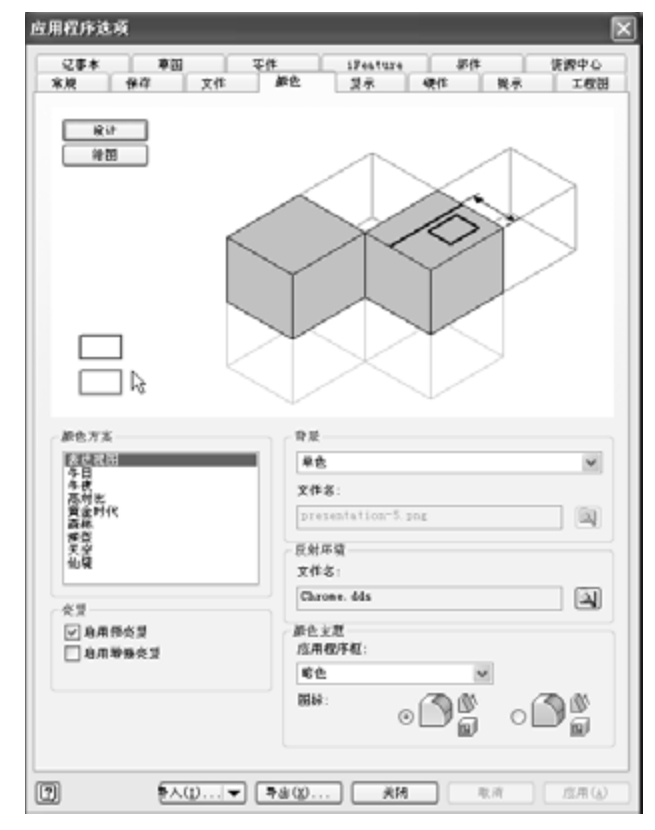

图1-32“颜色”选项卡
【选项说明】
1.设计
单击此按钮，设置零部件设计环境下的背景色。
2.绘图
单击此按钮，设置工程图环境下的背景色。
3.颜色方案
Inventor 2013中提供了九种配色方案，当选择某一种方案时，上面的预览窗口会显示该方案的预览图。
4.背景
（1）背景列表：选择每一种方案的背景色是单色图像还是梯度图像，或以图像作为背景。如果选择单色则将纯色应用于背景，选择梯度则将饱和度梯度应用于背景颜色，选择背景图像则在图形窗口背景中显示位图。
（2）文件名：用来选择存储在硬盘或网络上作为背景图像的图片文件。为避免图像失真，图像应具有与图形窗口相同的大小（比例以及宽高比）。如果与图形窗口大小不匹配，图像将被拉伸和裁剪。
5.亮显
设定对象选择行为。
（1）启用预亮显：勾选此复选框，当光标在对象上移动时，将显示预亮显。
（2）启用增强亮显：允许预亮显或亮显的子部件透过其他零部件显示。
6.颜色主题
控制功能区中应用程序框和图标的颜色。
（1）应用程序框：控制应用程序框的颜色。应用程序框为环绕功能区的区域。
（2）图标：控制功能区中的图标颜色。
【执行方式】
功能区：单击“工具”标签栏“选项”面板上的“应用程序选项”按钮
。
【操作过程】
执行上述操作后，打开“应用程序选项”对话框，在对话框中选择“显示”选项卡，如图1-33所示。下面讲述一下模型的线框显示方式、渲染显示方式以及显示质量的设置。

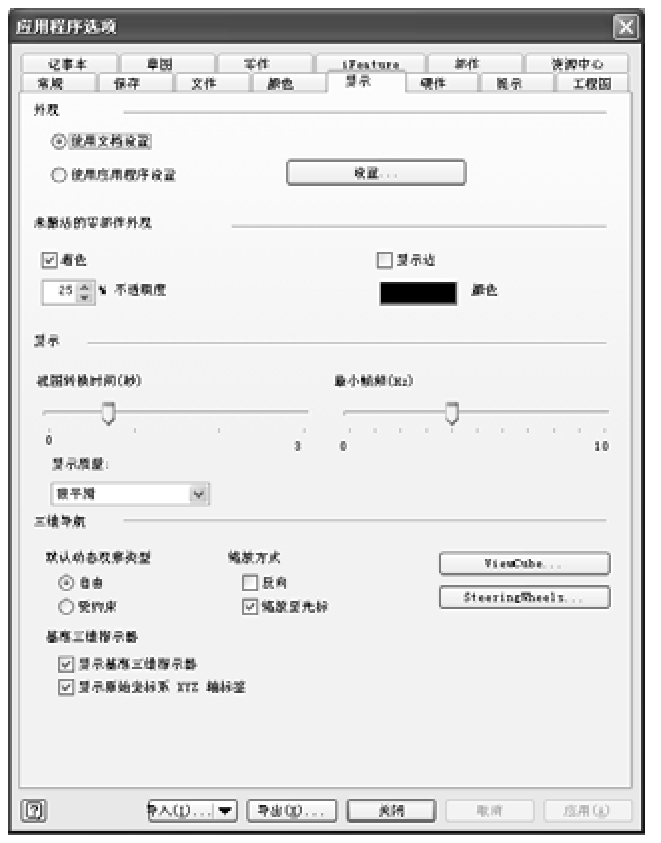

图1-33“显示”选项卡
【选项说明】
1.外观
（1）使用文档设置：选择此选项，指定当打开文档或文档上的其他窗口（又叫视图）时使用文档显示设置。
（2）使用应用程序设置：选择此选项，指定当打开文档或文档上的其他窗口（又叫视图）时使用应用程序选项显示设置。
2.未激活的零部件外观
可适用于所有未激活的零部件，而不管零部件是否已启用，这样的零部件又叫后台零部件。
（1）着色：勾选此复选框，指定未激活的零部件面显示为着色。
（2）不透明度：若选择“着色”选项，可以设定着色的不透明度。
（3）显示边：设定未激活的零部件的边显示。选中该选项后，未激活的模型将基于模型边的应用程序或文档外观设置显示边。
3.显示质量
此下拉列表中设置模型显示分辨率。
4.显示基准三维指示器
在三维视图中，在图形窗口的左下角显示XYZ轴指示器。勾选该复选框可显示轴指示器，清除该复选框可关闭此项功能。红箭头表示X轴，绿箭头表示Y轴，蓝箭头表示Z轴。在部件中，指示器显示顶级部件的方向，而不是正在编辑的零部件的方向。
5.显示原始坐标系XYZ轴标签
关闭和开启各个三维轴指示器方向箭头上的XYZ轴标签的显示。默认情况下为打开状态。开启“显示基准三维指示器”时可用。注意在“编辑坐标系”命令的草图网格中心显示的XYZ指示器中，标签始终为打开状态。
