3.12 思考与练习

一、选择题

1.以下关于草图的说法哪个是正确的？（）

A.草图定义了截面轮廓、路径和孔位置的大小和形状

B.创建特征时，截面轮廓、路径和孔中心不会被退化

C.使用“草图”工具栏上的工具，只能在零件文件中创建草图

D.用户只能在要使用的工作平面上创建草图

2.可以通过哪个命令使已经使用过的草图在更多的草图特征中使用？（）

A.退化草图 　　B.共享草图 　　C.复制草图 　　D.引用草图

3.以下说法哪个是错误的？（）

A.草图中阵列几何图元是完全约束的。这些约束作为一个组进行维护

B.如果删除阵列约束，所有对阵列几何图元的约束都将被删除

C.草图几何图元在镜像后，用户可以删除或编辑某些线段，同时其余的线段仍然保持对称

D.可以使用延伸工具，以便清理草图或者闭合处于开放状态的草图。

4.以下关于草图约束的说法哪个是错误的？（）

A.可以添加或编辑约束和尺寸以控制草图的形状和大小

B.除了在草图平面中创建的曲线以外，还可以选择模型的可见边作为约束的一部分

C.可以过约束草图

D.具有自适应特征的零件一定要使其特征欠约束

5.下列操作无法在草图环境中完成的是：（）。

A.投影模型边 　　B.投影模型曲面 　　C.投影回路 　　D.投影剖切边

6.下列哪种图元不能应用“等长”约束？（）

A.直线 　　B.圆 　　C.样条曲线 　　D.圆弧

7.在草图标注时如果发现标注的尺寸太小时，可以通过更改什么选项来改变？（）

A.利用草图工具中的缩放工具

B.编辑标注的尺寸特性

C.在工具菜单的应用程序选项中，更改“常规”选项中的标注比例

D.在工具菜单的应用程序选项中，更改“草图”选项中的标注比例

8.选择“创建二维草图”命令后，再到浏览器中选择已有的草图，结果怎样？（）

A.在该草图所在的平面创建一个新的草图

B.删除该草图

C.编辑该草图

D.重命名该草图

9.“水平”约束的功能是：（）。

A.只能让一条直线水平

B.只能让两个点保持水平位置

C.即可让一条直线水平，也可以让两个点保持水平，还可以使两个圆同心

D.即可让一条直线水平，也可以让两个点保持水平，但不可以使两个圆同心

二、操作题

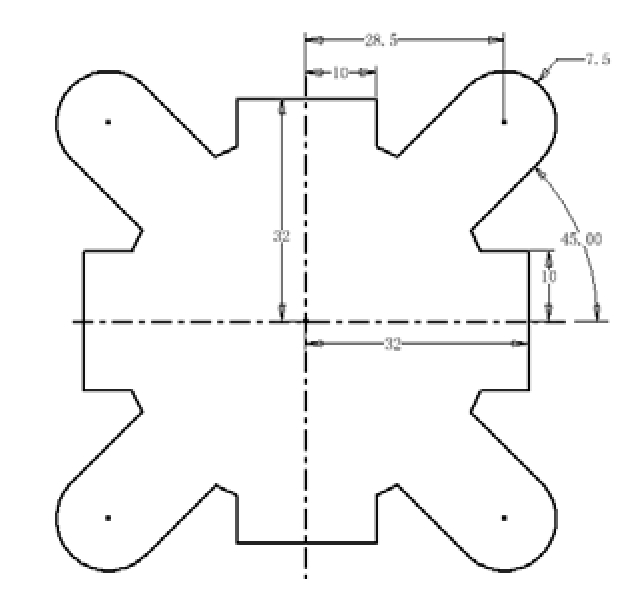

1.绘制如图3-95所示连接片草图。（具体尺寸请参见随书光盘\源文件\第3章思考与练习）

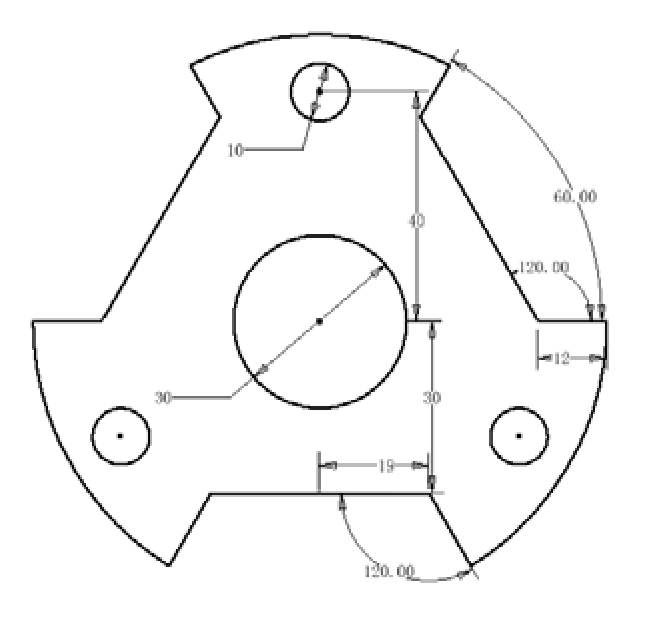

2.绘制如图3-96所示的汽缸截面草图。（具体尺寸请参见随书光盘\源文件\第3章思考与练习）
