3.10 课后练一练

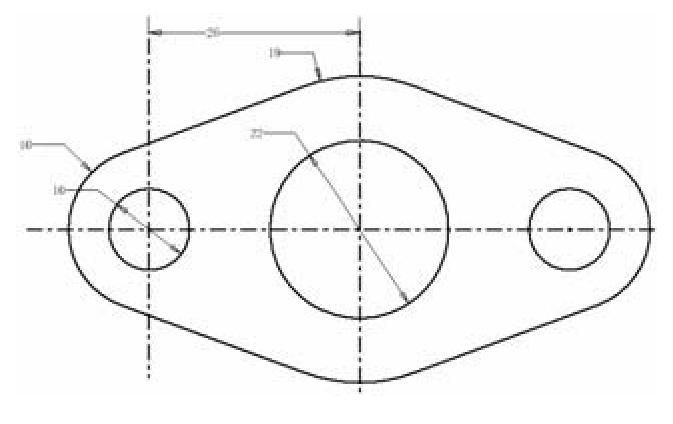

【练习1】绘制如图3-93所示的压盖草图

1.目的要求

通过本例，要求读者掌握“镜像”命令，复习草图的绘制方法和约束工具的使用。

2.操作提示

（1）利用“直线”命令和“圆”绘制左侧轮廓。

（2）利用“约束”和“修剪”命令完成左侧图形的绘制。

（3）利用“镜像”命令完成整个草图。

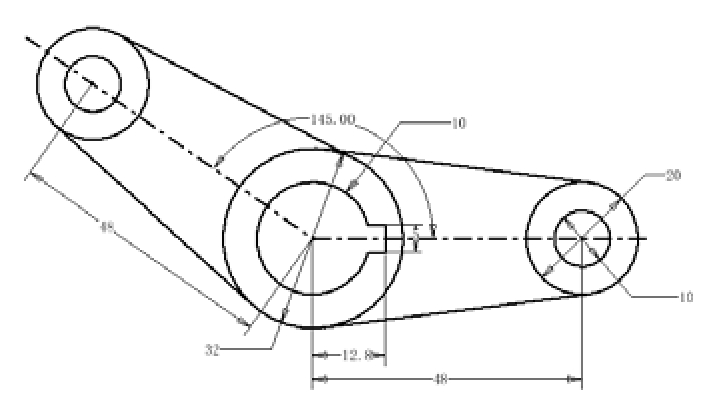

【练习2】绘制如图3-94所示的曲柄草图

1.目的要求

通过本例，要求读者掌握草图绘制方法、约束工具的使用和尺寸标注。

2.操作提示

（1）利用“直线”和“圆”命令绘制曲柄大体轮廓。

（2）利用约束命令对草图添加相关约束。

（3）利用“修剪”命令修剪多余线段。

（4）利用“尺寸”命令标注尺寸。
