3.9 综合演练十分钟
——绘制拔叉草图

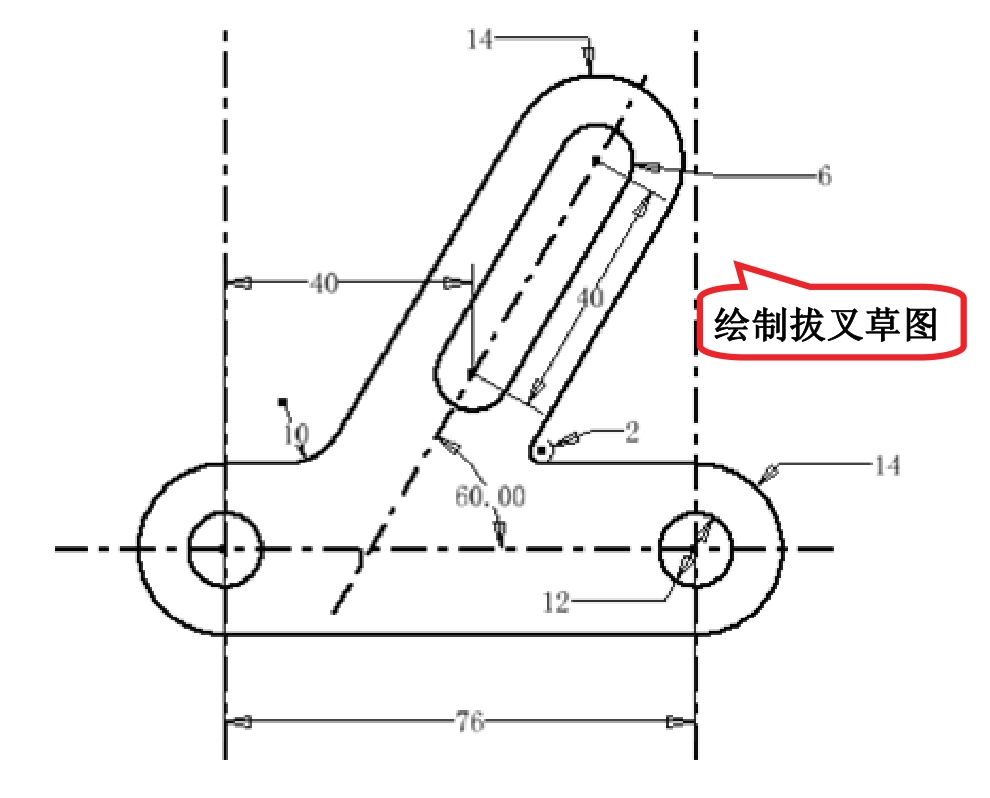

本例绘制拔叉草图，如图3-82所示。

操作步骤

❶ 新建文件。运行Inventor 2013，选择“快速入门”标签栏，单击“启动”面板上的“新建”选项，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

❷ 进入草图环境。单击“三维模型”标签栏“草图”面板上的“创建二维草图”按钮 ，选择XZ基准平面为草图绘制面，进入草图环境。

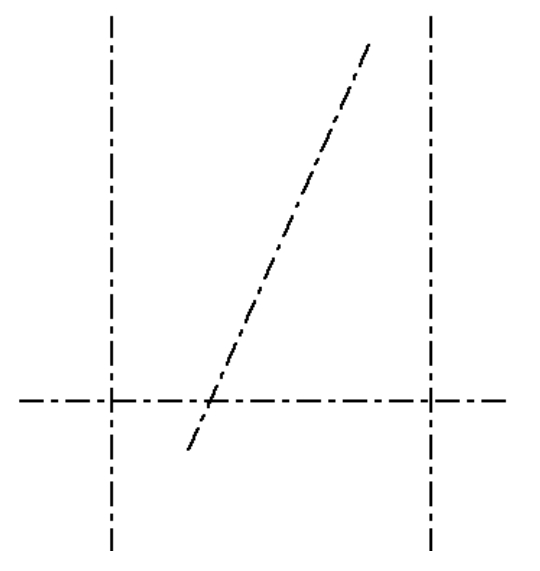

❸ 绘制中心线。单击“草图”标签栏“格式”面板上的“中心线”按钮 和单击“草图”标签栏“绘制”面板上的“直线”按钮 ，绘制中心线，如图3-83所示。

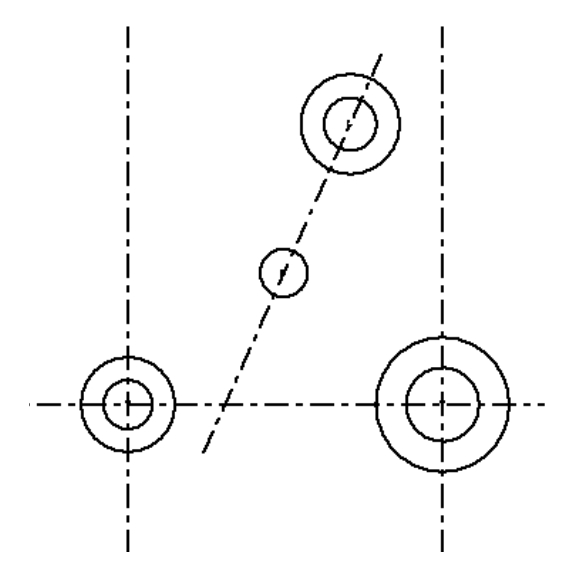

❹ 绘制圆。单击“草图”标签栏“绘制”面板上的“圆”按钮 ，绘制如图3-84所示的草图。

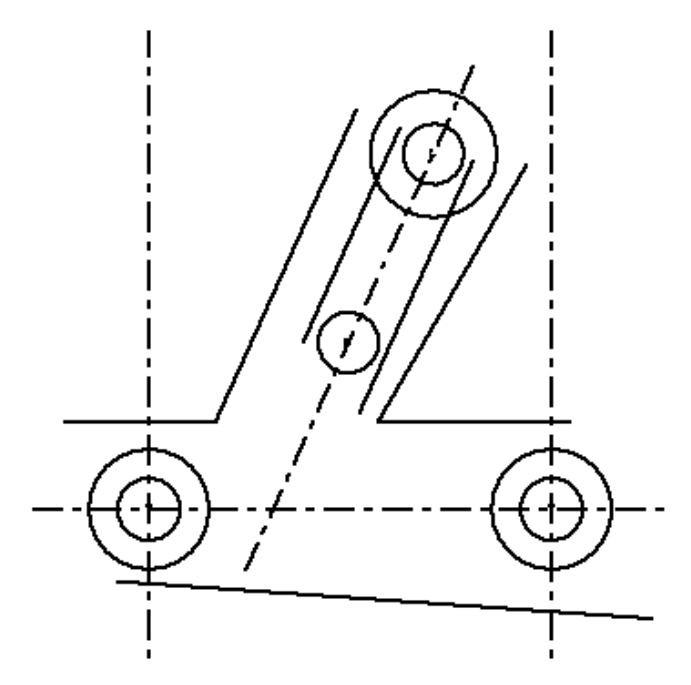

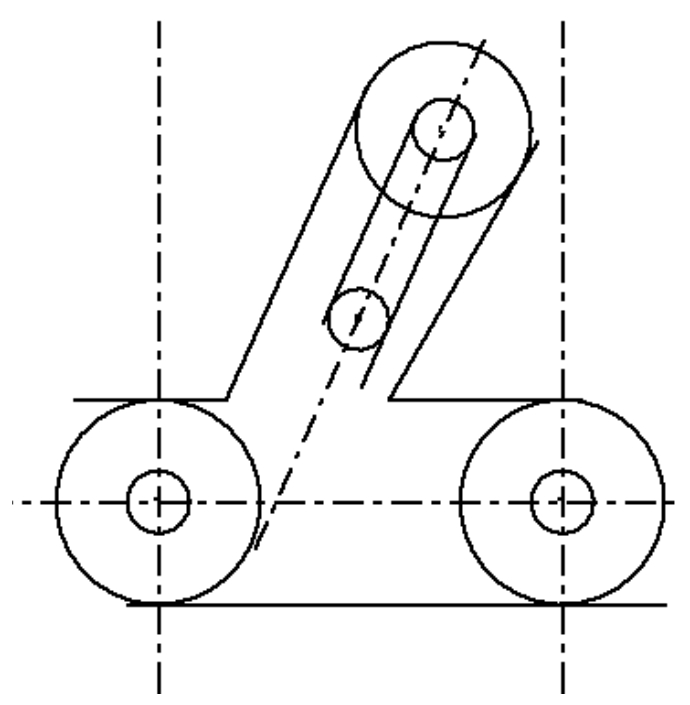

❺ 绘制直线。单击“草图”标签栏“绘制”面板上的“直线”按钮 ，绘制直线，如图3-85所示。

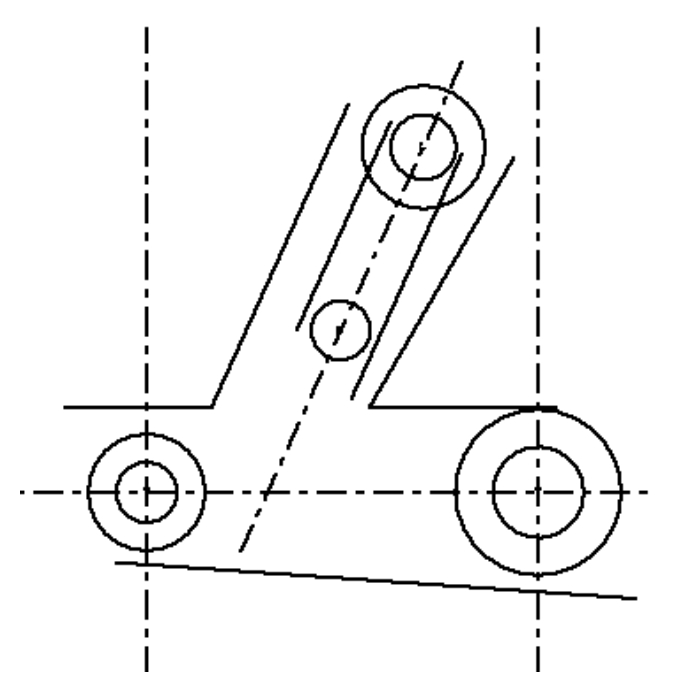

❻ 添加相等约束。单击“草图”标签栏“约束”面板上的“相等约束”按钮 ，将两端的圆添加相等关系，如图3-86所示。

❼ 添加相切关系。单击“草图”标签栏“约束”面板上的“相切约束”按钮 ，将两条直线与圆添加相切关系，如图3-87所示。

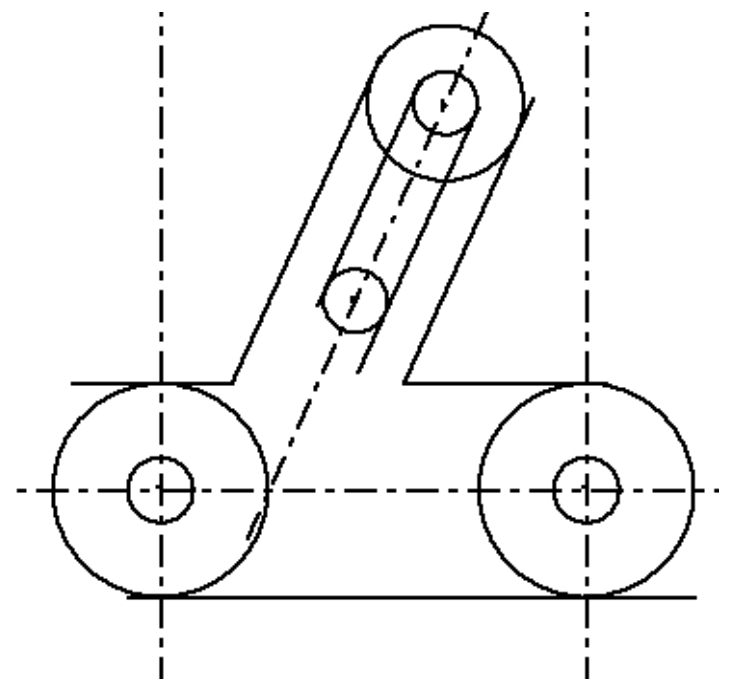

❽ 添加平行关系。单击“草图”标签栏“约束”面板上的“平行约束”按钮 ，添加直线的平行关系，如图3-88所示。

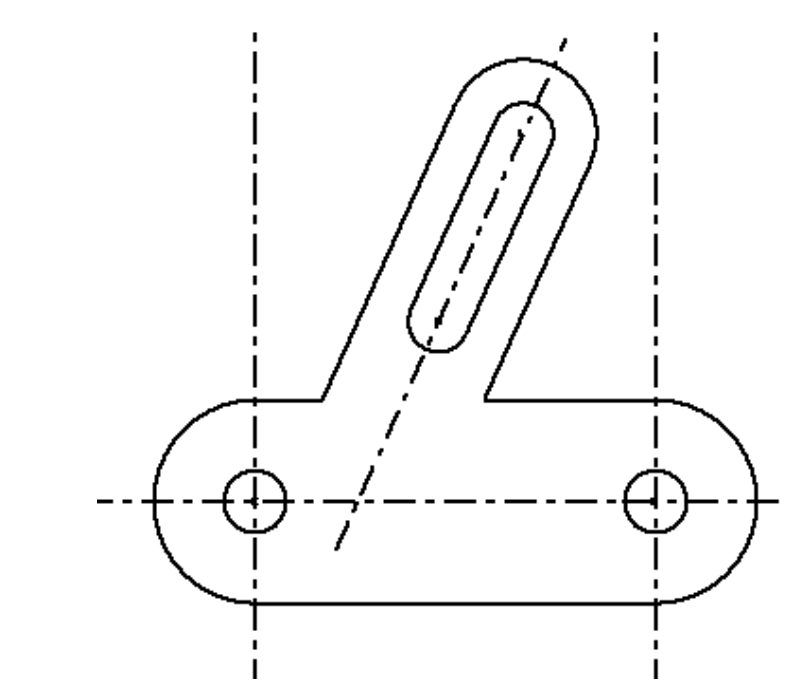

❾ 修剪图形。单击“草图”标签栏“修改”面板上的“修剪”按钮 ，修剪多余的线段，如图3-89所示。

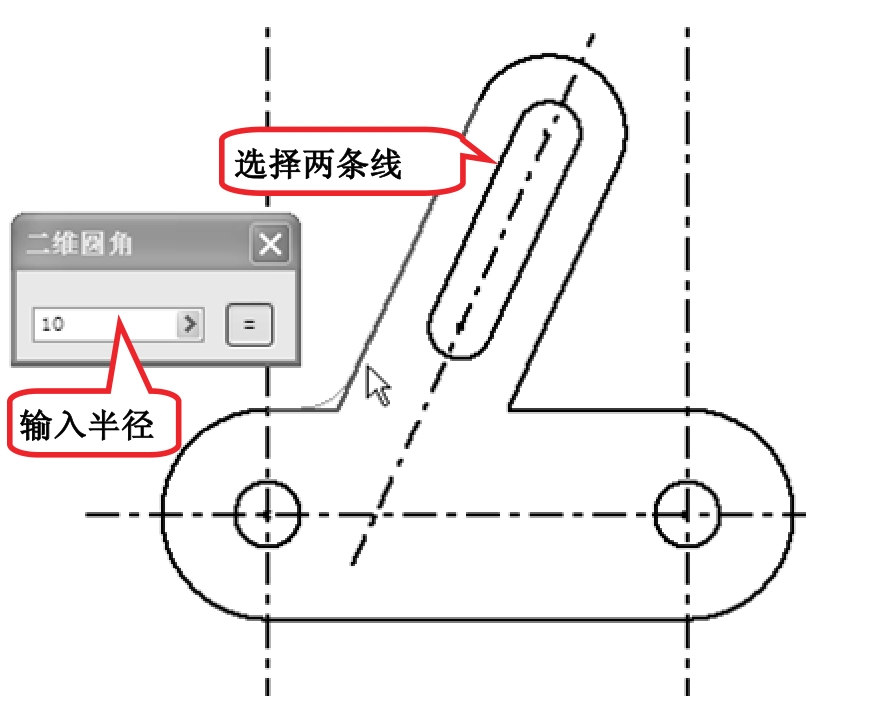

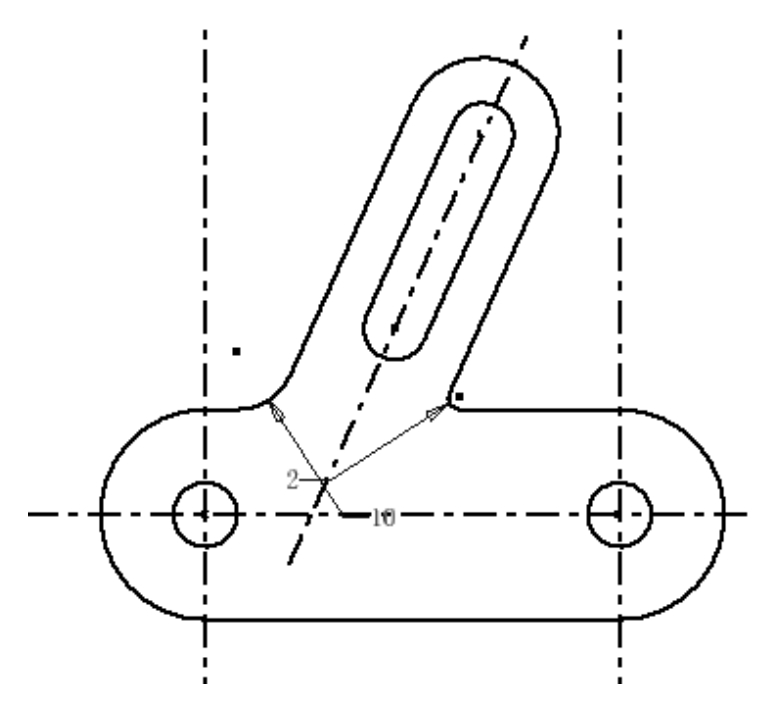

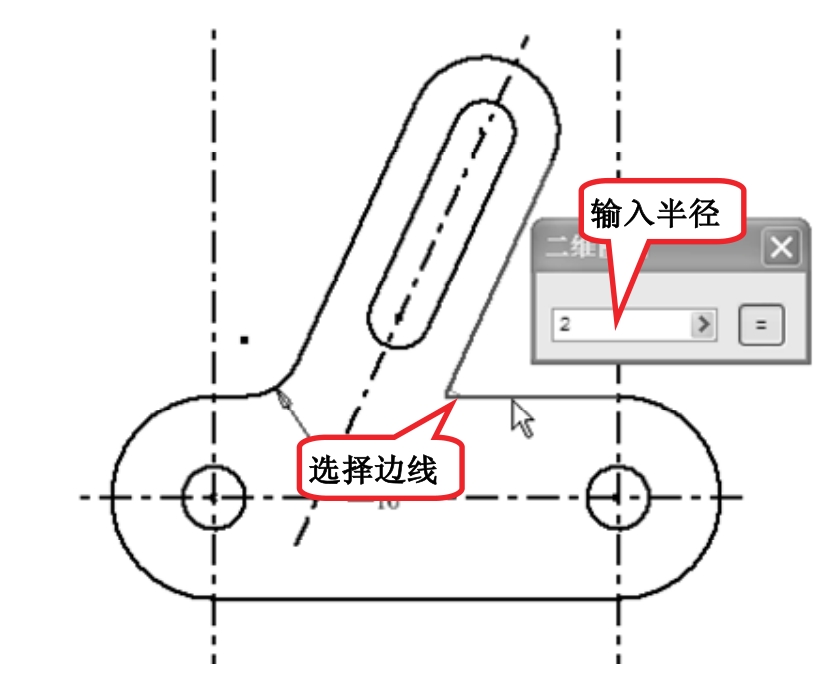

❿ 完成圆角。单击“草图”标签栏“绘制”面板上的“圆角”按钮 ，打开如图3-90所示的“二维圆角”对话框，输入半径为10，选择如图3-90所示的两条线，单击完成圆角；输入半径为2，选择如图3-91所示的两条边线，单击完成圆角，如图3-92所示。

标注尺寸。单击“草图”标签栏“约束”面板上的“尺寸”按钮 ，进行尺寸约束。绘制完成的拔叉草图如图3-82所示。
