前面已经学习了二维草图的绘制方法，在本节中主要学习三维草图绘制方法，其中修改工具、尺寸标注和约束与二维草图一样，这里就不再介绍。
预习重点
◎ 简单练习螺旋曲线、相交曲线、分模线、投影到曲面等绘制方法。
【执行方式】
功能区：单击“草图”标签栏“绘制”面板上的“螺旋曲线”按钮
。
【操作过程】
打开随书光盘“源文件”文件夹下“第3章\课上十分钟\螺旋曲线”，操作过程如图3-77所示。

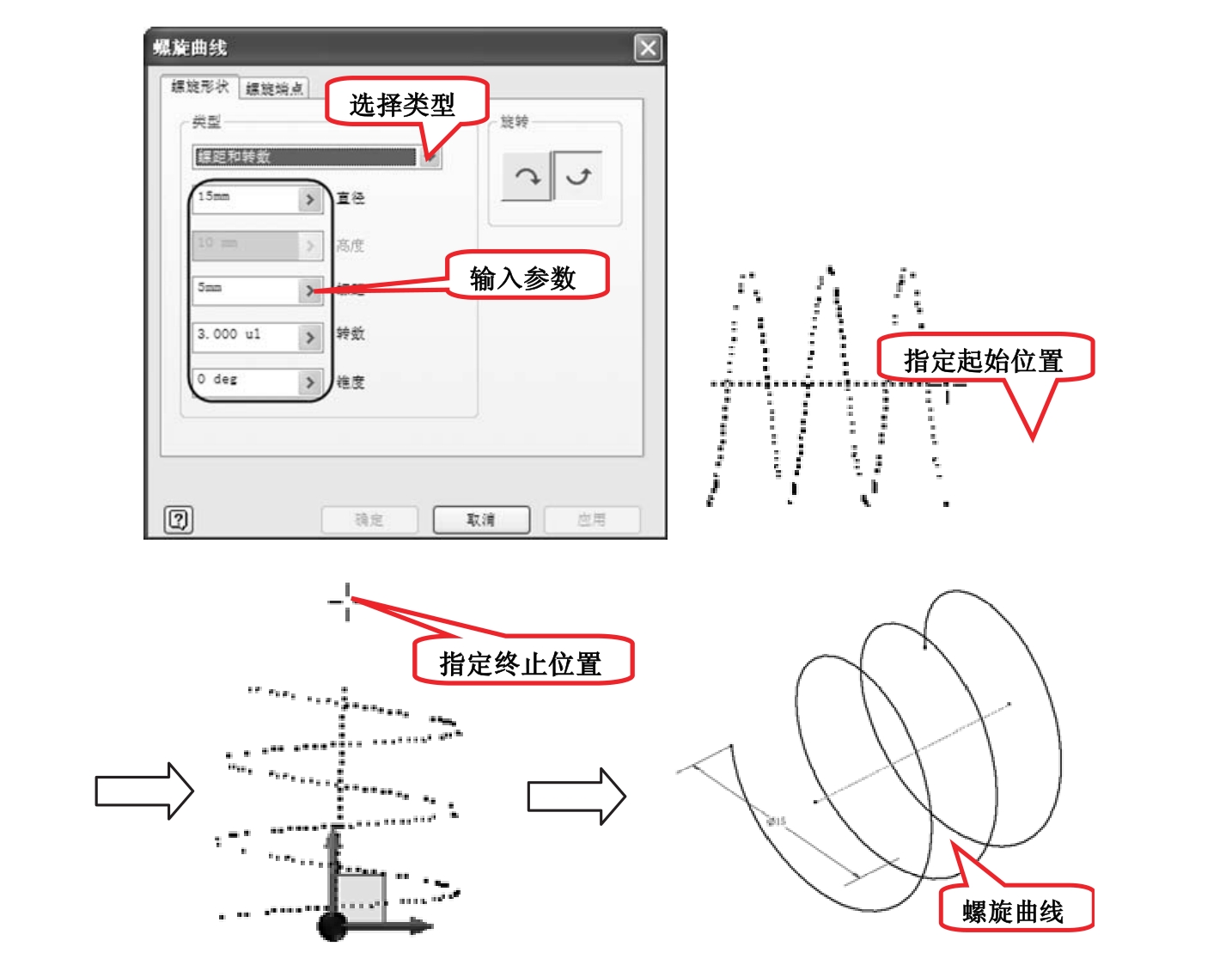

图3-77 绘制螺旋曲线
【选项说明】
1.“螺旋形状”选项卡
（1）类型。
①节距和转数：通过指定节距和转数来创建螺旋曲线。
②转数和高度：通过指定螺旋曲线的转数和高度来创建螺旋曲线。
③节距和高度：通过指定螺旋曲线的节距和高度来创建螺旋曲线。
④平面螺旋：指定螺旋的转数来创建螺旋曲线。
（2）旋转：指定螺旋曲线的旋转方向是左旋还是右旋。
2.“螺旋端点”选项卡，如图3-78所示
（1）自然或平直：指定螺旋曲线的两端为自然或平直，两端的形状可以不同。
（2）过渡段包角：螺旋曲线实现过渡的距离。
（3）平底段包角：螺旋曲线过渡后不带节距的延伸距离，提供了从旋转的螺旋曲线的末端到平底端末端的过渡。

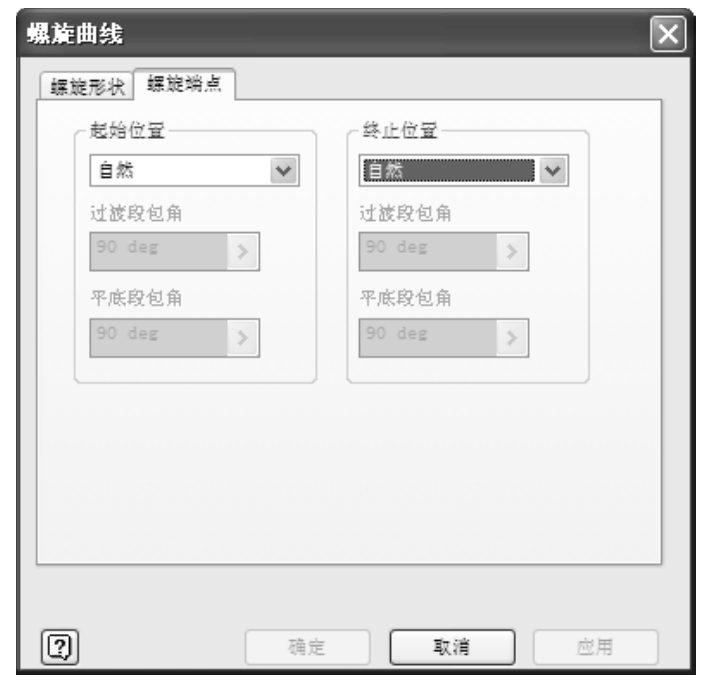

图3-78“螺旋端点”选项卡
【执行方式】
功能区：单击“草图”标签栏“绘制”面板上的“相交曲线”按钮
。
【操作过程】
打开随书光盘“源文件”文件夹下“第3章\课上十分钟\相交曲线”，操作过程如图3-79所示。

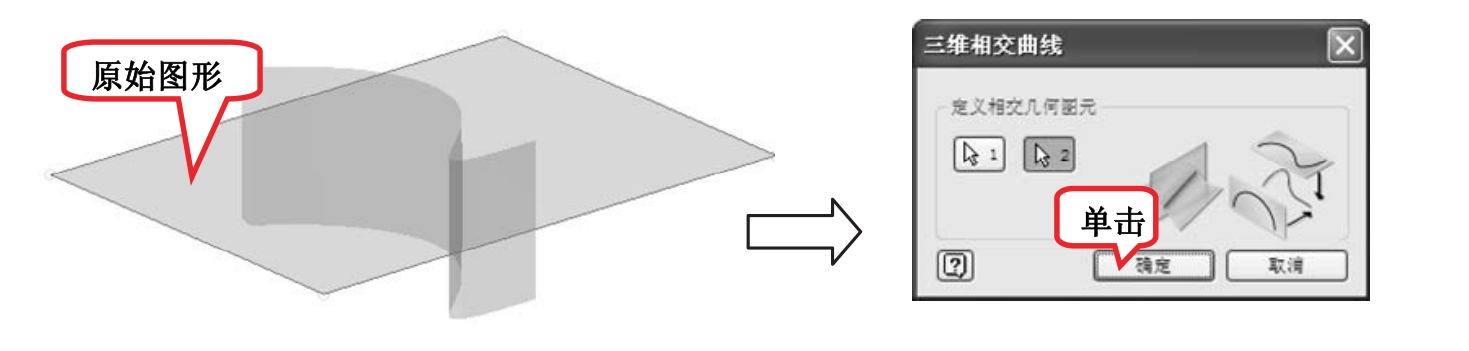

图3-79 创建相交曲线

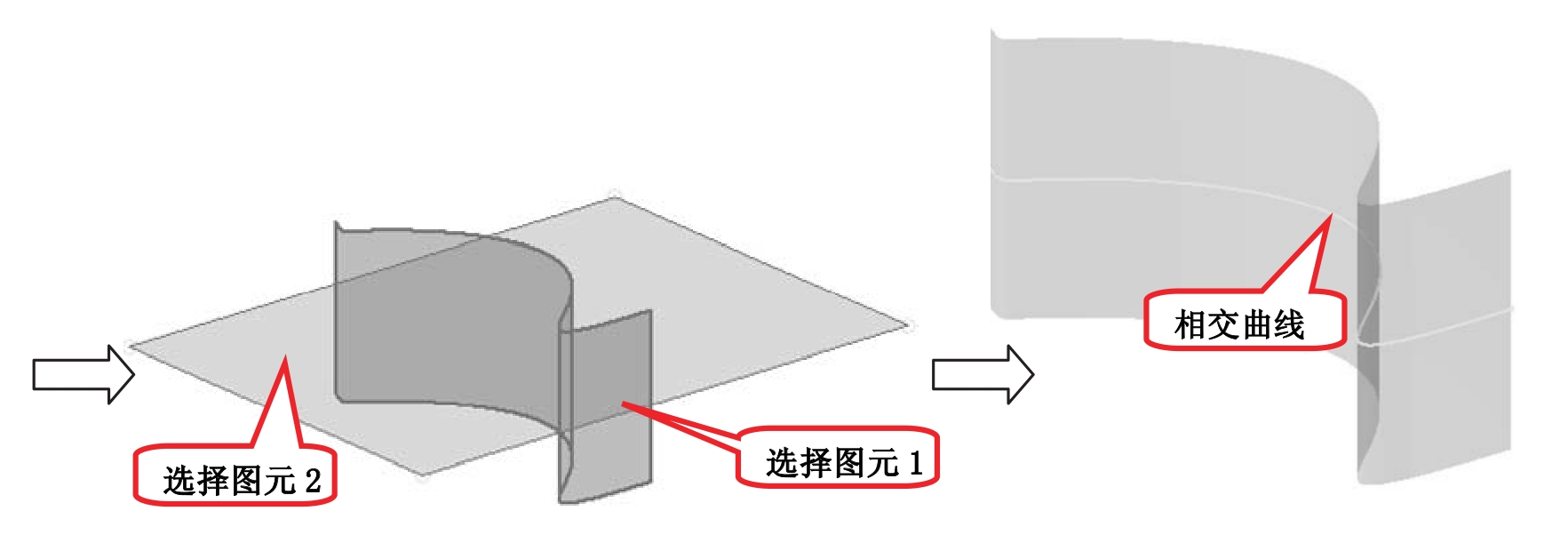

图3-79 创建相交曲线（续）
沿着方向矢量定义的实体的外边界创建关联三维曲线。分模线是在光线投射下来并开始出现阴影的位置上生成的。
【执行方式】
功能区：单击“草图”标签栏“绘制”面板上的“分模线”按钮
。
【操作过程】
打开随书光盘“源文件”文件夹下“第3章\课上十分钟\分模线”，操作过程如图3-80所示。

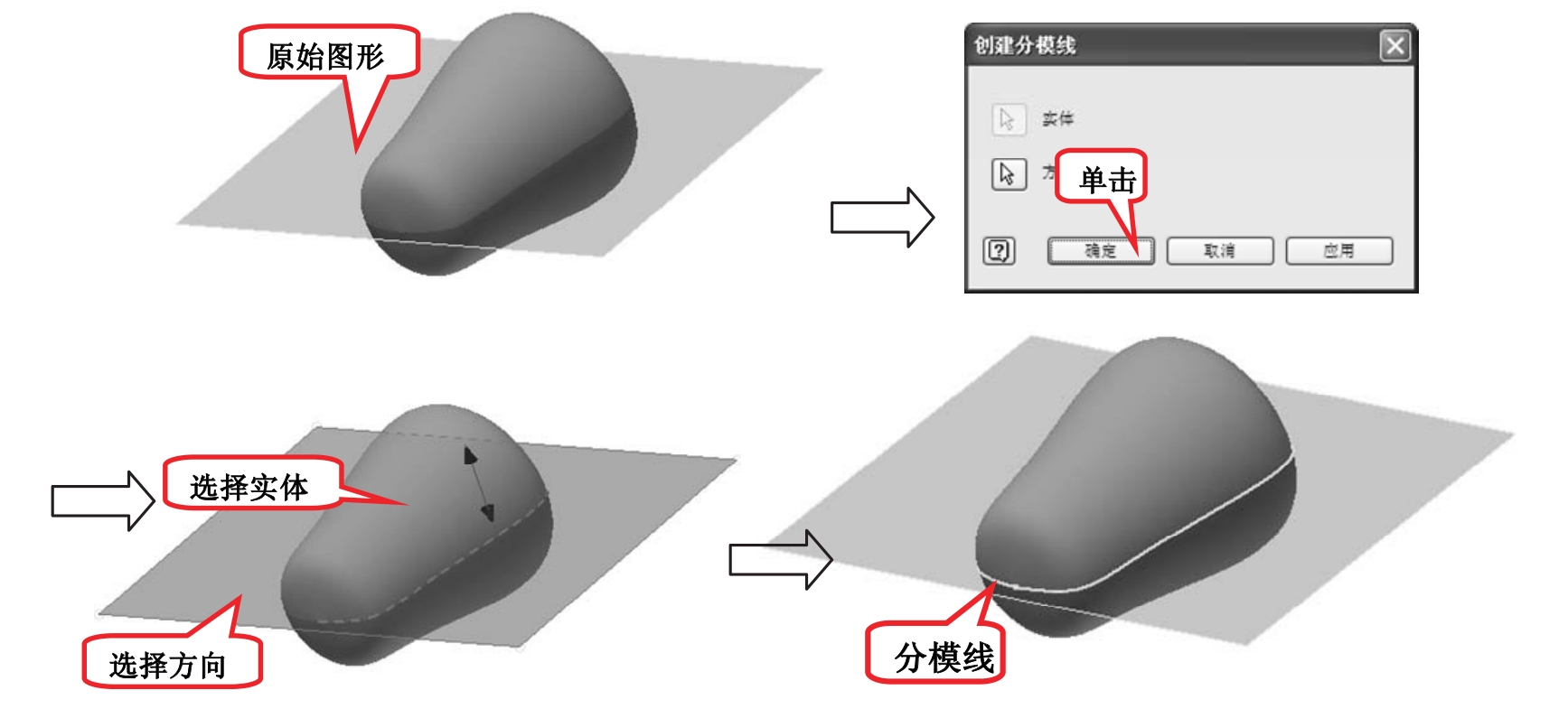

图3-80 创建分模线
【执行方式】
功能区：单击“草图”标签栏“绘制”面板上的“投影到曲面”按钮
。
【操作过程】
打开随书光盘“源文件”文件夹下“第3章\课上十分钟\投影到曲面”，操作过程如图3-81所示。

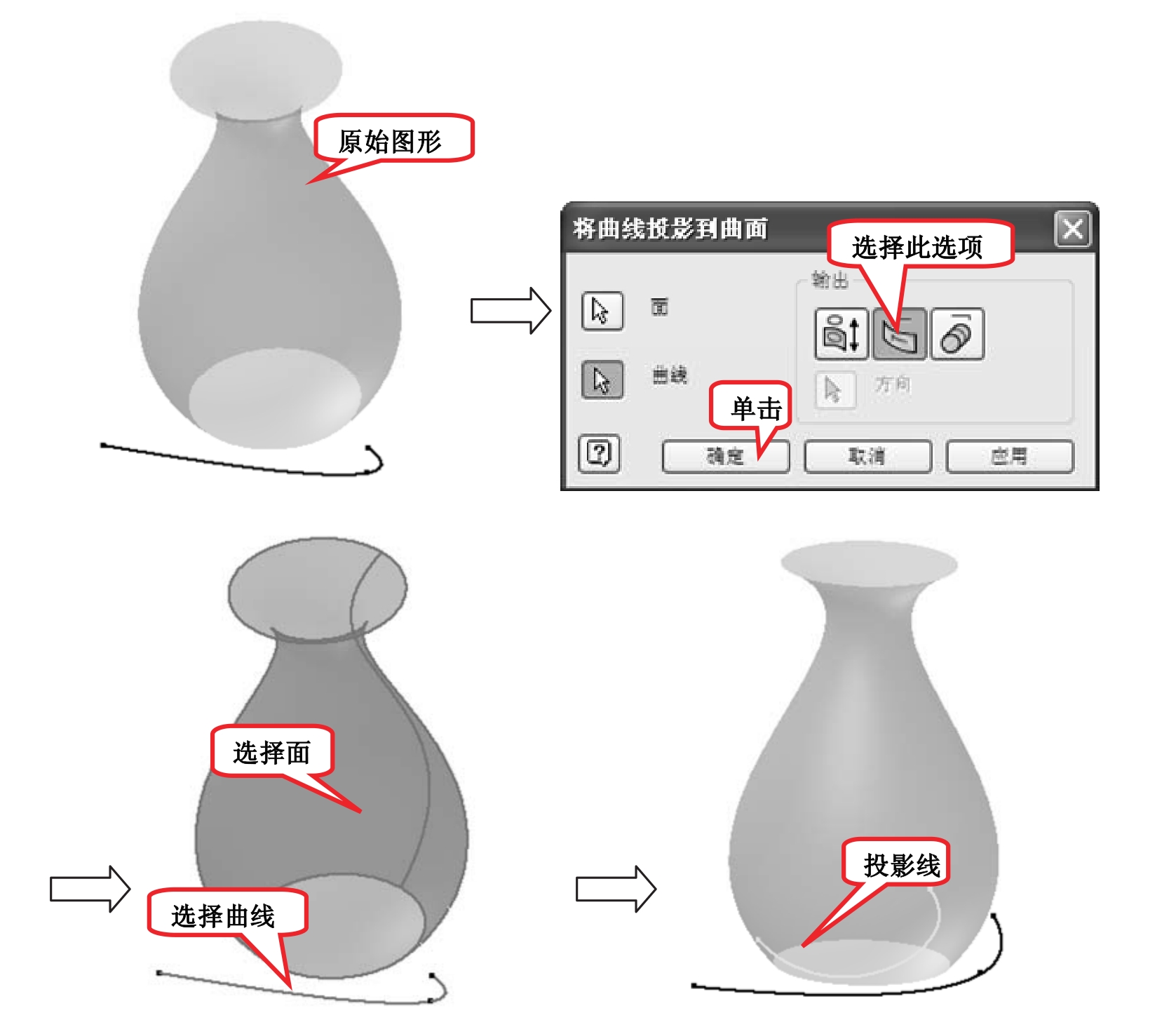

图3-81 投影到曲面
【选项说明】
（1）面：选择一个或多个要在其上投影曲线的曲面或实体的目标面，包括曲面体或实体的面、零件面或工作平面。
（2）曲线：选择要投影的曲线，包括二维或三维曲线、顶点或工作点、草图点、零件边或曲面边。
（3）输出。
①沿矢量投影
：沿指定的矢量投影曲线。
②投影到最近的点
：沿与最近的点成法向的平面投影。
③折叠到曲面
：围绕选定面的曲率形成投影的曲线。
注意
对于折叠到曲面输出，面必须是圆柱面、圆锥面或平面，曲线必须是平面并与选定的面相切。
