在草图的几何图元绘制完毕以后，往往需要对草图进行约束，如约束两条直线平行或垂直，约束两个圆同心等。
约束的目的就是保持图元之间的某种固定关系，这种关系不受被约束对象的尺寸或位置因素的影响。如在设计开始时绘制一条直线和一个圆始终相切，但是如果圆的尺寸或位置在设计过程中发生改变时，这种相切关系不会自动维持；但如果给直线和圆添加了相切约束的话，无论圆的尺寸和位置怎么改变，这种相切关系会始终维持下去。
预习重点
◎ 练习添加、显示、删除草图几何约束。
可将两点约束在一起或将一个点约束到曲线上。当此约束被应用到两个圆、圆弧或椭圆的中心点时，得到的结果与使用同心约束相同。使用时分别用鼠标选取两个或多个要施加约束的几何图元即可创建重合约束，这里的几何图元要求是两个点或一个点和一条线。
【执行方式】
功能区：单击“草图”标签栏“约束”面板上的“重合约束”按钮
。
【操作过程】

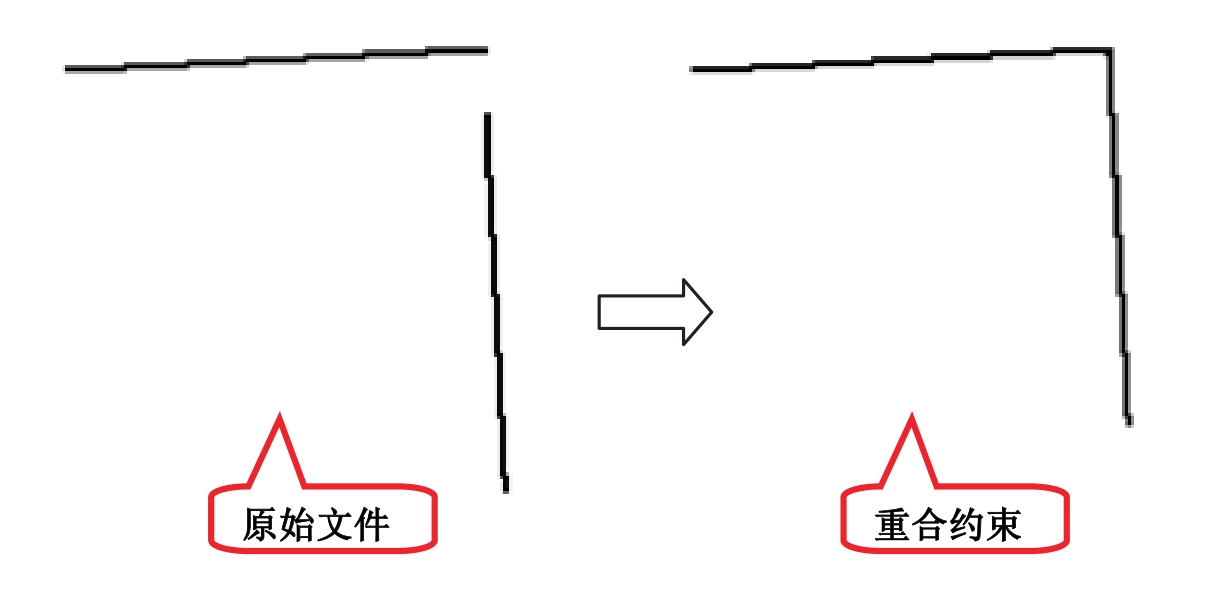

打开随书光盘“源文件”文件夹下“第3章\课上十分钟\重合约束”，操作过程如图3-63所示。
图3-63 重合约束
高手支招
创建重合约束时需要注意：
（1）约束在曲线上的点可能会位于该线段的延伸线上。
（2）重合在曲线上的点可沿线滑动，因此这个点可位于曲线的任意位置，除非其他约束或尺寸阻止它移动。
（3）当使用重合约束来约束中点时，将创建草图点。
（4）如果两个要进行重合限制的几何图元都没有其他位置，则添加约束后二者的位置由第一条曲线的位置决定。
使两条直线或椭圆轴位于同一条直线上。使用该约束工具时分别用鼠标选取两个或多个要施加约束的几何图元即可创建共线约束。如果两个几何图元都没有添加其他位置约束，则由所选的第一个图元的位置来决定另一个图元的位置。
【执行方式】
功能区：单击“草图”标签栏“约束”面板上的“共线约束”按钮
。
【操作过程】
打开随书光盘“源文件”文件夹下“第3章\课上十分钟\共线约束”，操作过程如图3-64所示。

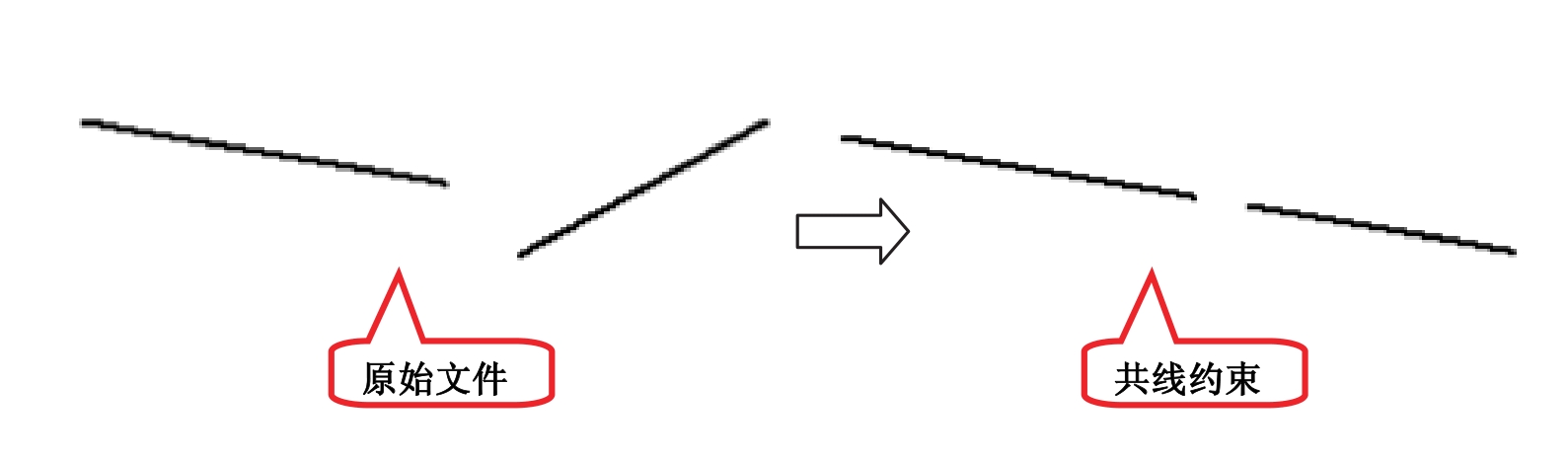

图3-64 共线约束
可将两段圆弧、两个圆或椭圆约束为具有相同的中心点，其结果与在曲线的中心点上应用重合约束是完全相同的。使用该约束工具时分别用鼠标选取两个或多个要施加约束的几何图元即可创建重合约束。需要注意的是，添加约束后的几何图元的位置由所选的第一条曲线来设置中心点，未添加其他约束的曲线被重置为与已约束曲线同心，其结果与应用到中心点的重合约束是相同的。
【执行方式】
功能区：单击“草图”标签栏“约束”面板上的“同心约束”按钮
。
【操作过程】
打开随书光盘“源文件”文件夹下“第3章\课上十分钟\同心约束”，操作过程如图3-65所示。

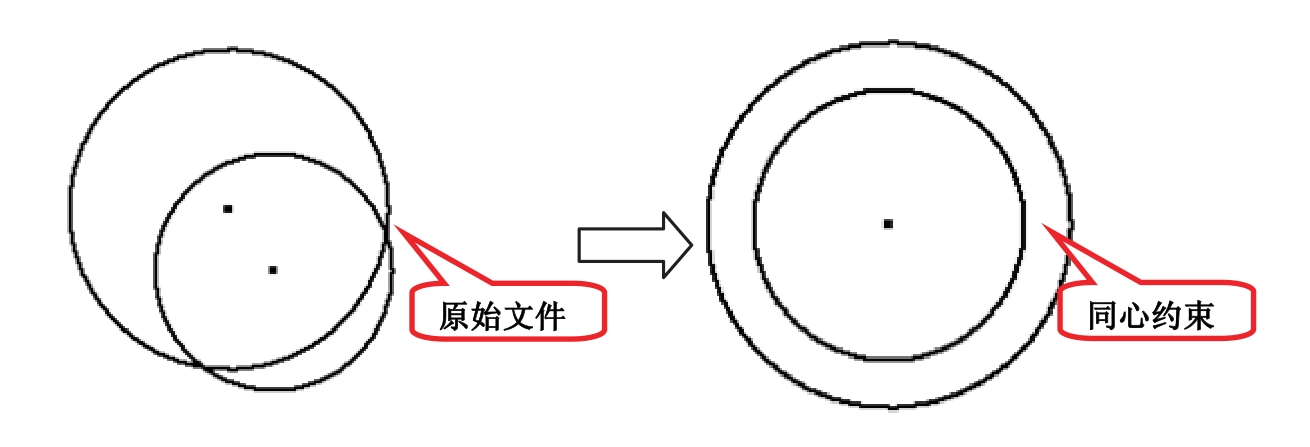

图3-65 同心约束
将两条或多条直线（或椭圆轴）约束为互相平行。使用时分别用鼠标选取两个或多个要施加约束的几何图元即可创建平行约束。
【执行方式】
功能区：单击“草图”标签栏“约束”面板上的“平行约束”按钮
。
【操作过程】

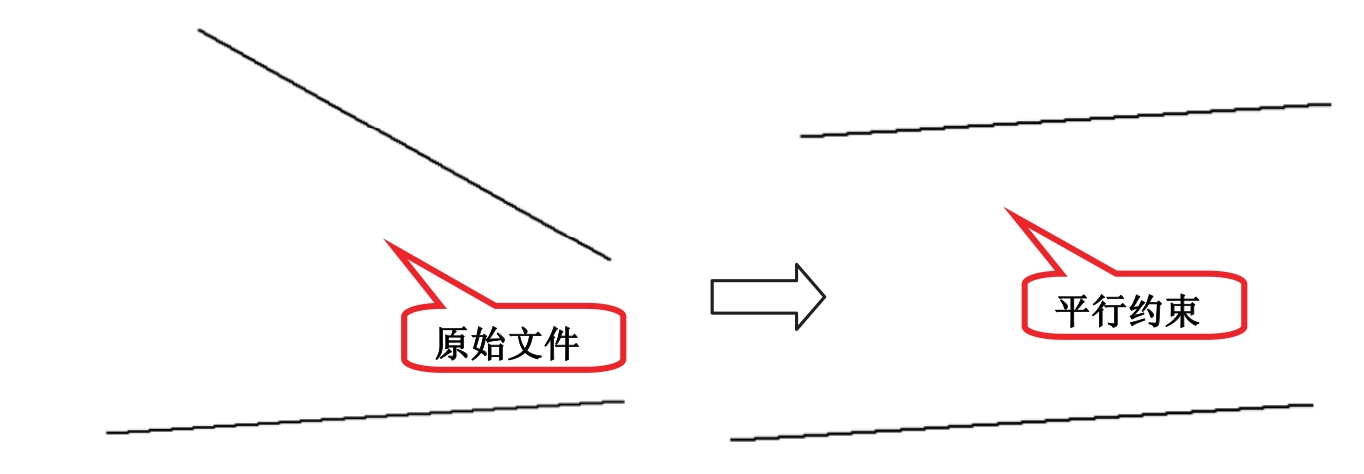

打开随书光盘“源文件”文件夹下“第3章\课上十分钟\平行约束”，操作过程如图3-66所示。
图3-66 平行约束
可使所选的直线、曲线或椭圆轴相互垂直。使用时分别用鼠标选取两个要施加约束的几何图元即可创建垂直约束。需要注意的是，要对样条曲线添加垂直约束，约束必须应用于样条曲线和其他曲线的端点处。
【执行方式】
功能区：单击“草图”标签栏“约束”面板上的“垂直约束”按钮
。
【操作过程】
打开随书光盘“源文件”文件夹下“第3章\课上十分钟\垂直约束”，操作过程如图3-67所示。

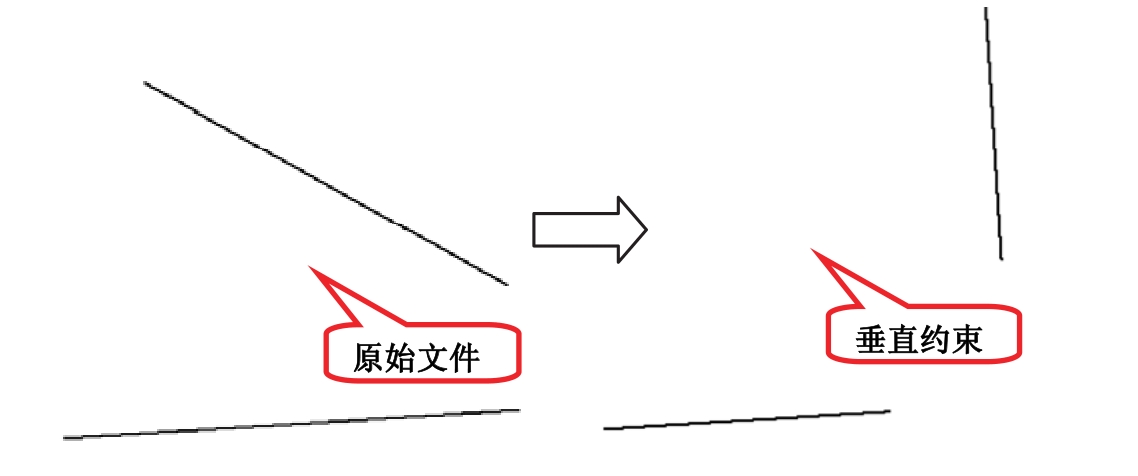

图3-67 垂直约束
使直线、椭圆轴或成对的点平行于草图坐标系的“X”轴，添加了该几何约束后，几何图元的两点如线的端点、中心点、中点或点等被约束到与“X”轴相等距离。使用该约束工具时分别用鼠标选取两个或多个要施加约束的几何图元即可创建水平约束，这里的几何图元是直线、椭圆轴或成对的点。
【执行方式】
功能区：单击“草图”标签栏“约束”面板上的“水平约束”按钮
。
【操作过程】
打开随书光盘“源文件”文件夹下“第3章\课上十分钟\水平约束”，操作过程如图3-68所示。

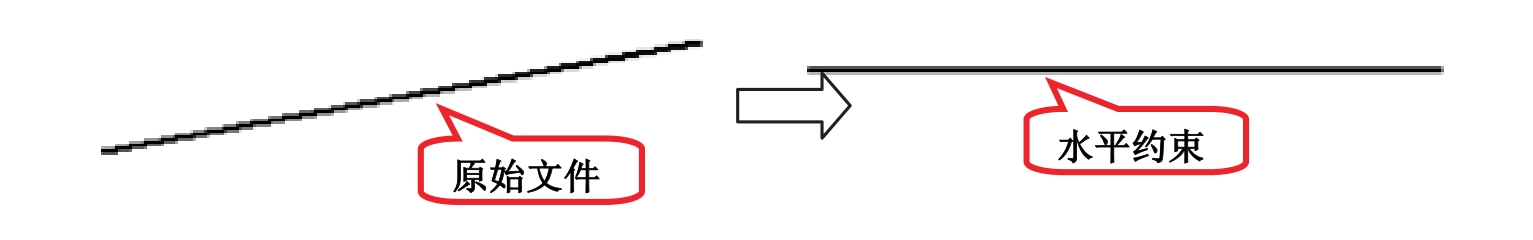

图3-68 水平约束
使直线、椭圆轴或成对的点平行于草图坐标系的“Y”轴，添加了该几何约束后，几何图元的两点如线的端点、中心点、中点或点等被约束到与“Y”轴相等距离。使用该约束工具时分别用鼠标选取两个或多个要施加约束的几何图元即可创建竖直约束，这里的几何图元是直线、椭圆轴或成对的点。
【执行方式】
功能区：单击“草图”标签栏“约束”面板上的“竖直约束”按钮
。
【操作过程】

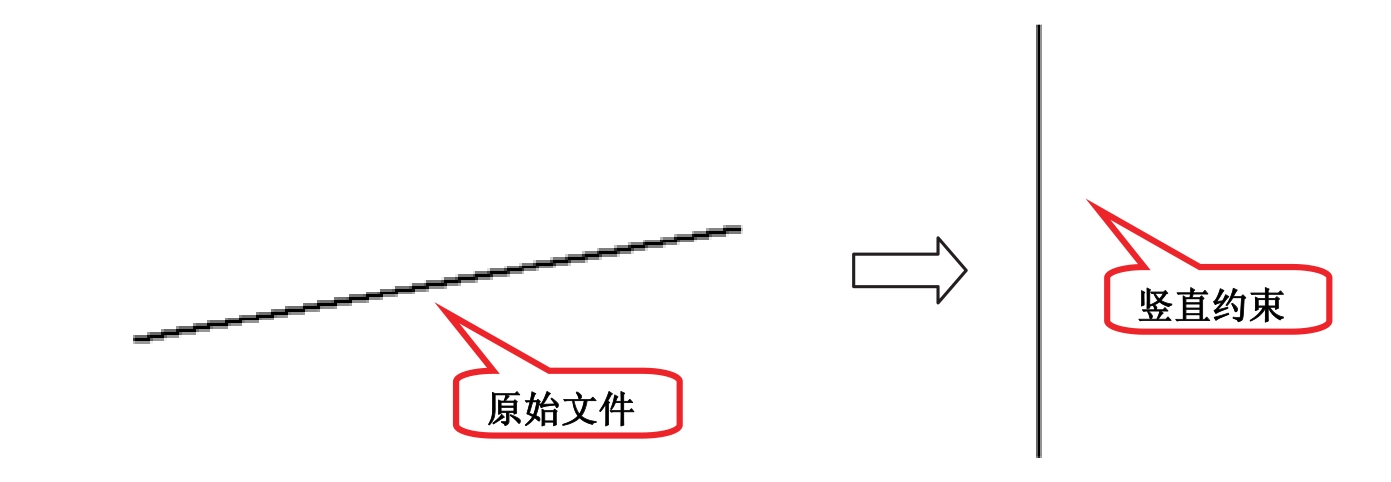

打开随书光盘“源文件”文件夹下“第3章\课上十分钟\竖直约束”，操作过程如图3-69所示。
图3-69 竖直约束
可将两条曲线约束为彼此相切，即使它们并不实际共享一个点（在二维草图中）。相切约束通常用于将圆弧约束到直线，也可使用相切约束，指定如何结束与其他几何图元相切的样条曲线。在三维草图中，相切约束可应用到三维草图中的其他几何图元共享端点的三维样条曲线，包括模型边。使用时分别用鼠标选取两个或多个要施加约束的几何图元即可创建相切约束，这里的几何图元是直线和圆弧、直线和样条曲线，或圆弧和样条曲线等。
【执行方式】
功能区：单击“草图”标签栏“约束”面板上的“相切约束”按钮
。
【操作过程】

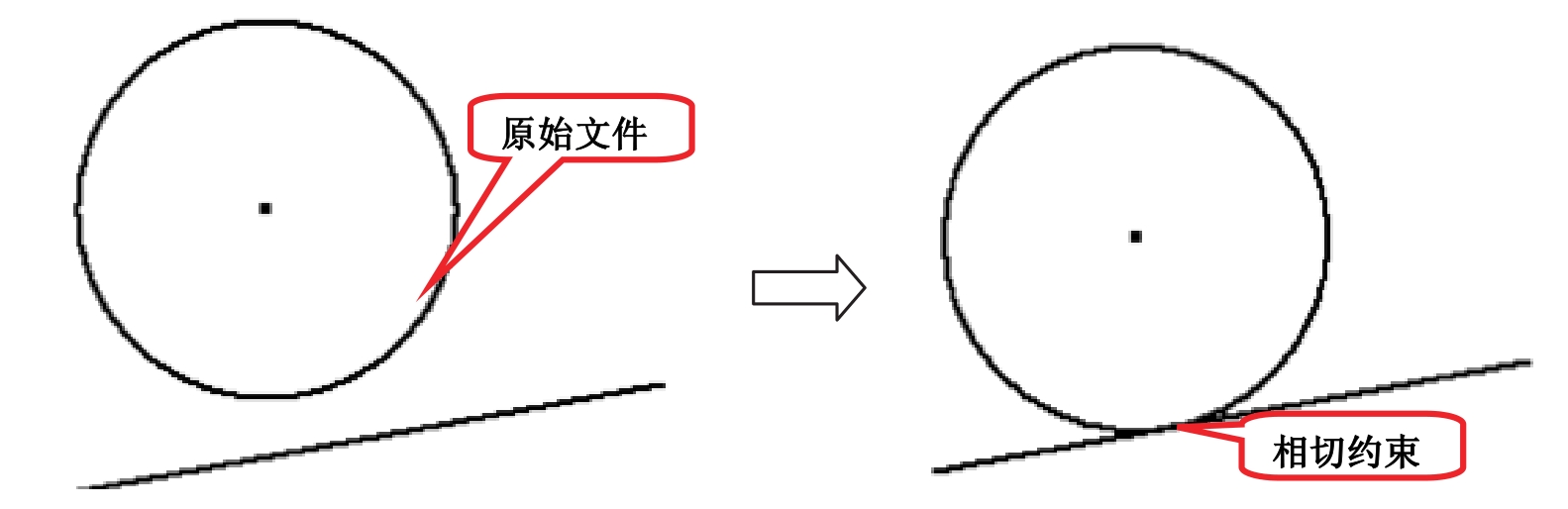

打开随书光盘“源文件”文件夹下“第3章\课上十分钟\相切约束”，操作过程如图3-70所示。
图3-70 相切约束
在样条曲线和其他曲线（如线、圆弧或样条曲线）之间创建曲率连续。
【执行方式】
功能区：单击“草图”标签栏“约束”面板上的“平滑约束”按钮
。
【操作过程】

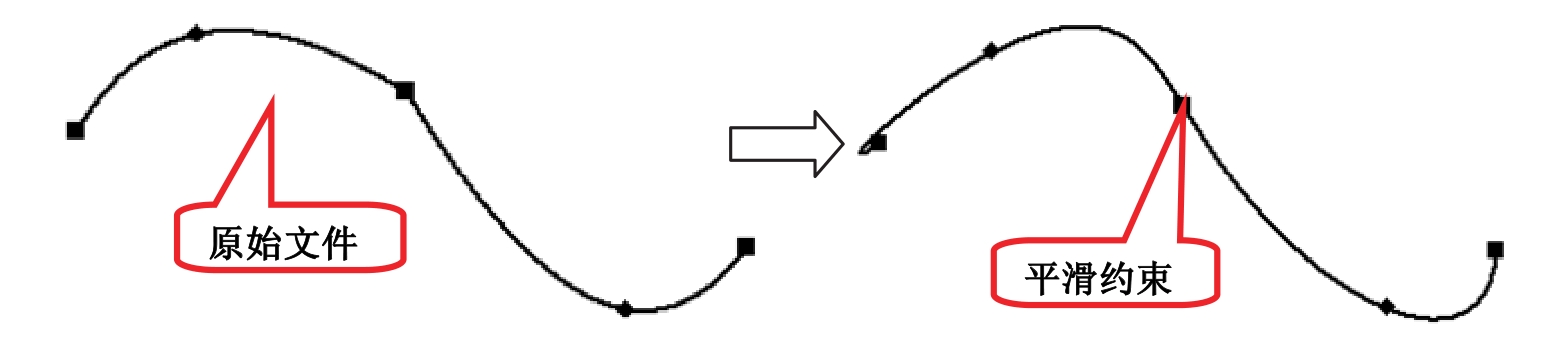

打开随书光盘“源文件”文件夹下“第3章\课上十分钟\平滑约束”，操作过程如图3-71所示。
图3-71 平滑约束
使所选直线、曲线或圆相对于所选直线对称。应用这种约束时，约束到所选几何图元的线段也会重新确定方向和大小。使用该约束工具时依次用鼠标选取两条直线、曲线或圆，然后选择它们的对称直线即可创建对称约束。注意，如果删除对称直线，将随之删除对称约束。
【执行方式】
功能区：单击“草图”标签栏“约束”面板上的“对称约束”按钮
。
【操作过程】
打开随书光盘“源文件”文件夹下“第3章\课上十分钟\对称约束”，操作过程如图3-72所示。

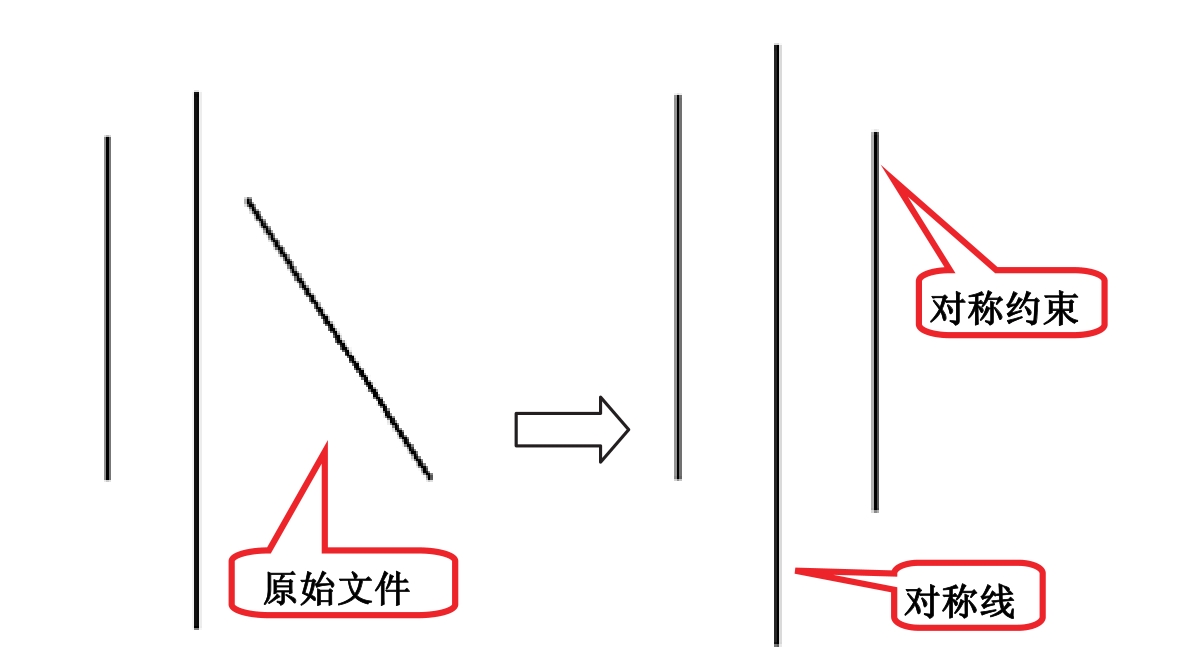

图3-72 对称约束
将所选的圆弧或圆调整到具有相同半径，或将所选的直线调整到具有相同的长度。使用该约束工具时分别用鼠标选取两个或多个要施加约束的几何图元即可创建等长约束，这里的几何图元是直线、圆弧和圆。
【执行方式】
功能区：单击“草图”标签栏“约束”面板上的“等长约束”按钮
。
【操作过程】
打开随书光盘“源文件”文件夹下“第3章\课上十分钟\等长约束”，操作过程如图3-73所示。

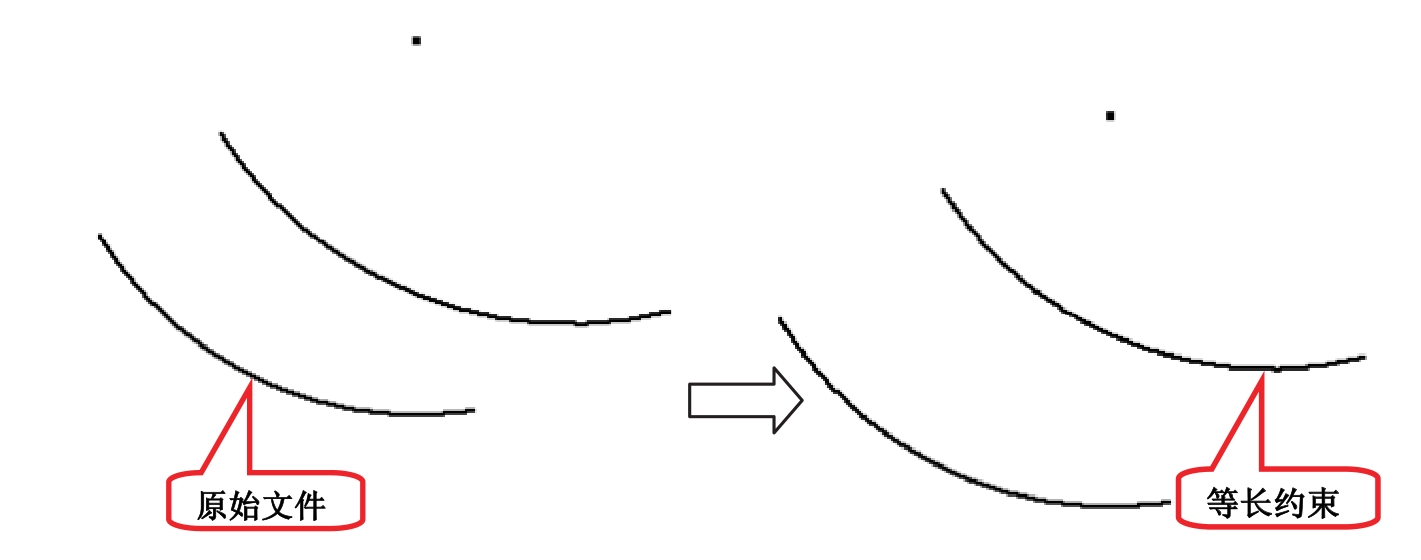

图3-73 等长约束
高手支招
需要注意的是要使几个圆弧或圆具有相同半径或使几条直线具有相同长度，可同时选择这些几何图元，接着单击“等长”约束工具。
可将点和曲线固定到相对于草图坐标系的位置。如果移动或转动草图坐标系，固定曲线或点将随之运动。固定约束将点相对于草图坐标系固定。

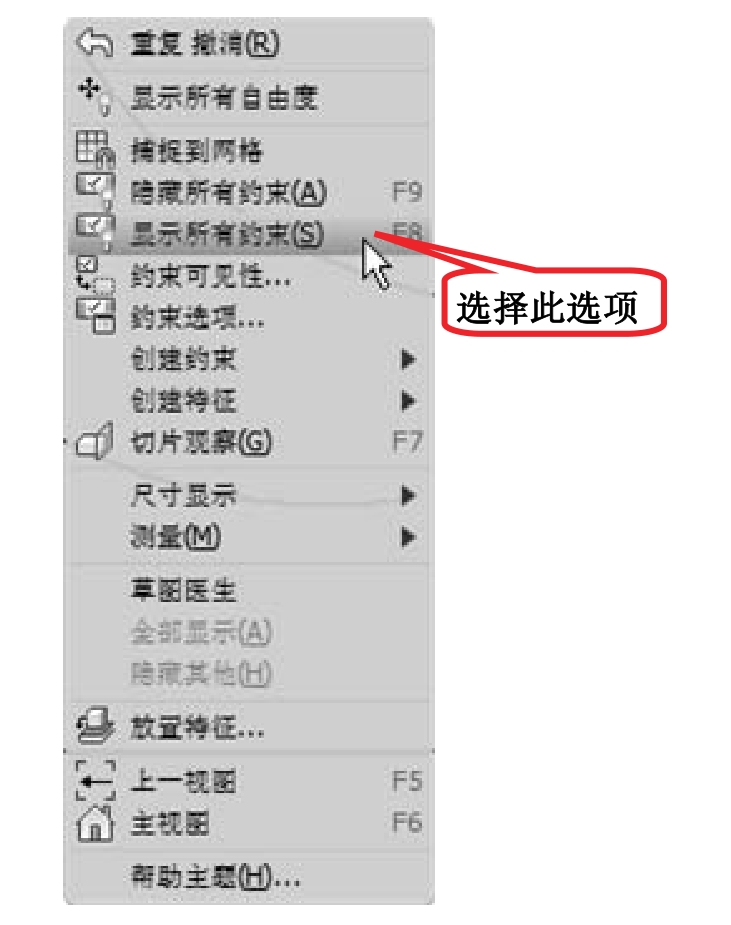

在给草图添加几何约束以后，默认情况下这些约束是不显示的，但是用户可自行设定是否显示约束。如果要显示全部约束的话，可在草图绘制区域内单击鼠标右键，在如图3-74所示的快捷菜单中选择“显示所有约束”选项；相反如果要隐藏全部的约束，在快捷菜单中选择“隐藏所有约束”选项即可。
图3-74 快捷菜单
【执行方式】
功能区：单击“草图”标签栏“约束”面板上的“显示约束”按钮
。
【操作过程】
打开随书光盘“源文件”文件夹下“第3章\课上十分钟\显示约束”，操作过程如图3-75所示。

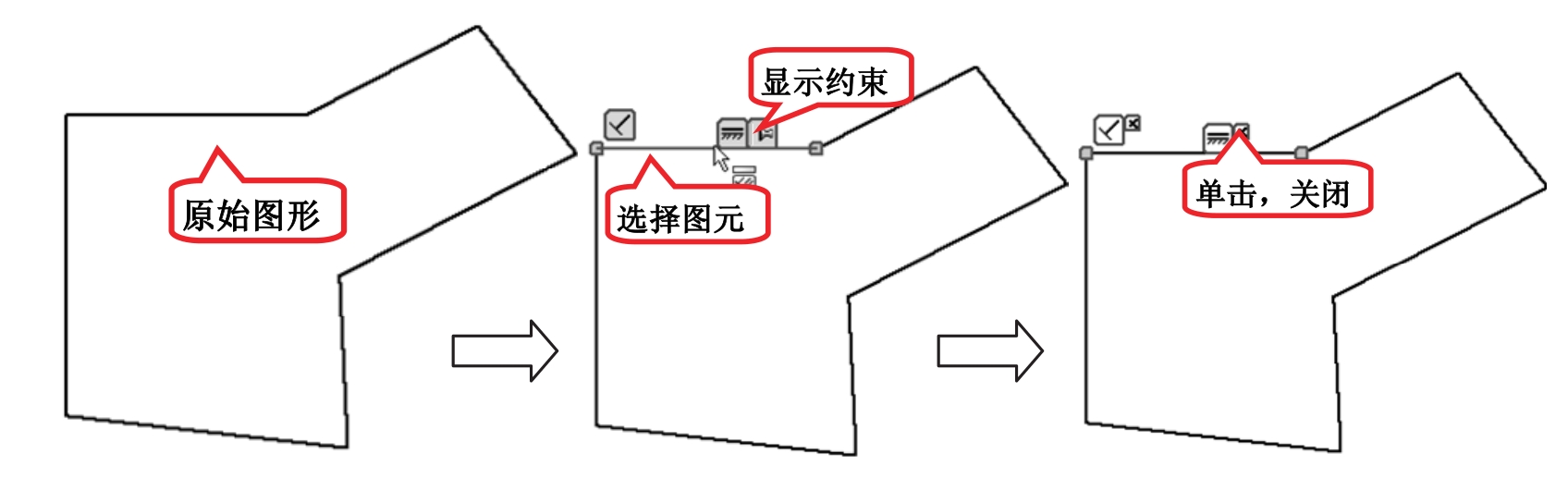

图3-75 显示对象的几何约束
【操作过程】
打开随书光盘“源文件”文件夹下“第3章\课上十分钟\删除约束”，操作过程如图3-76所示。

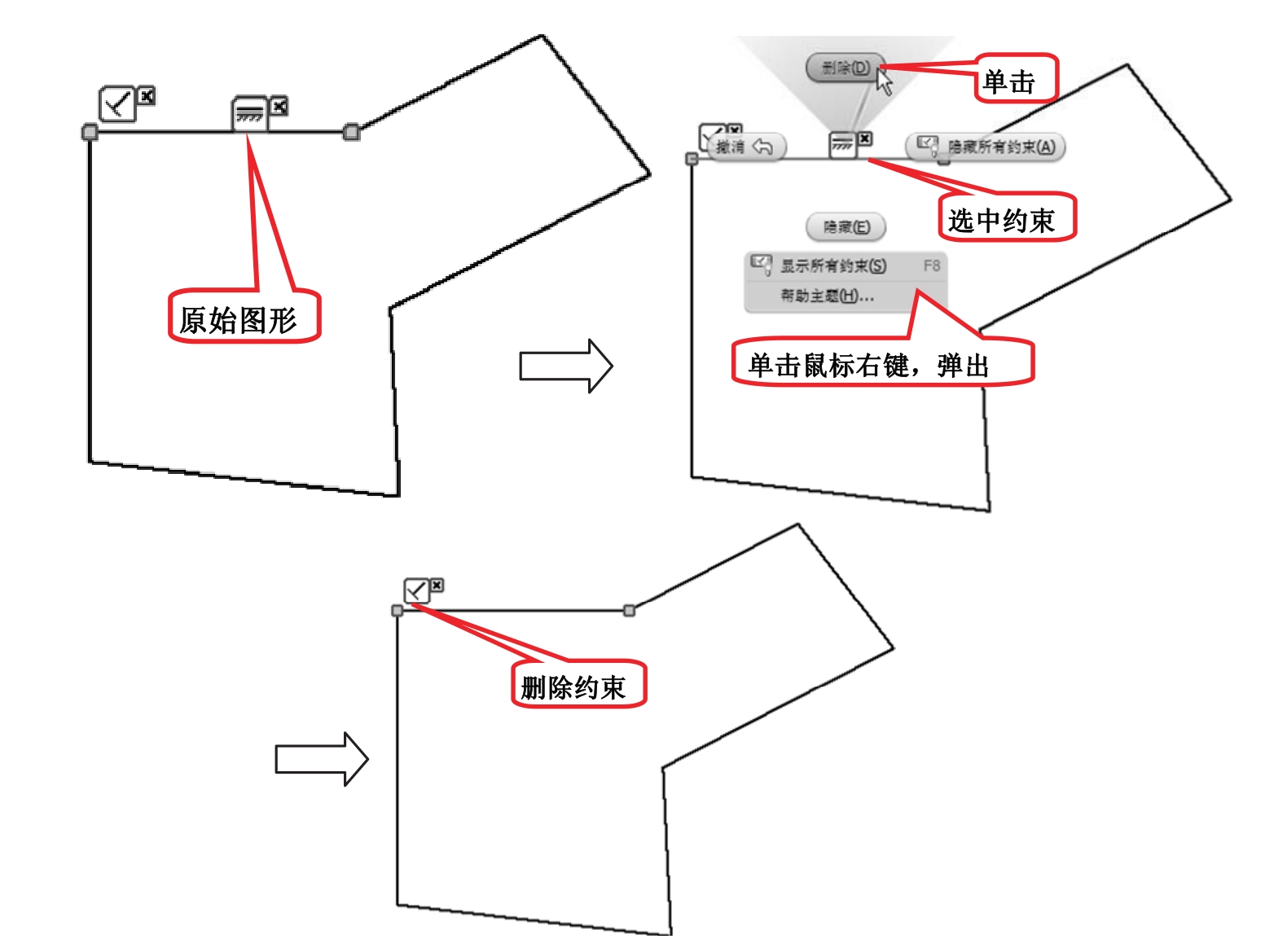

图3-76 删除约束
高手支招
如果多条曲线共享一个点，则每条曲线上都显示一个重合约束。如果在其中一条曲线上删除该约束，此曲线将可被移动。其他曲线仍保持约束状态，除非删除所有重合约束。
