给草图添加尺寸标注是草图设计过程中非常重要的一步，草图几何图元需要尺寸信息以便保持大小和位置，以满足设计意图的需要。一般情况下，Inventor 2013中的所有尺寸都是参数化的。这意味着用户可通过修改尺寸来更改已进行标注的项目大小，也可将尺寸指定为计算尺寸，它只反映了项目的大小，但不能用来修改项目的大小。向草图几何图元添加参数尺寸的过程也是用来控制草图中对象的大小和位置的约束的过程。在Inventor 2013中，如果对尺寸值进行更改，草图也将自动更新，基于该草图的特征也会自动更新。
预习重点
◎ 练习添加尺寸标注。
在Inventor 2013中，可利用自动标注尺寸工具快速自动地给图形添加尺寸标注，该工具可计算所有的草图尺寸，然后自动添加。如果单独选择草图几何图元（如直线、圆弧、圆和顶点），系统将自动应用尺寸标注和约束。如果不单独选择草图几何图元，系统将自动对所有未标注尺寸的草图对象进行标注。“自动标注尺寸”工具使用户可通过一个步骤迅速快捷地完成草图的尺寸标注。
通过自动标注尺寸，用户可完全标注和约束整个草图；可识别特定曲线或整个草图，以便进行约束；可只创建尺寸标注或约束，也可同时创建两者；可使用“尺寸”工具来提供关键的尺寸，然后使用“自动尺寸和约束”来完成对草图的约束；在复杂的草图中，如果不能确定缺少哪些尺寸，可使用“自动尺寸和约束”工具来完全约束该草图，用户也可删除自动尺寸标注和约束。
【执行方式】
功能区：单击“草图”标签栏“约束”面板上的“自动尺寸和约束”按钮
。
【操作过程】
打开随书光盘“源文件”文件夹下“第3章\课上十分钟\自动尺寸和约束”，操作过程如图3-61所示。

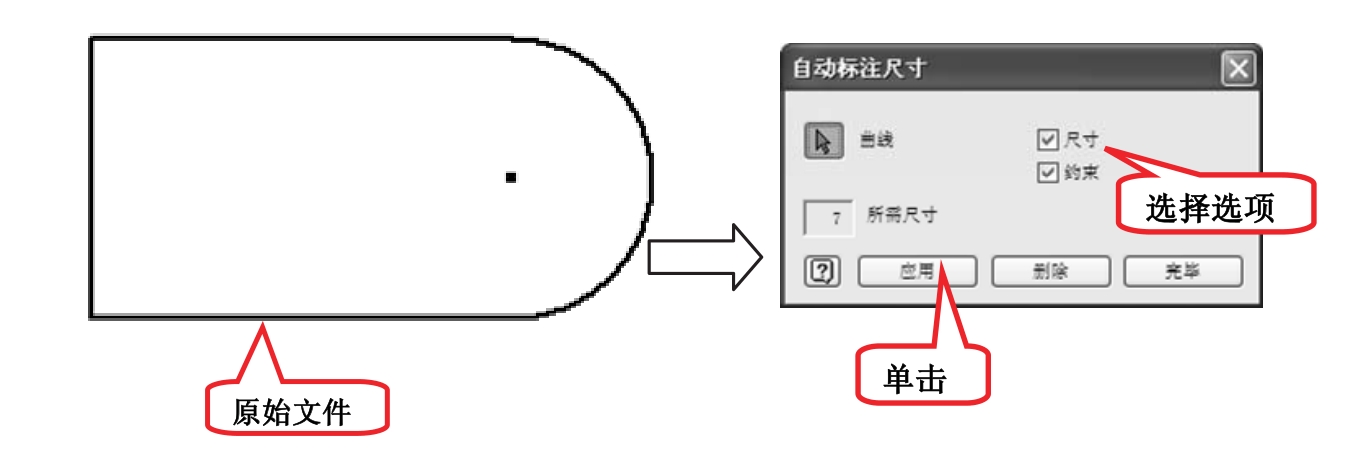

图3-61 自动标注尺寸

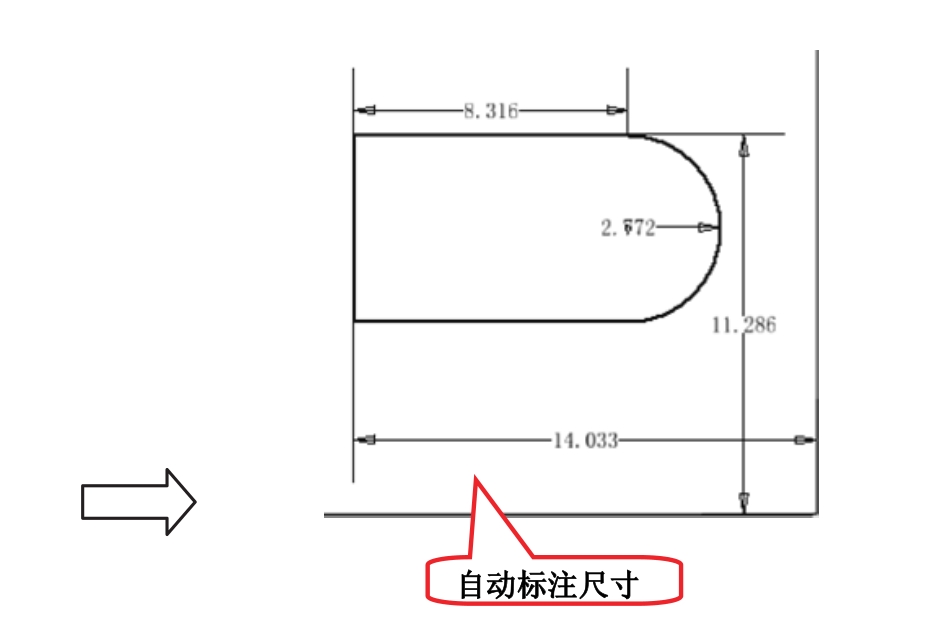

图3-61 自动标注尺寸（续）
【选项说明】
（1）尺寸：勾选此复选框，对所选的几何图元应用自动尺寸。
（2）约束：勾选此复选框，对所选的几何图元应用自动约束。
（3）
：显示要完全约束草图所需的约束和尺寸的数量。
注意
如果从方案中排除了约束或尺寸，在显示的总数中也会减去相应的数量。
（4）删除：从所选的几何图元中删除尺寸和约束。
虽然自动标注尺寸功能强大，省时省力，但是很多设计人员在实际工作中会手动标注尺寸。手动标注尺寸的一个优点就是可很好地体现设计思路，设计人员可选择在标注过程中体现重要的尺寸，以便于加工人员更好地掌握设计意图。
【执行方式】
功能区：单击“草图”标签栏“约束”面板上的“尺寸”按钮
。
【操作过程】
打开随书光盘“源文件”文件夹下“第3章\课上十分钟\尺寸”，操作过程如图3-62所示。

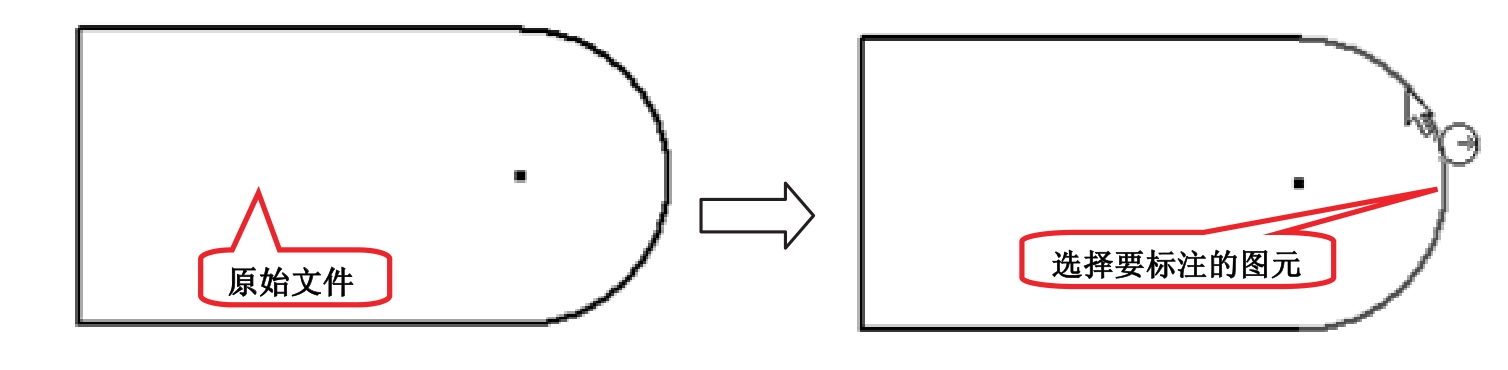

图3-62 手动标注尺寸

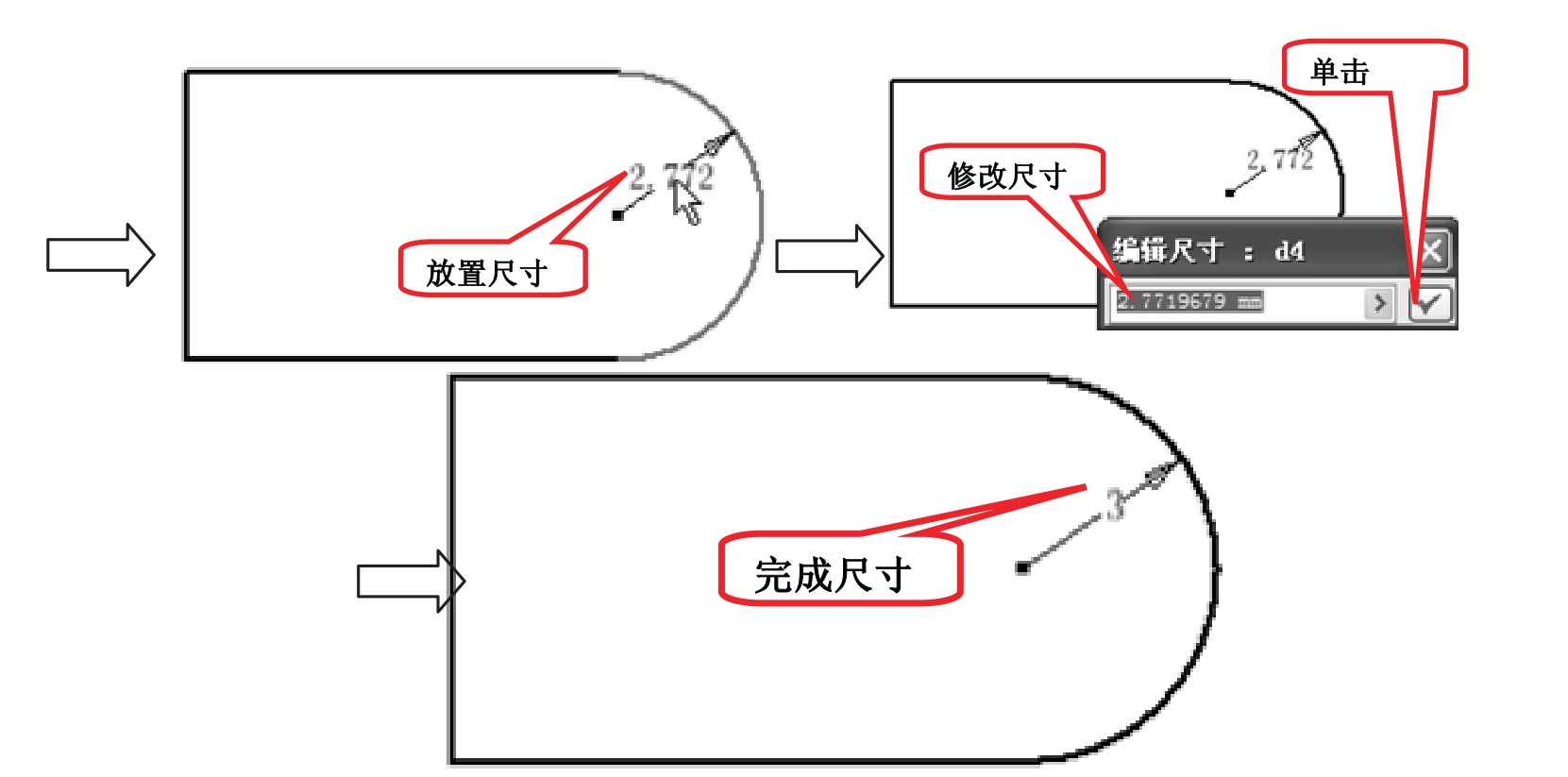

图3-62 手动标注尺寸（续）
高手支招
（1）要标注一条线段的长度，单击该线段即可。
（2）要标注平行线之间的距离，分别单击两条线即可。
（3）要标注点到点或点到线的距离，单击两个点或点与线即可。
（4）如果要标注相交直线的夹角，只要依次选择这两条直线即可。
（5）要标注不共线的三个点之间的角度，依次选择这三个点即可。
（6）要标注圆弧的角度，只要依次选取圆弧的一个端点、圆心和圆弧的另外一个端点即可。
