3.5 草图修改工具

本节主要介绍草图几何特征的编辑，包括偏移、修剪、旋转、拉伸、移动和延伸等。

预习重点

◎ 了解有几种草图修改工具。

◎ 简单练习偏移、修剪和延伸等命令。

3.5.1 课上十分钟——偏移

偏移是指复制所选草图几何图元并将其放置在与原图元偏移一定距离的位置。在默认情况下，偏移的几何图元与原几何图元有等距约束。

【执行方式】

功能区：单击“草图”标签栏“修改”面板上的“偏移”按钮 。

【操作过程】

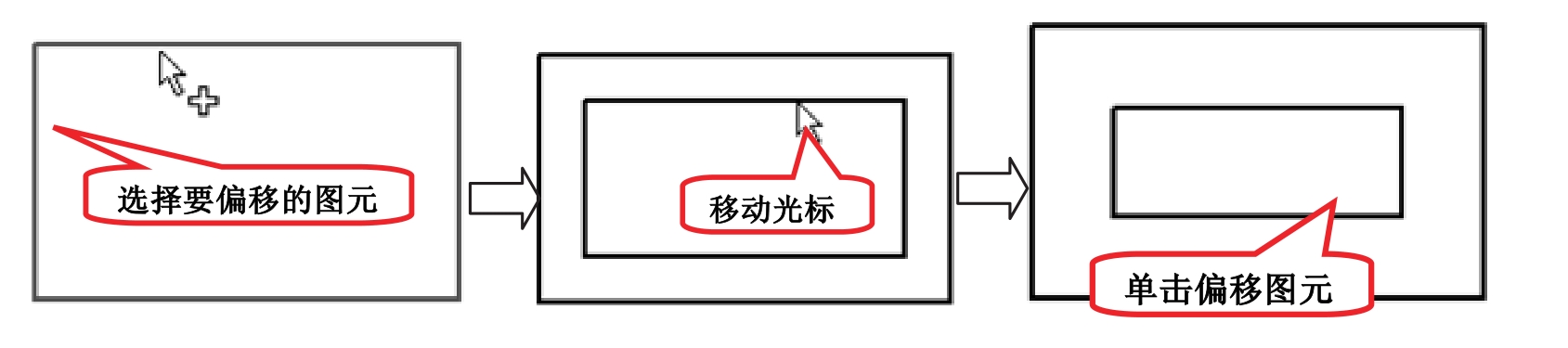

打开随书光盘“源文件”文件夹下“第3章\课上十分钟\偏移”，操作过程如图3-43所示。

高手支招

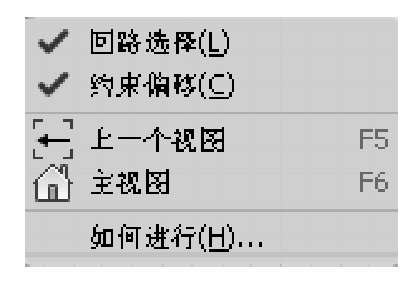

如果需要，可使用尺寸标注工具设置指定的偏移距离。在移动鼠标以预览偏移图元的过程中，如果单击鼠标右键，可打开“关联”菜单，如图3-44所示，在默认情况下，选择回路和约束偏移量两个选项是选中的，也就是说软件会自动选择回路（端点连在一起的曲线）并将偏移曲线约束为与原曲线距离相等。

如果要偏移一个或多个独立曲线，或要忽略等长约束，取消勾选“选择回路”和“约束偏移量”选项上的复选框即可。

3.5.2 课上十分钟——移动

【执行方式】

功能区：单击“草图”标签栏“修改”面板上的“移动”按钮 。

【操作过程】

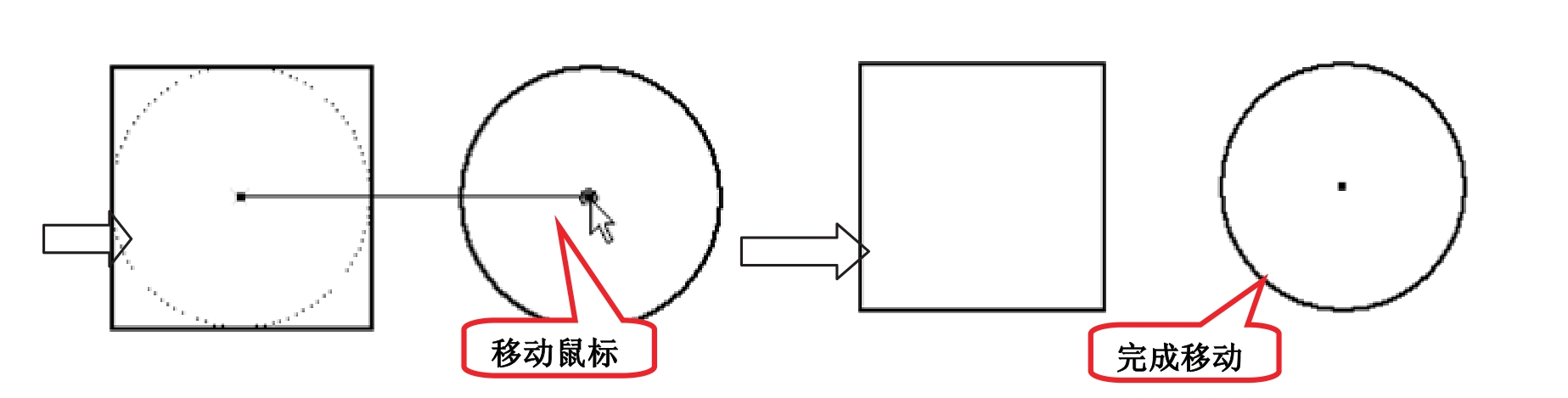

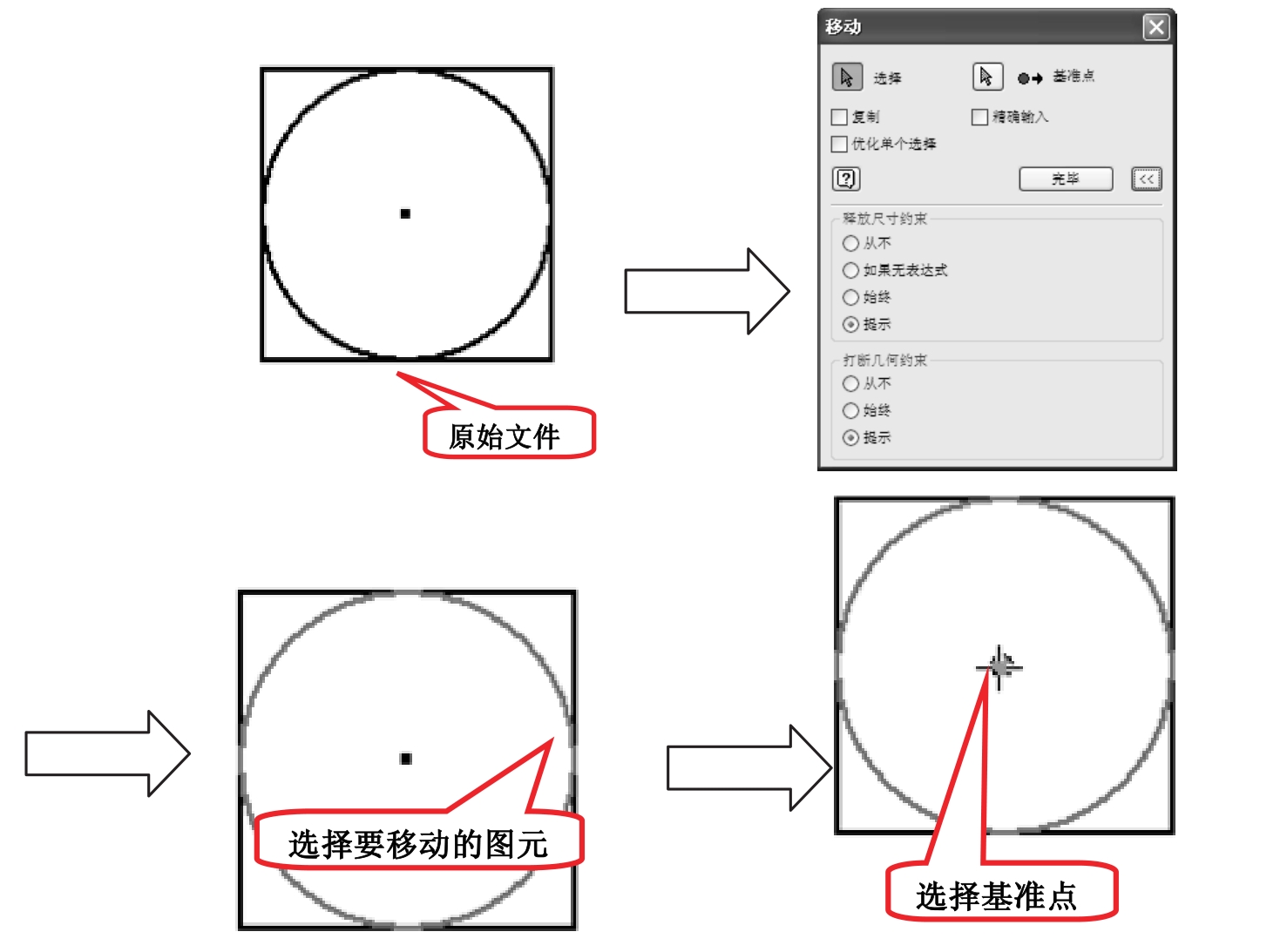

打开随书光盘“源文件”文件夹下“第3章\课上十分钟\移动”，操作过程如图3-45所示。

3.5.3 课上十分钟——复制

【执行方式】

功能区：单击“草图”标签栏“修改”面板上的“复制”按钮 。

【操作过程】

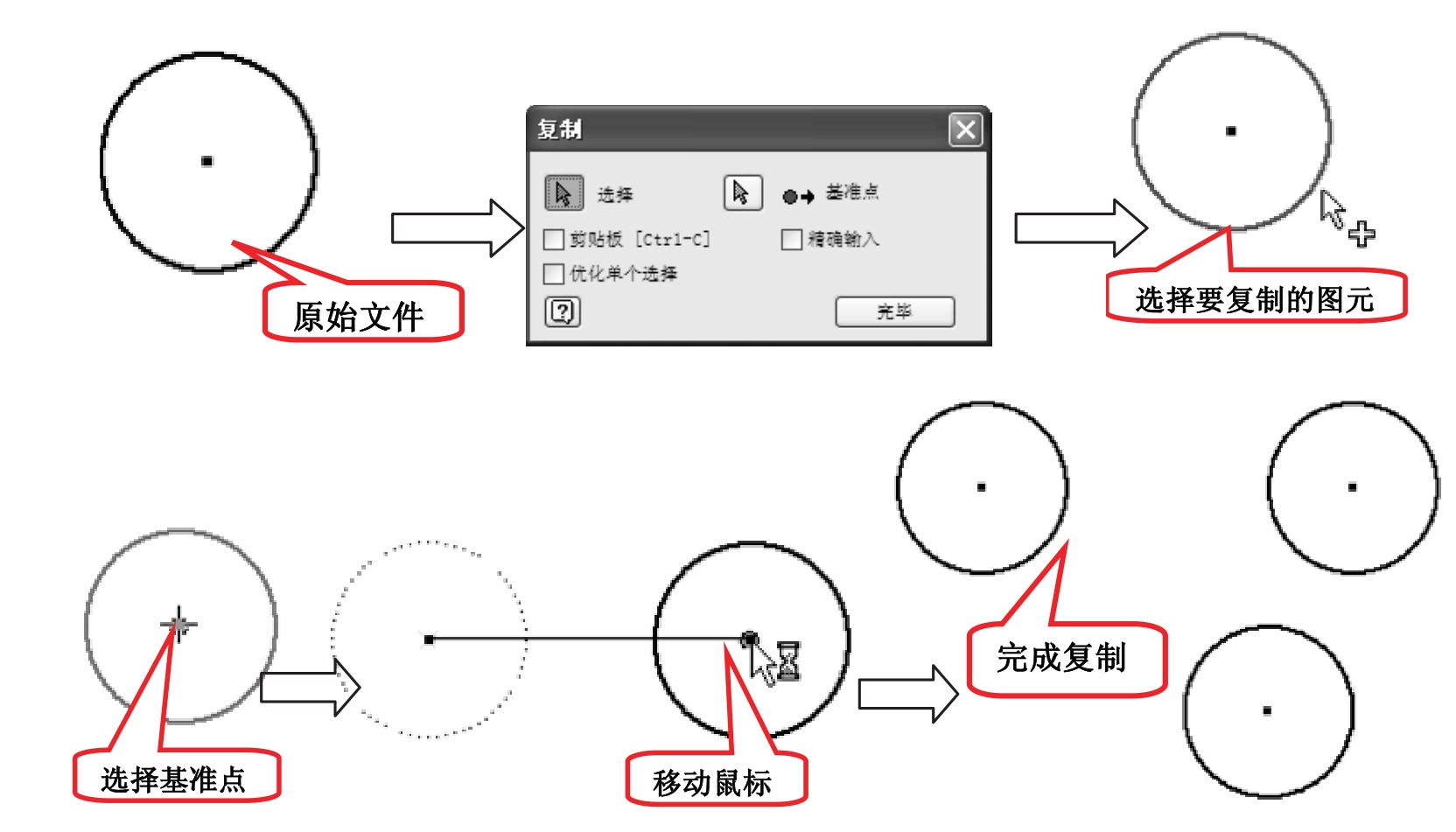

打开随书光盘“源文件”文件夹下“第3章\课上十分钟\复制”，操作过程如图3-46所示。

3.5.4 课上十分钟——旋转

【执行方式】

功能区：单击“草图”标签栏“修改”面板上的“旋转”按钮 。

【操作过程】

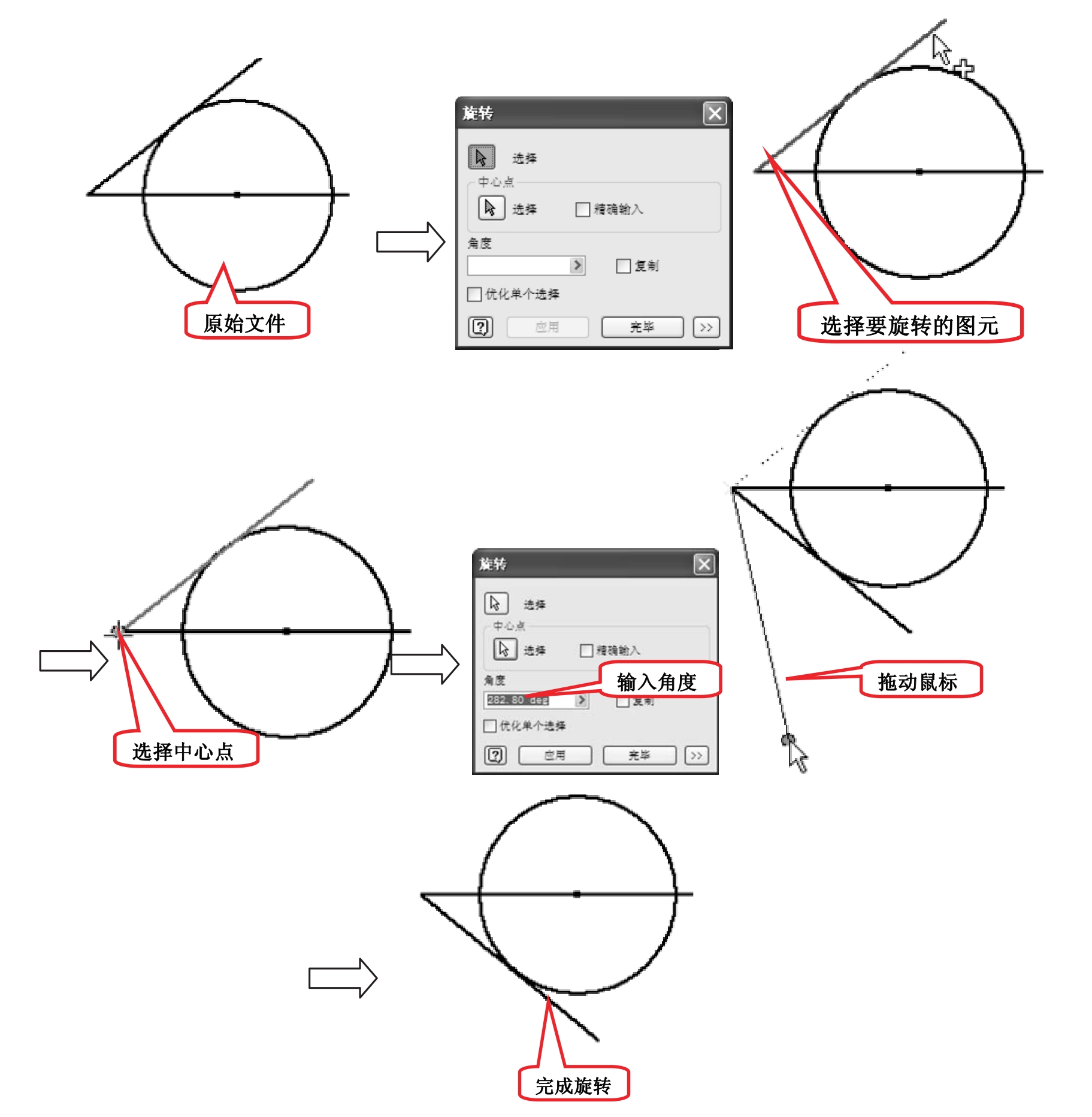

打开随书光盘“源文件”文件夹下“第3章\课上十分钟\旋转”，操作过程如图3-47所示。

3.5.5 课上十分钟——拉伸

【执行方式】

功能区：单击“草图”标签栏“修改”面板上的“拉伸”按钮 。

【操作过程】

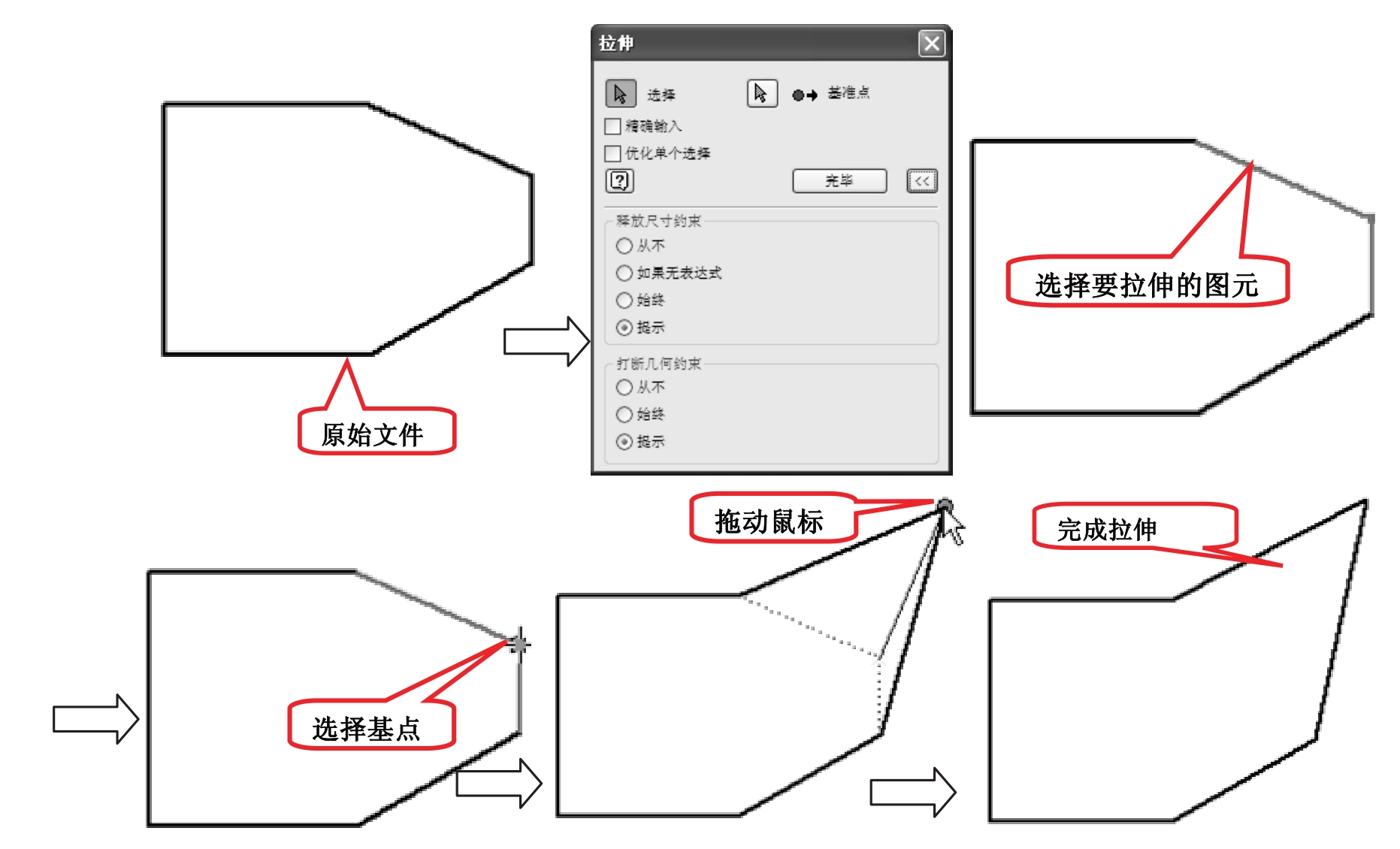

打开随书光盘“源文件”文件夹下“第3章\课上十分钟\拉伸”，操作过程如图3-48所示。

3.5.6 课上十分钟——比例

【执行方式】

功能区：单击“草图”标签栏“修改”面板上的“比例”按钮 。

【操作过程】

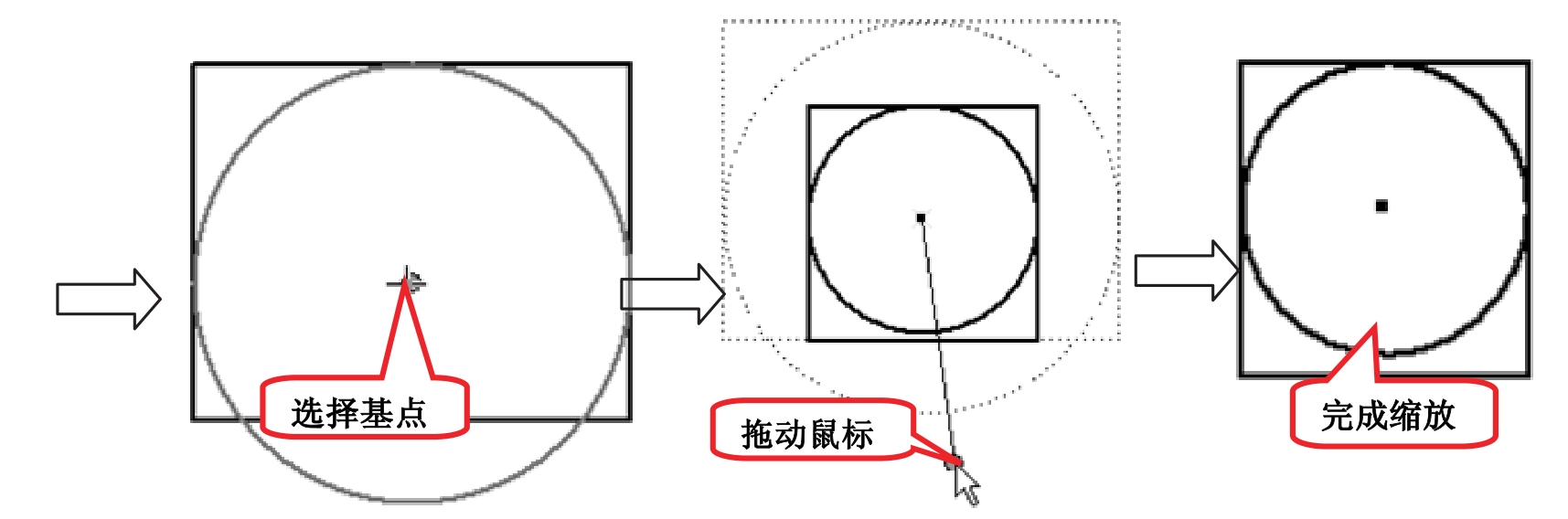

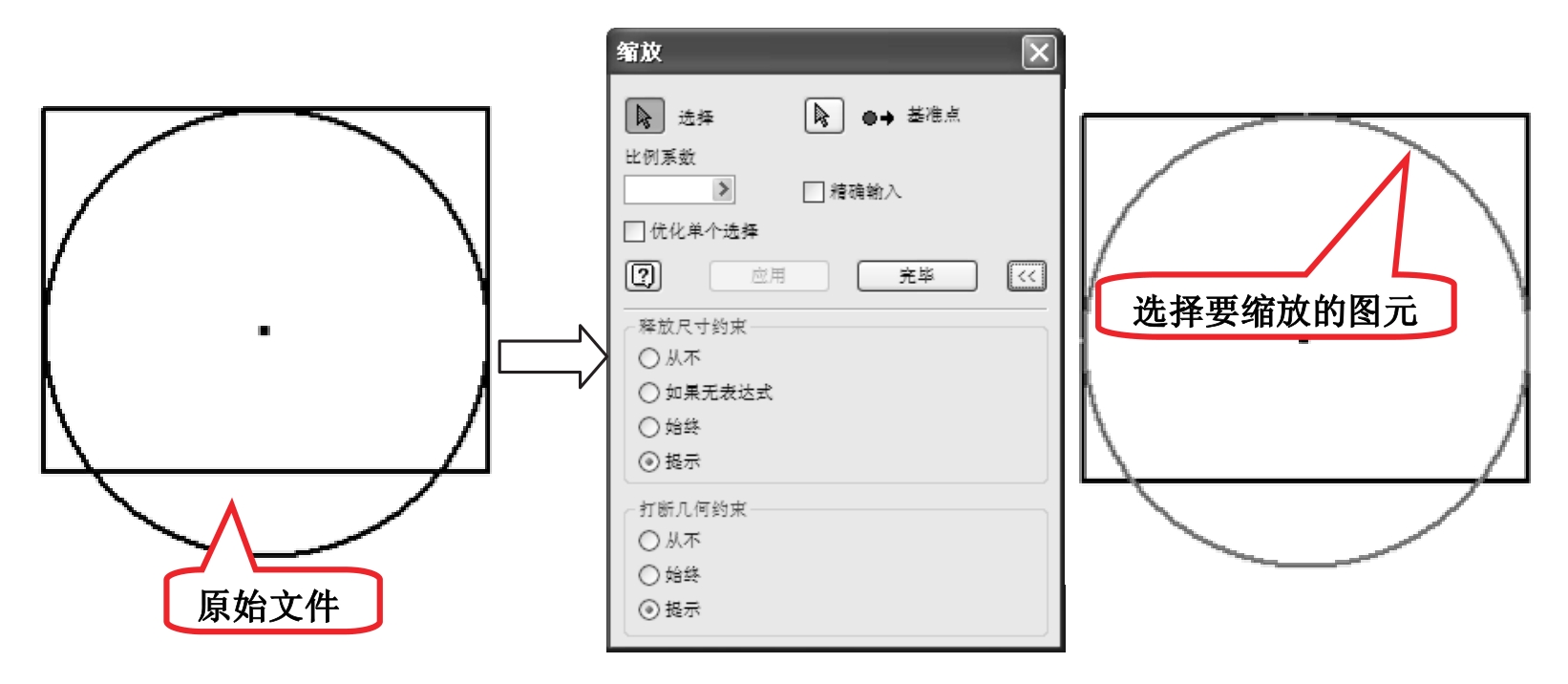

打开随书光盘“源文件”文件夹下“第3章\课上十分钟\比例”，操作过程如图3-49所示。

3.5.7 课上十分钟——延伸

延伸命令用来清理草图或闭合处于开放状态的草图。

【执行方式】

功能区：单击“草图”标签栏“修改”面板上的“延伸”按钮 。

【操作过程】

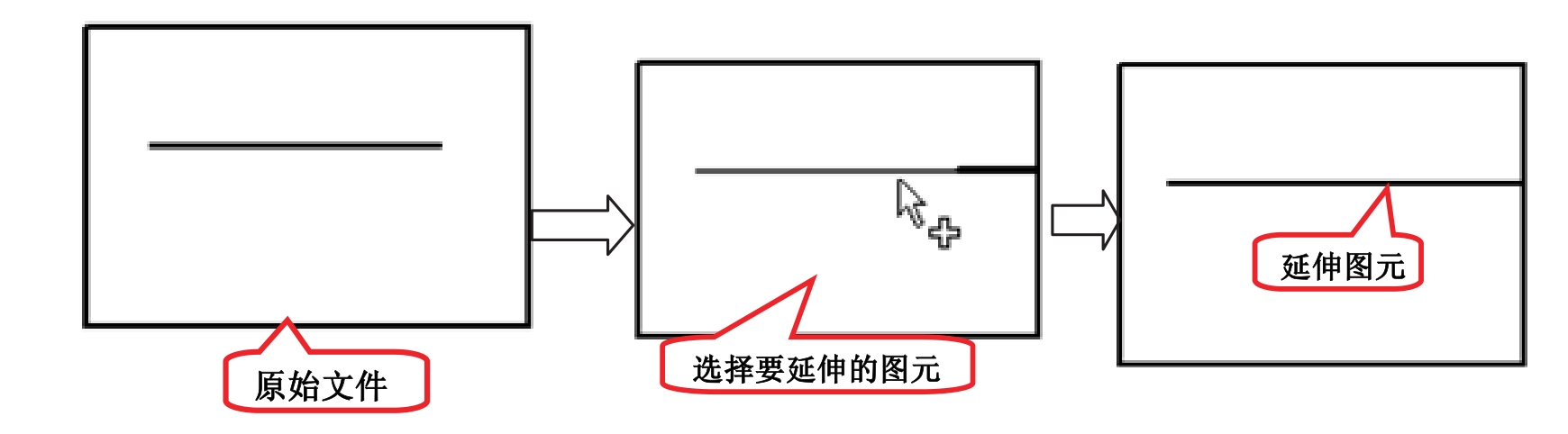

打开随书光盘“源文件”文件夹下“第3章\课上十分钟\延伸”，操作过程如图3-50所示。

高手支招

曲线延伸以后，在延伸曲线和边界曲线端点处创建重合约束。如果曲线的端点具有固定约束，那么该曲线不能延伸。

3.5.8 课上十分钟——修剪

修剪将选中曲线修剪到与最近曲线的相交处。该工具可在二维草图、部件和工程图中使用。在一个具有很多相交曲线的二维图环境中，该工具可很好地除去多余的曲线部分，使得图形更加整洁。

【执行方式】

功能区：单击“草图”标签栏“修改”面板上的“修剪”按钮 。

1.修剪单条曲线

【操作过程】

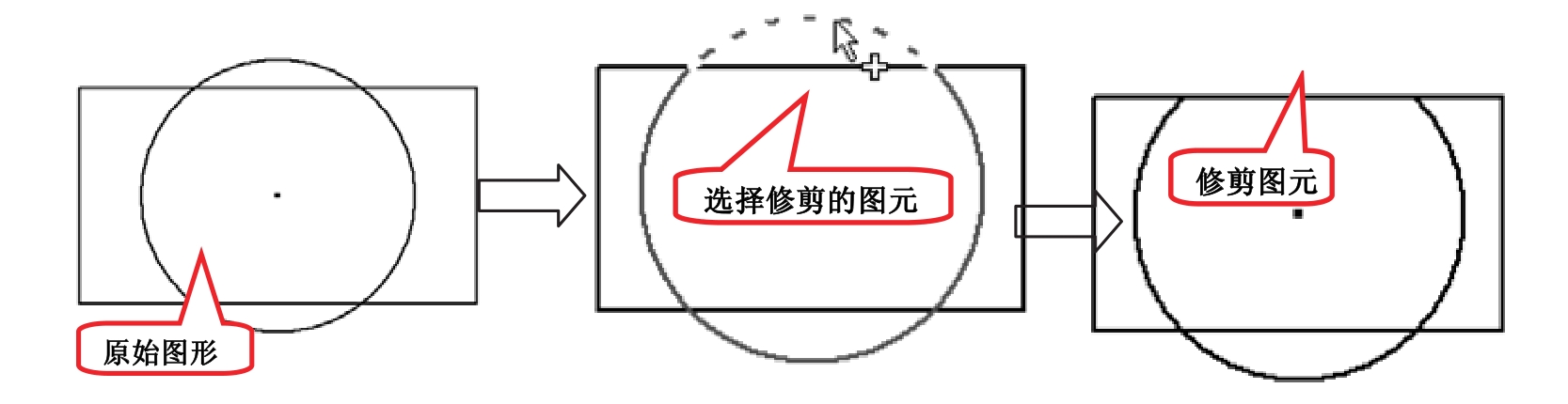

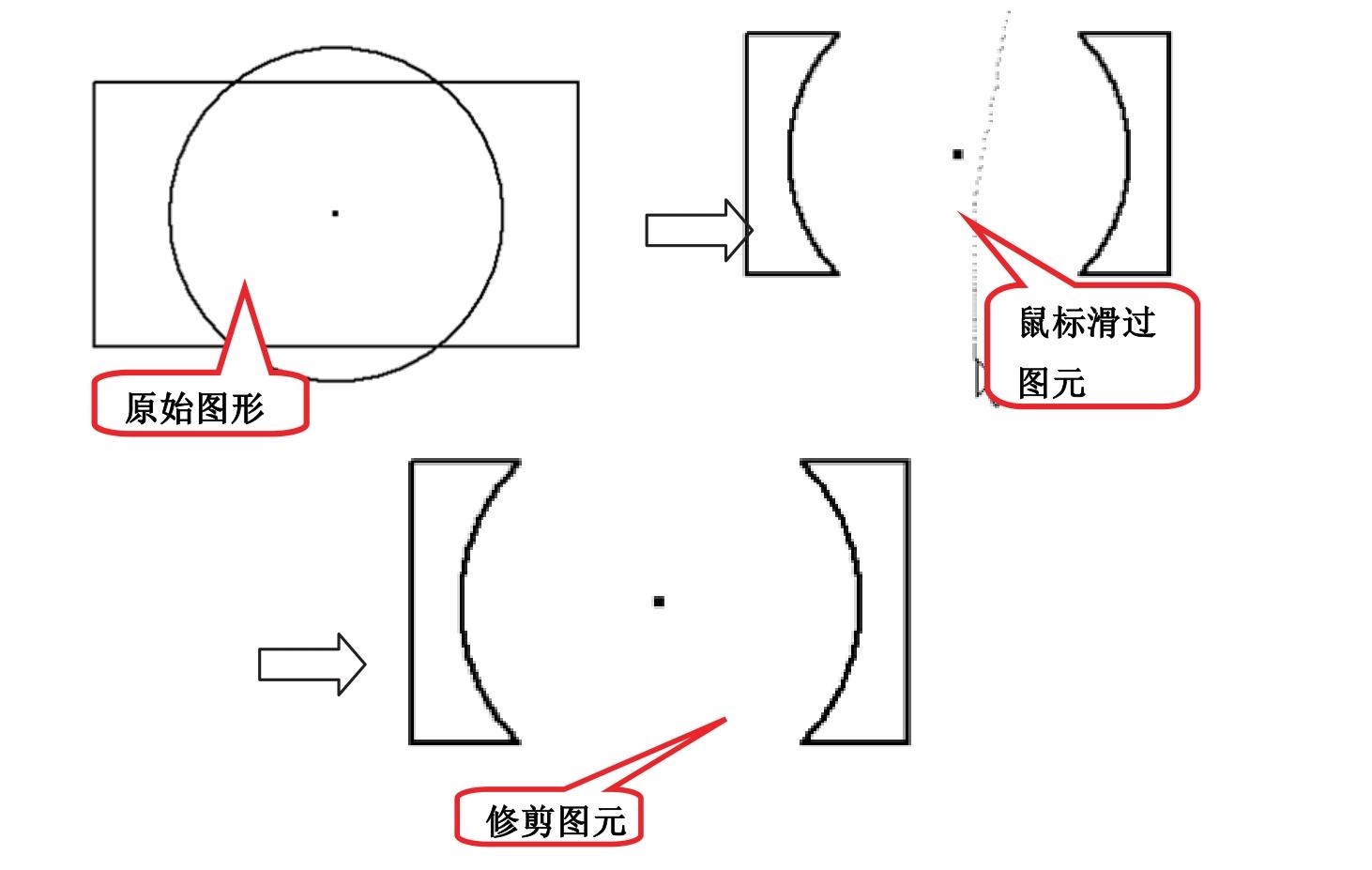

打开随书光盘“源文件”文件夹下“第3章\课上十分钟\修剪单条曲线”，操作过程如图3-51所示。

2.框选修剪曲线

【操作过程】

打开随书光盘“源文件”文件夹下“第3章\课上十分钟\框选修剪曲线”，操作过程如图3-52所示。

高手支招

在曲线中间进行选择会影响离光标最近的端点，可能有多个交点时，将选择最近的一个。在修剪操作中，删除掉的是光标下面的部分。

3.5.9 课堂练习——绘制底座草图

本例绘制如图3-53所示的底座草图。

操作步骤

❶ 新建文件。运行Inventor 2013，选择“快速入门”标签栏，选择“启动”面板上的“新建”选项，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

❷ 进入草图环境。单击“三维模型”标签栏“草图”面板上的“创建二维草图”按钮 ，选择XZ基准平面为草图绘制面，进入草图环境。

❸ 绘制中心线。单击“草图”标签栏“格式”面板上的“中心线”按钮 ，单击“草图”标签栏“绘制”面板上的“直线”按钮 ，绘制一条水平中心线，如图3-54所示。

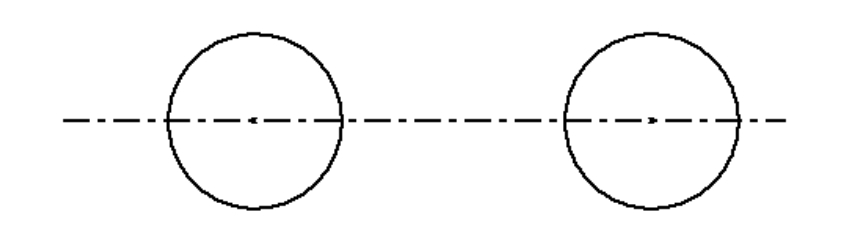

❹ 绘制圆。单击“草图”标签栏“绘制”面板上的“圆”按钮 ，在中心线上绘制两个圆，如图3-55所示。

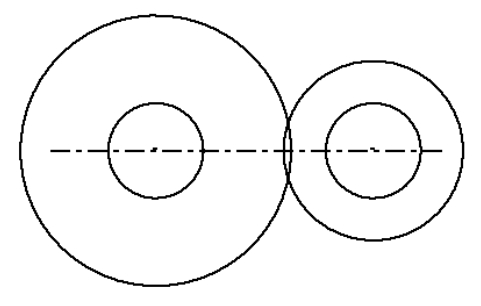

❺ 绘制同心圆。单击“草图”标签栏“绘制”面板上的“圆”按钮 ，绘制与第❹步同心的圆，如图3-56所示。

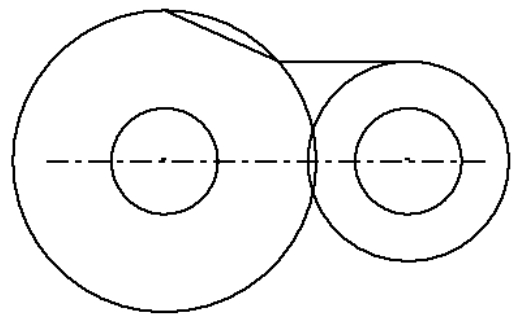

❻ 绘制直线。单击“草图”标签栏“绘制”面板上的“直线”按钮 ，沿着右侧大圆顶部绘制切线与左侧大圆相交，然后连接大圆顶端端点，如图3-57所示。

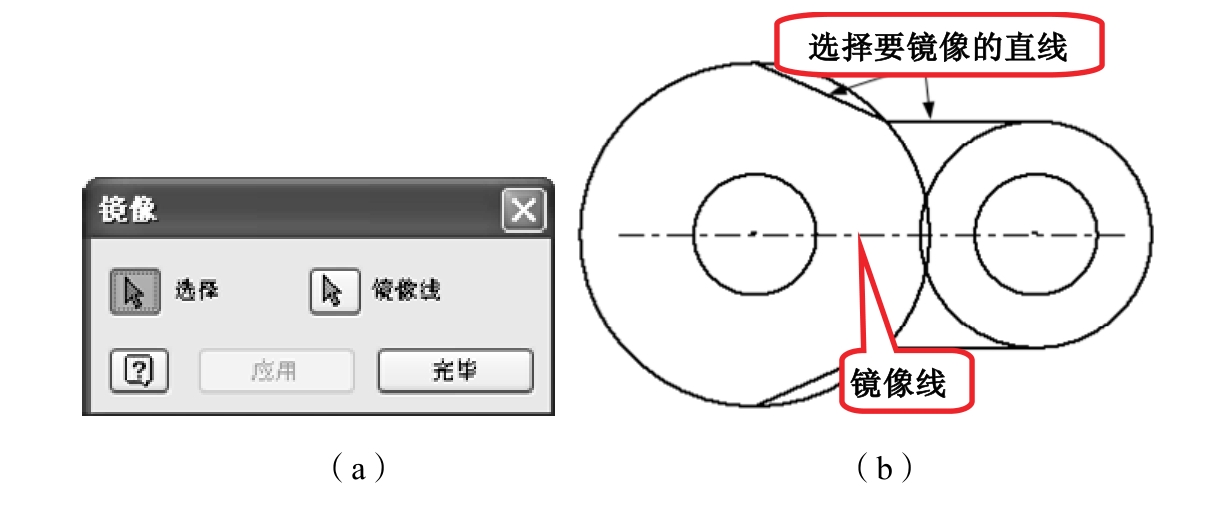

❼ 镜像直线。单击“草图”标签栏“阵列”面板上的“镜像”按钮 ，弹出如图3-58（a）所示的“镜像”对话框；选择刚绘制的两条直线段，选择中心线为镜像线，单击“应用”按钮，结果如图3-58（b）所示。

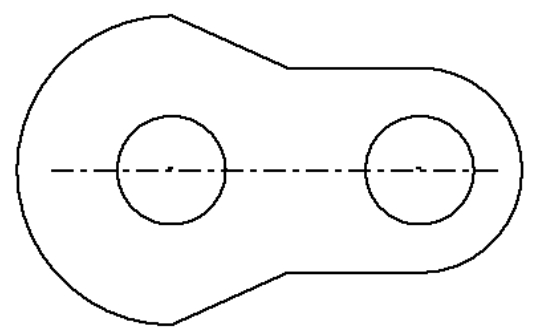

❽ 修剪草图。单击“草图”标签栏“修改”面板上的“修剪”按钮 ，剪裁草图实体中多余的线段，如图3-59所示。

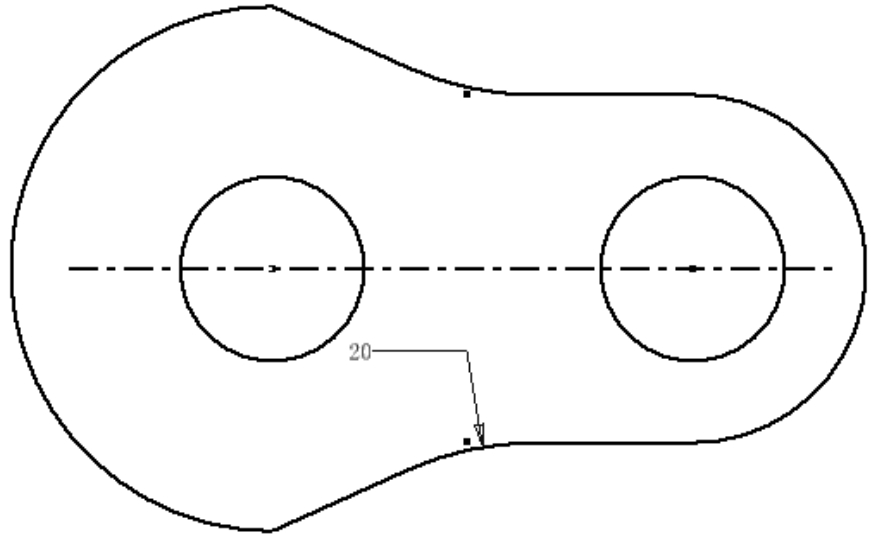

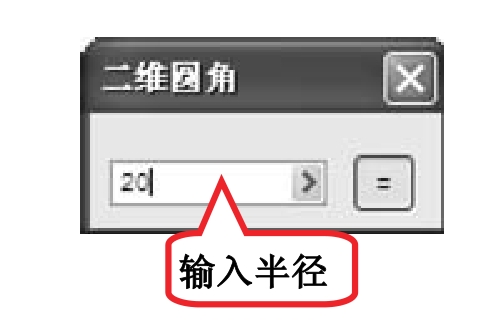

❾ 倒圆角。单击“草图”标签栏“绘制”面板上的“圆角”按钮 ，弹出如图3-60所示的“二维圆角”对话框，输入适当的圆角半径，在视图中选择步骤❸和❼创建的直线进行圆角，最终效果如图3-53所示。
