3.4 草图复制工具

本节主要介绍草图复制工具镜像和阵列。

预习重点

◎ 了解草图复制工具。

3.4.1 课上十分钟——镜像

【执行方式】

功能区：单击“草图”标签栏“阵列”面板上的“镜像”按钮 。

【操作过程】

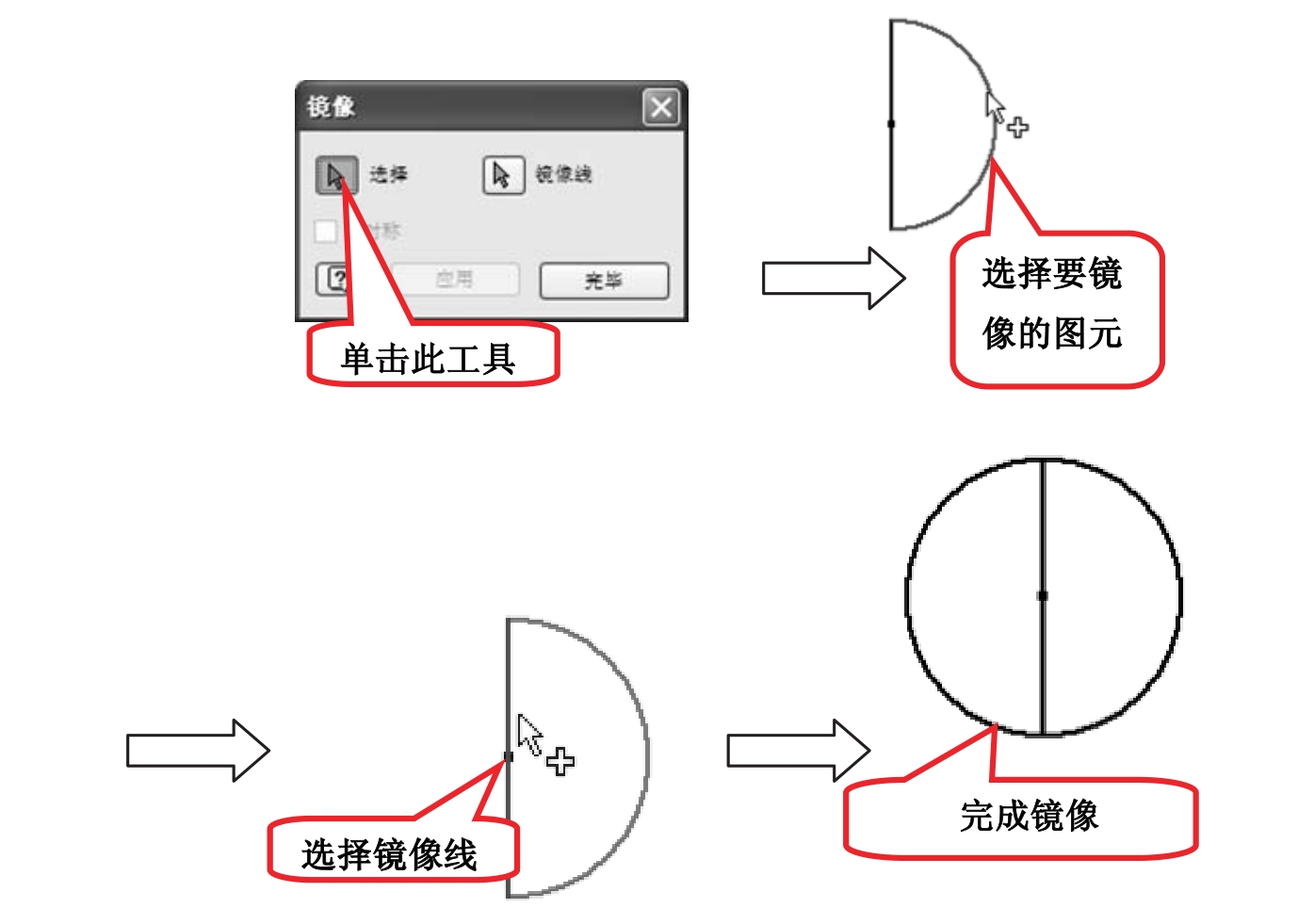

打开随书光盘“源文件”文件夹下“第3章\课上十分钟\镜像”，操作过程如图3-34所示。

注意

草图几何图元在镜像时，使用镜像线作为其镜像轴，相等约束自动应用到镜像的双方，但在镜像完毕后，用户可删除或编辑某些线段，同时其余的线段仍然保持对称。这时请不要给镜像的图元添加对称约束，否则系统会给出约束多余的警告。

3.4.2 课上十分钟——阵列

如果要线性阵列或圆周阵列几何图元，就会用到Inventor 2013提供的矩形阵列和环形阵列工具。矩形阵列可在两个互相垂直的方向上阵列几何图元；环形阵列则可使得某个几何图元沿着圆周阵列。

1.矩形阵列

【执行方式】

功能区：单击“草图”标签栏“阵列”面板上的“矩形阵列”按钮 。

【操作过程】

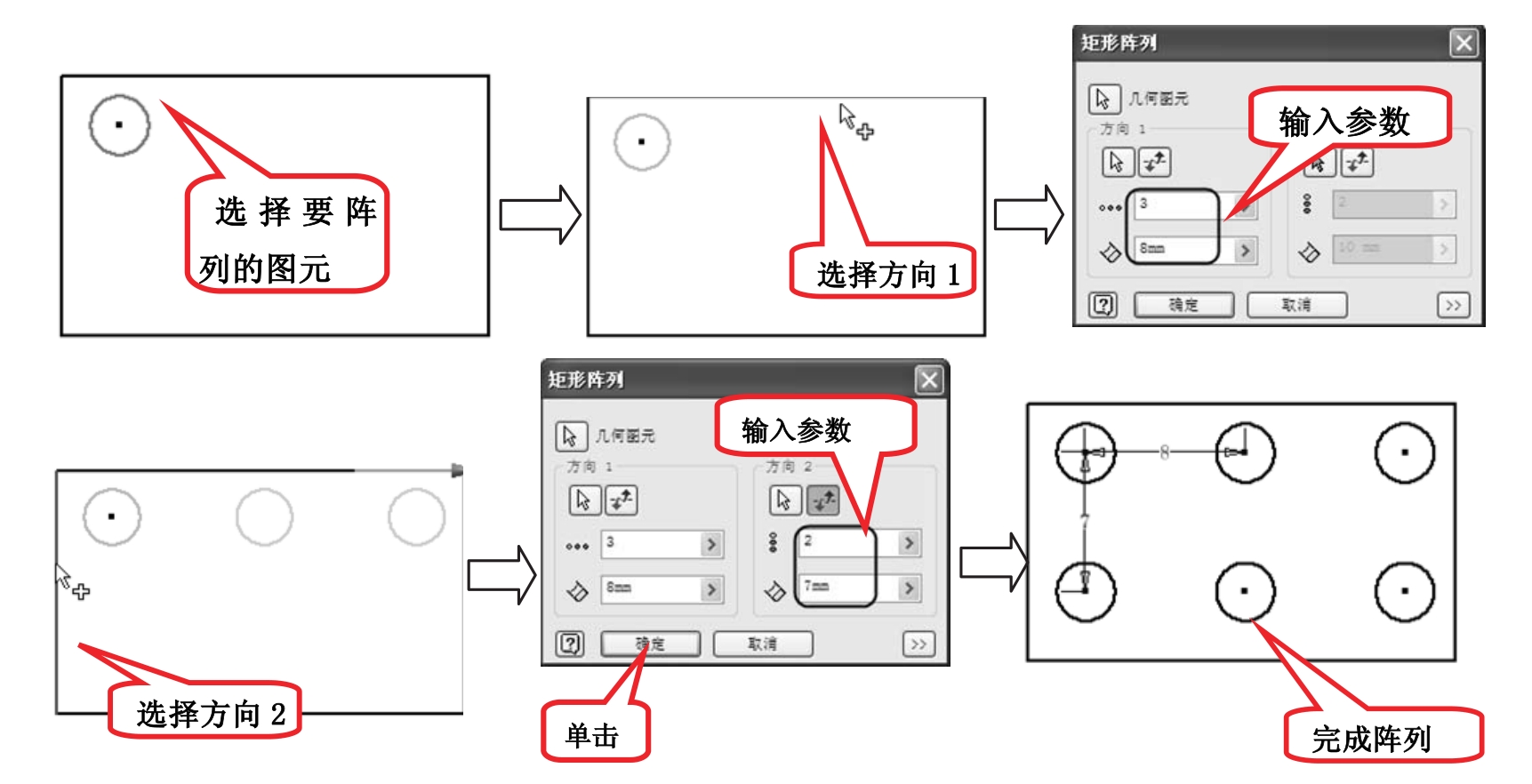

打开随书光盘“源文件”文件夹下“第3章\课上十分钟\矩形阵列”，操作过程如图3-35所示。

【选项说明】

（1）抑制：抑制单个阵列元素，将其从阵列中删除。同时该几何图元将转换为构造几何图元。

（2）关联：勾选此复选框，当修改零件时，会自动更新阵列。

（3）范围：勾选此复选框，则阵列元素均匀分布在指定间距范围内。取消勾选复选框，阵列间距将取决于两元素之间的间距。

2.环形阵列

【执行方式】

功能区：单击“草图”标签栏“阵列”面板上的“环形阵列”按钮 。

【操作过程】

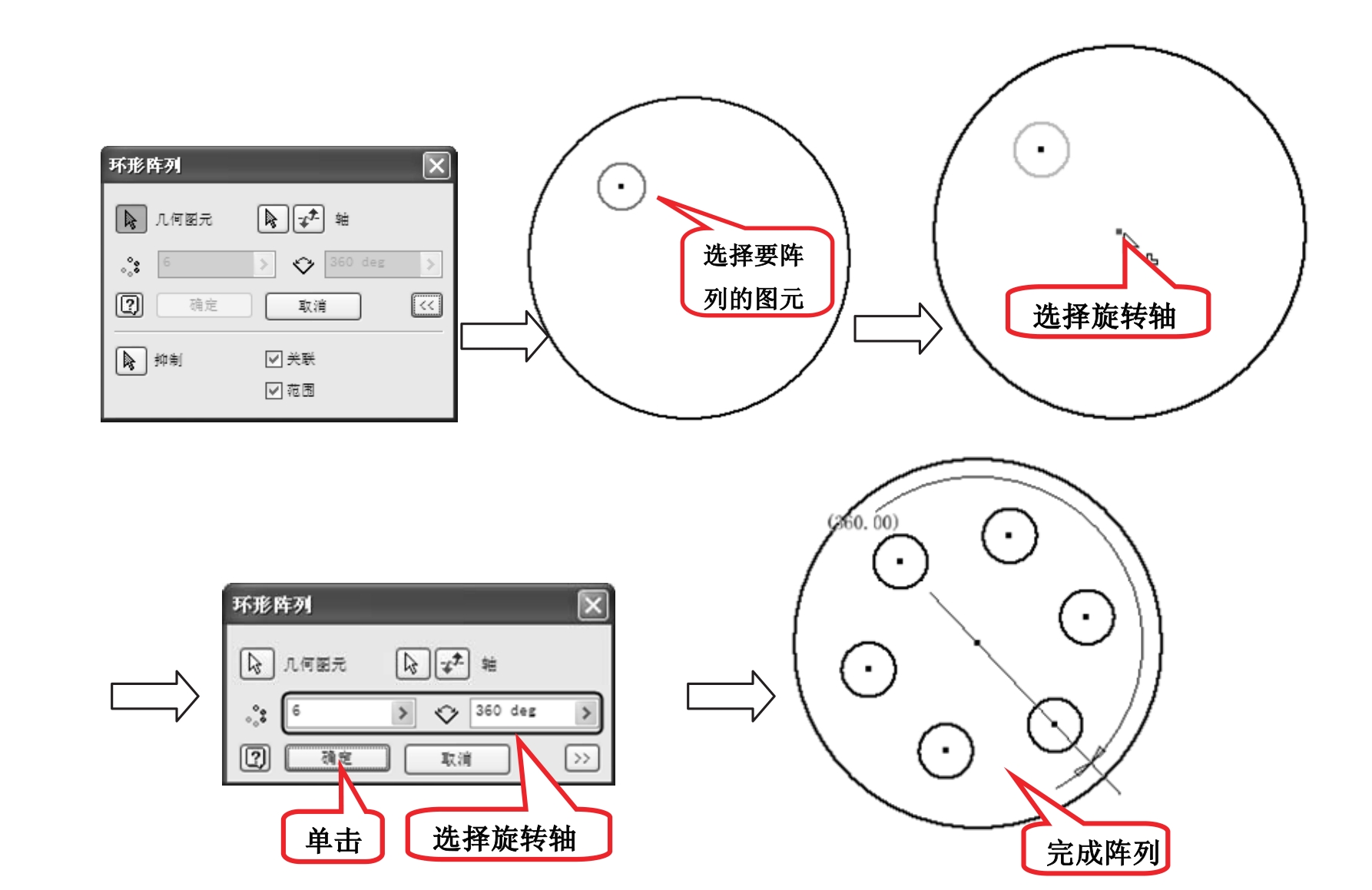

打开随书光盘“源文件”文件夹下“第3章\课上十分钟\环形阵列”，操作过程如图3-36所示。

3.4.3 课堂练习——绘制棘轮草图

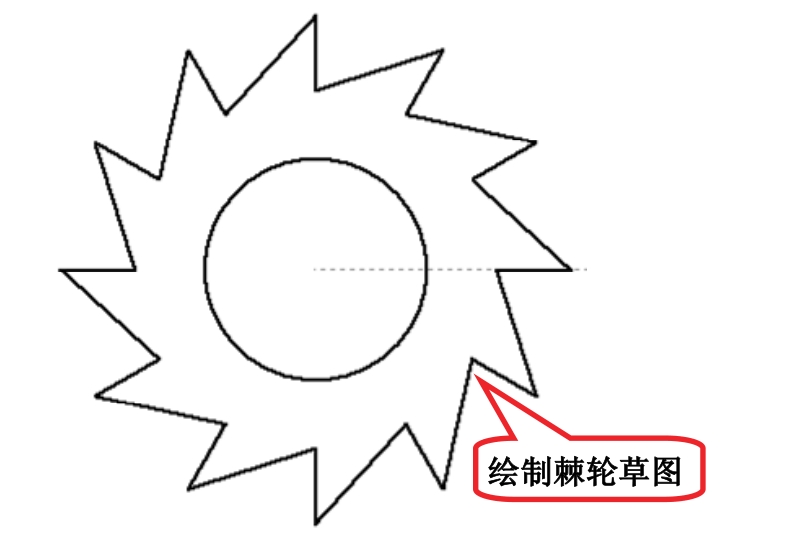

本例绘制棘轮草图，如图3-37所示。

操作步骤

❶ 新建文件。运行Inventor 2013，选择“快速入门”标签栏，单击“启动”面板上的“新建”选项，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

❷ 进入草图环境。单击“三维模型”标签栏“草图”面板上的“创建二维草图”按钮 ，选择XZ基准平面，进入草图环境。

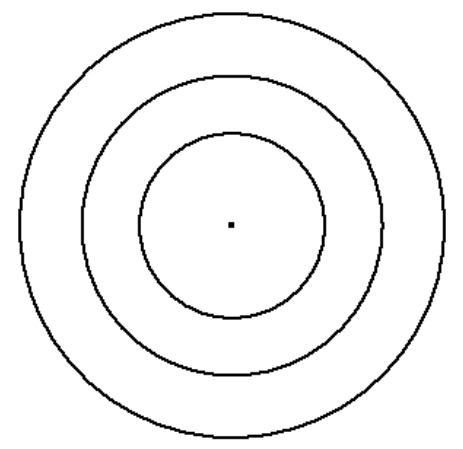

❸ 绘制圆。单击“草图”标签栏“绘制”面板上的“圆”按钮 ，绘制如图3-38所示的草图。

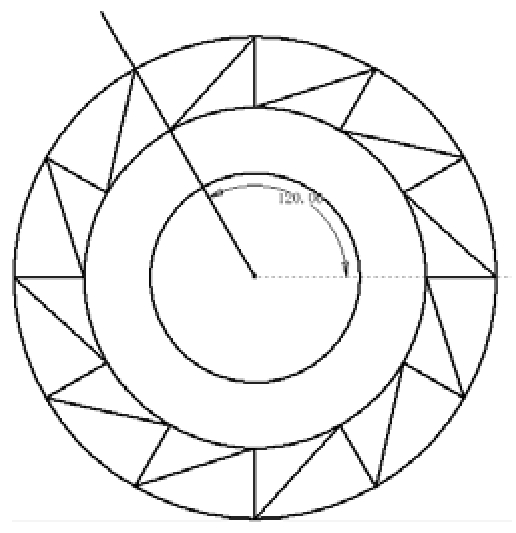

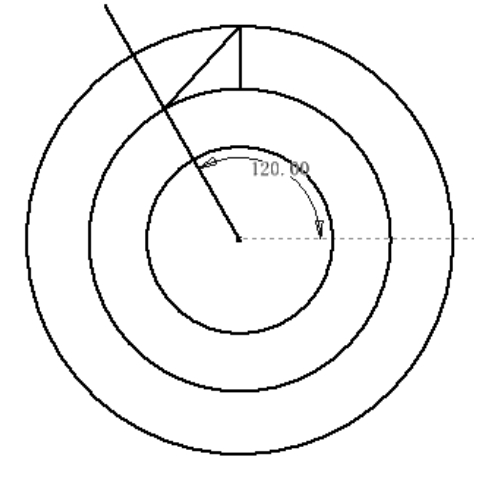

❹ 绘制直线。单击“草图”标签栏“绘制”面板上的“直线”按钮 ，绘制直线，如图3-39所示。

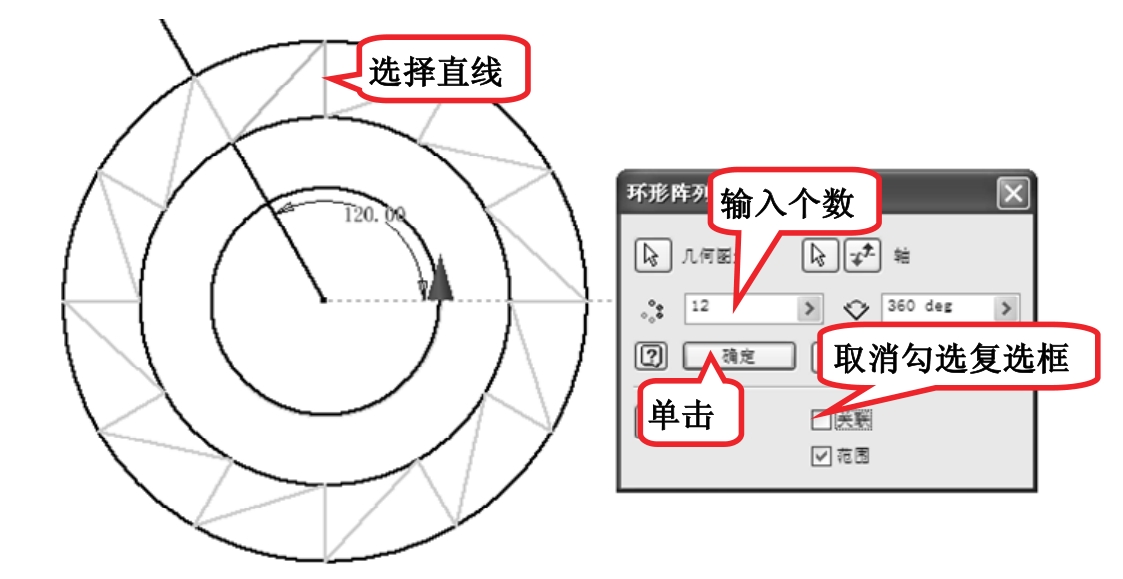

❺ 阵列图形。单击“草图”标签栏“阵列”面板上的“矩形阵列”按钮 ，选择如图3-40所示的直线为阵列图元，选择圆心为阵列轴，输入阵列个数为12，取消勾选“关联”复选框，单击“确定”按钮，如图3-41所示，阵列直线。

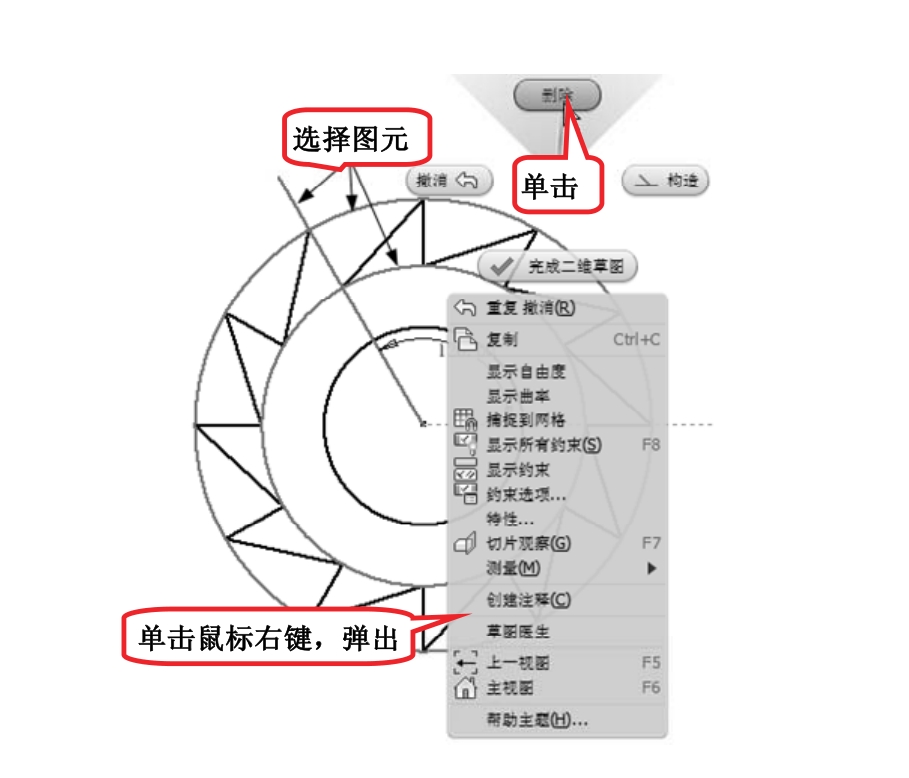

❻ 删除图元。选择圆1、圆2和直线，单击鼠标右键，在弹出的快捷菜单中选择相应选项，如图3-42所示，单击“删除”按钮，删除图元，结果如图3-37所示。
