本节主要讲述如何利用Inventor 2013提供的草图工具正确快速地绘制基本的几何元素。工欲善其事,必先利其器,熟练掌握草图基本工具的使用方法和技巧,是绘制草图前的必修课程。
预习重点
◎ 熟悉草图绘制工具的使用方法和技巧。
创建草图点或中心点。
【执行方式】
功能区:单击“草图”标签栏“绘制”面板上的“点”按钮
。
【操作过程】

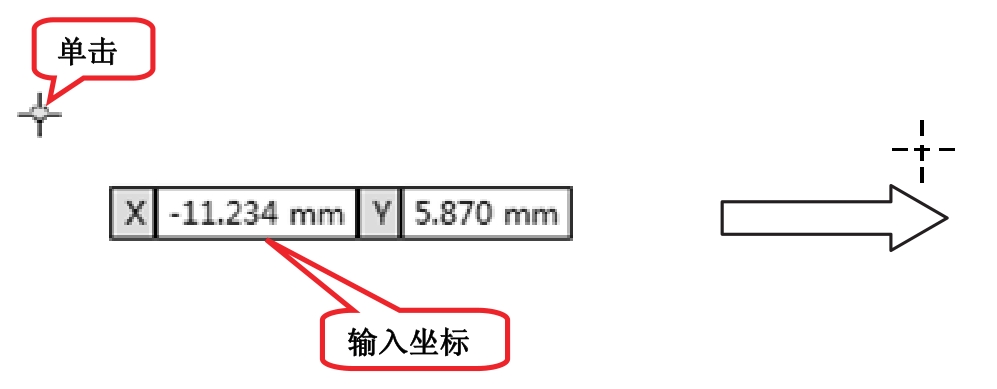

绘制过程如图3-3所示。
图3-3 绘制点
高手支招

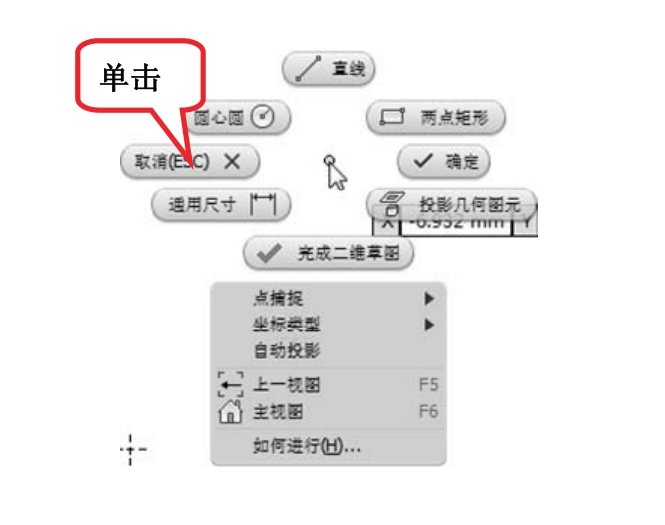

如果要继续绘制点,可在要创建点的位置再次单击,要结束绘制可单击鼠标右键,在弹出的如图3-4所示的快捷菜单中选择“取消”选项或按“Esc”键。
图3-4 快捷菜单
【执行方式】
功能区:单击“草图”标签栏“绘制”面板上的“直线”按钮
。
【操作过程】
直线分为三种类型:水平直线、竖直直线和任意角度直线,操作过程如图3-5所示。

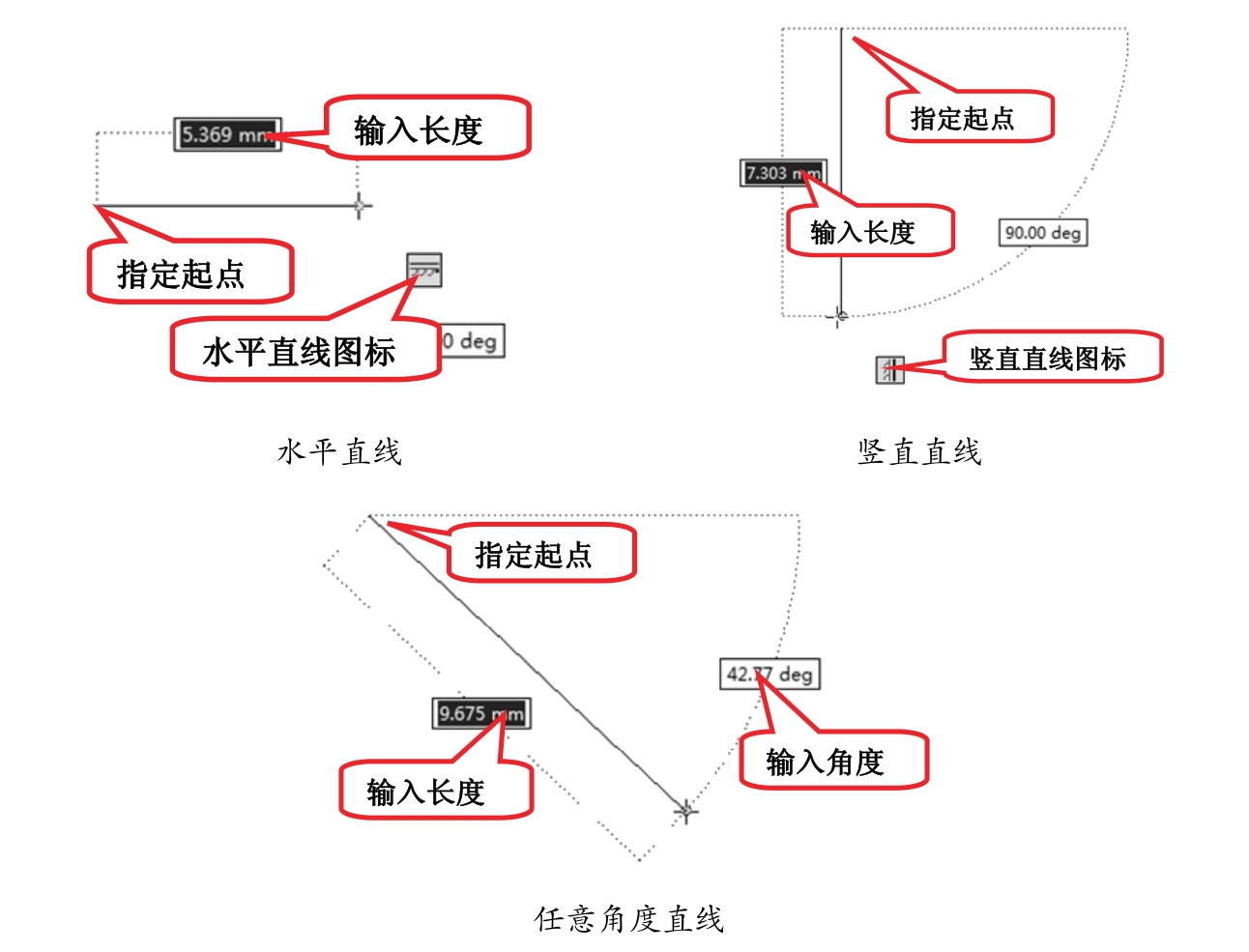

图3-5 绘制直线
高手支招

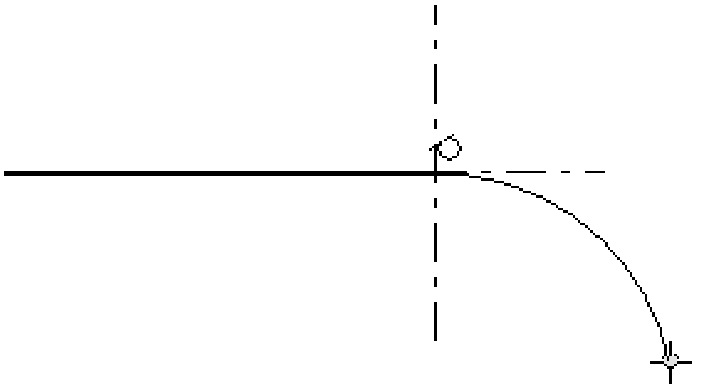

直线命令还可创建与几何图元相切或垂直的圆弧,如图3-6所示,首先移动鼠标到直线的一个端点,然后按住鼠标左键,在要创建圆弧的方向上拖动鼠标,即可创建圆弧。
图3-6 利用直线工具创建圆弧
通过选定的点来创建样条曲线。
【执行方式】
功能区:单击“草图”标签栏“绘制”面板上的“样条曲线”按钮
。
【操作过程】

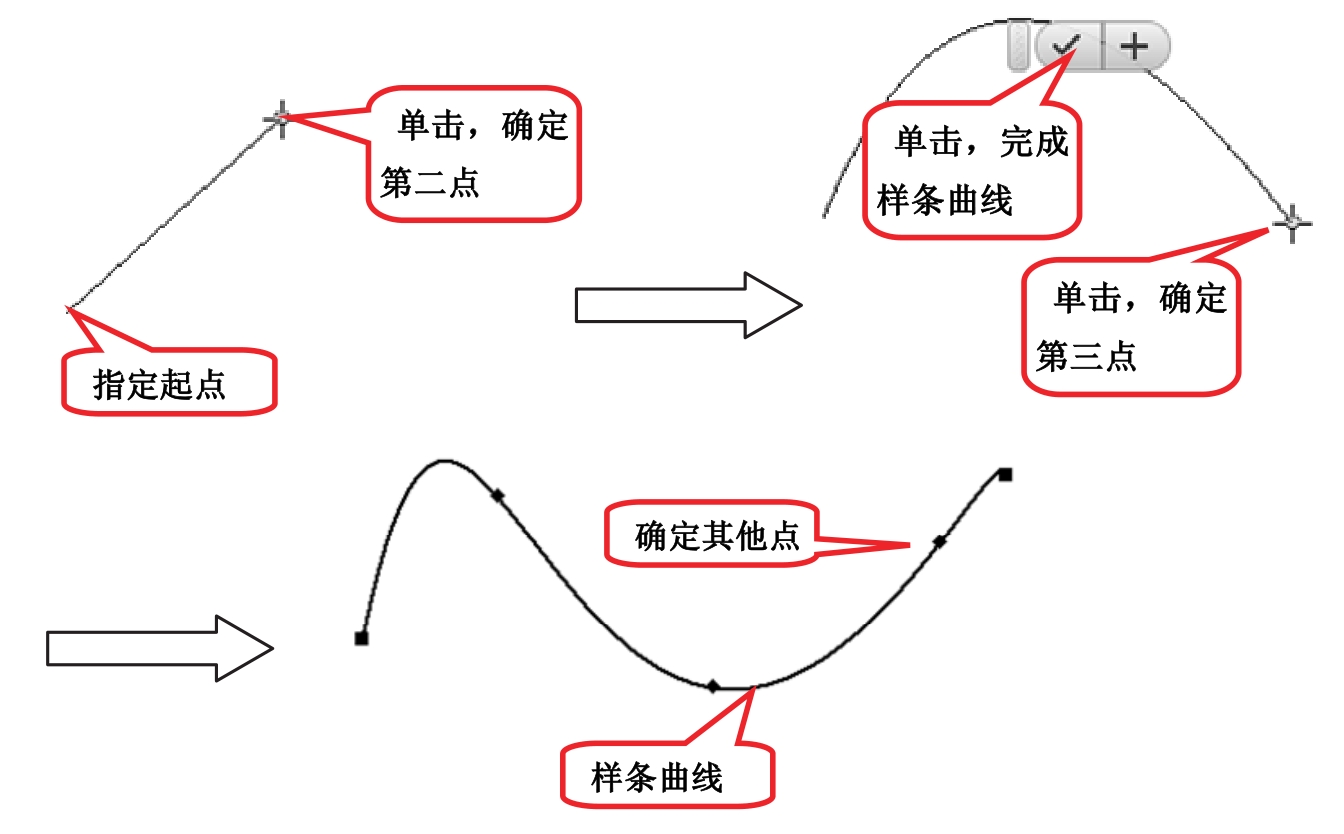

操作过程如图3-7所示。
图3-7 绘制样条曲线
高手支招
当要改变样条曲线的形状时,选择关键点的控制线,如图3-8所示,拖动控制线调节样条曲线的形状,如图3-9所示,单击完成样条曲线的更改。

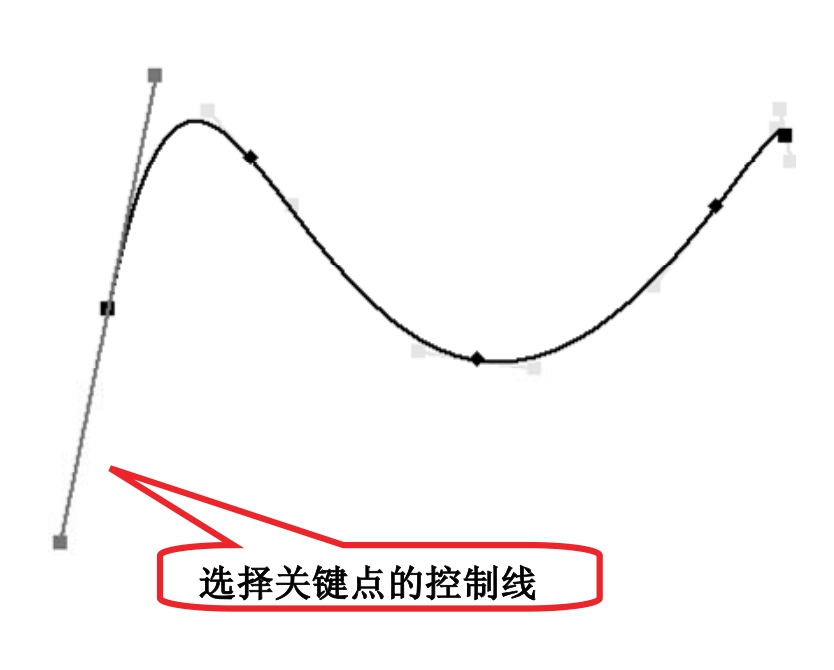

图3-8 选择控制线

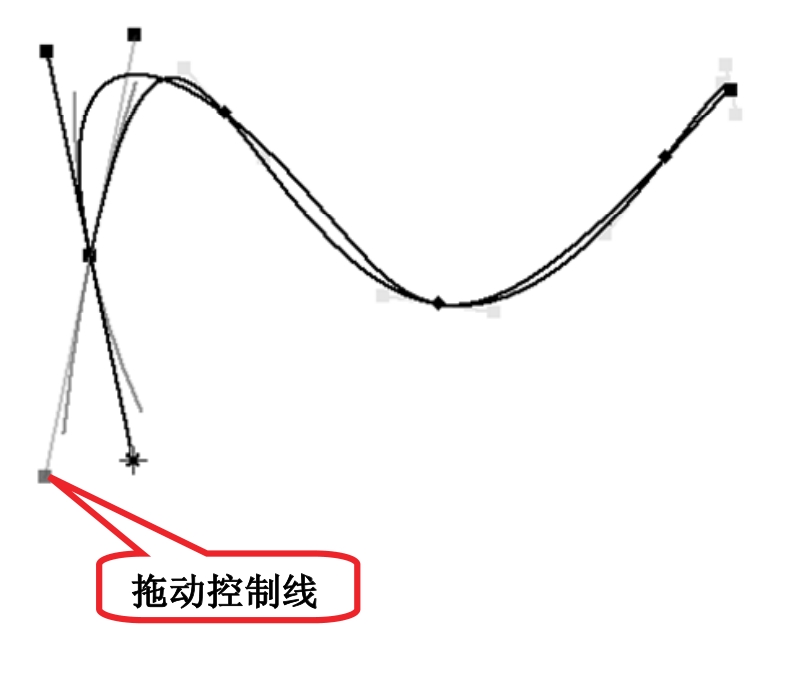

图3-9 拖动控制线
可以通过两种方式来绘制圆:一种是绘制基于中心的圆,即圆心圆;另一种是绘制基于周边的圆,即相切圆。
【执行方式】
功能区:单击“草图”标签栏“绘制”面板上的“圆心圆”按钮
。
【操作过程】

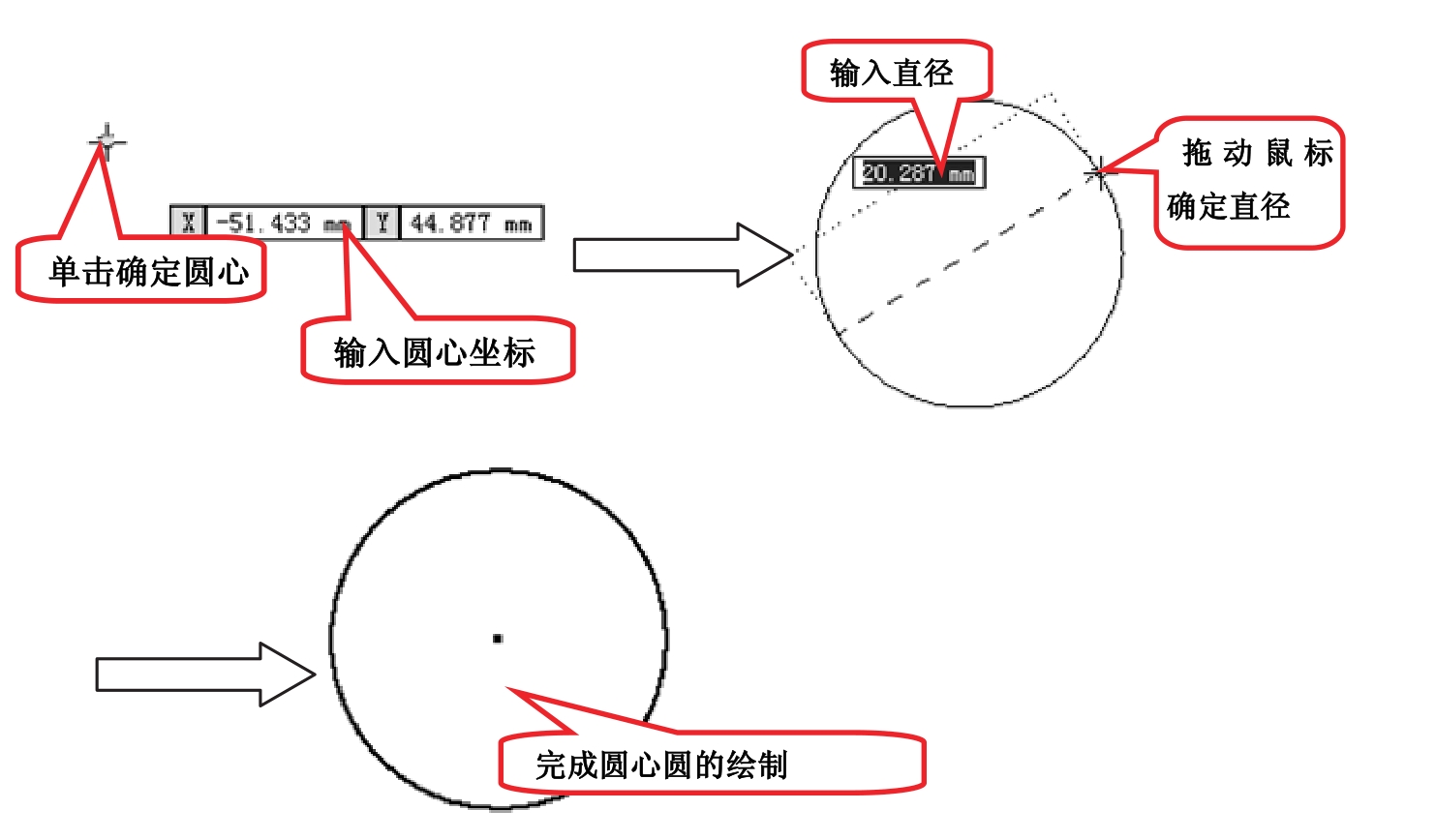

操作过程如图3-10所示。
图3-10 绘制圆心圆
【执行方式】
功能区:单击“草图”标签栏“绘制”面板上的“相切圆”按钮
。
【操作过程】

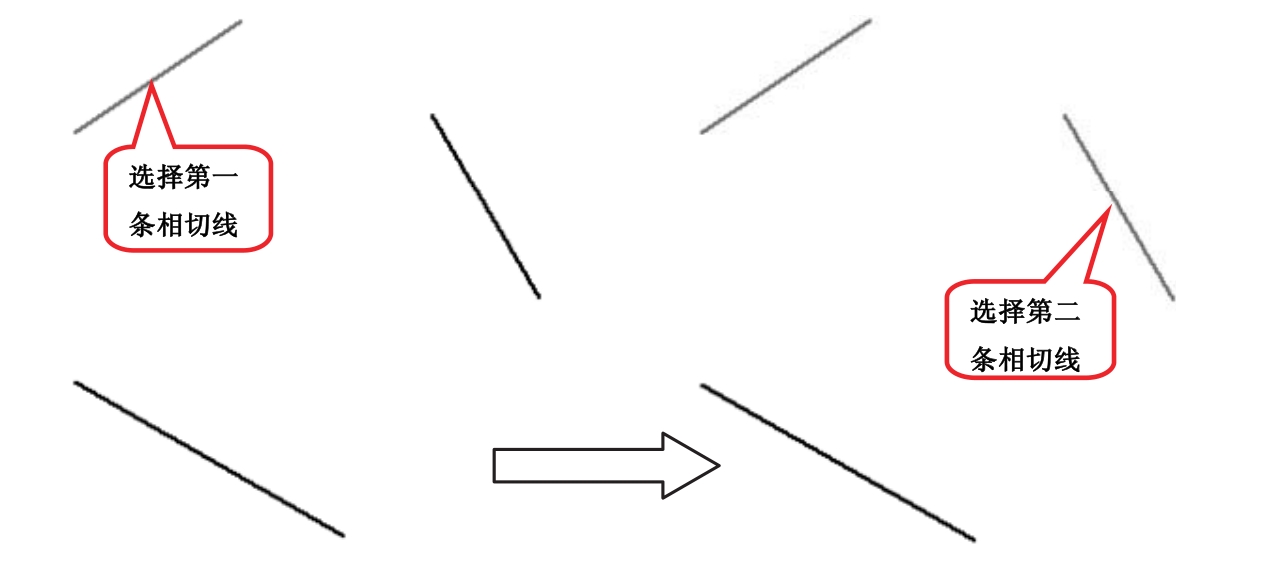

操作过程如图3-11所示。

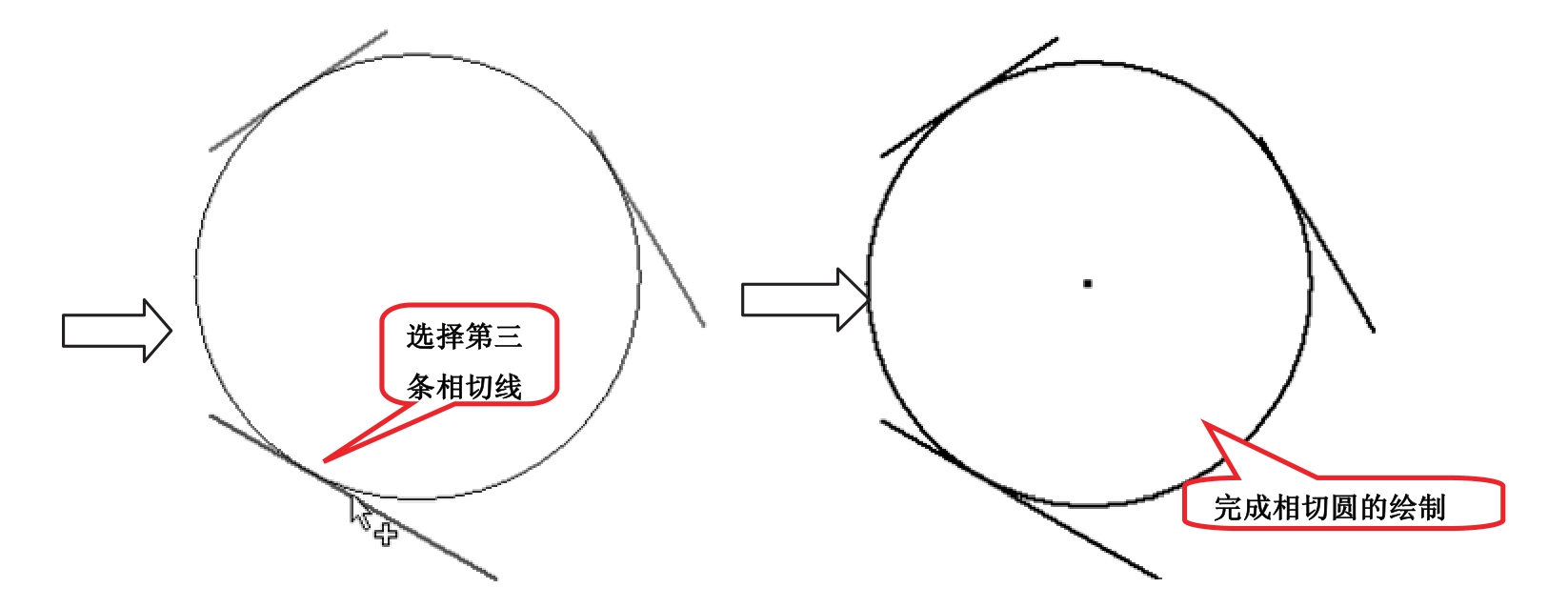

图3-11 绘制相切圆
图3-11 绘制相切圆(续)
根据中心点和长轴与短轴创建椭圆。
【执行方式】
功能区:单击“草图”标签栏“绘制”面板上的“椭圆”按钮
。
【操作过程】

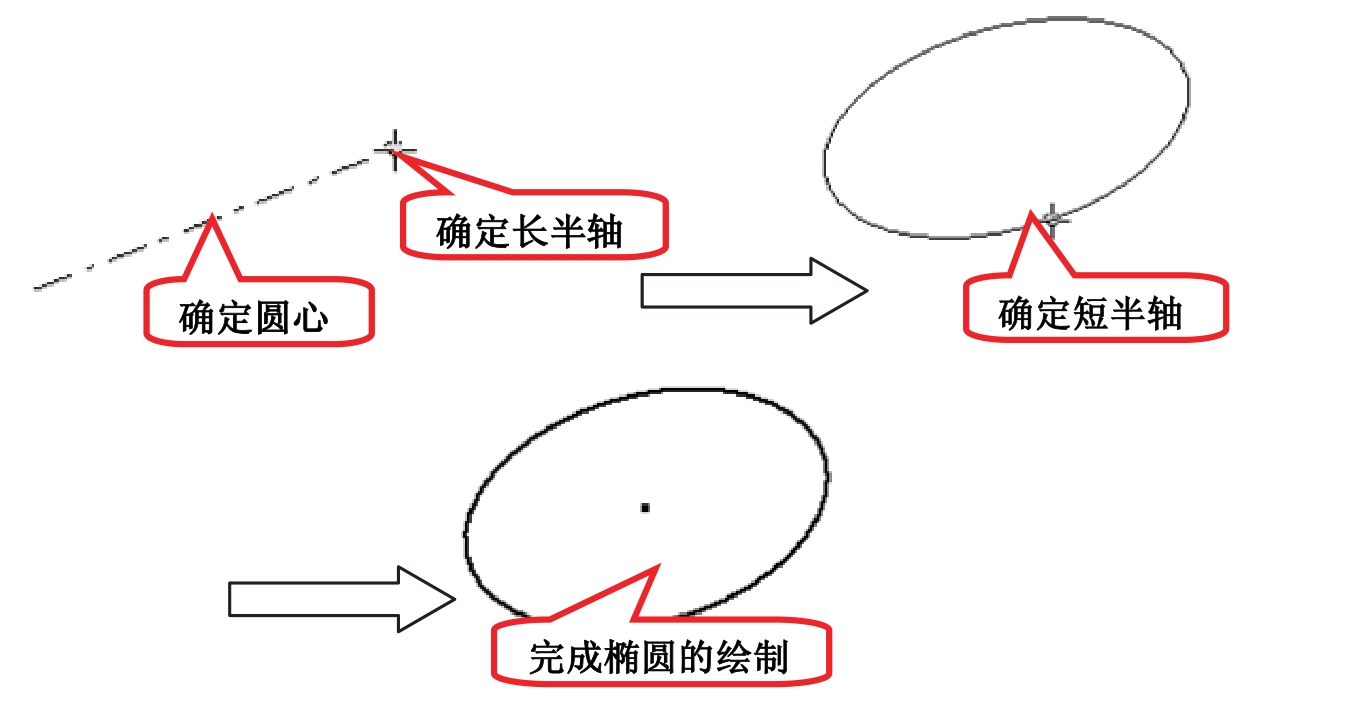

操作过程如图3-12所示。
图3-12 绘制椭圆
圆弧可以通过三种方式来绘制:第一种是通过三点绘制圆弧,即三点圆弧;第二种是通过圆心半径来确定圆弧,即圆心圆弧;第三种是绘制基于周边的圆弧,即相切圆弧。
【执行方式】
功能区:单击“草图”标签栏“绘制”面板上的“三点圆弧”按钮
。
【操作过程】

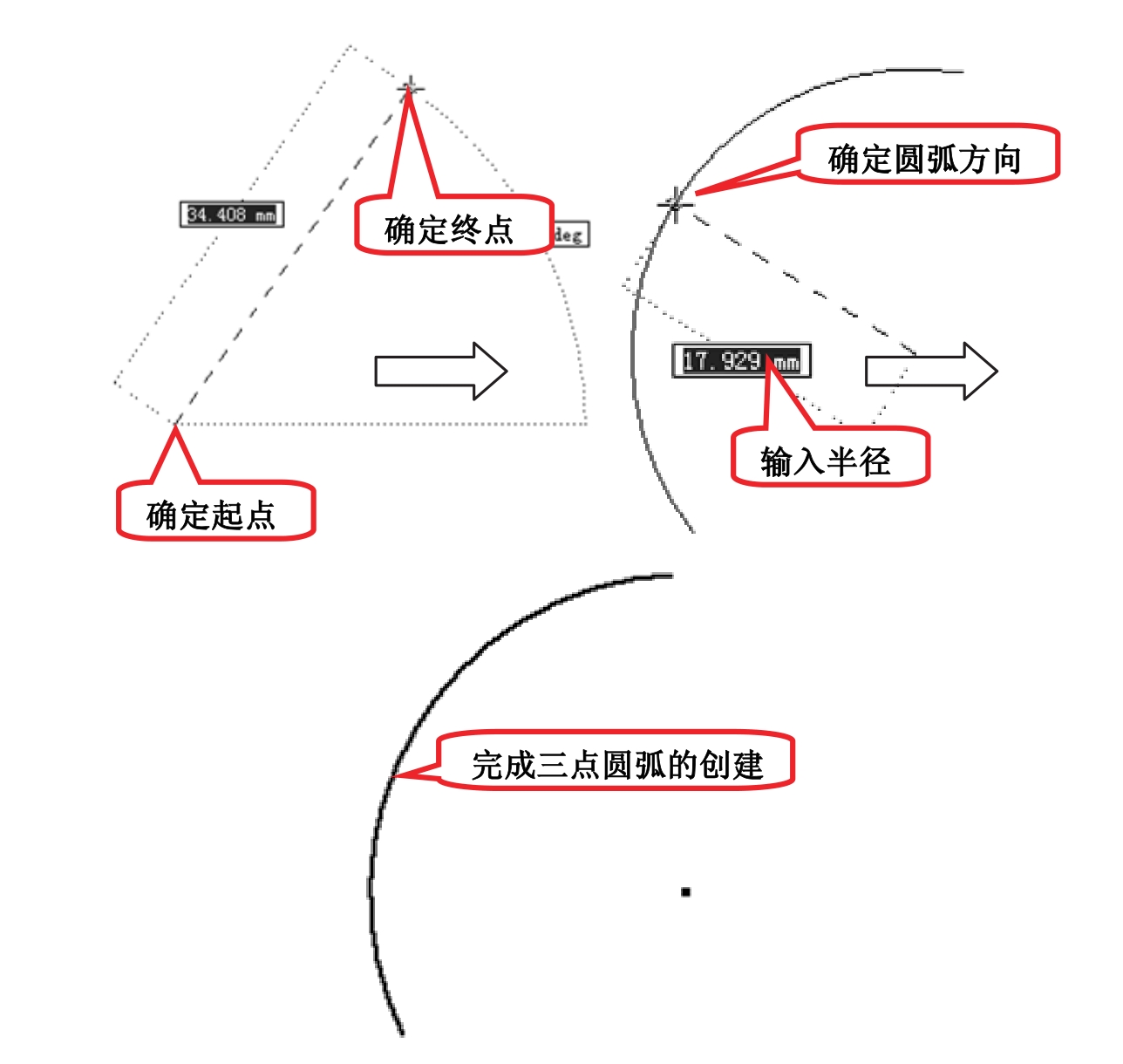

操作过程如图3-13所示。
图3-13 绘制三点圆弧
【执行方式】
功能区:单击“草图”标签栏“绘制”面板上的“圆心圆弧”按钮
。
【操作过程】
操作过程如图3-14所示。

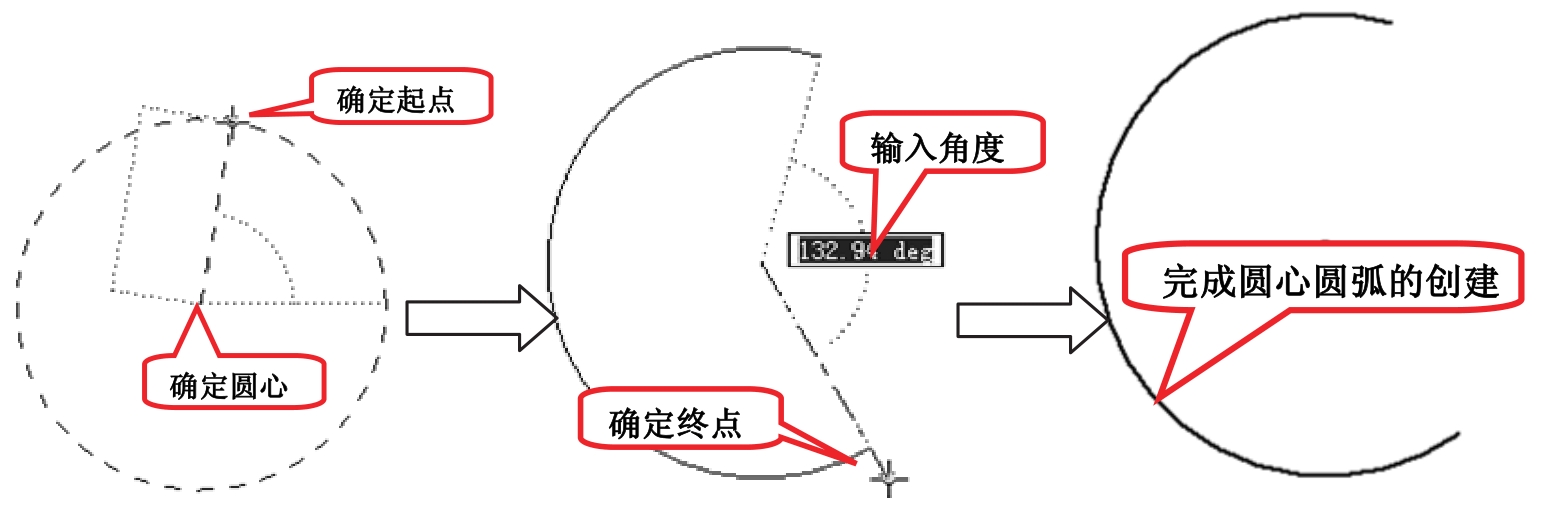

图3-14 绘制圆心圆弧
【执行方式】
功能区:单击“草图”标签栏“绘制”面板的“相切圆弧”按钮
。
【操作过程】

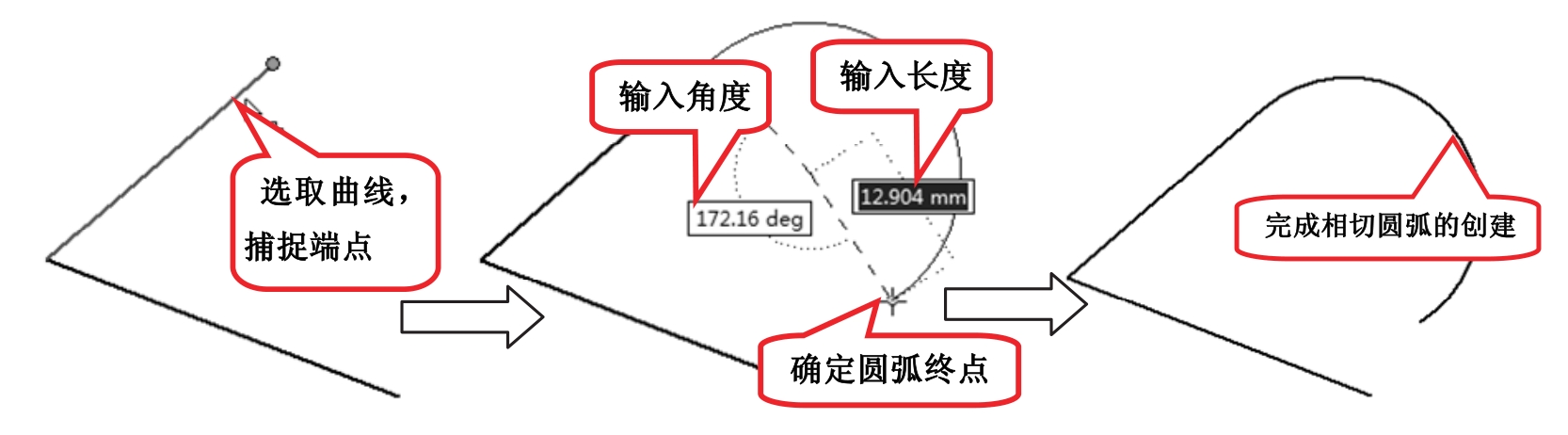

操作过程如图3-15所示。
图3-15 绘制相切圆弧
圆可以通过四种方式来绘制:第一种是通过两点绘制矩形,即两点矩形;第二种是通过三点绘制矩形,即三点矩形;第三种是通过两点中心绘制矩形,即两点中心矩形;第四种是通过三点中心绘制矩形,即三点中心矩形。
【执行方式】
功能区:单击“草图”标签栏“绘制”面板上的“两点矩形”按钮
。
【操作过程】

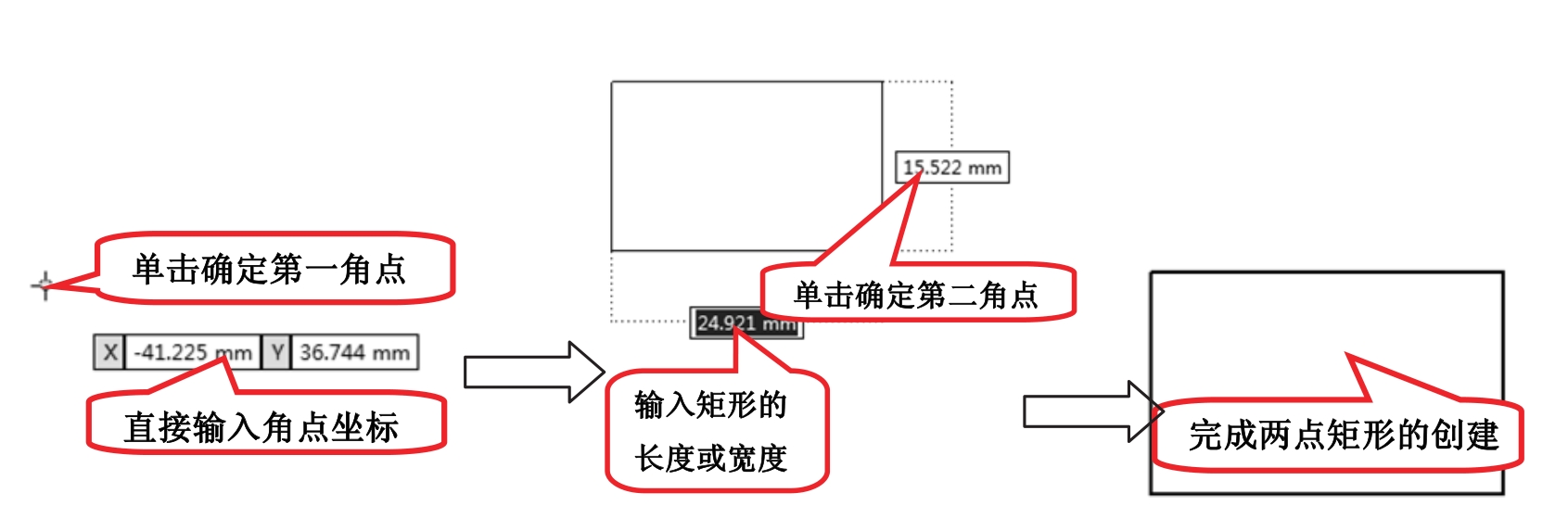

操作过程如图3-16所示。
图3-16 绘制两点矩形
【执行方式】
功能区:单击“草图”标签栏“绘制”面板上的“三点矩形”按钮
。
【操作过程】

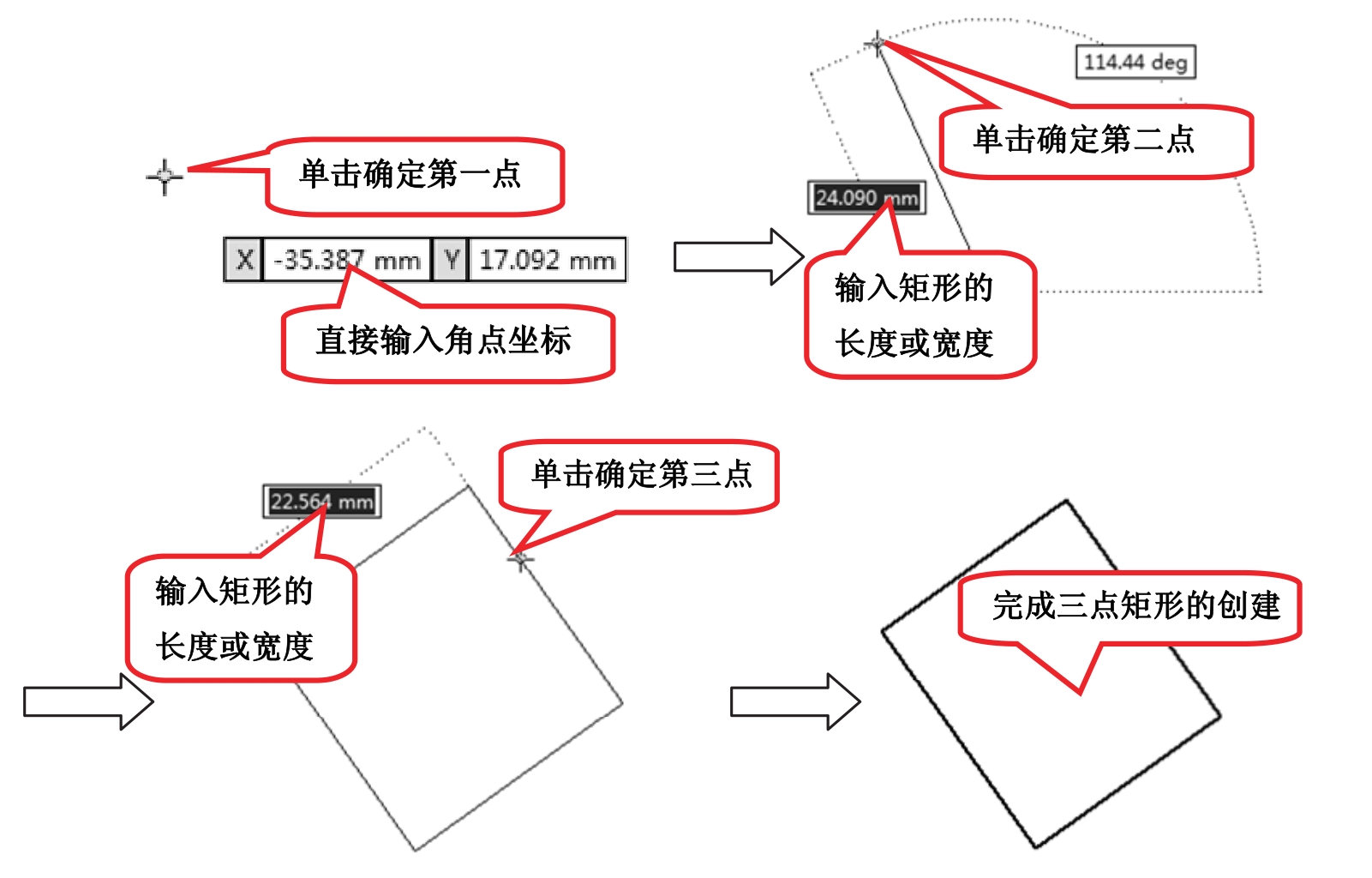

操作过程如图3-17所示。
图3-17 绘制三点矩形
【执行方式】
功能区:单击“草图”标签栏“绘制”面板上的“两点中心矩形”按钮
。
【操作过程】

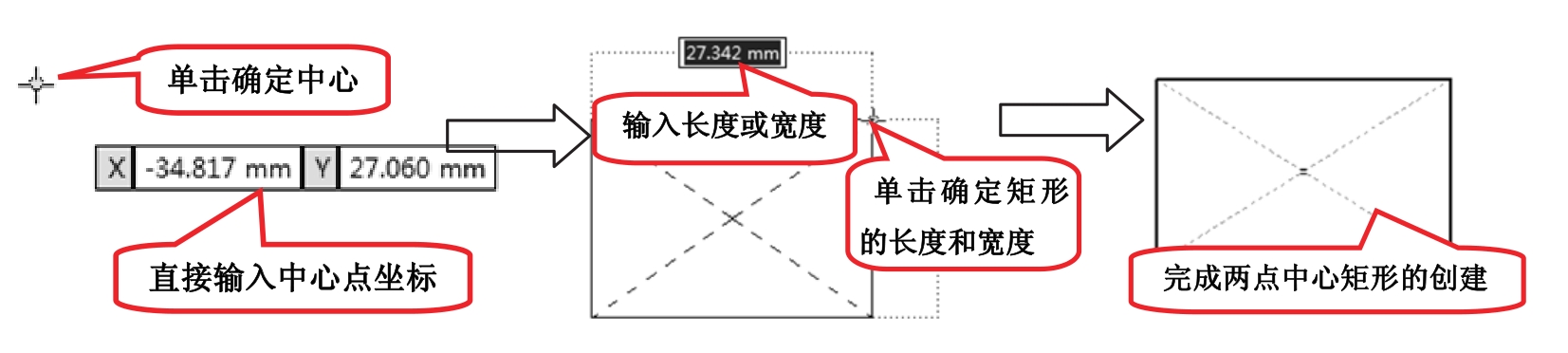

操作过程如图3-18所示。
图3-18 绘制两点中心矩形
【执行方式】
功能区:单击“草图”标签栏“绘制”面板上的“三点中心矩形”按钮
。
【操作过程】
操作过程如图3-19所示。

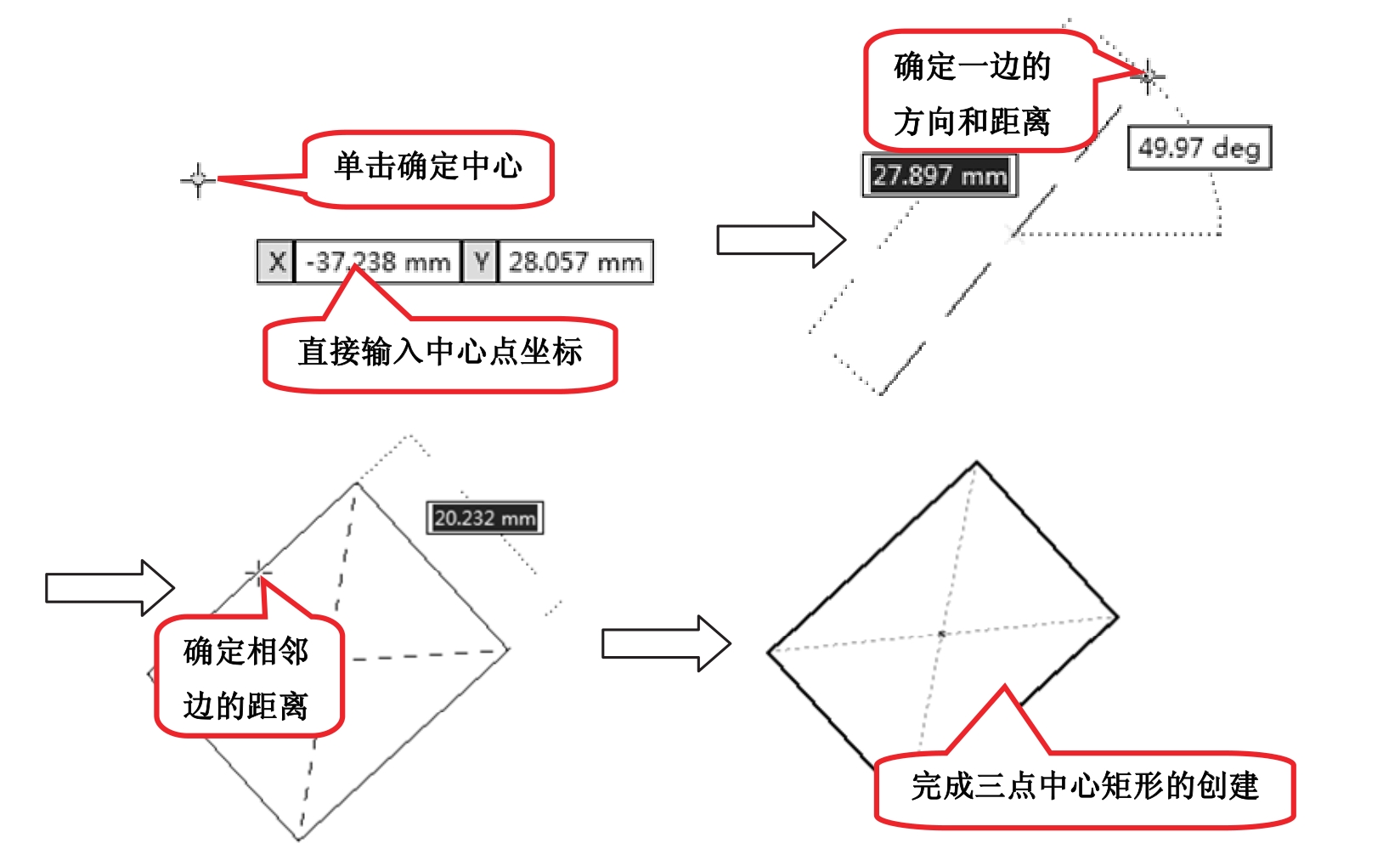

图3-19 绘制三点中心矩形
可以通过多边形命令创建最多包含120多条边的多边形。指定边的数量和创建方法来创建多边形。
【执行方式】
功能区:单击“草图”标签栏“绘制”面板上的“多边形”按钮
。
【操作过程】

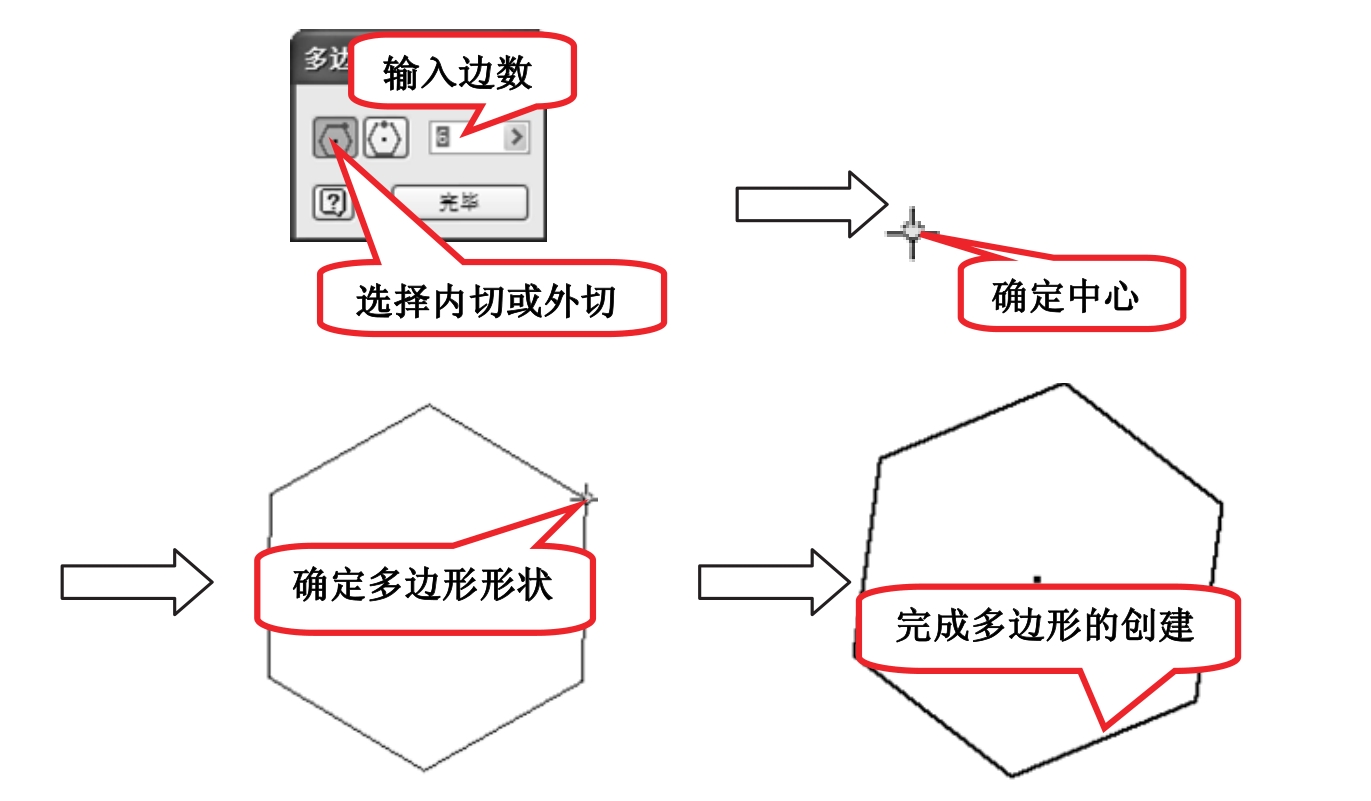

操作过程如图3-20所示。
图3-20 绘制多边形
【执行方式】
功能区:单击“草图”标签栏“绘制”面板上的“投影几何图元”按钮
。
【操作过程】
打开随书光盘“源文件”文件夹下“第3章\课上十分钟\投影几何图元”,操作过程如图3-21所示。

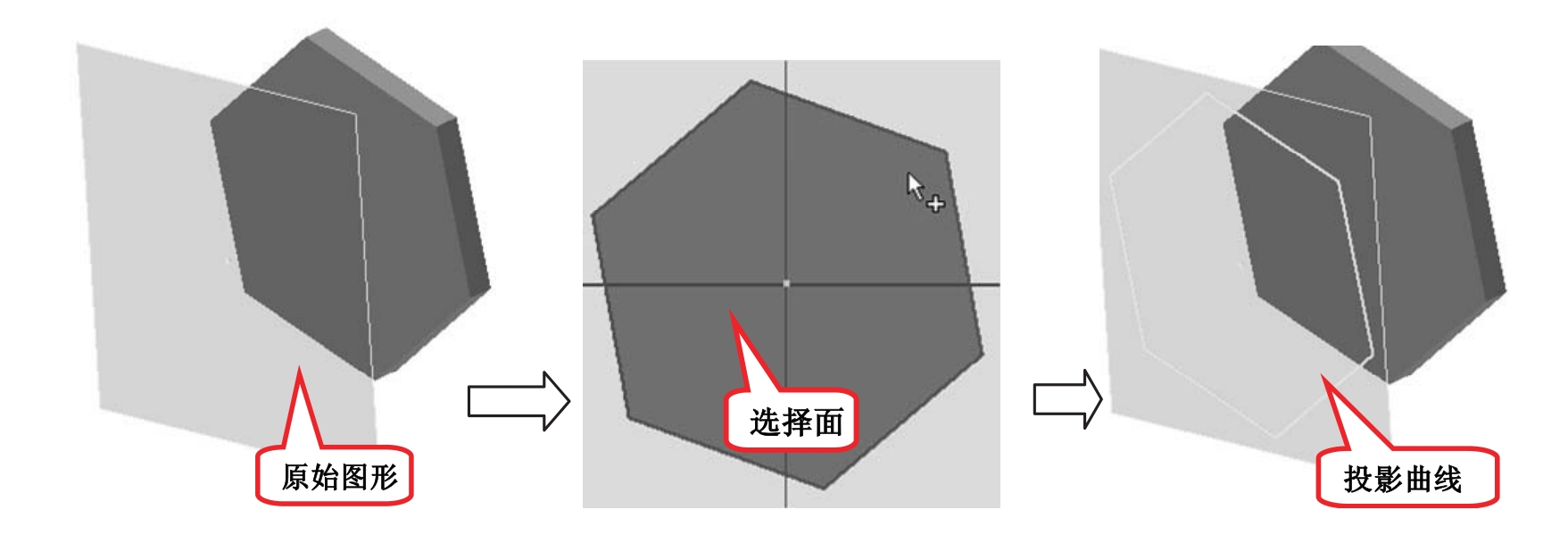

图3-21 绘制投影几何图元
【执行方式】
功能区:单击“草图”标签栏“绘制”面板上的“倒角”按钮
。
【操作过程】
打开随书光盘“源文件”文件夹下“第3章\课上十分钟\倒角”,操作过程如图3-22所示。

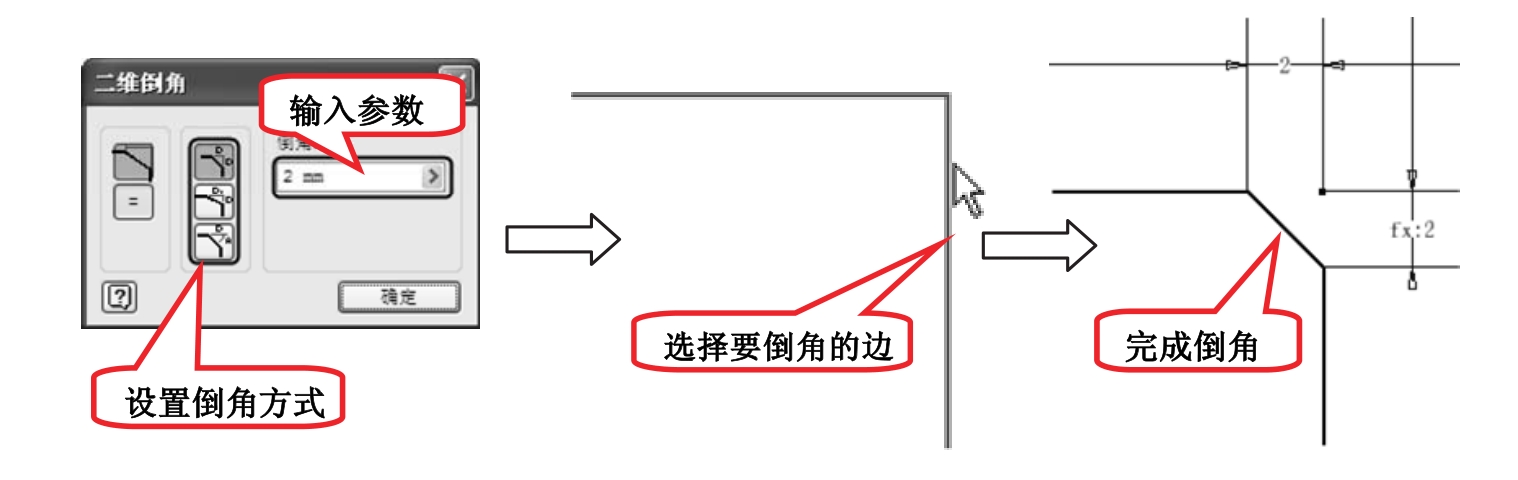

图3-22 绘制倒角
【选项说明】
●
:放置对齐尺寸来指示倒角的大小。
●
:倒角的距离和角度设置与当前命令中创建的第一个倒角的参数相等。
●
:等边选项,即通过与点或选中直线的交点相同的偏移距离来定义倒角。
●
:不等边选项,即通过每条选中的直线指定到点或交点的距离来定义倒角。
●
:距离和角度选项,即由所选的第一条直线的角度和从第二条直线的交点开始的偏移距离来定义倒角。
【执行方式】
功能区:单击“草图”标签栏“绘制”面板上的“圆角”按钮
。
【操作过程】
打开随书光盘“源文件”文件夹下“第3章\课上十分钟\圆角”,操作过程如图3-23所示。

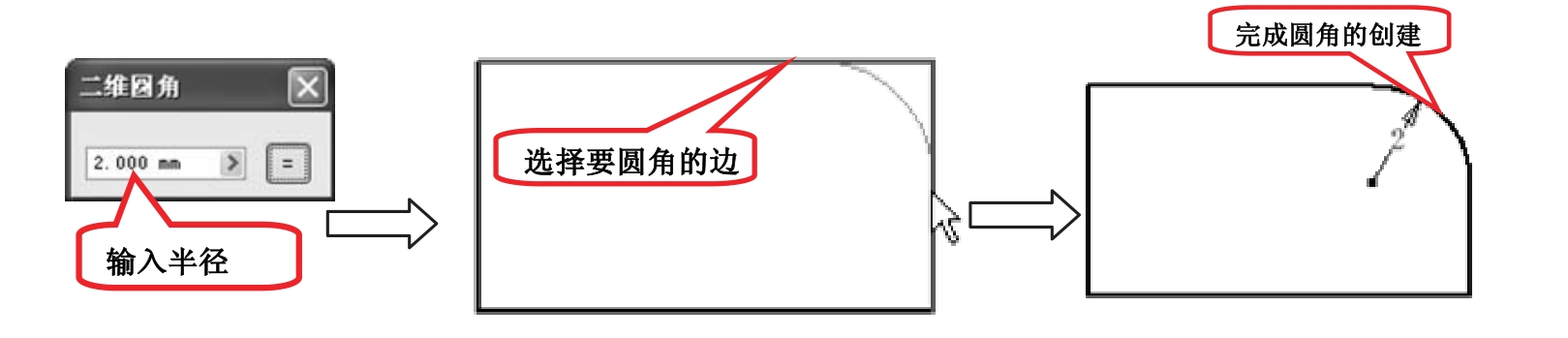

图3-23 绘制圆角

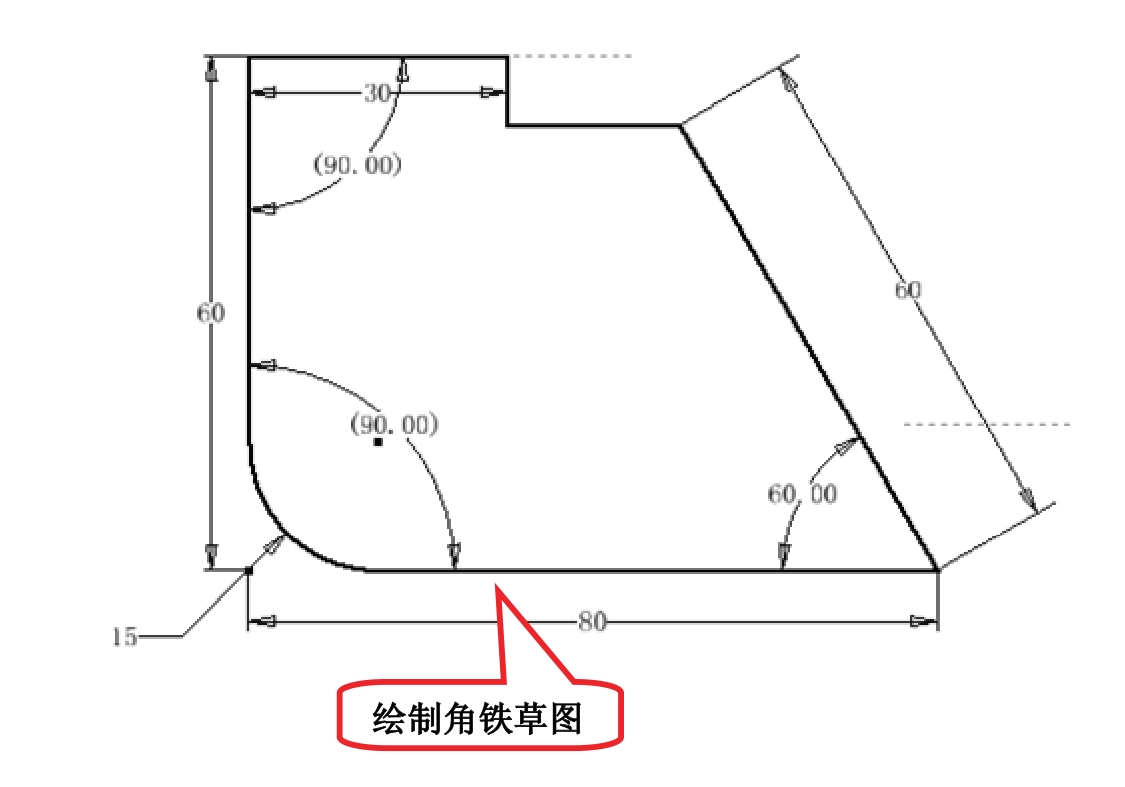

绘制如图3-24所示的角铁草图。
图3-24 绘制角铁草图
操作步骤
❶ 新建文件。在Inventor 2013中,单击“快速入门”工具栏上的“新建”按钮
,在打开的如图3-25所示的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项,单击“创建”按钮,新建一个零件文件。

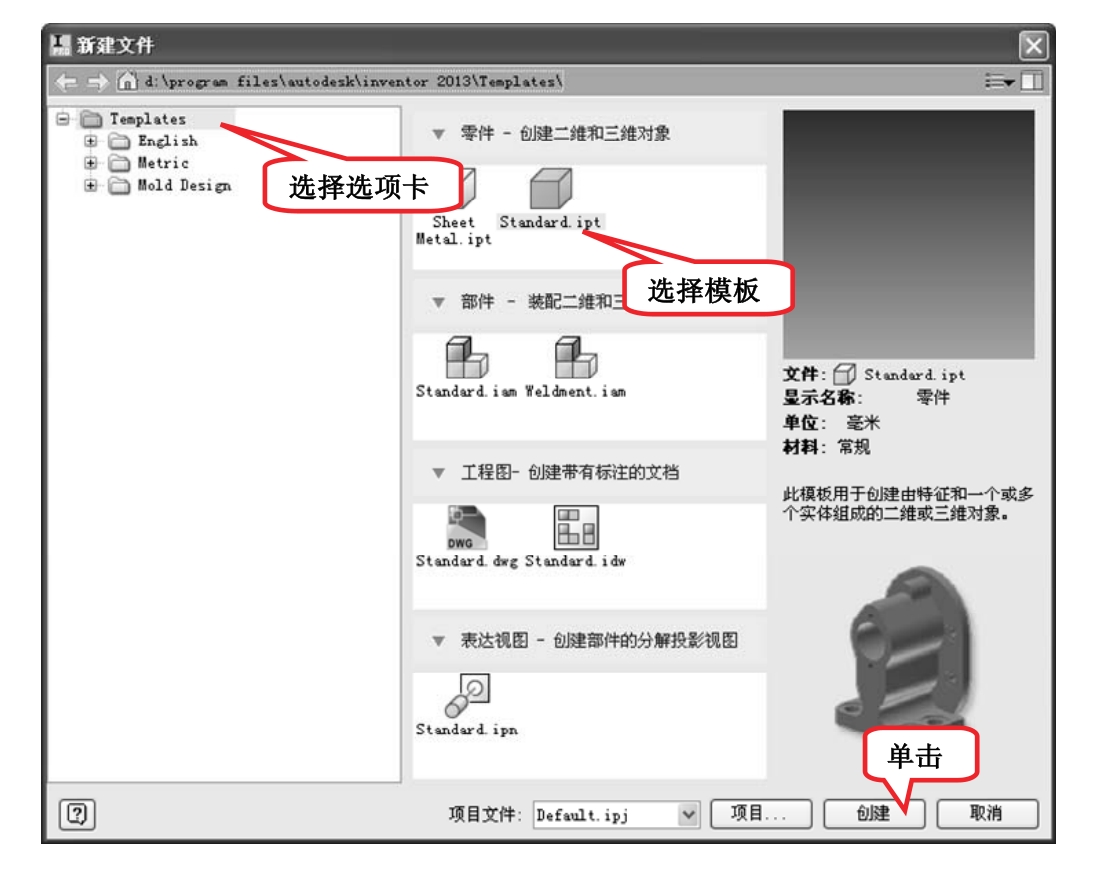

图3-25“新建文件”对话框
❷ 进入草图环境。单击“三维模型”标签栏“草图”面板上的“创建二维草图”按钮
,选择如图3-26所示的基准平面,进入草图环境。

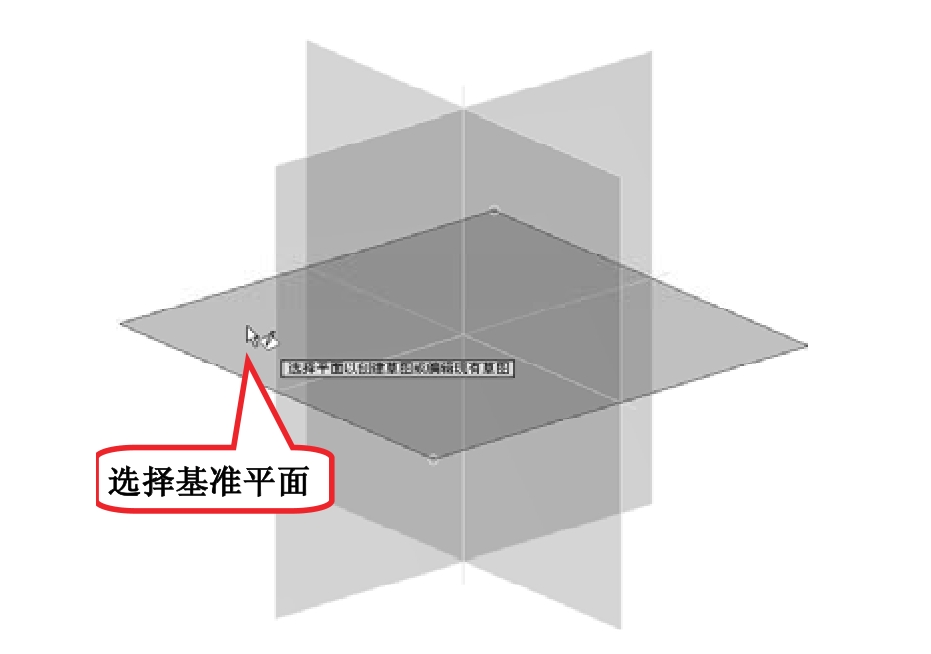

图3-26 选择基准平面
❸ 绘制图形。单击“草图”标签栏“绘制”面板上的“直线”按钮

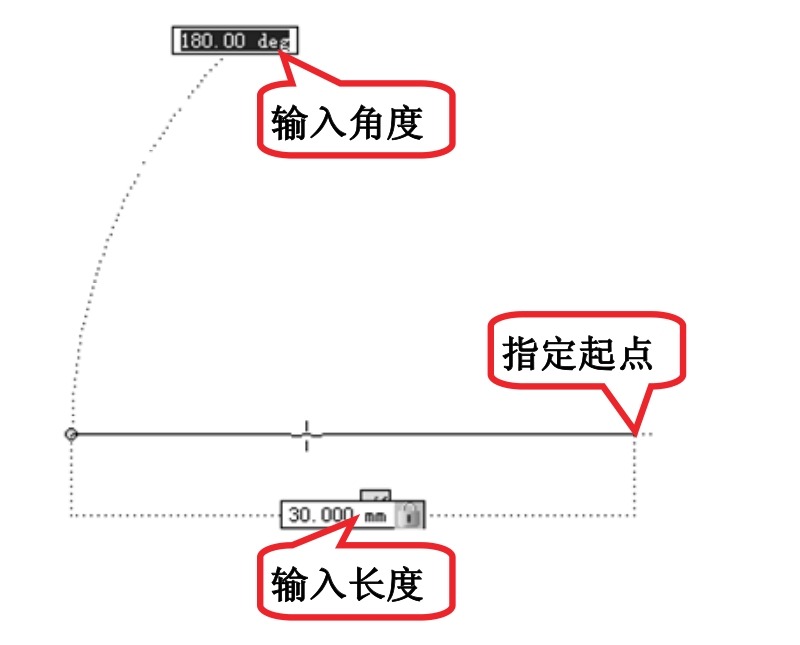

,在视图中指定一点为起点,拖动鼠标输入长度为30,角度为180°,按“Tab”键切换输入,如图3-27所示。输入长度60,角度为90°,输入长度80,角度90°,输入长度60,角度为60°,捕捉第一条直线的起点延伸确定直线的长度,绘制封闭的图形,如图3-28所示。
图3-27 绘制直线

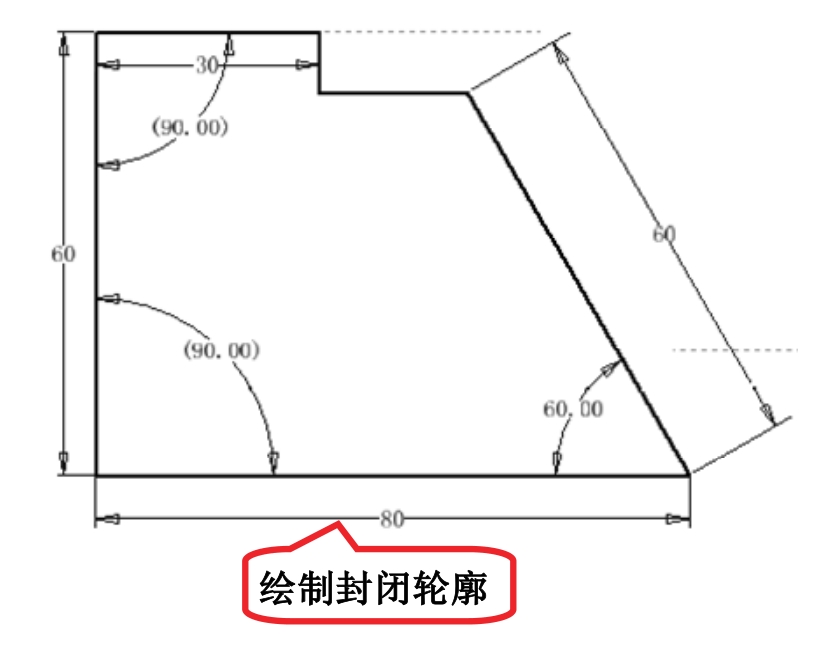

图3-28 绘制封闭图形
❹ 倒圆角。单击“草图”标签栏“绘制”面板上的“圆角”按钮

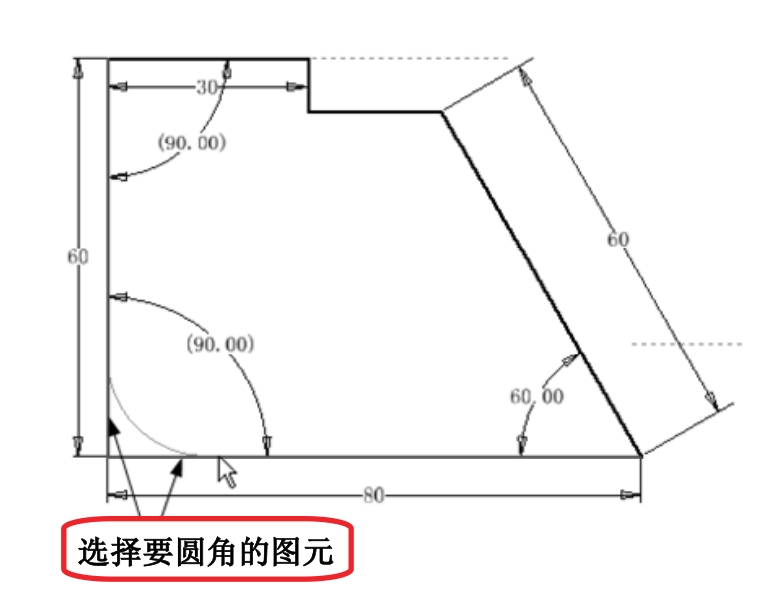

,打开如图3-29所示的“二维圆角”对话框,输入半径为15,选择如图3-30所示的两条线,单击完成角铁草图的绘制,如图3-24所示。

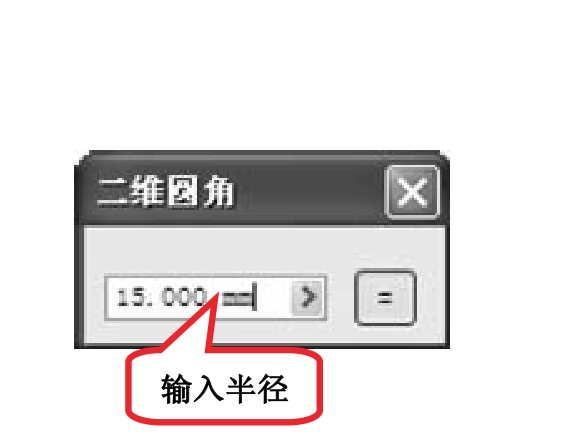

图3-29“二维圆角”对话框
图3-30 选择要圆角的图元
向工程图中的激活草图或工程图资源(如标题栏格式、自定义图框或略图符号)中添加文本框,所添加的文本既可作为说明性的文字,又可作为创建特征的草图基础。
【执行方式】
功能区:单击“草图”标签栏“绘制”面板上的“文本”按钮
。
【操作过程】

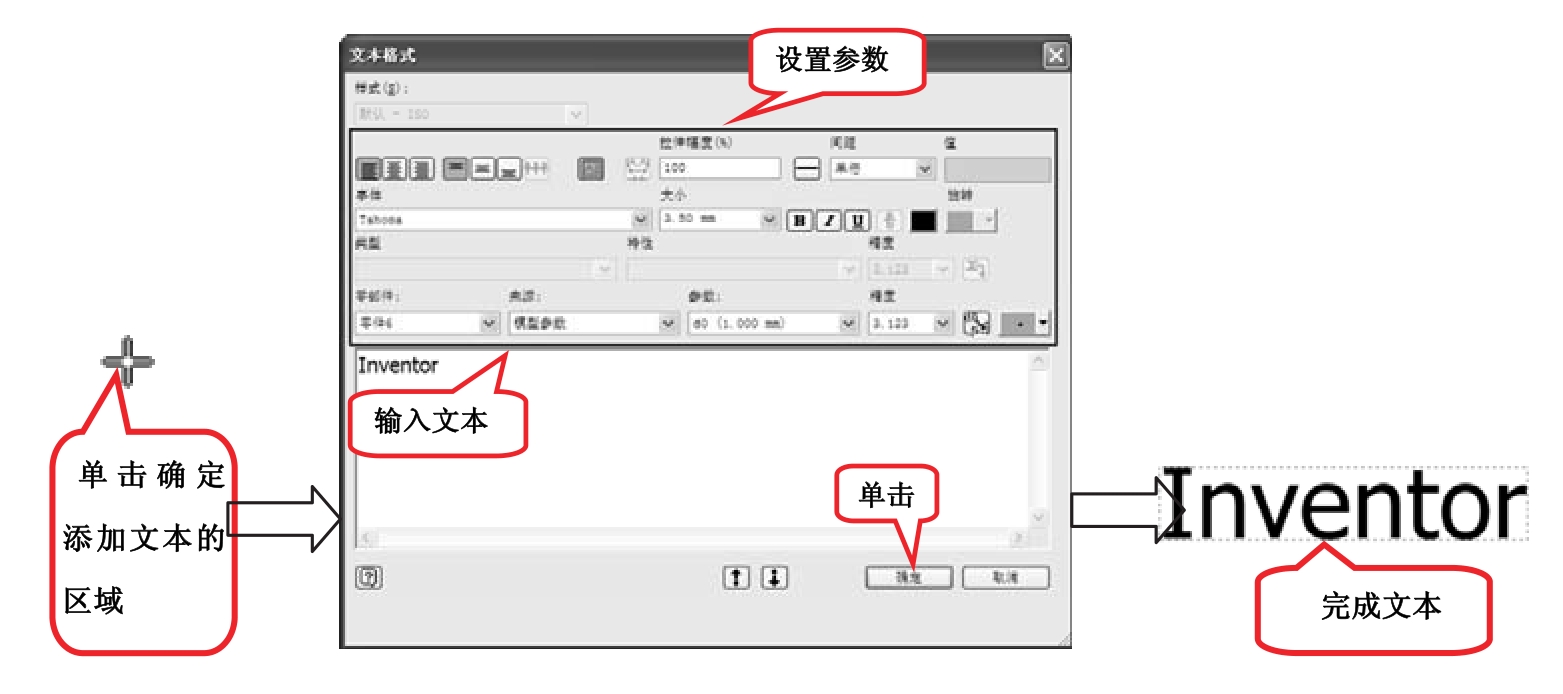

操作过程如图3-31所示。
图3-31 创建文本
高手支招

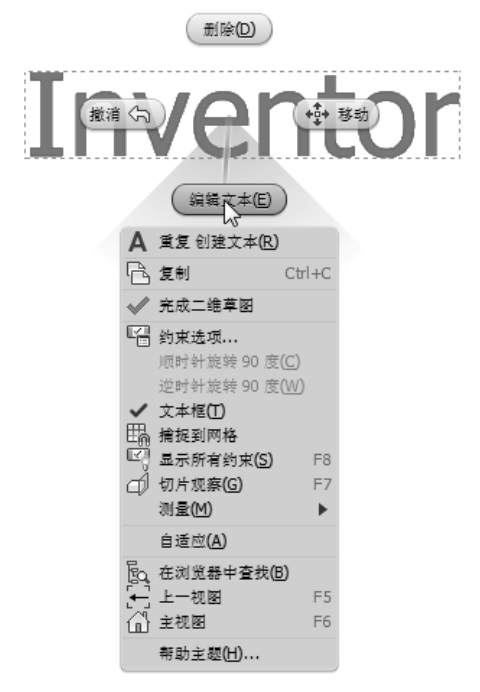

如果要编辑已经生成的文本,可在文本上单击鼠标右键,在如图3-32所示的快捷菜单中选择“编辑文本”选项,打开“文本格式”对话框,用户可自行修改文本的属性。
图3-32 快捷菜单
【执行方式】
功能区:单击“草图”标签栏“绘制”面板上的“几何图元文本”按钮
。
【操作过程】

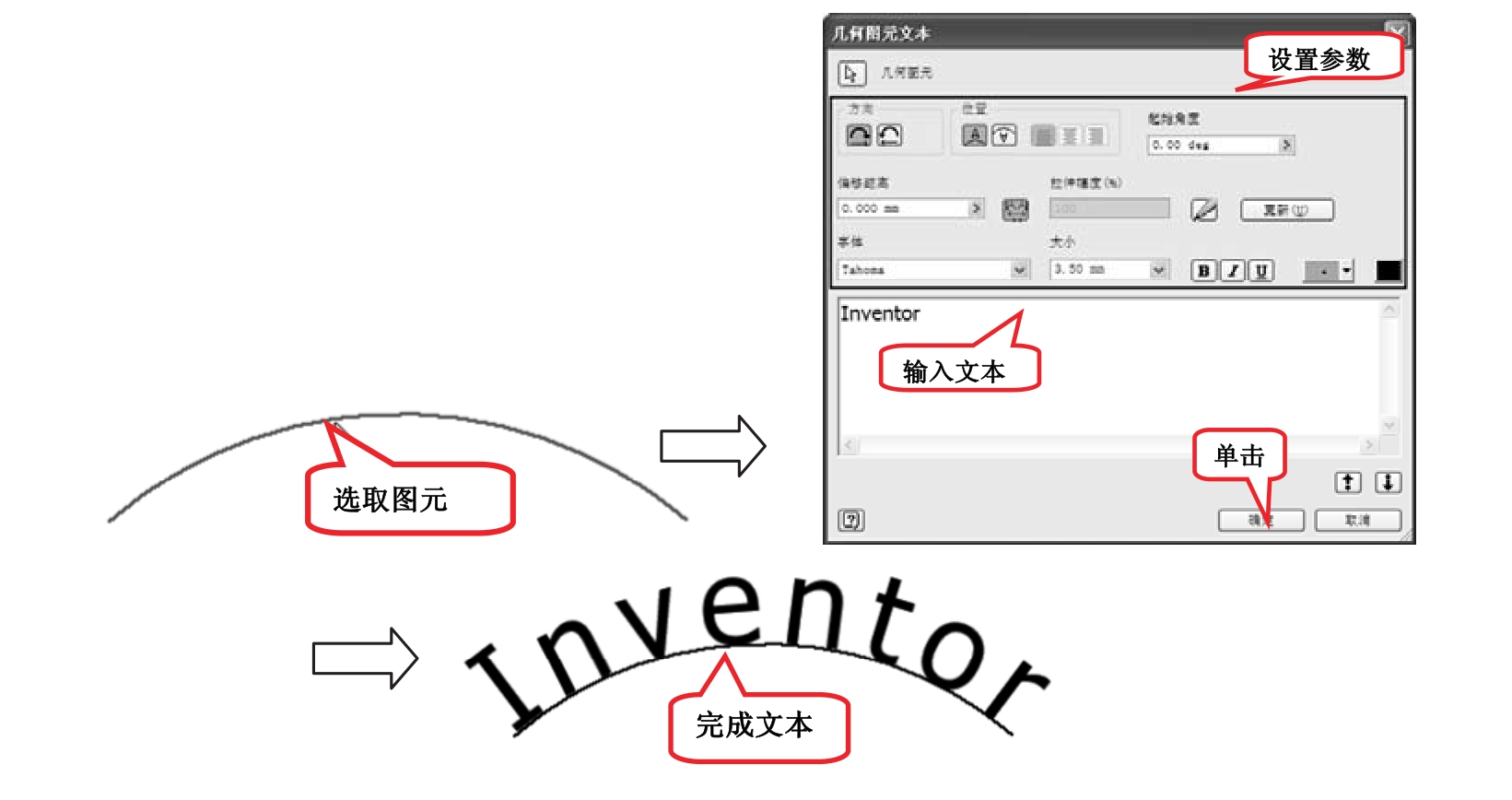

操作过程如图3-33所示。
图3-33 创建几何图元文本
