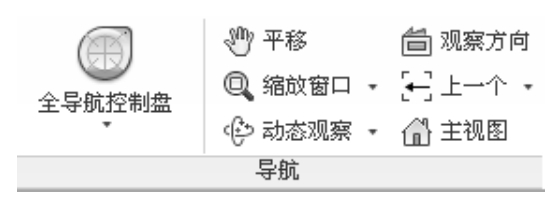

在Autodesk Inventor 2013中，模型的动态观察主要依靠导航栏上的模型动态观察工具，如图2-62所示；也可以通过“视图”标签栏“导航”面板（如图2-63所示）中的工具来实现动态观察。
图2-62 模型动态观察工具
图2-63“导航”面板
● 全导航控制盘
：可以在特定导航工具之间快速切换的控制盘集合。
● 平移
：单击此按钮，当鼠标变成
，在绘图区域内任何地方任何地方按下鼠标左键，移动鼠标，移动当前窗口内的模型或者视图。
● 缩放
：单击此按钮，当鼠标变成
，在绘图区域内任何地方单击鼠标左键，上下移动鼠标，实现当前窗口内模型或者视图的缩放。
● 全部缩放
：单击此按钮，模型中所有的元素都显示在当前窗口中。该工具在草图、零件图、装配图和工程图中都可使用。
● 窗口缩放
：单击此按钮，当鼠标变成
，在某个区域内拉出一个矩形，则矩形内的所有图形会充满整个窗口。当某个局部尺寸很小，给图形的绘制以及标注等操作带来不便时，可以利用这个工具将其局部放大。
● 缩放选定实体
：单击此按钮，当鼠标变成
，在绘图区域内用鼠标左键选择要放大的图元，选择以后，该图元自动放大到整个窗口，便于用户观察和操作。
● 动态观察

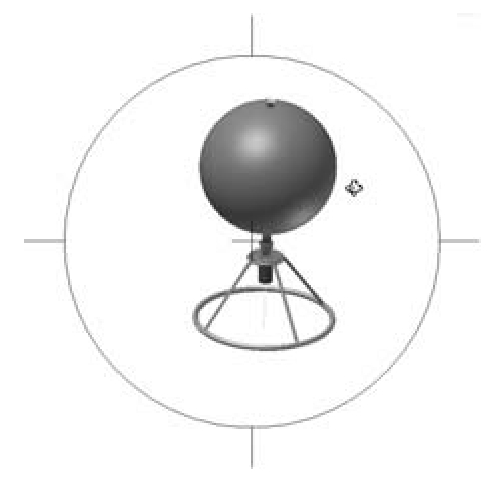

：该工具用来在图形窗口内旋转零件或者部件以便于全面观察实体的形状。单击此按钮，弹出三维旋转符号，如图2-64所示。可以实现以下几种功能。
图2-64 动态观察
■ 左右移动鼠标以围绕竖直屏幕轴旋转视图。
■ 将鼠标移走或朝向自己以围绕水平屏幕轴旋转视图。
■ 旋转围绕屏幕中心进行。
● 受约束的动态观察
：在图形窗口中绕轴旋转模型，相当于以纬度和经度围绕模型移动视线。
● 观察方向
：单击此按钮，鼠标变成
，当在模型上选择一个面，模型会自动旋转到该面正好面向用户的方向；如果选择一条直线，则模型会旋转到该直线在模型空间处于水平的位置。
