2.4 基本输入操作

预习重点

了解基本输入方法。

2.4.1 课上十分钟——命令输入方式

AutoCAD交互绘图必须输入必要的指令和参数。有多种AutoCAD命令输入方式，下面以画直线为例，介绍命令输入方式。

（1）在命令行输入命令名。命令字符可不区分大小写，例如，命令“LINE”。执行命令时，在命令行提示中经常会出现命令选项。在命令行输入绘制直线命令“LINE”后，命令行提示与操作如下：

命令: LINE↙

指定第一点：在绘图区指定一点或输入一个点的坐标

指定下一点或 [放弃(U)]:

命令行中不带括号的提示为默认选项（如上面的“指定下一点或”），因此，可以直接输入直线段的起点坐标或在绘图区指定一点，如果要选择其他选项，则应该首先输入该选项的标识字符，如“放弃”选项的标识字符“U”，然后按系统提示输入数据即可。在命令选项的后面有时还带有尖括号，尖括号内的数值为默认数值。

（2）在命令行输入命令缩写字。如L（Line）、C（Circle）、A（Arc）、Z（Zoom）、R（Redraw）、M（Move）、CO（Copy）、PL（Pline）、E（Erase）等。

（3）选择“绘图”菜单栏中对应的命令，在命令行窗口中可以看到对应的命令说明及命令名。

（4）单击“绘图”工具栏中对应的按钮，在命令行窗口中也可以看到对应的命令说明及命令名。

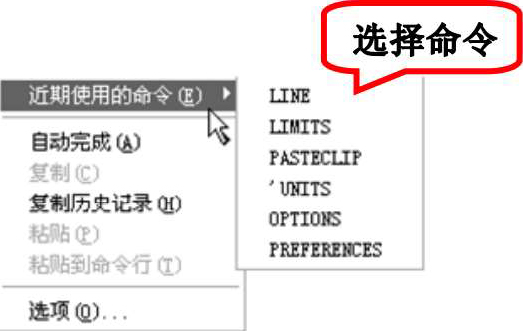

（5）在命令行打开快捷菜单。如果在前面刚使用过要输入的命令，可以在命令行右击鼠标，打开快捷菜单，在“近期使用的命令”子菜单中选择需要的命令，如图2-31所示。“近期使用的命令”子菜单中储存最近使用的6个命令，如果经常重复使用某6个命令以内的命令，这种方法就比较快速简洁。

（6）在绘图区右击鼠标。如果用户要重复使用上次使用的命令，可以直接在绘图区右击鼠标，系统立即重复执行上次使用的命令，这种方法适用于重复执行某个命令。

2.4.2 课上十分钟——命令的重复、撤销、重做

（1）命令的重复。单击<Enter>键，可重复调用上一个命令，不管上一个命令是完成了还是被取消了。

（2）命令的撤销。在命令执行的任何时刻都可以取消和终止命令的执行。

【执行方式】

● 命令行：UNDO。

● 菜单栏：选择菜单栏中的“编辑”→“放弃”命令。

● 快捷键：按<Esc>键。

（3）命令的重做。已被撤销的命令要恢复重做，可以恢复撤销的最后一个命令。

【执行方式】

● 命令行：REDO。

菜单栏：选择菜单栏中的“编辑”→“重做”命令。

● 快捷键：按<Ctrl>+<Y>键。

AutoCAD 2013可以一次执行多重放弃和重做操作。单击“标准”工具栏中的“放弃”按钮 或“重做”按钮 后面的小三角，可以选择要放弃或重做的操作，如图2-32所示。

2.4.3 课上十分钟——数据输入法

在AutoCAD 2013中，点的坐标可以用直角坐标、极坐标、球面坐标和柱面坐标表示，每一种坐标又分别具有两种坐标输入方式：绝对坐标和相对坐标。其中直角坐标和极坐标最为常用，具体输入方法如下。

（1）直角坐标法。用点的 X 、 Y 坐标值表示的坐标。

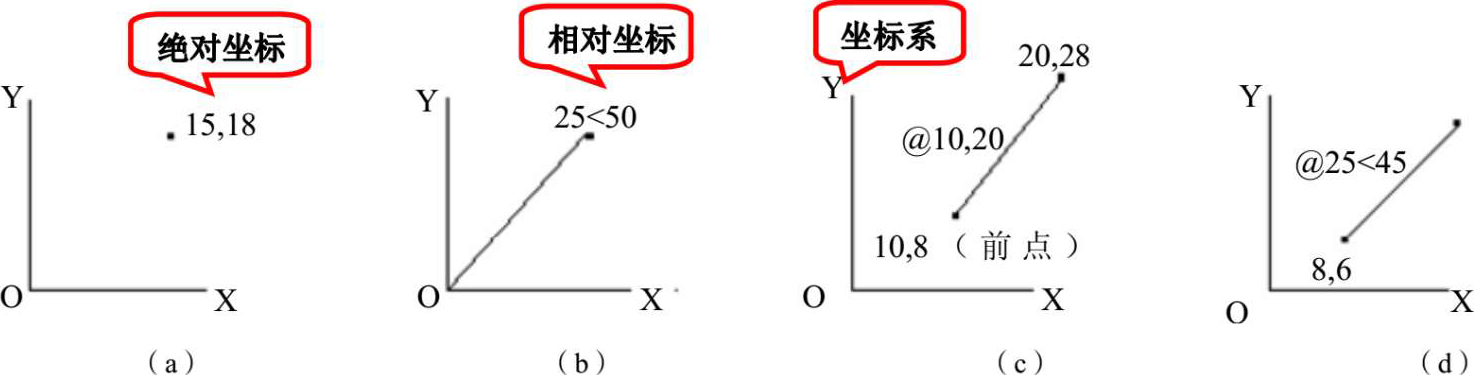

在命令行中输入点的坐标“15,18”，则表示输入了一个 X 、 Y 的坐标值分别为15、18的点，此为绝对坐标输入方式，表示该点的坐标是相对于当前坐标原点的坐标值，如图2-33（a）所示。如果输入“@10,20”，则为相对坐标输入方式，表示该点的坐标是相对于前一点的坐标值，如图2-33（b）所示。

（2）极坐标法。用长度和角度表示的坐标，只能用来表示二维点的坐标。

在绝对坐标输入方式下，表示为：“长度<角度”，如“25<50”，其中长度表示该点到坐标原点的距离，角度表示该点到原点的连线与 X 轴正向的夹角，如图2-33（c）所示。

在相对坐标输入方式下，表示为：“@长度<角度”，如“@25<45”，其中长度为该点到前一点的距离，角度为该点至前一点的连线与 X 轴正向的夹角，如图2-33（d）所示。

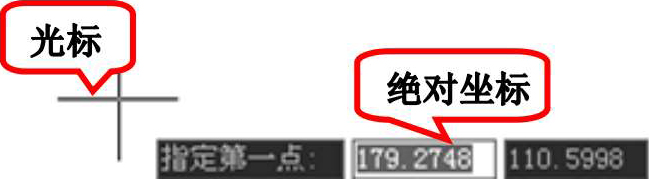

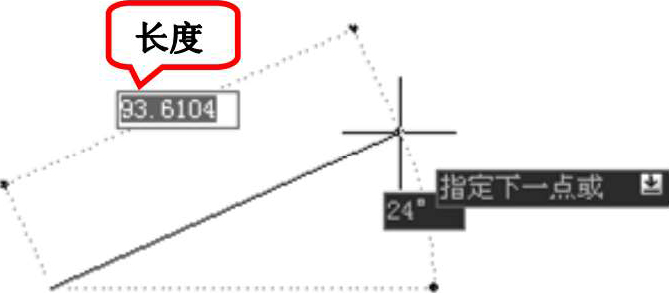

（3）动态数据输入。按下状态栏中的“动态输入”按钮 ，系统打开动态输入功能，可以在绘图区动态地输入某些参数数据。例如，绘制直线时，在光标附近会动态地显示“指定第一个角点或”，以及后面的坐标框。当前坐标框中显示的是目前光标所在位置，可以输入数据，两个数据之间以逗号隔开，如图2-34所示。指定第一点后，系统动态显示直线的角度，同时要求输入线段长度值，如图2-35所示，其输入效果与“@长度<角度”方式相同。

下面分别介绍点与距离值的输入方法。

（1）点的输入。在绘图过程中，常需要输入点的位置，AutoCAD提供了如下几种输入点的方式。

● 用键盘直接在命令行输入点的坐标。直角坐标有两种输入方式：x,y （点的绝对坐标值，如“100,50”）和@ x,y（相对于上一点的相对坐标值，如“@ 50,-30”）。

● 极坐标的输入方式为“长度<角度”（其中，长度为点到坐标原点的距离，角度为原点至该点连线与 X 轴的正向夹角，如“20<45”）或“@长度<角度”（相对于上一点的相对极坐标，如“@ 50<-30”）。

● 用鼠标等定标设备移动光标，在绘图区单击直接取点。

● 用目标捕捉方式捕捉绘图区已有图形的特殊点（如端点、中点、中心点、插入点、交点、切点、垂足点等）。

● 直接输入距离。先拖拉出直线以确定方向，然后用键盘输入距离，这样有利于准确控制对象的长度。

（2）距离值的输入。在AutoCAD命令中，有时需要提供高度、宽度、半径、长度等表示距离的值。AutoCAD系统提供了两种输入距离值的方式：一种是用键盘在命令行中直接输入数值；另一种是在绘图区选择两点，以两点的距离值确定出所需数值。

2.4.4 课堂练习——绘制线段

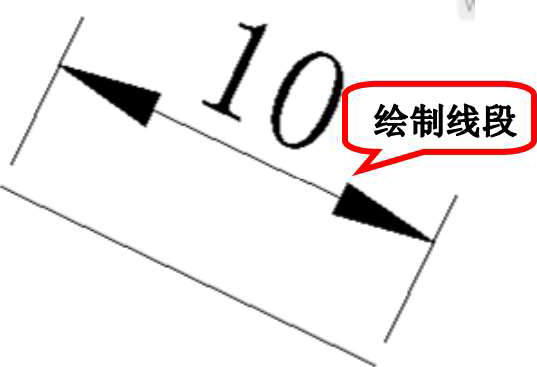

绘制如图2-36所示的线段。

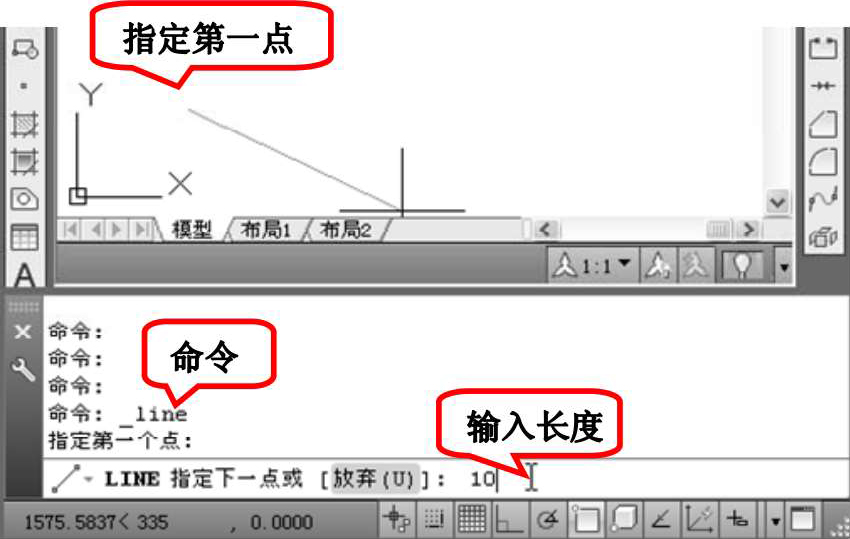

单击“绘图”工具栏中的“直线”按钮 ，绘制一条10mm长的线段，命令行提示与操作如图2-37所示。

这时在绘图区移动光标指明线段的方向，但不要单击鼠标，然后在命令行输入“10”，这样就在指定方向上准确地绘制了长度为10mm的线段。

2.4.5 综合演练十分钟——样板图设置

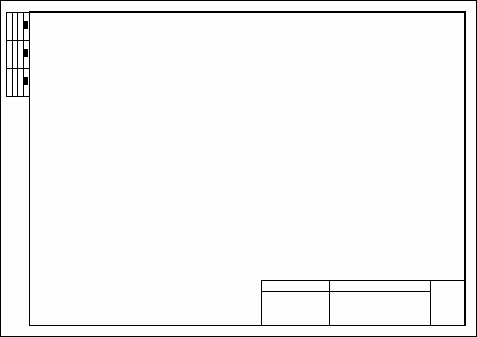

本实例绘制的样板图如图2-38所示。在前面学习的基础上，本例主要讲解本样板图的图形单位、图形界限以及保存等知识。

手把手教你学： 绘制的大体顺序是先打开“.dwg”格式的图形文件，设置图形单位与图形界线，最后将设置好的文件保存为“.dwt”格式的样板图文件。在绘制过程中，要用到打开、单位、图形界线和保存等命令。

【操作步骤】

（1）打开文件。单击“标准”工具栏中的“打开”按钮 ，打开源文件目录下“\第2章\ A3图框样板图.dwg”。

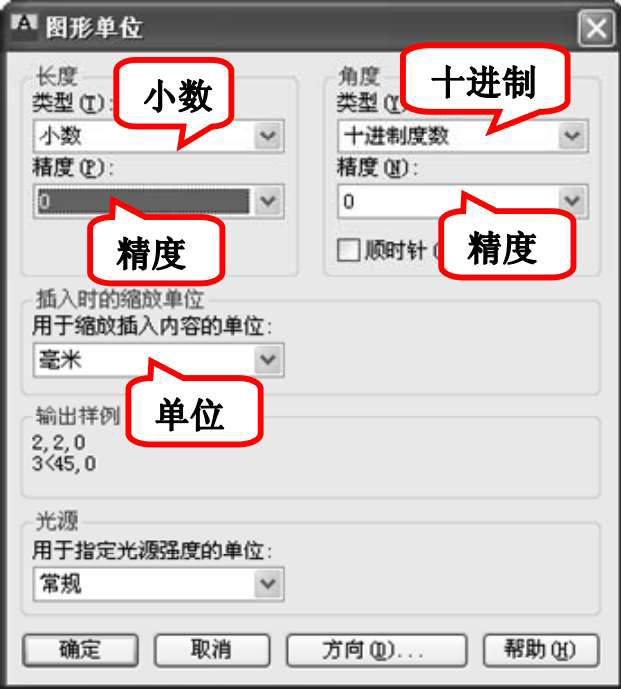

（2）设置单位。选择菜单栏中的“格式”→“单位”命令，AutoCAD打开“图形单位”对话框，如图2-39所示。设置“长度”的类型为“小数”，“精度”为0；“角度”的类型为“十进制度数”，“精度”为0。系统默认逆时针方向为正，“插入时的缩放单位”设置为“毫米”。

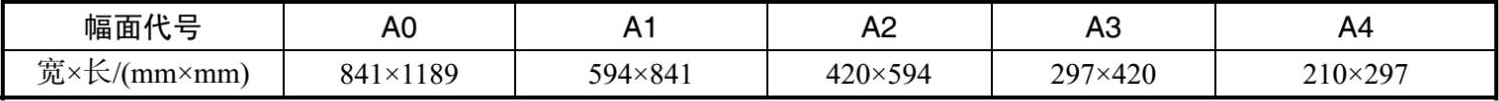

（3）设置图形边界。国标对图纸的幅面大小做了严格规定，如表2-1所示。

在这里，不妨按国标A3图纸幅面设置图形边界。A3图纸的幅面为420 mm×297mm。

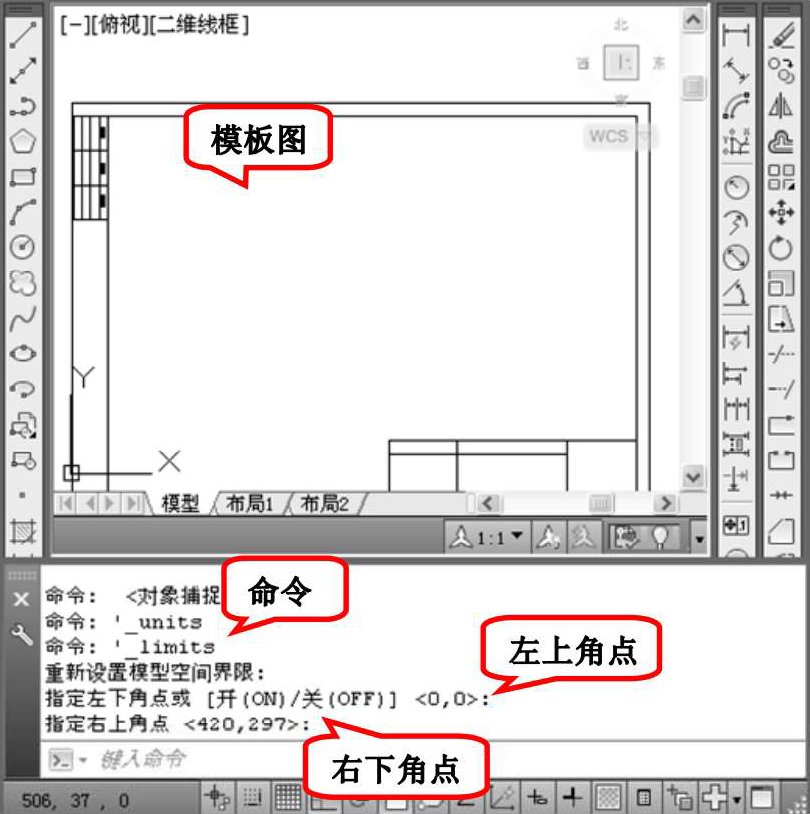

选择菜单栏中的“格式”→“图形界限”命令，设置图幅，命令操作如图2-40所示。

（4）保存为样板图文件。现阶段的样板图及其环境设置已经完成，先将其保存为样板图文件。

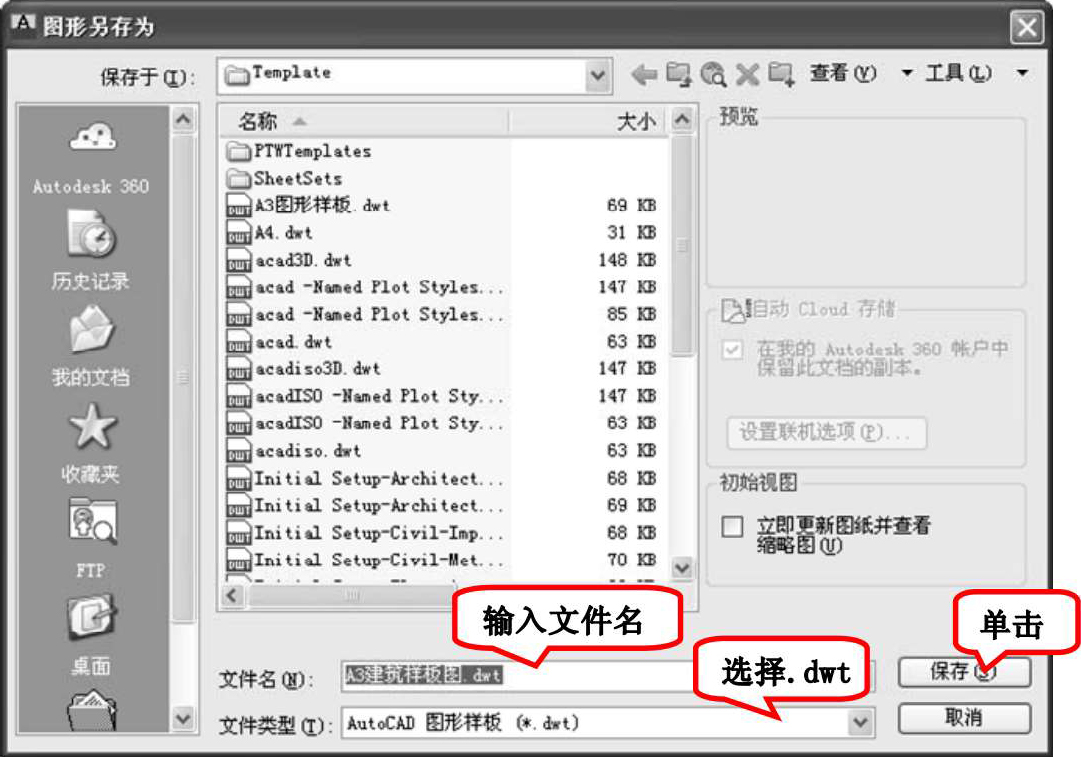

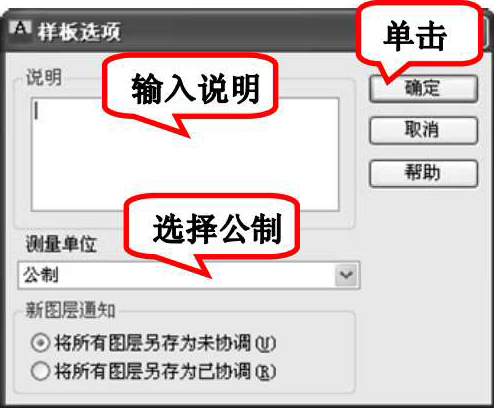

选择菜单栏中的“文件”→“另存为”命令，打开“图形另存为”对话框，如图2-41所示。在“文件类型”下拉列表框中选择“AutoCAD图形样板（*.dwt）”选项，如图2-41所示，输入文件名“A3建筑样板图”，单击“保存”按钮，系统打开“样板选项”对话框，如图2-42所示，接受默认的设置，单击“确定”按钮，保存文件。
