2.3 基本绘图参数
绘制一幅图形时，需要设置一些基本参数，如：图形单位、图幅界限等，这里简要进行介绍。
预习重点
◎ 了解基本参数概念。
◎ 熟悉参数设置命令使用方法。
【执行方式】
● 命令行：DDUNITS（或UNITS，快捷命令：UN）。
● 菜单栏：选择菜单栏中的“格式”→“单位”命令。
执行上述命令后，系统打开“图形单位”对话框，如图2-27所示，该对话框用于定义单位和角度格式。

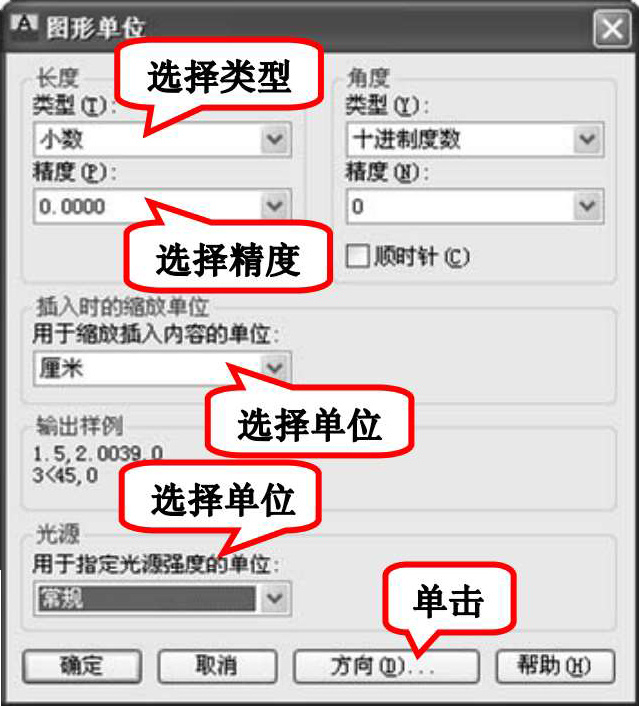

图2-27 “图形单位”对话框
【选项说明】
● “长度”与“角度”选项组：指定测量的长度和角度的类型及精度。
● “插入时的缩放单位”选项组：控制插入到当前图形中的块和图形的测量单位。如果块或图形创建时使用的单位与该选项指定的单位不同，则在插入这些块或图形时，将对其按比例进行缩放。插入比例是原块或图形使用的单位与目标图形使用的单位之比。如果插入块时不按指定单位缩放，则在其下拉列表框中选择“无单位”选项。
● “输出样例”选项组：显示用当前单位和角度设置的例子。
● “光源”选项组：控制当前图形中光度控制光源的强度测量单位。为创建和使用光度控制光源，必须从下拉列表框中指定非“常规”的单位。如果“插入比例”设置为“无单位”，则将显示警告信息，通知用户渲染输出可能不正确。
● “方向”按钮：单击该按钮，系统打开“方向控制”对话框，如图2-28所示，在这里可进行方向控制设置。
图2-28 “方向控制”对话框
【执行方式】
● 命令行：LIMITS。
● 菜单栏：选择菜单栏中的“格式”→“图形界限”命令。
【操作步骤】
命令行提示与操作如图2-29所示。

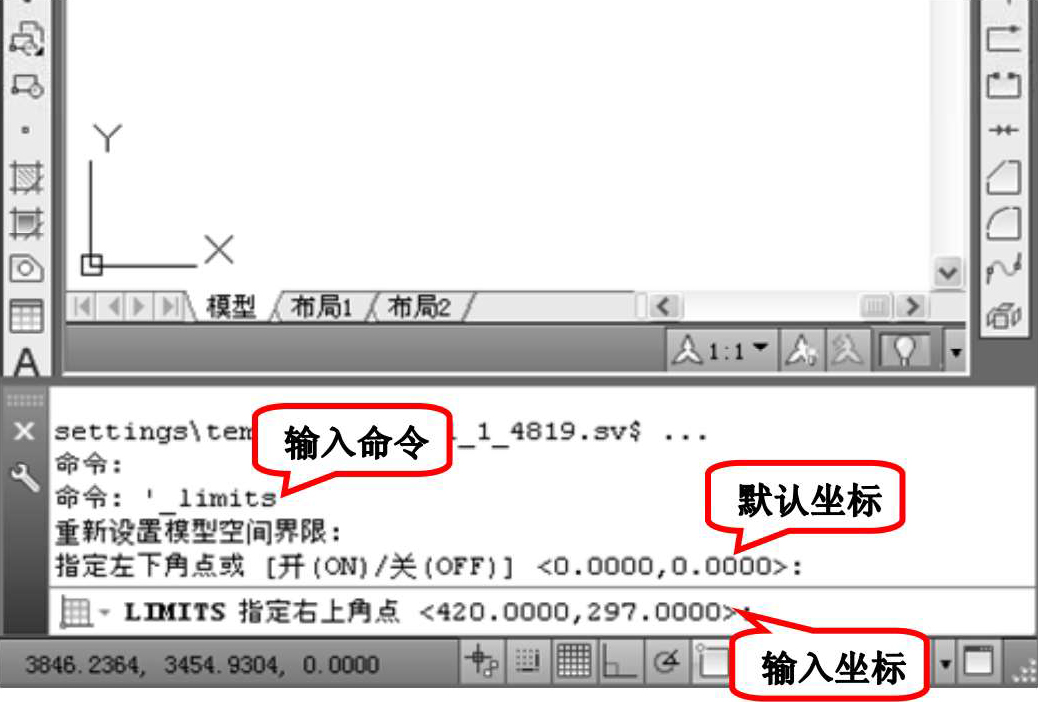

图2-29 图形界限
【选项说明】
● 开（ON）：使图形界限有效。系统在图形界限以外拾取的点将视为无效。
● 关（OFF）：使图形界限无效。用户可以在图形界限以外拾取点或实体。
● 动态输入角点坐标：可以直接在绘图区的动态文本框中输入角点坐标，输入了横坐标值后，按<，>键，接着输入纵坐标值，如图2-30所示；也可以按光标位置直接单击，确定角点位置。

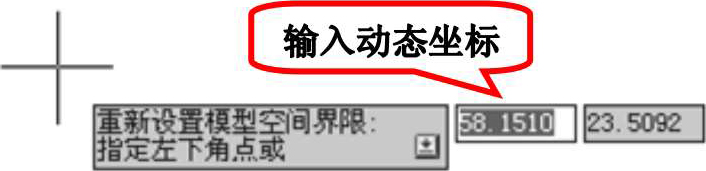

图2-30 动态输入
举一反三
在命令行中输入坐标时，请检查此时的输入法是否是英文输入。如果是中文输入法，例如，输入“150，20”，则由于逗号“，”的原因，系统会认定该坐标输入无效。这时，只需将输入法改为英文即可。
