简单的平面图形命令包括“矩形”命令和“多边形”命令。
◎ 了解平面图形的种类及应用。
◎ 简单练习矩形与多边形的绘制。
●命令行：RECTANG（快捷命令：REC）。
●菜单栏：选择菜单栏中的“绘图”→“矩形”命令。
●工具栏：单击“绘图”工具栏中的“矩形”按钮
。
图2-30 绘制矩形
打开随书光盘“源文件”文件夹下相应的源文件，命令行提示与操作如图2-30所示。
（1）第一个角点：通过指定两个角点确定矩形，如图2-31（a）所示。
（2）倒角（C）：指定倒角距离，绘制带倒角的矩形，如图2-31（b）所示。每一个角点的逆时针和顺时针方向的倒角可以相同，也可以不同，其中第一个倒角距离是指角点逆时针方向倒角距离，第二个倒角距离是指角点顺时针方向倒角距离。
（3）标高（E）：指定矩形标高（Z坐标），即把矩形放置在标高为Z且与XOY坐标面平行的平面上，并作为后续矩形的标高值。
（4）圆角（F）：指定圆角半径，绘制带圆角的矩形，如图2-31（c）所示。
（5）厚度（T）：指定矩形的厚度，如图2-31（d）所示。
（6）宽度（W）：指定线宽，如图2-31（e）所示。

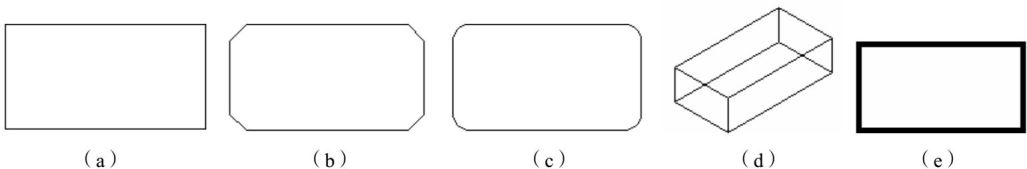

图2-31 绘制矩形

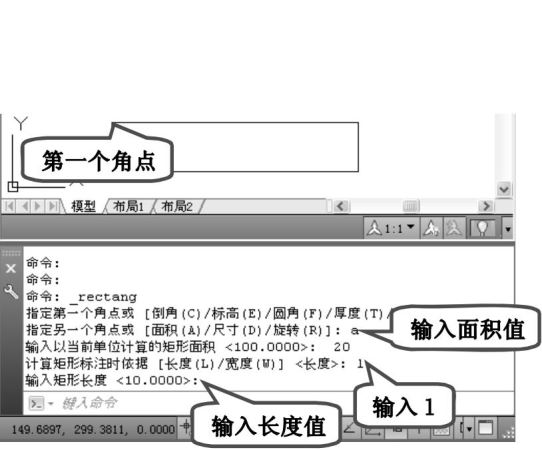

（7）面积（A）：指定面积和长或宽创建矩形。选择该项，命令行提示与操作如图2-32所示。
图2-32 利用“面积”绘制矩形
指定长度或宽度后，系统自动计算另一个维度，绘制出矩形。如果矩形被倒角或圆角，则长度或面积计算中也会考虑此设置。
（8）尺寸（D）：使用长和宽创建矩形，第二个指定点将矩形定位在与第一个角点相关的4个位置之一内。

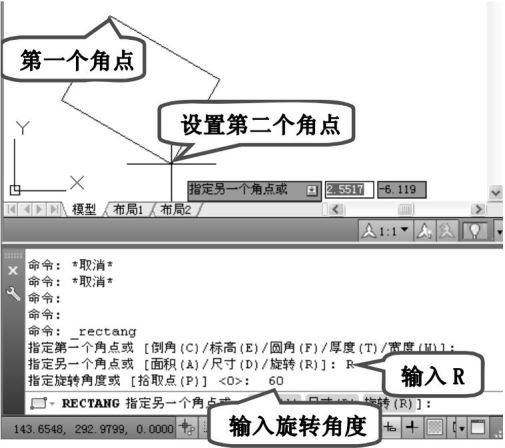

（9）旋转（R）：使所绘制的矩形旋转一定角度。选择该项，命令行提示与操作如图2-33所示。
图2-33 旋转矩形

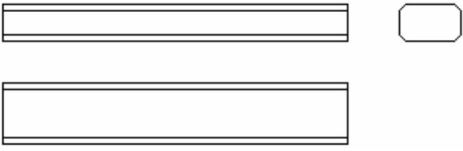

绘制如图2-34所示的方头平键。
图2-34 方头平键
❶单击“绘图”工具栏中的“矩形”按钮
，绘制主视图外形，命令行提示与操作如图2-35所示。
图2-35 绘制主视图外形

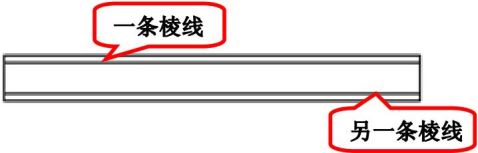

❷单击“绘图”工具栏中的“直线”按钮
，绘制主视图两条棱线，其中一条棱线端点的坐标值为（0, 32）和（@100, 0），另一条棱线端点的坐标值为（0, 39）和（@100, 0），绘制结果如图2-36所示。
图2-36 绘制主视图棱线
❸单击“绘图”工具栏中的“构造线”按钮

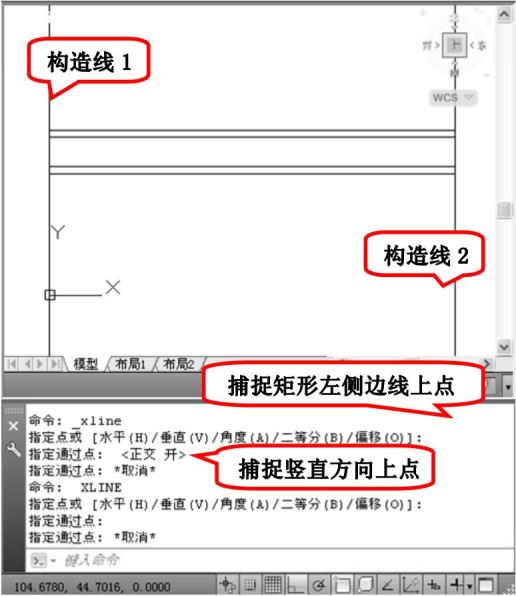

，绘制构造线，命令行提示与操作如图2-37所示。
图2-37 绘制竖直构造线
❹单击“绘图”工具栏中的“矩形”按钮

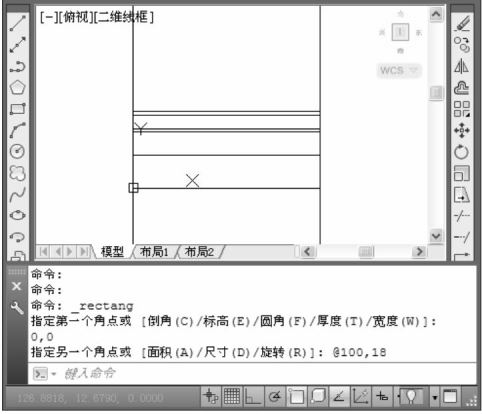

，绘制俯视图，命令行提示与操作如图2-38所示。
图2-38 绘制矩形

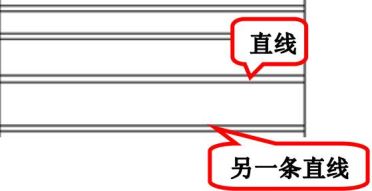

单击“绘图”工具栏中的“直线”按钮
，接着绘制两条直线，端点分别为｛(0, 2), (@100,0)｝和｛(0, 16), (@100, 0)｝，绘制结果如图2-39所示。
图2-39 绘制俯视图
❺单击“绘图”工具栏中的“构造线”按钮
，绘制左视图构造线，命令行提示与操作如下。
命令:_xline 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:H↙
指定通过点：指定主视图上右上端点
指定通过点：指定主视图上右下端点
指定通过点：指定俯视图上右上端点
指定通过点：指定俯视图上右下端点
指定通过点:↙
命令：按<Enter>键表示重复绘制构造线命令
指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:A↙
输入构造线的角度 （0） 或 [参照(R)]:−45↙
指定通过点：任意指定一点
指定通过点:↙
命令:↙
指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:V↙
指定通过点：指定斜线与向下数第3条水平线的交点
指定通过点：指定斜线与向下数第4条水平线的交点

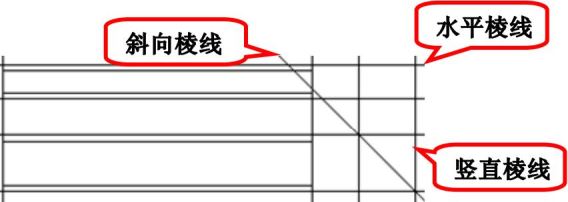

绘制结果如图2-40所示。
图2-40 绘制左视图构造线
单击“绘图”工具栏中的“矩形”按钮

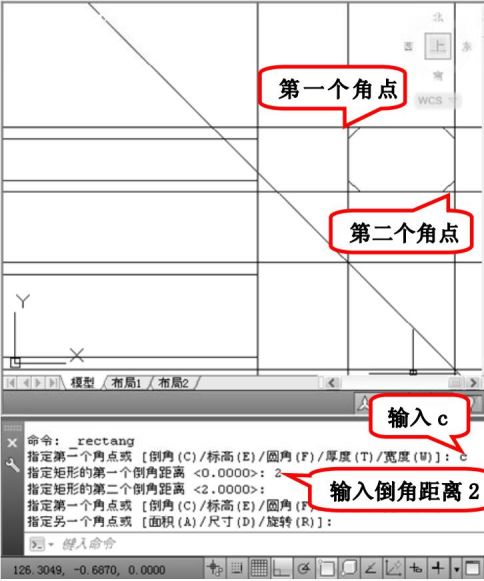

，设置矩形两个倒角距离为2，绘制左视图，命令行提示与操作如图2-41所示。
图2-41 绘制左视图
删除构造线，最终绘制结果如图2-34所示。
●命令行：POLYGON（快捷命令：POL）。
●菜单栏：选择菜单栏中的“绘图”→“多边形”命令。
●工具栏：单击“绘图”工具栏中的“多边形”按钮
。
打开随书光盘“源文件”文件夹下相应的源文件，命令行提示与操作如图2-42所示。
图2-42 绘制多边形
（1）边（E）：选择该选项，只要指定多边形的一条边，系统就会按逆时针方向创建该正多边形，如图2-43（a）所示。
（2）内接于圆（I）：选择该选项，绘制的多边形内接于圆，如图2-43（b）所示。
（3）外切于圆（C）：选择该选项，绘制的多边形外切于圆，如图2-43（c）所示。
图2-43 绘制正多边形
绘制如图2-44所示的螺母。
图2-44 螺母
❶单击“图层”工具栏中的“图层特性管理器”按钮
，系统打开“图层特性管理器”对话框。新建“中心线”和“轮廓线”两个图层，如图2-45所示。
图2-45 图层设置
❷将“中心线”图层置为当前图层，单击“绘图”工具栏中的“直线”按钮
，绘制两点坐标值为(90, 150)和(210, 150)的直线，重复“直线”命令，绘制另外一条直线，坐标值分别为(150,95)和(150, 205)，结果如图2-46所示。
图2-46 绘制中心线

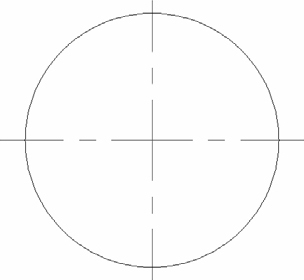

❸将“轮廓线”图层置为当前图层，单击“绘图”工具栏中的“圆”按钮
，以点（150，150）为圆心，绘制一个半径为50的圆，结果如图2-47所示。
图2-47 绘制圆

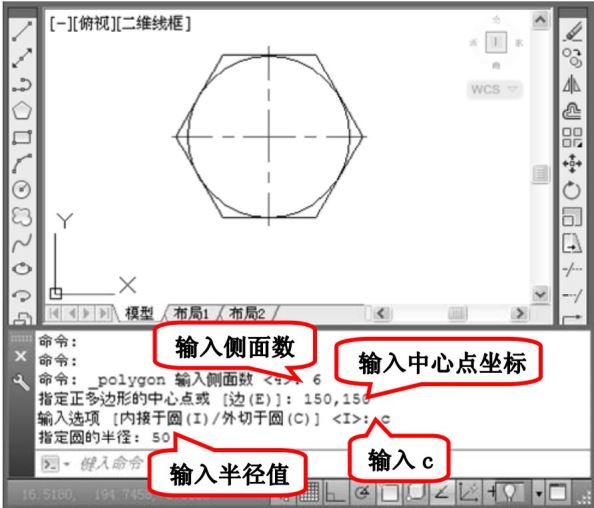

❹单击“绘图”工具栏中的“多边形”按钮

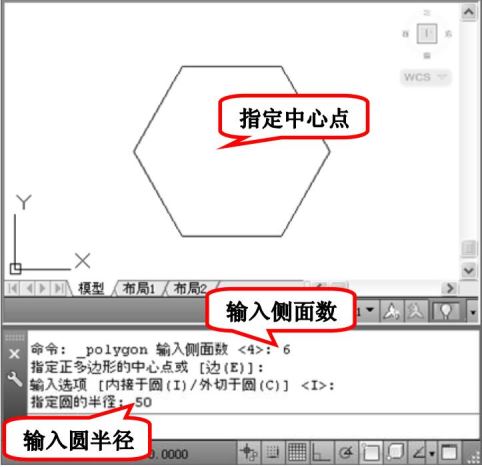

，绘制正六边形，命令行提示与操作如图2-48所示。
图2-48 绘制六边形
❺单击“绘图”工具栏中的“圆”按钮
，以(150, 150)为中心点，以30为半径绘制另一个圆，最终结果如图2-44所示。
