2.1 直线类命令

直线类命令包括“直线段”、“射线”和“构造线”命令，这几个命令是AutoCAD中最简单的绘图命令。

预习重点

◎ 了解有几种直线类命令。

◎ 简单练习直线、构造线、多段线的绘制方法。

2.1.1 课上十分钟——直线

【执行方式】

●命令行：LINE（快捷命令：L）。

●菜单栏：选择菜单栏中的“绘图”→“直线”命令。

●工具栏：单击“绘图”工具栏中的“直线”按钮 。

【操作步骤】

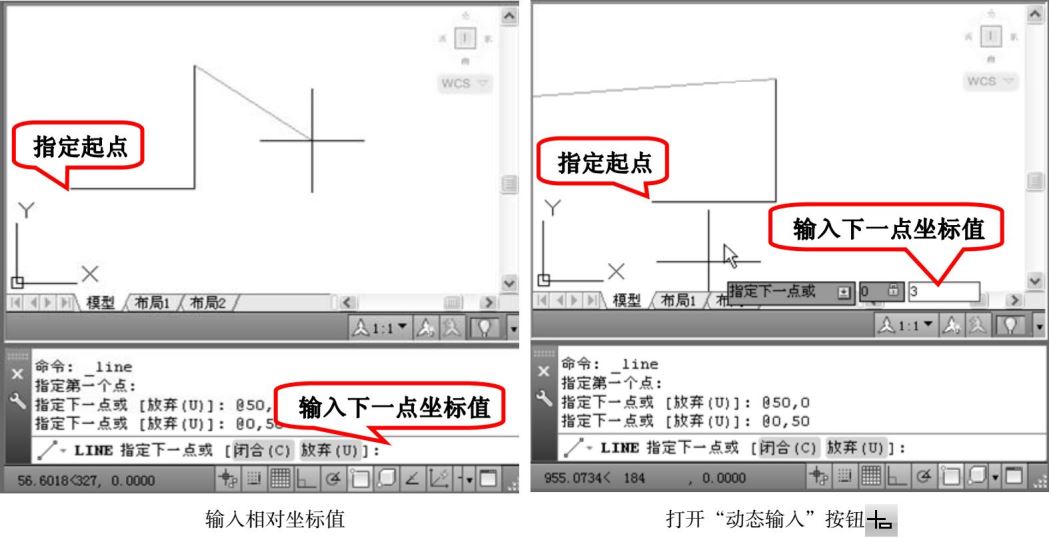

打开随书光盘“源文件”文件夹下相应的源文件，命令行提示与操作如图2-1所示。

【选项说明】

（1）若采用按<Enter>键响应“指定第一个点”提示，系统会把上次绘制图线的终点作为本次图线的起始点。若上次操作为绘制圆弧，按<Enter>键响应后将绘制出通过圆弧终点并与该圆弧相切的直线段，该线段的长度为光标在绘图区指定的一点与切点之间线段的距离。

（2）在“指定下一点”提示下，用户可以指定多个端点，从而绘制出多条直线段。但是，每一段直线是一个独立的对象，可以进行单独的编辑操作。

（3）绘制两条以上直线段后，若采用输入选项“C”响应“指定下一点”提示，系统会自动连接起始点和最后一个端点，从而绘制出封闭的图形。

（4）若采用输入选项“U”响应提示，则删除最近一次绘制的直线段。

（5）若设置正交方式（按下状态栏中的“正交模式”按钮 ），则只能绘制水平线段或垂直线段。

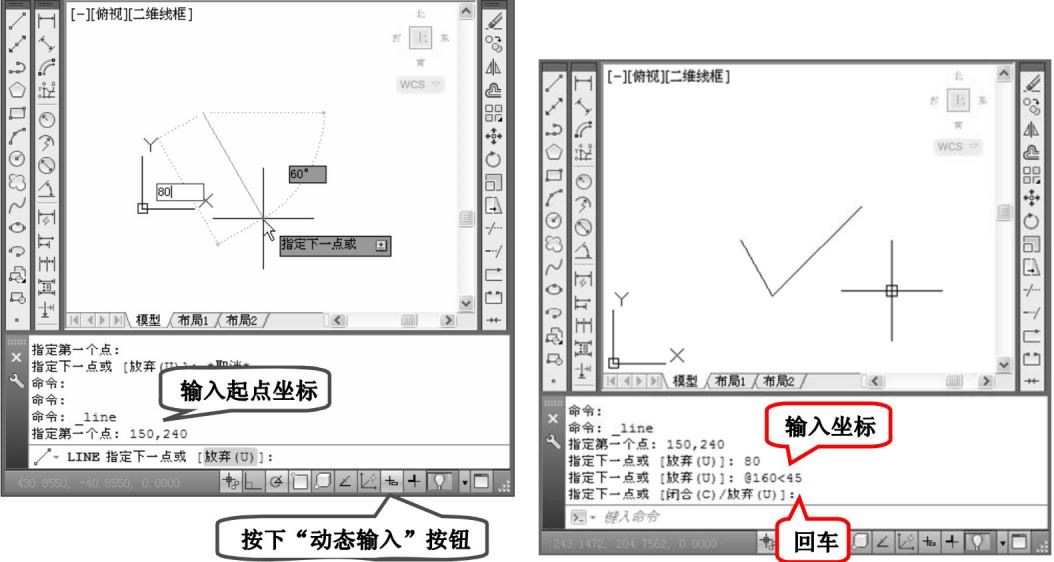

（6）若设置动态数据输入方式（按下状态栏中的“动态输入”按钮 ），则可以动态输入坐标值或长度值，效果与非动态数据输入方式类似。除了特别需要，否则只按非动态数据输入方式输入相关数据。（以后不再强调）

2.1.2 课上十分钟——构造线

【执行方式】

●命令行：XLINE（快捷命令：XL）。

●菜单栏：选择菜单栏中的“绘图”→“构造线”命令。

●工具栏：单击“绘图”工具栏中的“构造线”按钮 。

【操作步骤】

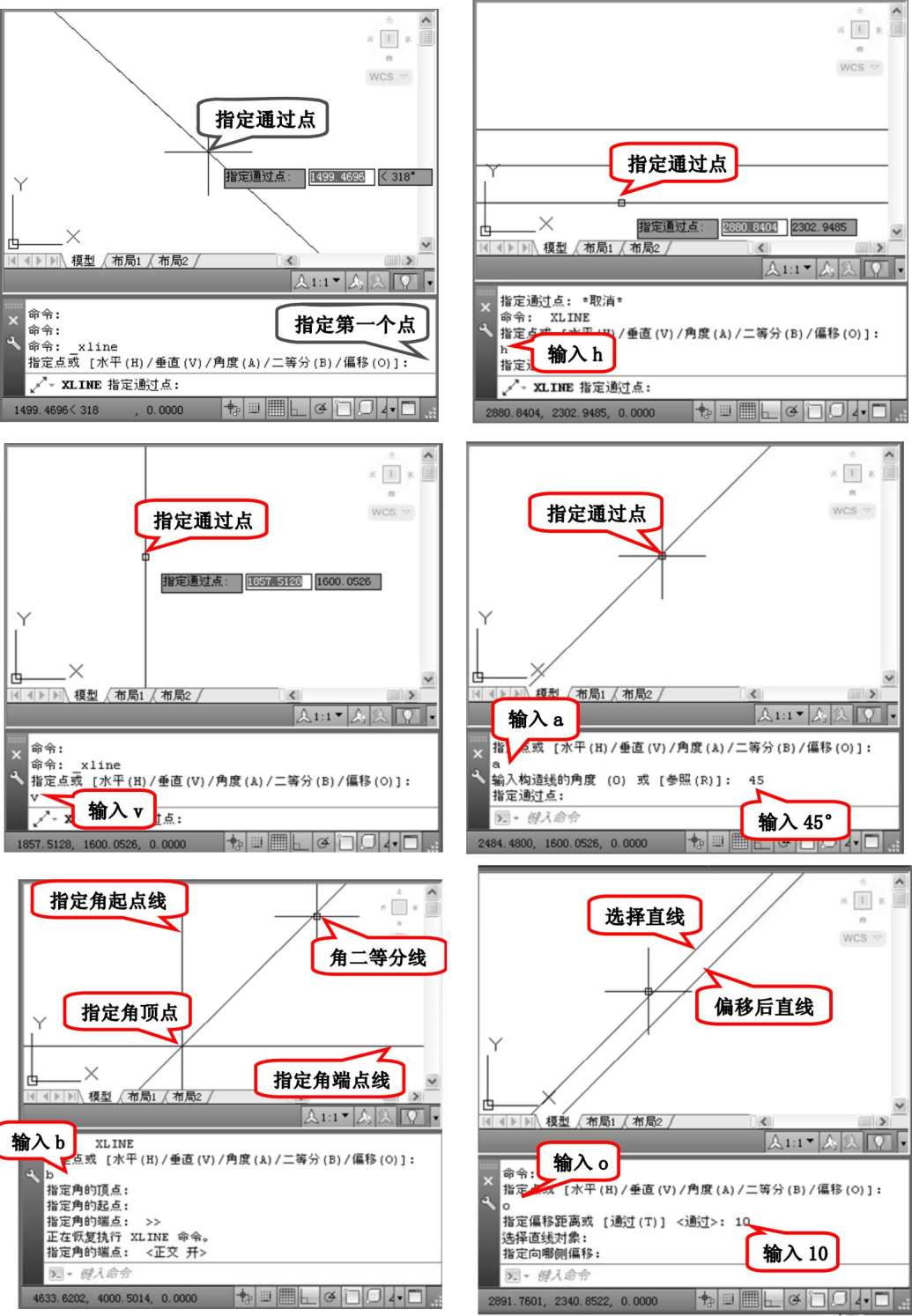

打开随书光盘“源文件”文件夹下相应的源文件，命令行提示与操作如图2-2所示。

【选项说明】

（1）执行选项中有“指定点”、“水平”、“垂直”、“角度”、“二等分”和“偏移”6种方式绘制构造线，分别如图2-2所示。

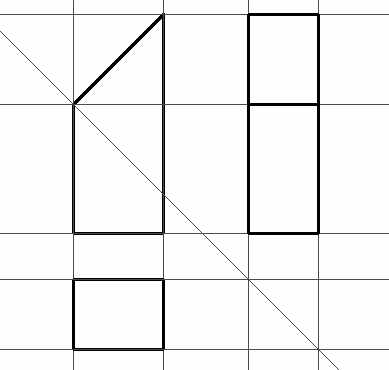

（2）构造线模拟手工作图中的辅助作图线，用特殊的线型显示，在图形输出时可不输出。应用构造线作为辅助线绘制机械图中的三视图是构造线的最主要用途，构造线的应用保证了三视图之间“主、俯视图长对正，主、左视图高平齐，俯、左视图宽相等”的对应关系。如图2-3所示为应用构造线作为辅助线绘制机械图中三视图的示例。图中细线为构造线，粗线为三视图轮廓线。

2.1.3 课堂练习——粗糙度符号的绘制

绘制如图2-4所示的粗糙度符号。

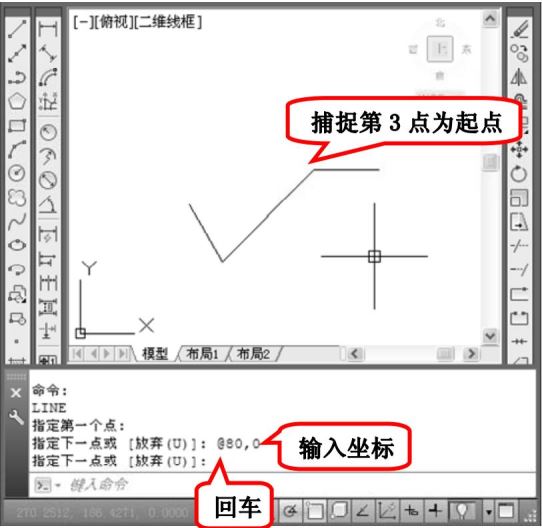

单击“绘图”工具栏中的“直线”按钮 ，绘制粗糙度符号，命令行提示与操作如图2-5所示。

高手支招

在输入坐标值时，中间的逗号一定要在西文状态下输入，否则系统无法识别。 sdr+B6eqmhk6NkPEsmcNE3lQrogHx99XgzwfEVvA5Kutq3HjYPP3ChNQqKVyx2Ud
