1.7 课下十分钟
——样板图设置

手把手教你学： 所谓样板图就是将绘制图形通用的一些基本内容和参数事先设置好，并绘制出来，以.dwt的格式保存起来。绘制的大体顺序是先设置图形的各项参数，再设置图层，最后保存成样板图文件。

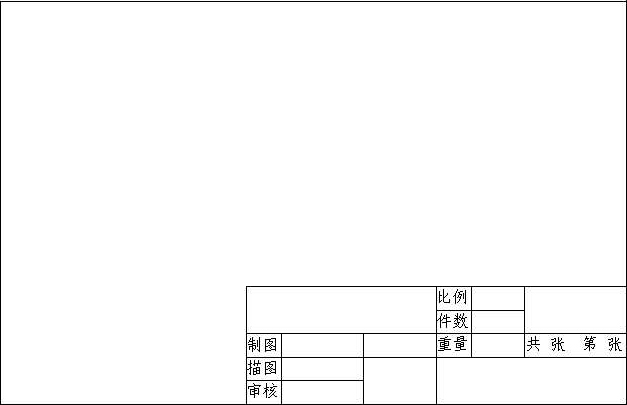

本实例设置如图1-56所示的样板图文件绘图环境。

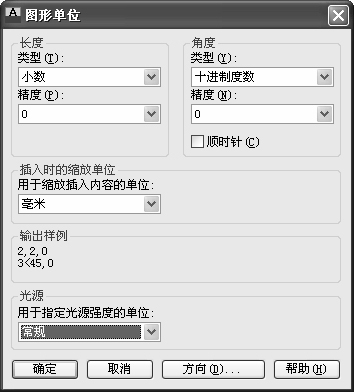

设置单位。选择菜单栏中的“格式” →“单位”命令，AutoCAD打开“图形单位”对话框，如图1-57所示。设置“长度”的类型为“小数”，“精度”为0；“角度”的类型为“十进制度数”，“精度”为0，系统默认逆时针方向为正，“插入时的缩放单位”设置为“毫米”。

设置图形边界。国标对图纸的幅面大小作了严格规定，如表1-3所示。

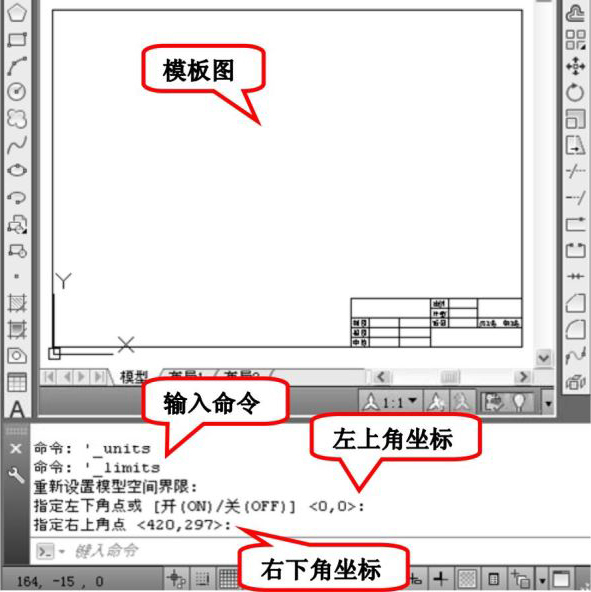

在这里，不妨按国标A3图纸的幅面设置图形边界。A3图纸的幅面为420mm×297mm，设置图形边界过程如图1-58所示。

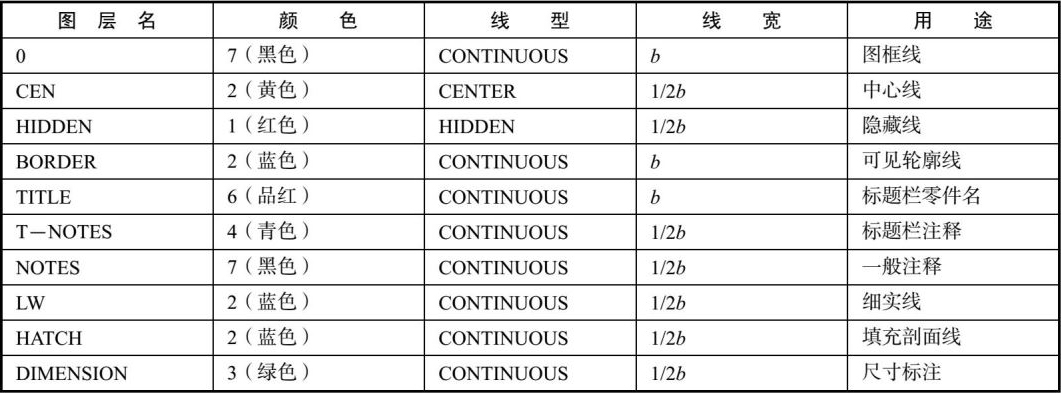

设置图层。本例准备设置一个机械制图样板图，图层设置如表1-4所示。

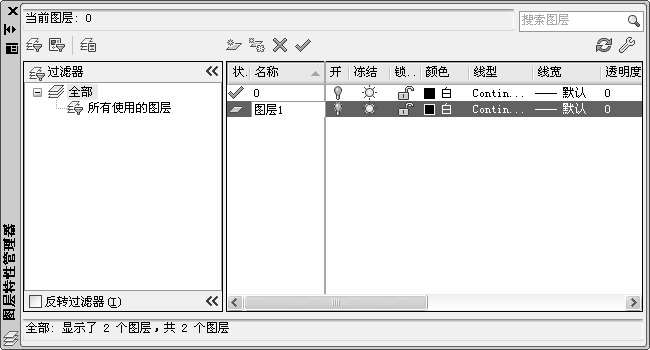

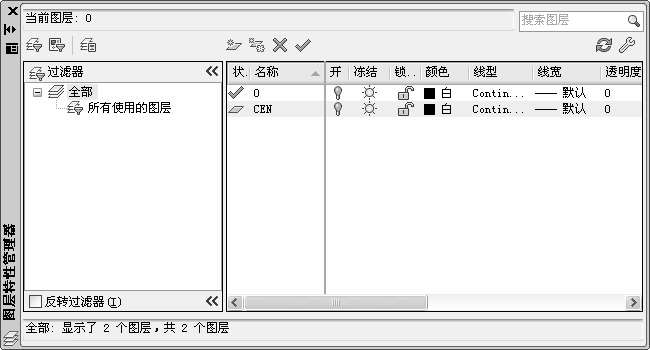

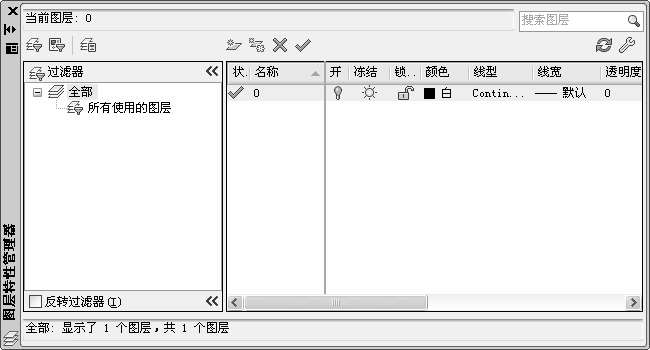

（1）设置图层名。单击“图层”工具栏中的“图层特性管理器”按钮 ，打开“图层特性管理器”对话框，如图1-59所示。在该对话框中单击“新建”按钮 ，在图层列表框中出现一个默认名为“图层1”的新图层，如图1-60所示，用鼠标单击该图层名，将图层名改为CEN，如图1-61所示。

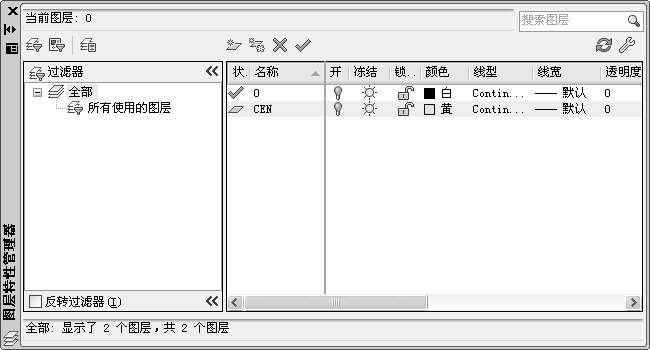

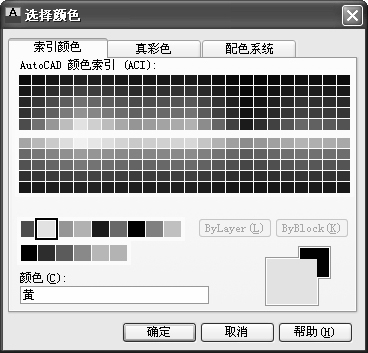

（2）设置图层颜色。为了区分不同的图层上的图线，增加图形不同部分的对比性，可以为不同的图层设置不同的颜色。单击刚建立的CEN图层“颜色”标签下的颜色色块，AutoCAD打开“选择颜色”对话框，如图1-62所示。在该对话框中选择黄色，单击“确定”按钮。在图层特性管理器中可以发现CEN图层的颜色变成了黄色，如图1-63所示。

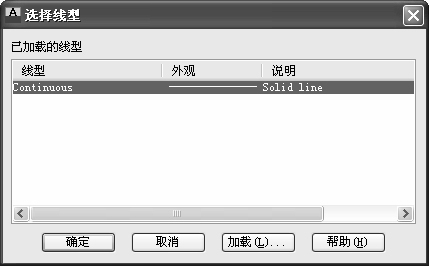

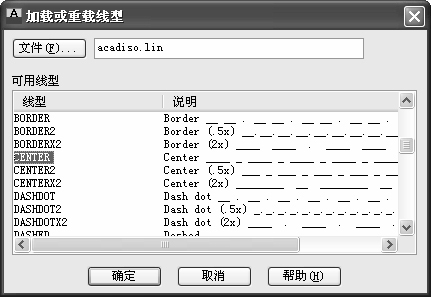

（3）设置线型。在常用的工程图纸中，通常要用到不同的线型，这是因为不同的线型表示不同的含义。在图层特性管理器中单击CEN图层“线型”标签下的线型选项，AutoCAD打开“选择线型”对话框，如图1-64所示。单击“加载”按钮，打开“加载或重载线型”对话框，如图1-65所示。在该对话框中选择CENTER线型，单击“确定”按钮，如图1-66所示。系统回到“选择线型”对话框，这时在“已加载的线型”列表框中就出现了CENTER线型。选择CENTER线型，单击“确定”按钮，在图层特性管理器中可以发现CEN图层的线型变成了CENTER线型，如图1-67所示。

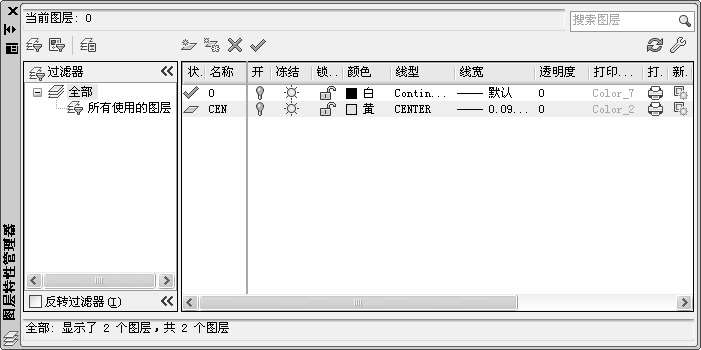

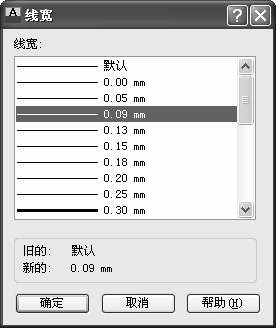

（4）设置线宽。在工程图纸中，不同的线宽也表示不同的含义，因此也要对不同的图层的线宽进行设置。单击图层特性管理器中CEN图层“线宽”标签下的选项，AutoCAD打开“线宽”对话框，如图1-68所示。在该对话框中选择适当的线宽，单击“确定”按钮，在图层特性管理器中可以发现CEN图层的线宽变成了0.09mm，如图1-69所示。

高手支招

应尽量保持细线与粗线之间的比例大约为1∶3，这样的线宽符合国标相关规定。

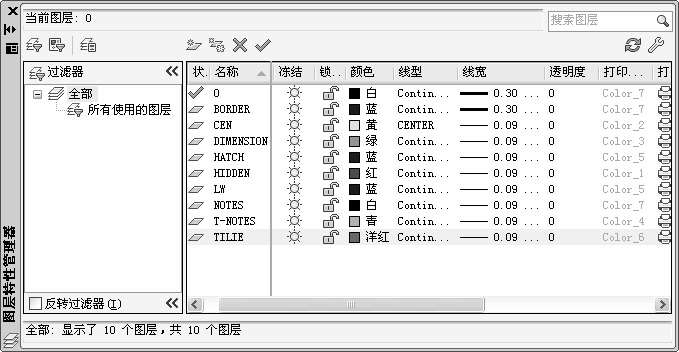

用同样方法建立不同名的新图层，这些不同的图层可以分别存放不同的图线或图形的不同部分。最后完成设置的图层如图1-70所示。

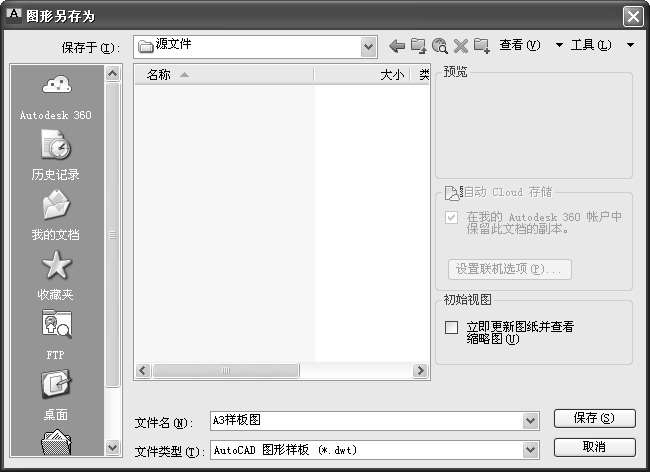

保存成样板图文件。现阶段的样板图及其环境设置已经完成，先将其保存成样板图文件。单击“标准”工具栏中的“保存”按钮 ，打开“图形另存为”对话框，如图1-71所示。在“文件类型”下拉列表框中选择“AutoCAD图形样板（*.dwt）”选项，输入文件名“A3样板图”，单击“保存”按钮，系统打开“样板选项”对话框，如图1-72所示。接受默认的设置，单击“确定”按钮，保存文件。
