1.2 电气工程CAD制图规范

本节扼要介绍国家标准GB/T1835—2008《电气工程CAD制图规则》中常用的有关规定，同时对其引用的有关标准中的规定加以解释。

1.2.1 图纸格式

1．幅面

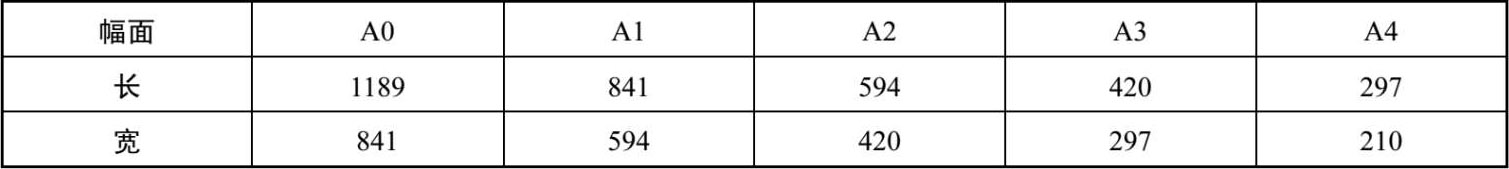

电气工程图纸采用的基本幅面有5种：A0、A1、A2、A3和A4，各幅面的相应尺寸如表1-1所示。

2．图框

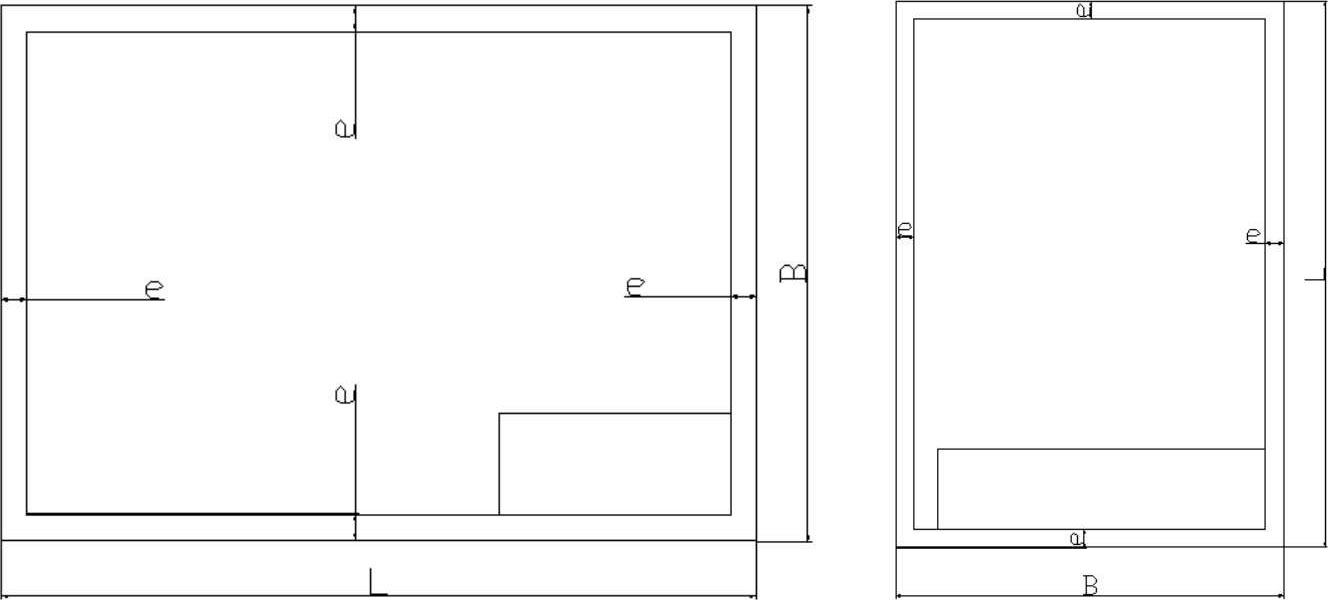

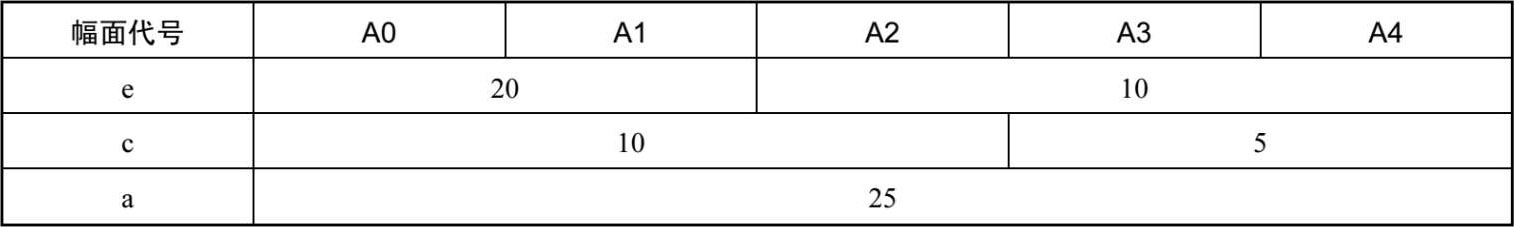

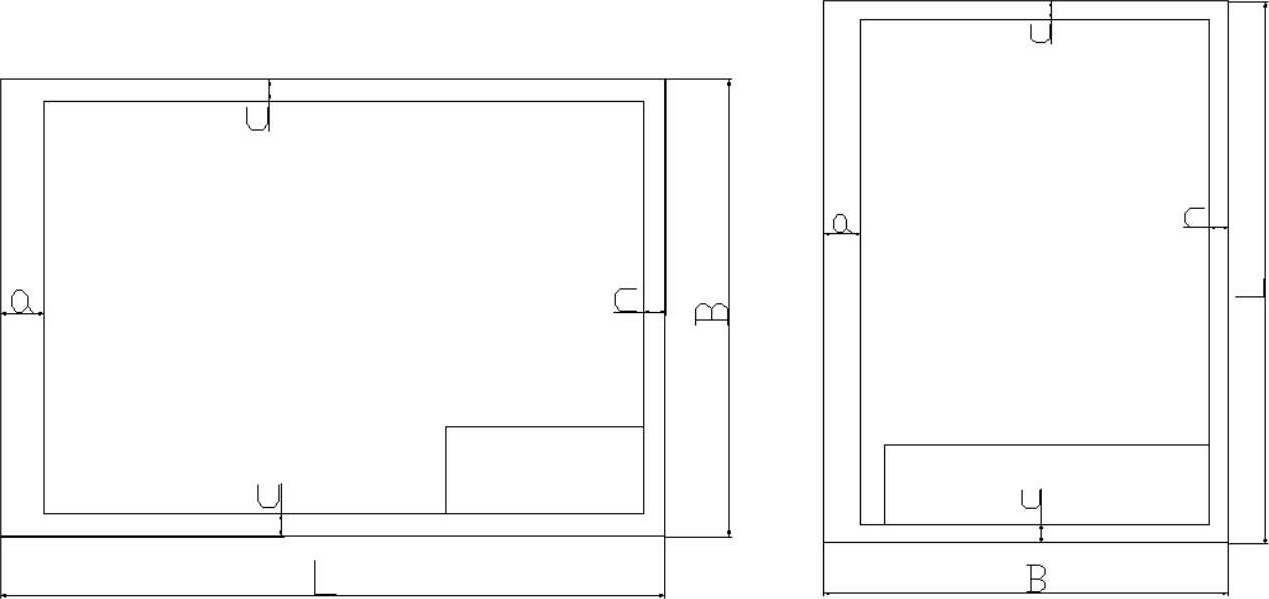

（1）图框尺寸如表1-2所示。在电气图中，确定图框线的尺寸有两个依据：一是图纸是否需要装订；二是图纸幅面的大小。需要装订时，装订的一边就要留出装订边。图1-6、图1-7分别为不留装订边的图框、留装订边的图框。右下角矩形区域为标题栏位置。

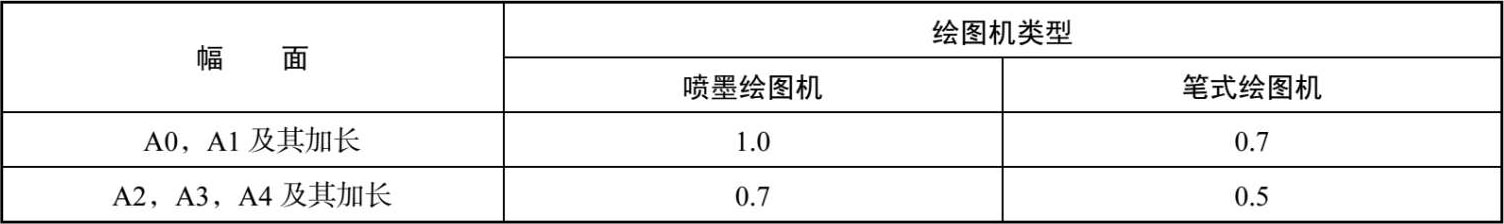

（2）图框线宽。图框的内框线，根据不同幅面、不同输出设备宜采用不同的线宽，如表1-3所示。各种图框的外框线均为0.25mm的实线。

1.2.2 文字

1．字体

电气工程图样和简图中的字体，所选汉字应为长仿宋体。在AutoCAD环境中，汉字字体可采用Windows系统所带的TrueType“仿宋_GB2312”。

2．文本尺寸高度

（1）常用的文本尺寸宜在下列尺寸中选择：2.5，3.5，5，7，10，14，20。（单位：mm）

（2）字符的宽高比约为0.7。

（3）各行文字间的行距不应小于1.5倍的字高。

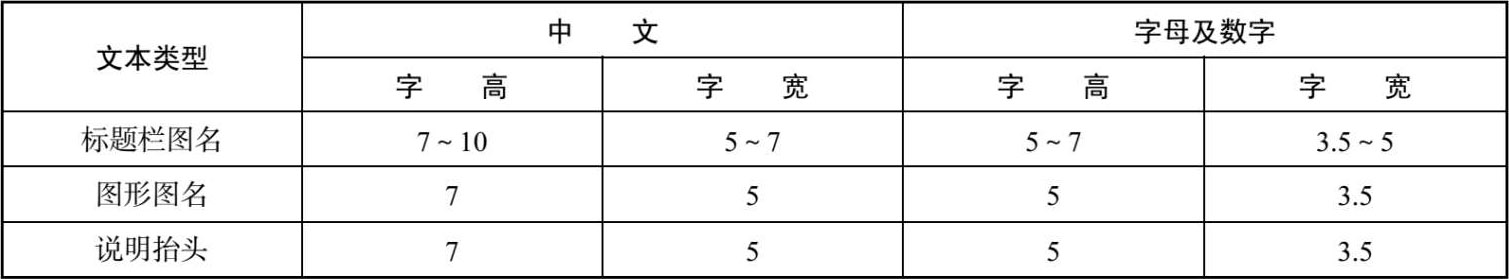

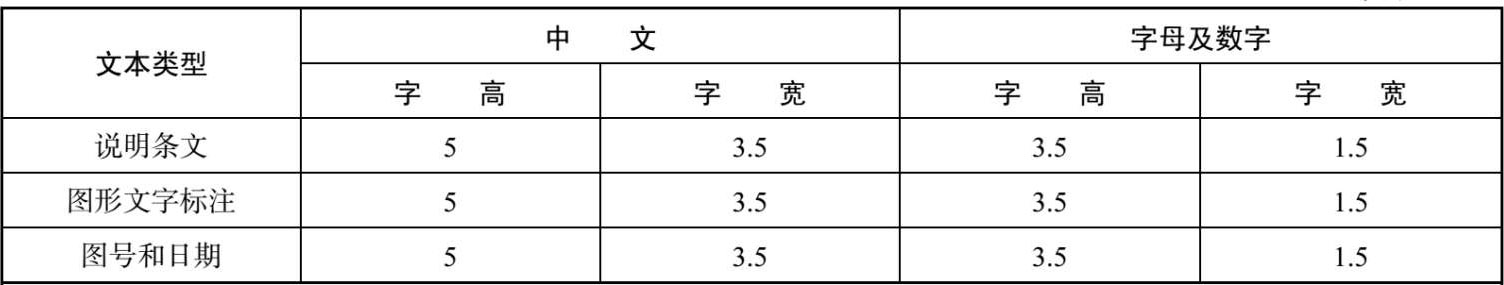

（4）图样中采用的各种文本尺寸如表1-4所示。

3．表格中的文字和数字

（1）数字书写：带小数的数值，按小数点对齐；不带小数点的数值，按各位对齐。

（2）文本书写：正文按左对齐。

1.2.3 图线

1．线宽

根据用途，图线宽度宜从下列线宽中选用：0.18，0.25，0.35，0.5，0.7，1.0，1.4，1.0。（单位：mm）

图形对象的线宽尽量不多于2种，每种线宽间的比值应不小于2。

2．图线间距

平行线（包括画阴影线）之间的最小距离不小于粗线宽度的两倍，建议不小于0.7mm。

3．图线线型

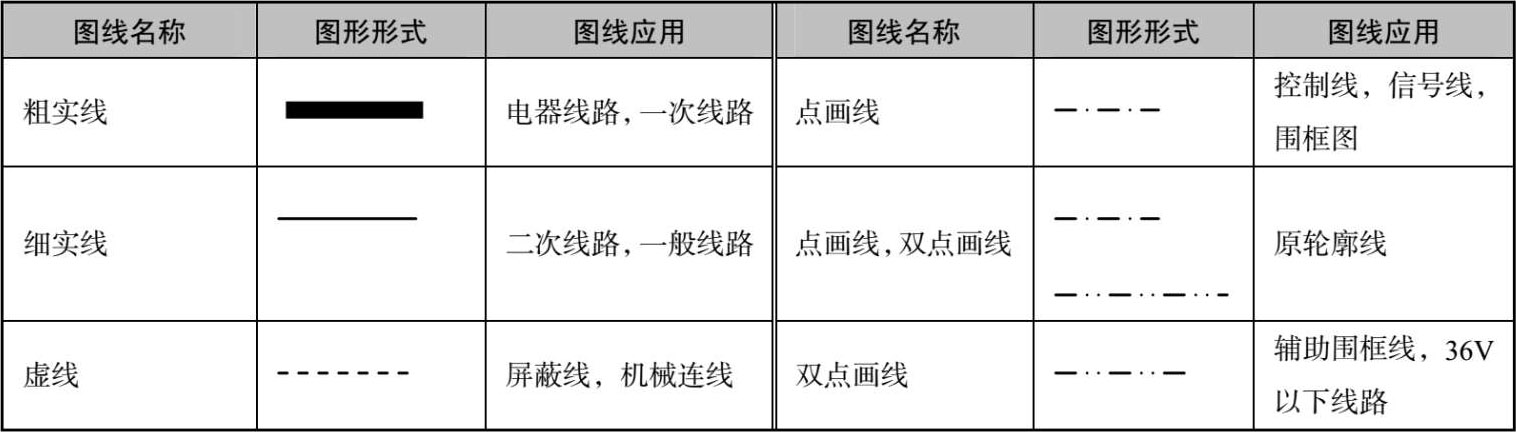

根据不同的结构含义，采用不同的线型，具体要求如表1-5所示。

4．线型比例

线型比例 k 与印制比例宜保持适当关系，当印制比例为1∶ n 时，在确定线宽库文件后，线型比例可取 k × n 。

1.2.4 比例

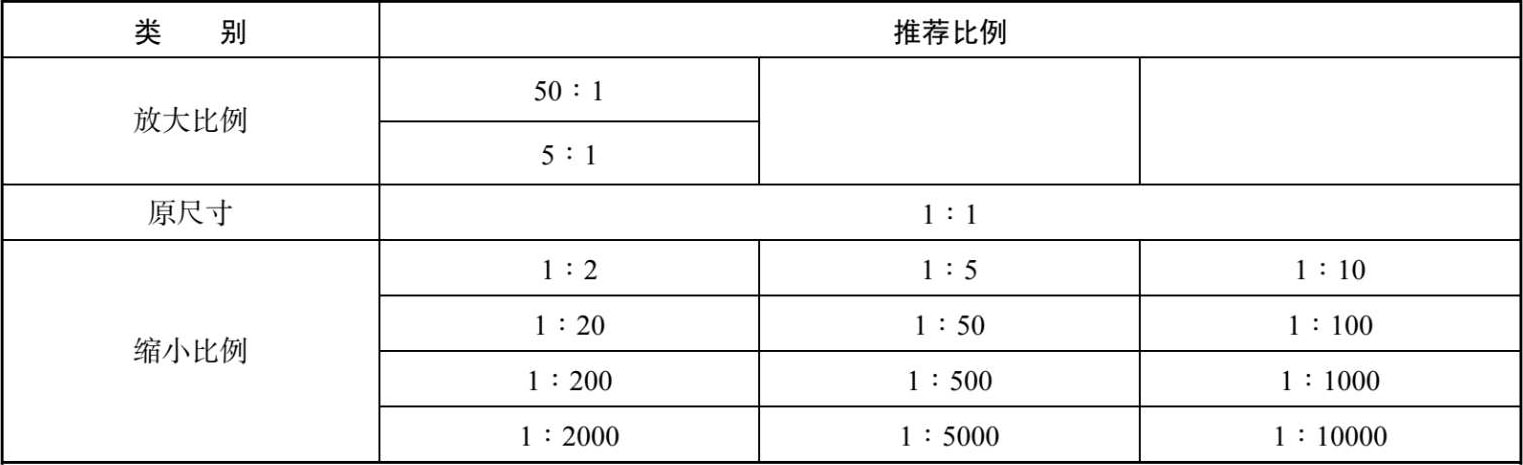

推荐采用比例规定如表1-6所示。
