图层的概念类似投影片，将不同属性的对象分别放置在不同的投影片（图层）上。例如将图形的主要线段、中心线、尺寸标注等分别绘制在不同的图层上，每个图层可设定不同的线型、线条颜色，然后把不同的图层堆栈在一起成为一张完整的视图，这样可使视图层次分明，方便图形对象的编辑与管理。一个完整的图形就是由它所包含的所有图层上的对象叠加在一起构成的，如图4-20所示。
图4-20 图层效果
预习重点
◎ 建立图层概念。
◎ 练习图层命令设置。
1．图层特性管理器
AutoCAD 2013提供了详细直观的“图层特性管理器”对话框，用户可以方便地通过对该对话框中的各选项及其二级对话框进行设置，实现建立新图层、设置图层颜色及线型等各种操作。
【执行方式】
● 命令行：LAYER。
●菜单栏：选择菜单栏中的“格式”→“图层”命令。
● 工具栏：单击“图层”工具栏中的“图层特性管理器”按钮
。

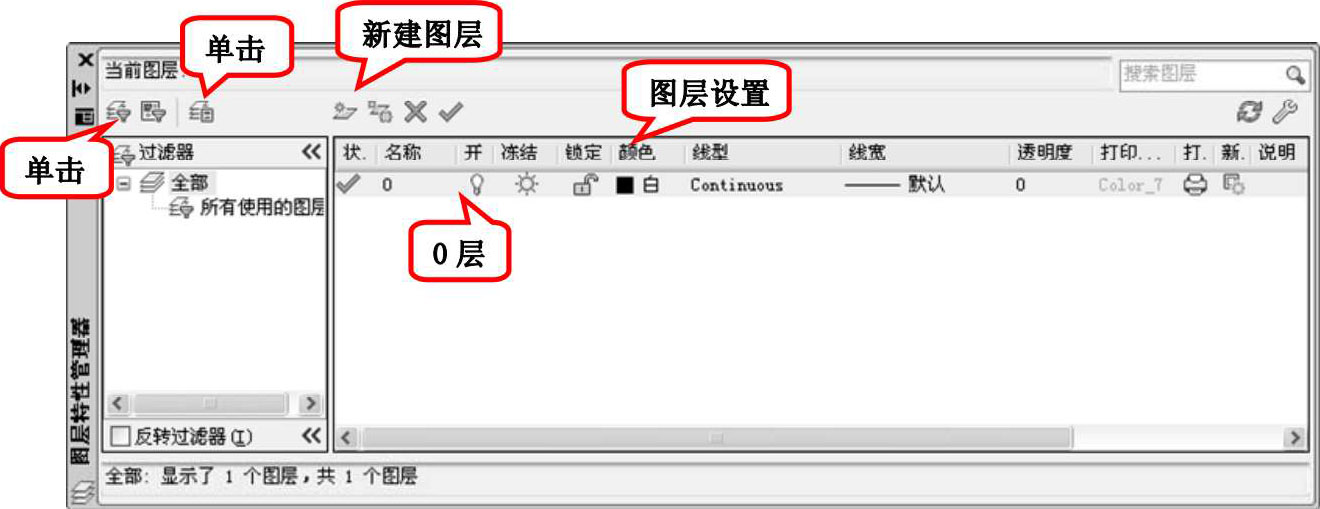

执行上述操作后，系统打开如图4-21所示的“图层特性管理器”对话框。
图4-21 “图层特性管理器”对话框
【选项说明】
（1）“新建特性过滤器”按钮

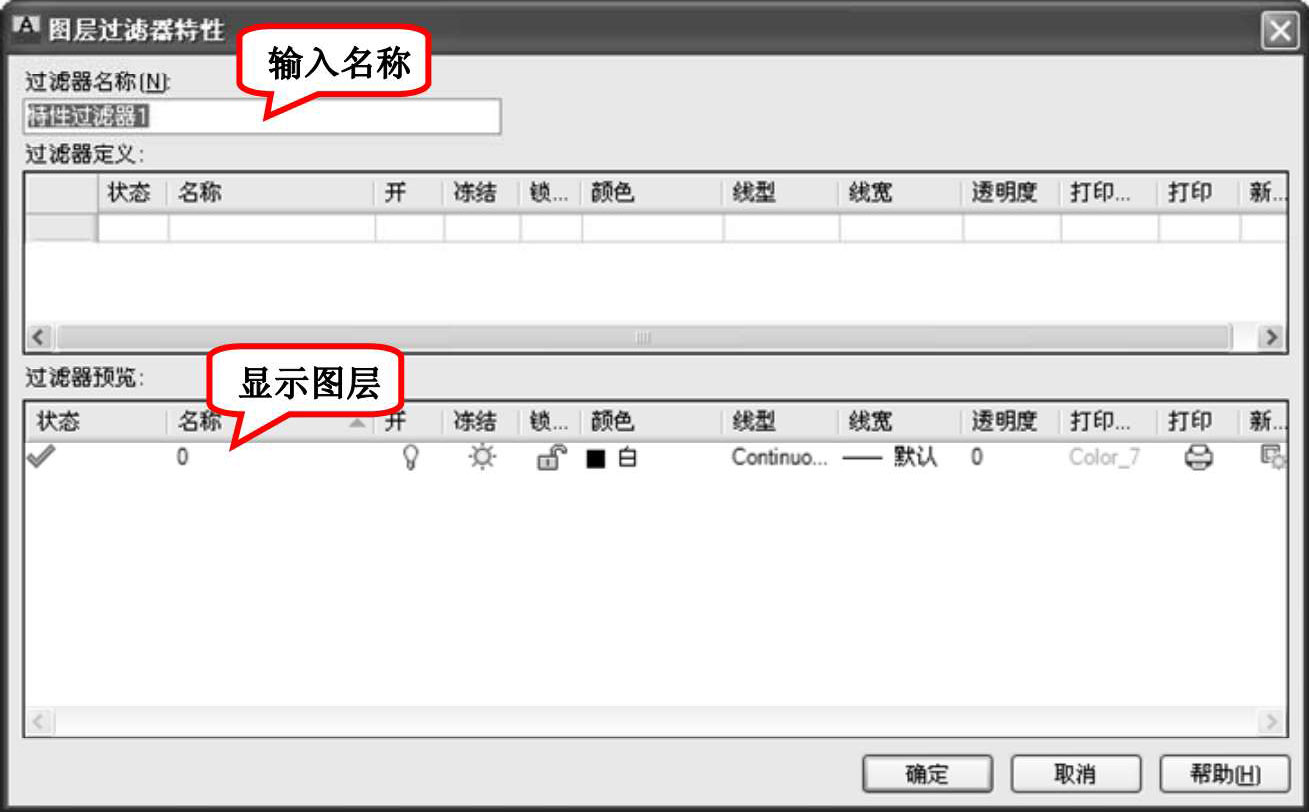

：单击该按钮，可以打开“图层过滤器特性”对话框，如图4-22所示。从中可以基于一个或多个图层特性创建图层过滤器。
图4-22 “图层过滤器特性”对话框
（2）“新建组过滤器”按钮
：单击该按钮，可以创建一个“组过滤器”，其中包含用户选定并添加到该过滤器的图层。
（3）“图层状态管理器”按钮
：单击该按钮，可以打开“图层状态管理器”对话框，如图4-23所示。从中可以将图层的当前特性设置保存到命名图层状态中，以后可以再恢复这些设置。

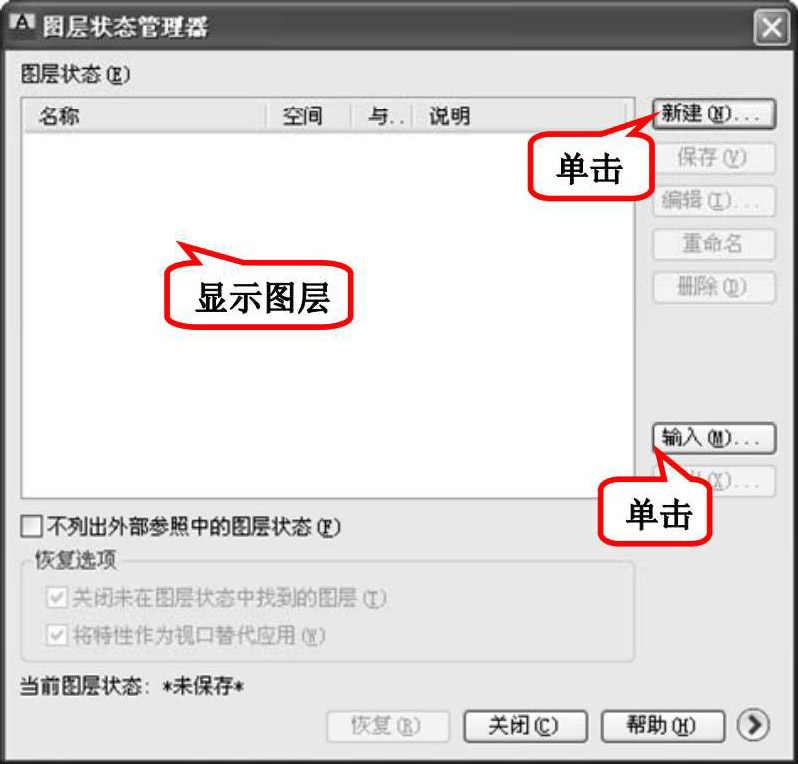

图4-23 “图层状态管理器”对话框
（4）“新建图层”按钮
：单击该按钮，图层列表中出现一个新的图层名称“图层1”，用户可使用此名称，也可改名。要想同时创建多个图层，可选中一个图层名后，输入多个名称，各名称之间以逗号分隔。图层的名称可以包含字母、数字、空格和特殊符号，AutoCAD 2013支持长达222个字符的图层名称。新的图层继承了创建新图层时所选中的已有图层的所有特性（颜色、线型、开/关状态等），如果新建图层时没有图层被选中，则新图层具有默认的设置。
（5）“在所有视口中都被冻结的新图层视口”按钮
：单击该按钮，将创建新图层，然后在所有现有布局视口中将其冻结。可以在“模型”空间或“布局”空间上访问此按钮。
（6）“删除图层”按钮
：在图层列表中选中某一图层，然后单击该按钮，则把该图层删除。
（7）“置为当前”按钮
：在图层列表中选中某一图层，然后单击该按钮，则把该图层设置为当前图层，并在“当前图层”列中显示其名称。当前层的名称存储在系统变量CLAYER中。另外，双击图层名也可把其设置为当前图层。
（8）“搜索图层”文本框：输入字符时，按名称快速过滤图层列表。关闭图层特性管理器时并不保存此过滤结果。
（9）“状态行”：显示当前过滤器的名称、列表视图中显示的图层数和图形中的图层数。
（10）“反转过滤器”复选框：勾选该复选框，显示所有不满足选定图层特性过滤器中条件的图层。
（11）图层列表区：显示已有的图层及其特性。要修改某一图层的某一特性，单击它所对应的图标即可。利用快捷菜单可快速选中所有图层。列表区中各列的含义如下。
① 状态：指示项目的类型，有图层过滤器、正在使用的图层、空图层和当前图层4种。
② 名称：显示满足条件的图层名称。如果要对某图层修改，则首先要选中该图层的名称。
③ 状态转换图标：在“图层特性管理器”窗口的名称栏分别有一列图标，移动指针到图标上并单击可以打开或关闭该图标所代表的功能，或从详细数据区中勾选或取消勾选关闭（
／
）、锁定（
／
）、在所有视口内冻结（
／
）及不打印（
／
）等项目，各图标功能说明如表4-2所示。

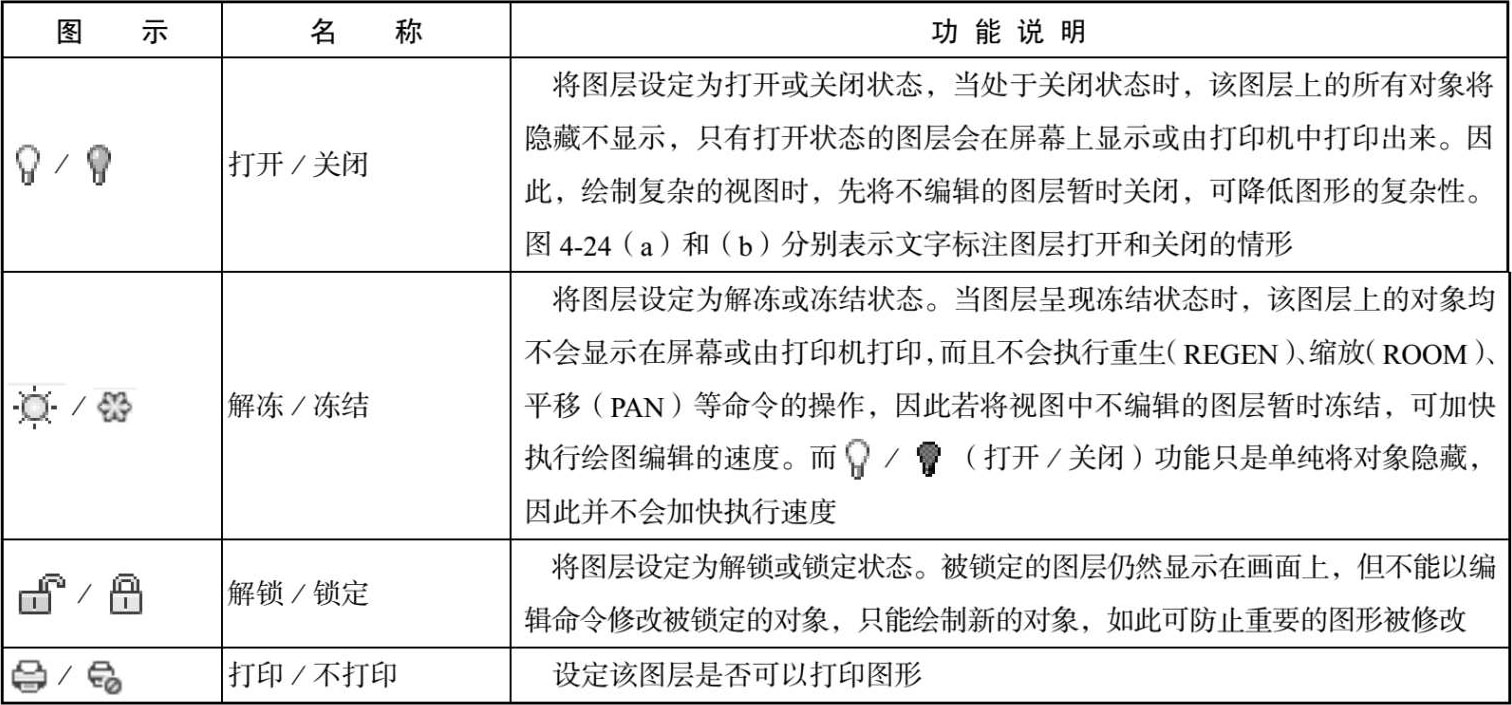

表4-2 各图标功能

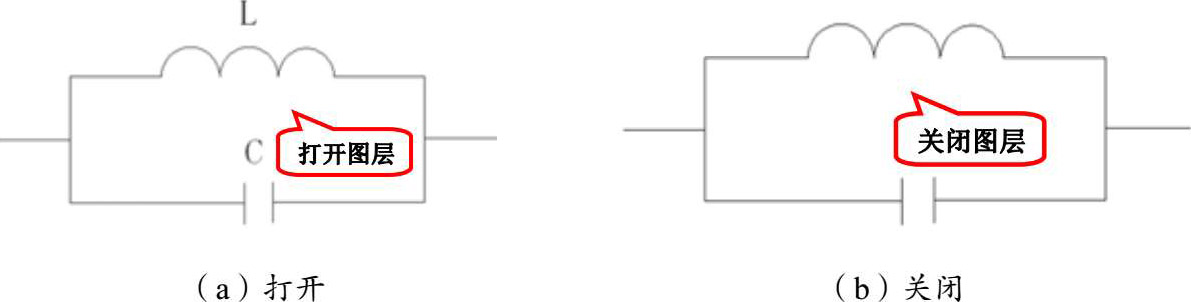

图4-24 打开或关闭“文字标注”图层

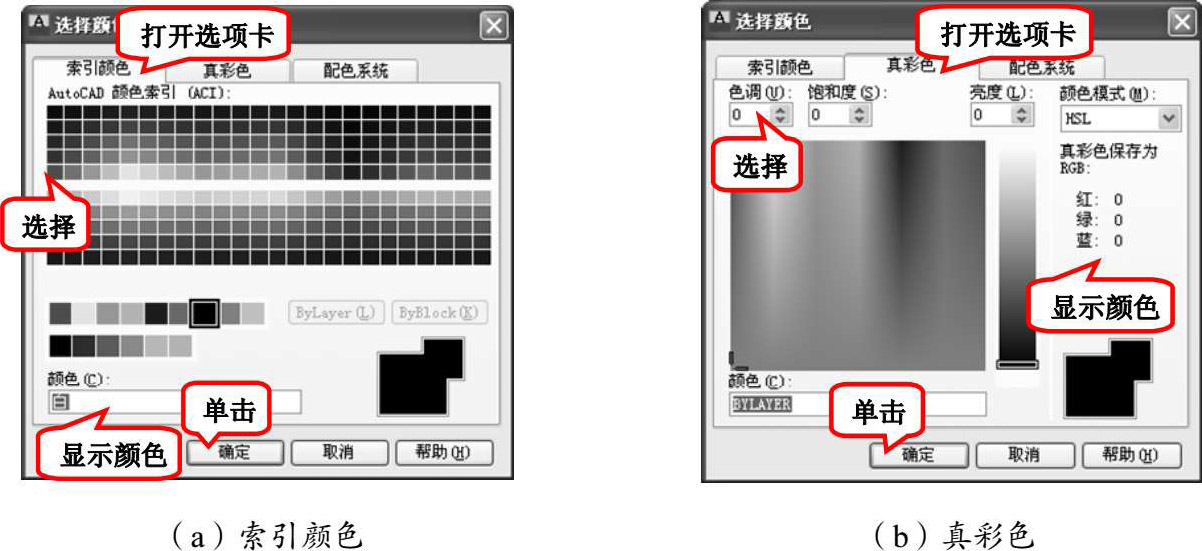

④ 颜色：显示和改变图层的颜色。如果要改变某一层的颜色，单击其对应的颜色图标，AutoCAD打开如图4-25所示的“选择颜色”对话框，用户可从中选取需要的颜色。
图4-25 “选择颜色”对话框

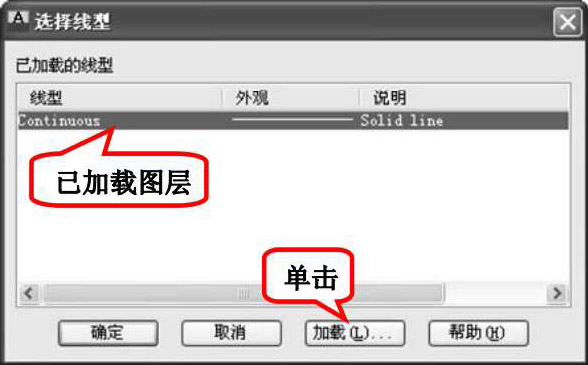

⑤ 线型：显示和修改图层的线型。如果要修改某一层的线型，则选择该层的“线型”选项，打开“选择线型”对话框，如图4-26所示，其中列出了当前可用的线型，用户可从中选取。具体内容下节详细介绍。
图4-26 “选择线型”对话框
⑥ 线宽：显示和修改图层的线宽。如果要修改某一层的线宽，选择该层的“线宽”选项，打开“线宽”对话框，如图4-27所示，其中列出了AutoCAD设定的线宽，用户可从中选取。其中“线宽”列表框显示可以选用的线宽值，包括一些绘图中经常用到的线宽值，用户可从中选取需要的线宽。“旧的”显示行显示前面赋予图层的线宽。当建立一个新图层时，采用默认线宽（其值为0.01in即0.25 mm），默认线宽的值由系统变量LWDEFAULT设置。“新的”显示行显示赋予图层的新的线宽。
图4-27 “线宽”对话框
⑦ 打印样式：修改图层的打印样式，所谓打印样式是指打印图形时各项属性的设置。
2．特性工具栏
AutoCAD提供了一个“特性”工具栏，如图4-28所示。用户能够控制和使用工具栏上的工具图标快速地察看和改变所选对象的图层、颜色、线型和线宽等特性。“特性”工具栏上的图层颜色、线型、线宽和打印样式的控制增强了查看和编辑对象属性的命令。在绘图屏幕上选择任何对象都将在工具栏上自动显示它所在的图层、颜色、线型等属性。下面把“特性”工具栏各部分的功能简单说明。
图4-28 特性工具栏
（1）“颜色控制”下拉列表：单击右侧的向下箭头，弹出一下拉列表，用户可从中选择使之成为当前颜色，如果选择“选择颜色”选项，则AutoCAD打开“选择颜色”对话框以选择其他颜色。修改当前颜色之后，不论在哪个图层上绘图都采用这种颜色，但对各个图层的颜色设置没有影响。
（2）“线型控制”下拉列表：单击右侧的向下箭头，弹出一下拉列表，用户可从中选择某一线型使之成为当前线型。修改当前线型之后，不论在哪个图层上绘图都采用这种线型，但对各个图层的线型设置没有影响。
（3）“线宽”下拉列表：单击右侧的向下箭头，弹出一下拉列表，用户可从中选择一个线宽使之成为当前线宽。修改当前线宽之后，不论在哪个图层上绘图都采用这种线宽，但对各个图层的线宽设置没有影响。
（4）“打印类型控制”下拉列表：单击右侧的向下箭头，弹出一下拉列表，用户可从中选择一种打印样式使之成为当前打印样式。
在国家标准GB/T4457.4—1984中，对机械图样中使用的各种图线的名称、线型、线宽及在图样中的应用作了规定，如表4-3所示。其中常用的图线有4种，即粗实线、细实线、虚线、细点画线。图线分为粗、细两种，粗线的宽度b应按图样的大小和图形的复杂程度，在0.5~2mm选择，细线的宽度约为b/2。根据电气图的需要，一般只使用4种图线，如表4-4所示。

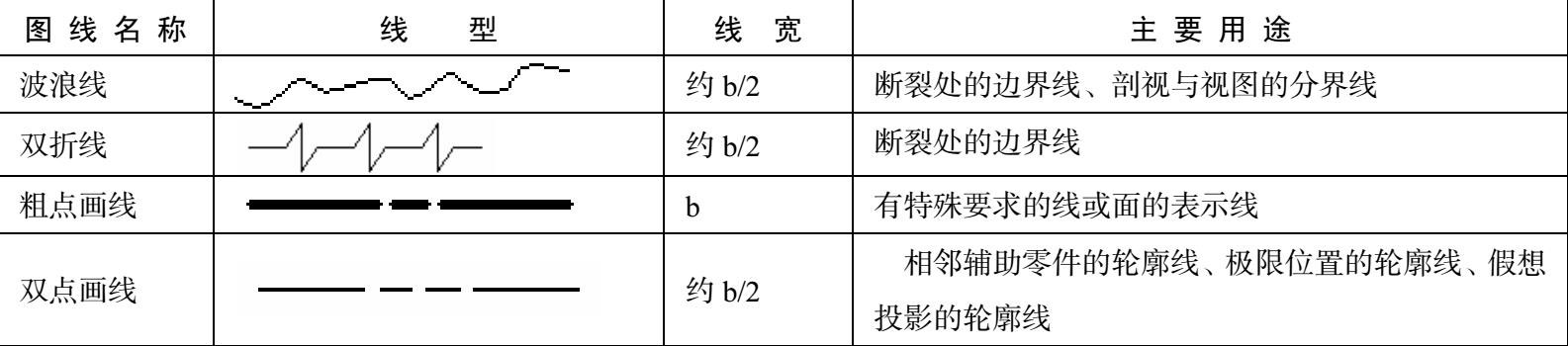

表4-3 图线的线型及应用
续表

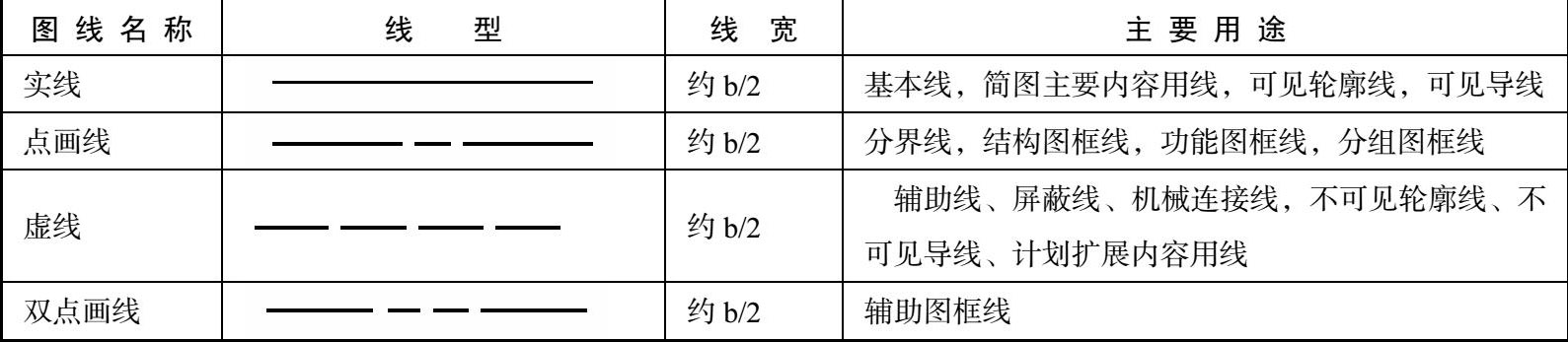

表4-4 电气图用图线的线型及应用
按照上节讲述方法，打开“图层特性管理器”对话框，如图4-21所示。在图层列表的线型选项下单击线型名，系统打开“选择线型”对话框，如图4-26所示。对话框中选项含义如下。
（1）“已加载的线型”列表框：显示在当前绘图中加载的线型，可供用户选用，其右侧显示出线型的形式。
（2）“加载”按钮：单击此按钮，打开“加载或重载线型”对话框，如图4-29所示，用户可通过此对话框加载线型并把它添加到线型列表中，不过加载的线型必须在线型库（LIN）文件中定义过。标准线型都保存在acadiso.lin文件中。
图4-29 “加载或重载线型”对话框
设置图层线型的方法如下。
【执行方式】
● 命令行：LINETYPE。
在命令行输入上述命令后按＜Enter＞键，系统打开“线型管理器”对话框，如图4-30所示，用户可在该对话框中设置线型。该对话框中的选项含义与前面介绍的选项含义相同，此处不再赘述。

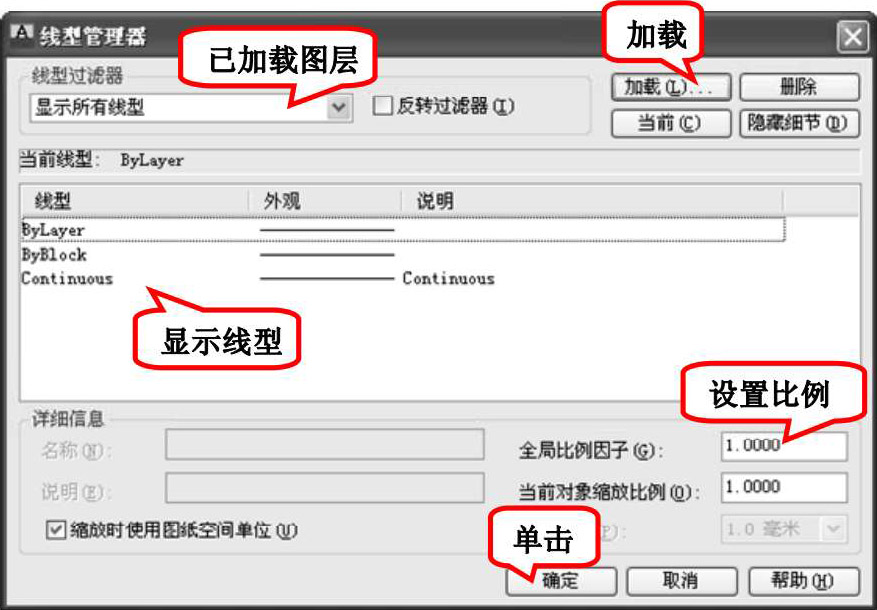

图4-30 “线型管理器”对话框

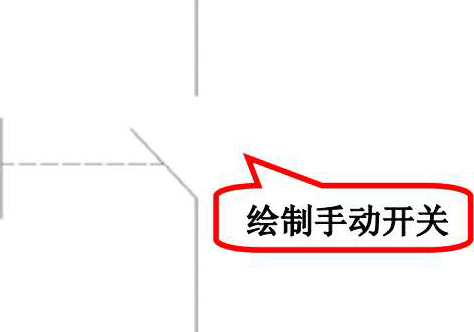

利用图层命令绘制如图4-31所示的手动开关符号。
图4-31 手动开关符号
【操作步骤】
（1）新建两个图层。
实线层：颜色黑色、线性Continuous、线宽为0.25mm，其他默认。
虚线层：颜色红色、线性ACAD_ISO15W100、线宽为0.25mm，其他默认。
具体方法如下。
① 单击“图层”工具栏中的“图层特性管理器”按钮
，打开“图层特性管理器”对话框。
② 单击“新建”按钮
，创建一个新层，把该层的名称由默认的“图层1”改为“实线”，如图4-32所示。

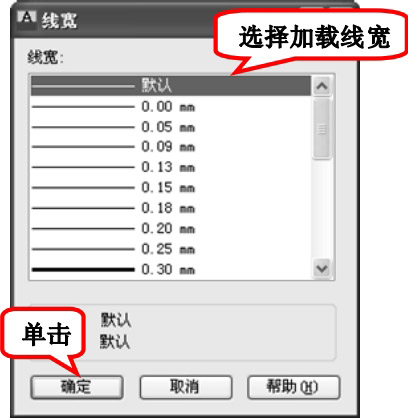

③ 单击“实线”层对应的“线宽”按钮，打开“线宽”对话框，选择0.25 mm线宽，如图4-33所示，确认后退出。
④ 再次单击“新建”按钮
，创建一个新层，把该层的名字命名为“虚线”。

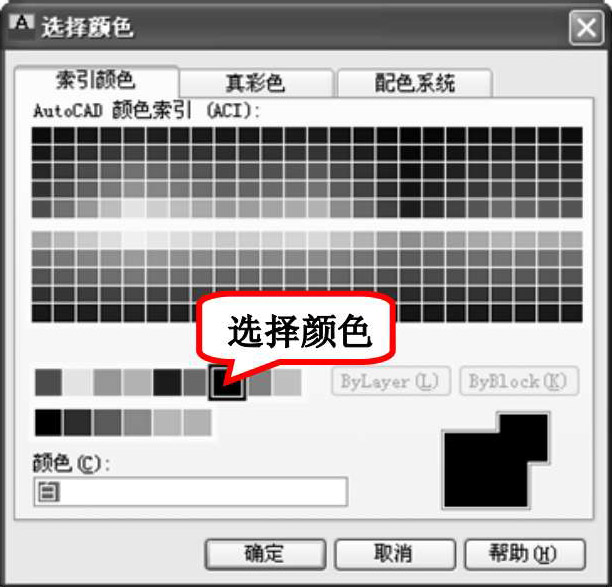

⑤ 单击“虚线”层对应的“颜色”按钮，打开“选择颜色”对话框，选择蓝色为该层颜色，如图4-34所示，确认后返回“图层特性管理器”对话框。

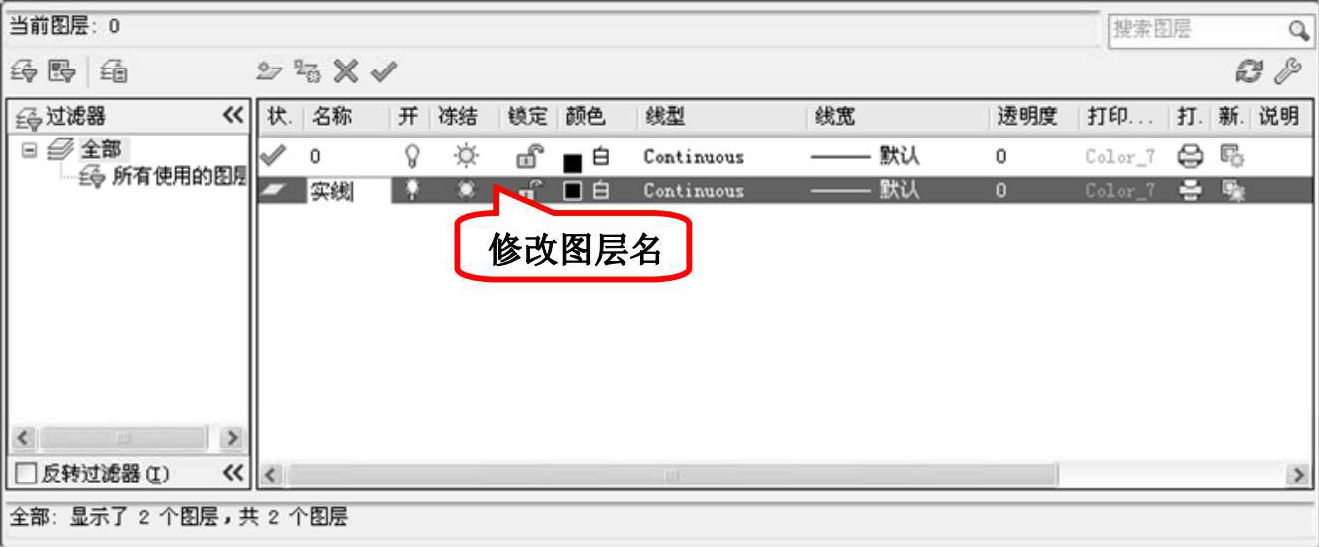

图4-32 更改图层名

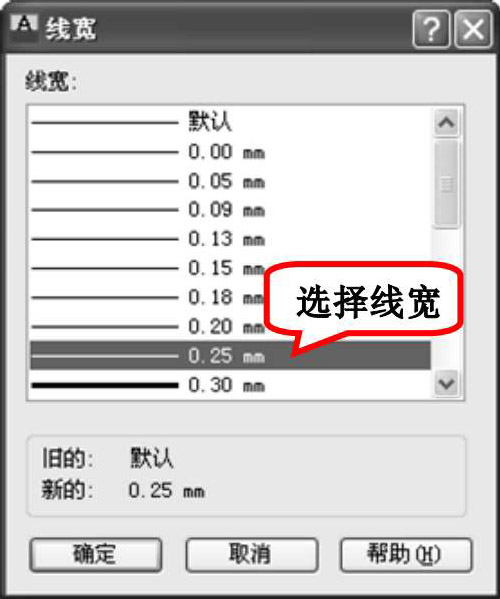

图4-33 选择线宽
图4-34 选择颜色

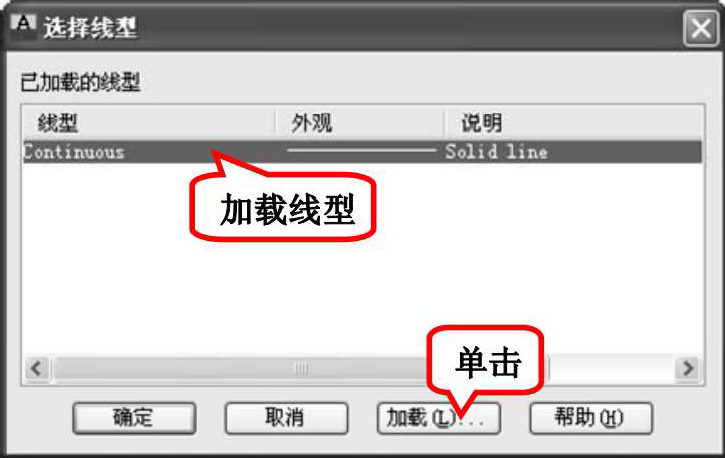

⑥ 单击“虚线”层对应“线型”按钮，打开“选择线型”对话框，如图4-35所示。
图4-35 选择线型

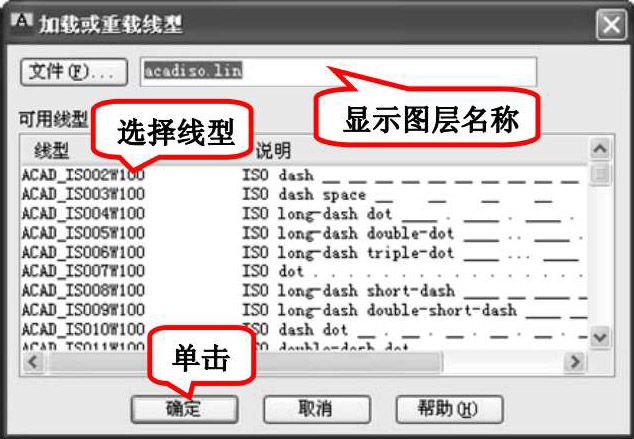

⑦ 在“选择线型”对话框中，单击“加载”按钮，系统打开“加载或重载线型”对话框，选择ACAD_ISO02W100线型，如图4-36所示。单击“确定”按钮退出。
图4-36 加载新线型
⑧ 用同样方法将“虚线”层的线宽设置为0.25 mm。
（2）将“实线”层设置为当前图层，单击“绘图”工具栏中的“直线”按钮
，绘制手动开关左侧图形，如图4-37所示。

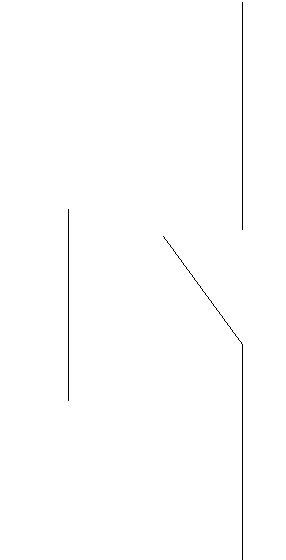

图4-37 手动开关左侧图形
（3）将“虚线”层设置为当前图层，单击“绘图”工具栏中的“直线”按钮
，利用直线命令绘制右侧图形。
