在利用AutoCAD画图时经常要用到一些特殊的点，例如圆心、切点、线段或圆弧的端点、中点等，如果用鼠标拾取，要准确地找到这些点是十分困难的。为此，AutoCAD提供了对象捕捉工具，通过此工具可轻易找到这些点。
预习重点
◎ 了解捕捉对象范围。
◎ 练习如何打开捕捉。
◎ 了解对象捕捉在绘图过程中的应用。

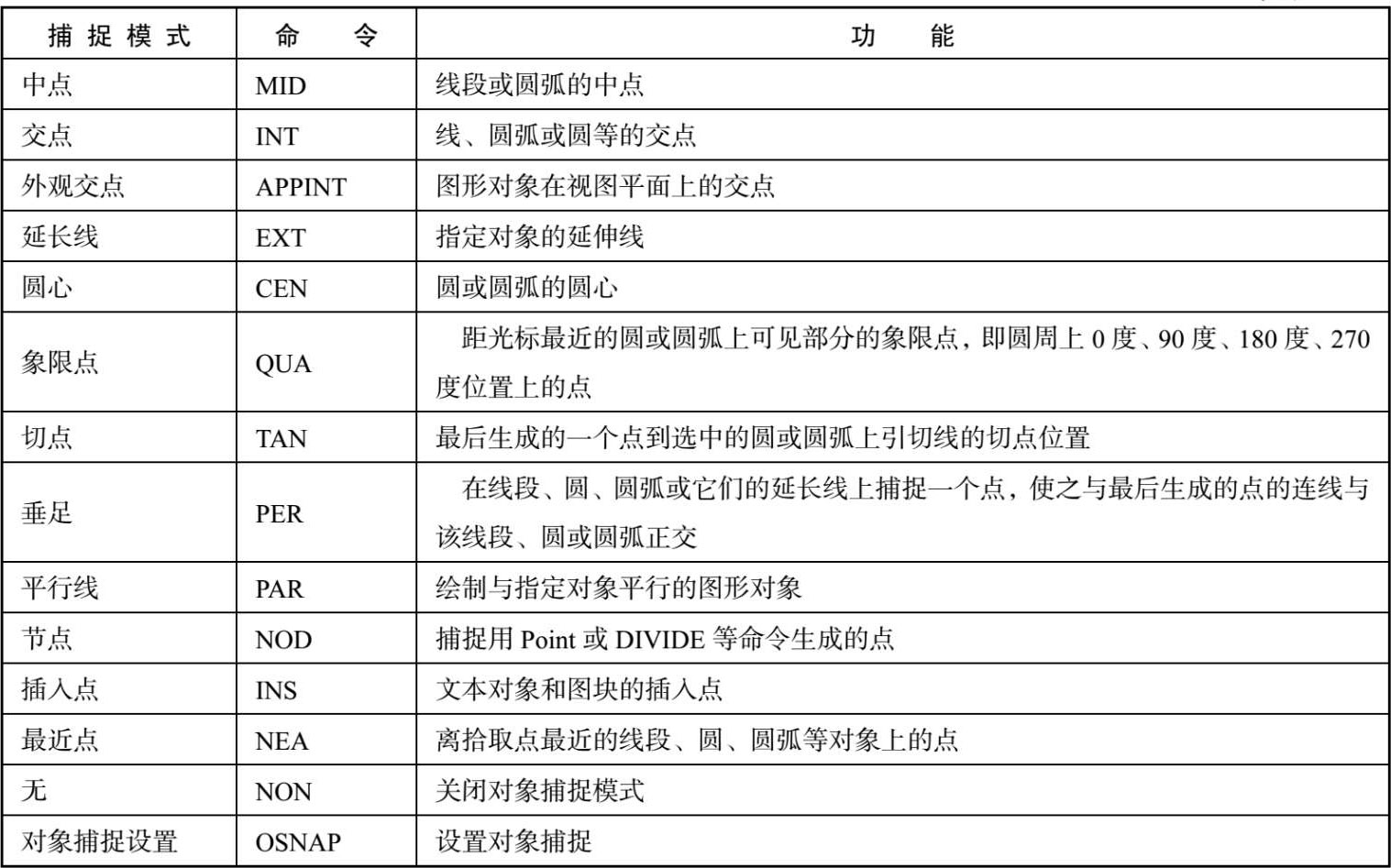

在AutoCAD中，提供了很多命令用于捕捉一些特殊位置的点，如表4-1所示。

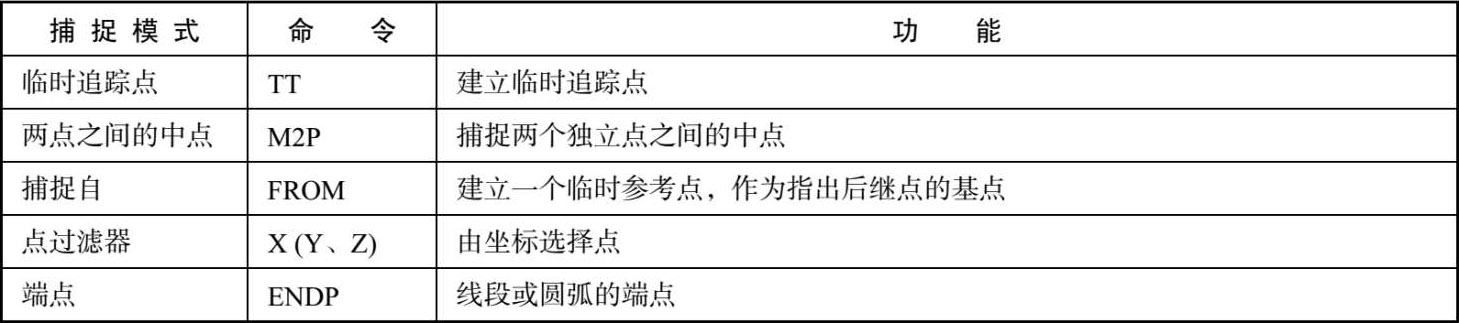

表4-1 特殊位置点捕捉
续表
AutoCAD提供了命令行、工具栏和快捷菜单3种执行特殊点对象捕捉的方法。
1．命令行方式
绘图时，当在命令行中提示输入一点时，输入相应的特殊位置点命令，然后根据提示操作即可。
2．工具栏方式

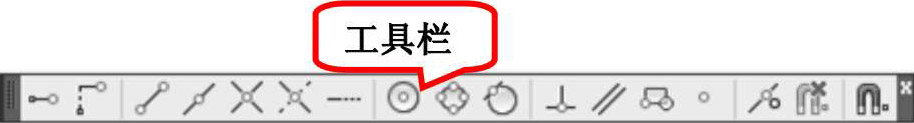

使用如图4-4所示的“对象捕捉”工具栏可以方便地捕捉到点。在命令行提示输入一点时，从“对象捕捉”工具栏上单击相应的按钮。当把鼠标放在某一图标上时，会显示出该图标功能的提示，然后根据提示操作即可。
图4-4 “对象捕捉”工具栏
3．快捷菜单方式

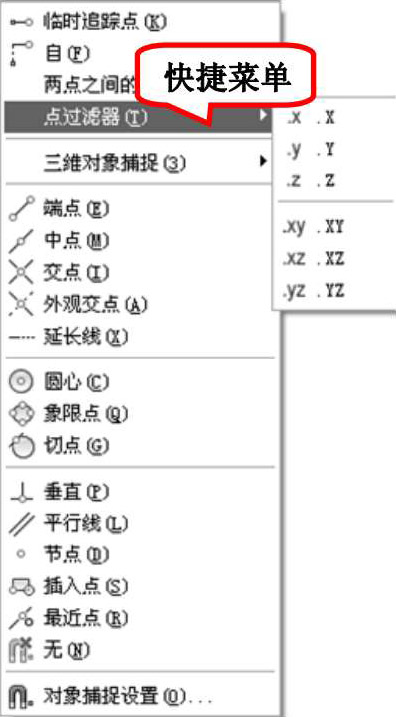

快捷菜单可通过同时按＜Shift＞键和鼠标右键来激活，菜单中列出了AutoCAD提供的对象捕捉模式，如图4-5所示。操作方法与工具栏相似，只要在AutoCAD提示输入点时单击快捷菜单中相应的菜单项，然后按提示操作即可。
图4-5 “对象捕捉”快捷菜单

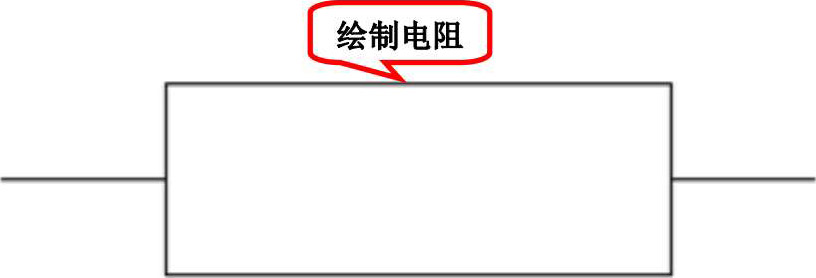

利用“捕捉”绘制如图4-6所示的电阻符号。
图4-6 电阻符号
【操作步骤】
（1）单击“绘图”工具栏中的“矩形”按钮
，绘制一个矩形。
（2）单击“绘图”工具栏中的“直线”按钮

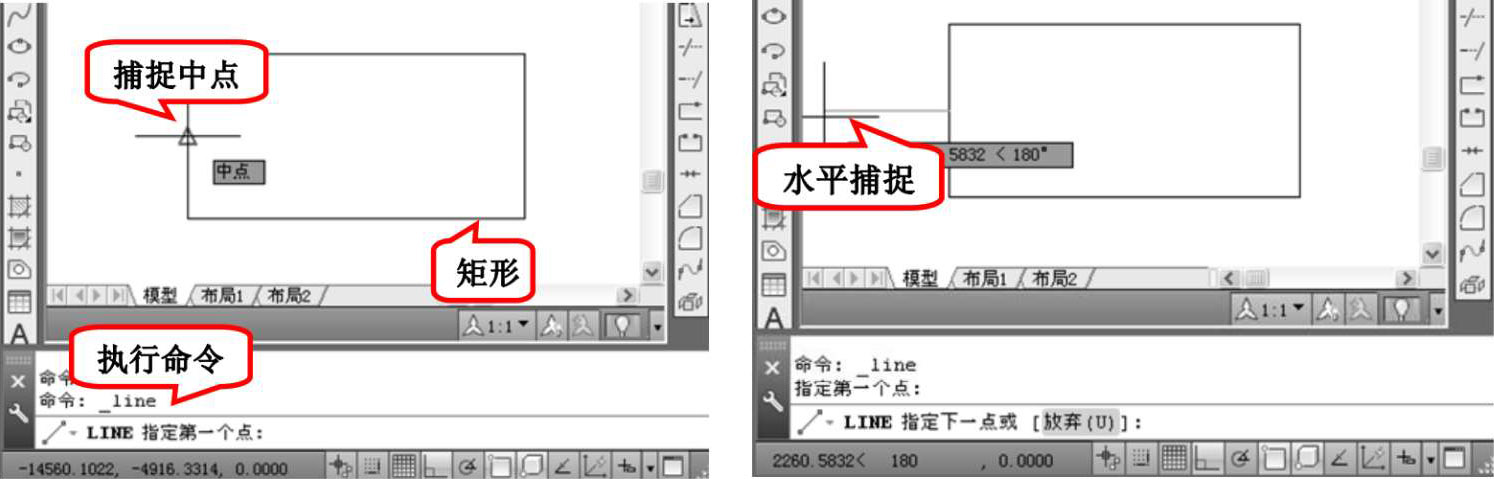

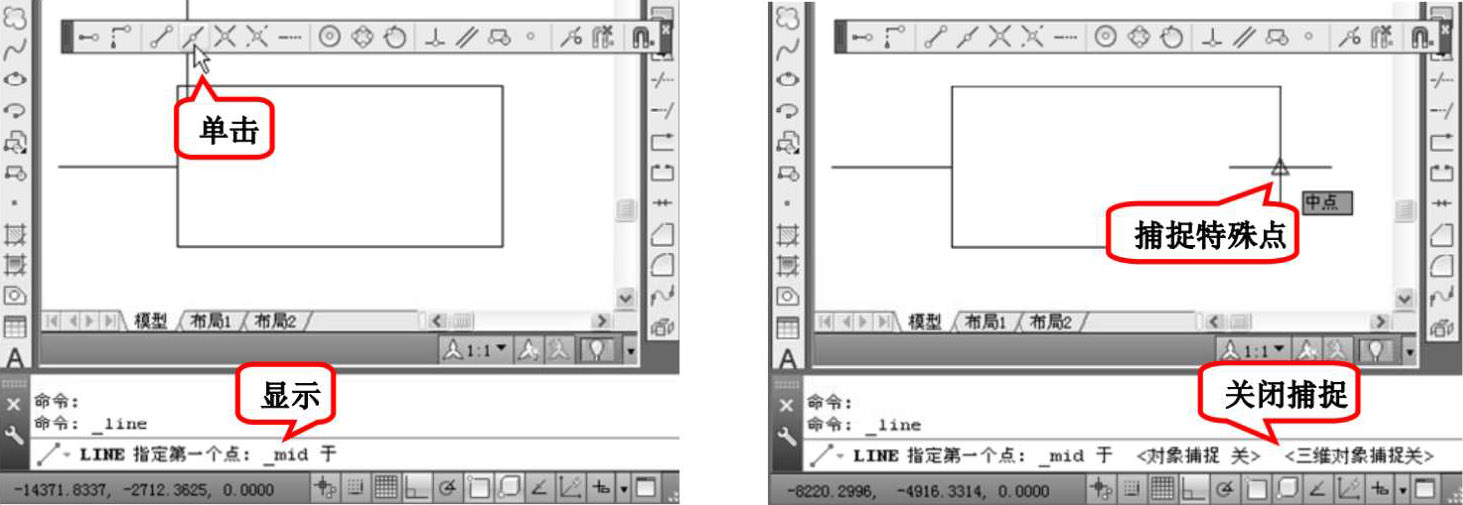

，利用“对象捕捉”绘制左侧导线，命令行提示与操作如图4-7所示。
图4-7 绘制左边导线
（3）单击“绘图”工具栏中的“直线”按钮
，利用“特殊点捕捉”绘制右侧导线，命令行提示与操作如图4-8所示。
图4-8 绘制右边导线
（4）选中特殊位置点“中点”后，水平向右拖动，利用“正交”模式，在适当点上单击，完成右侧导线的绘制。最终结果如图4-6所示。
在利用AutoCAD绘图之前，可以根据需要事先设置开启一些对象捕捉模式，绘图时系统就能自动捕捉这些特殊点，从而加快绘图速度，提高绘图质量。
【执行方式】
● 命令行：DDOSNAP。
●菜单栏：选择菜单栏中的“工具”→“绘图设置”命令。
● 工具栏：单击“对象捕捉”工具栏中的“对象捕捉设置”按钮
。
● 状态栏：单击状态栏中的“对象捕捉”按钮
（仅限于打开与关闭）。
●快捷键：按＜F3＞键（仅限于打开与关闭）。
●快捷菜单：选择快捷菜单中的“捕捉替代”→“对象捕捉设置”命令。

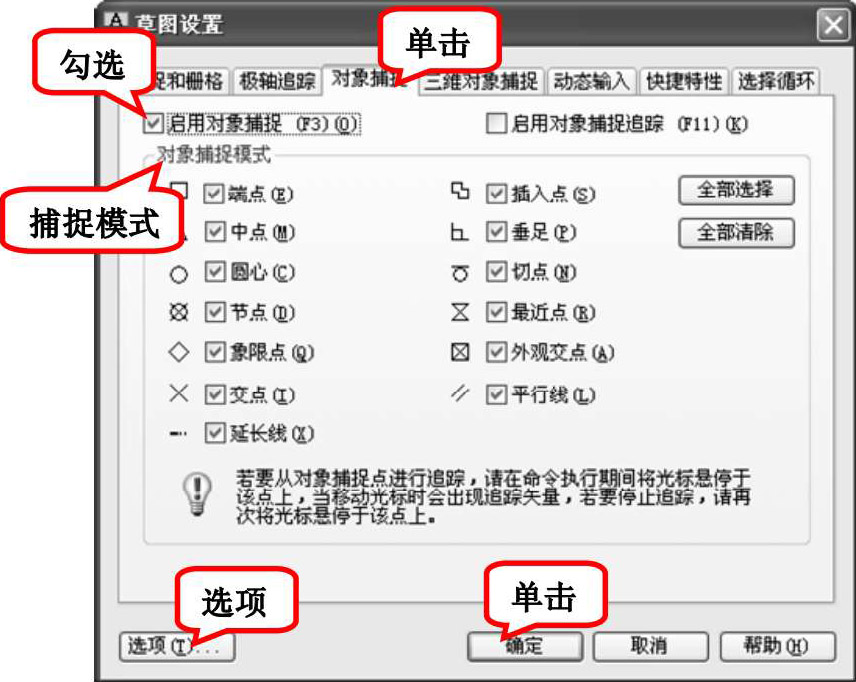

执行上述操作后，系统打开“草图设置”对话框，单击“对象捕捉”选项卡，如图4-9所示，利用此选项卡可对对象捕捉方式进行设置。
【选项说明】
（1）“启用对象捕捉”复选框：勾选该复选框，在“对象捕捉模式”选项组中勾选的捕捉模式处于激活状态。
（2）“启用对象捕捉追踪”复选框：用于打开或关闭自动追踪功能。
（3）“对象捕捉模式”选项组：此选项组中列出了各种捕捉模式的复选框，被勾选的复选框处于激活状态。单击“全部清除”按钮，则所有模式均被清除。单击“全部选择”按钮，则所有模式均被选中。
（4）“选项”按钮：单击该按钮可以打开“选项”对话框的“草图”选项卡，利用该选项卡可决定捕捉模式的各项设置。
图4-9 “对象捕捉”选项卡

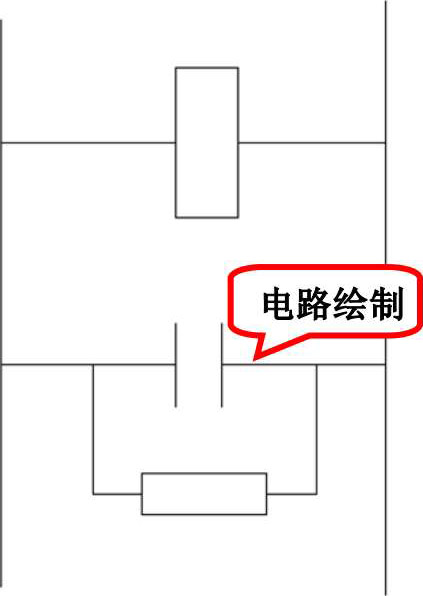

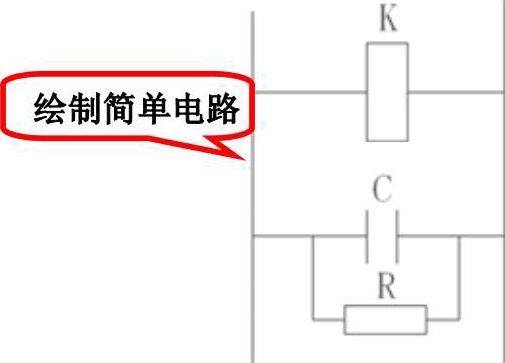

绘制如图4-10所示的简单电路。
图4-10 简单电路
【操作步骤】
（1）单击状态栏上的“正交”按钮，单击“绘图”工具栏上的“矩形”按钮
，绘制一个适当大小的矩形，表示操作器件符号。
（2）单击状态栏上的“对象捕捉”按钮。单击“绘图”工具栏上的“直线”按钮

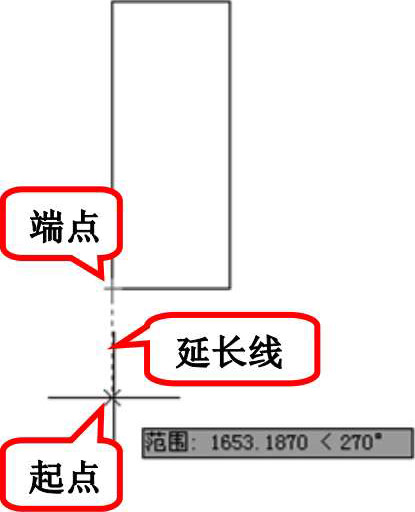

，将鼠标放在刚绘制的矩形的左下角端点附近，然后往下移动鼠标，这时，系统显示一条追踪线，如图4-11所示，表示目前鼠标位置处于矩形左边下方的延长线上，适当指定一点为直线起点，再往下适当指定一点为直线终点。
图4-11 显示追踪线
（3）单击状态栏上的“对象捕捉追踪”按钮。单击“绘图”工具栏中的“直线”按钮

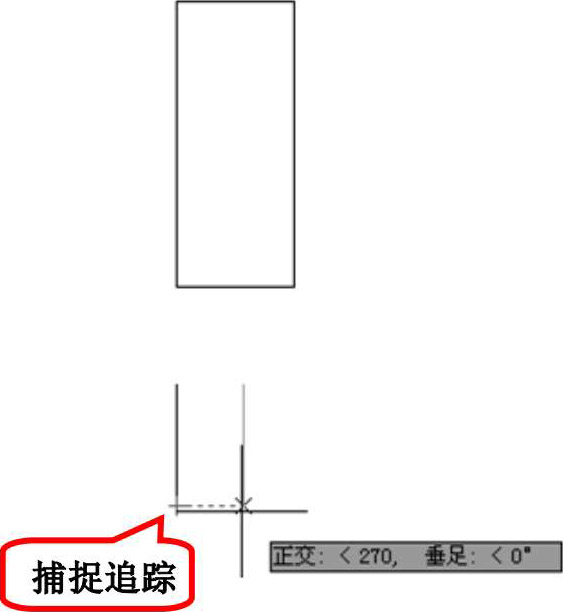

，将鼠标放在刚绘制的竖线的上端点附近，然后往右移动鼠标，这时，系统显示一条追踪线，如图4-12所示，表示目前鼠标位置与竖线的上端点处于同一水平线上，适当指定一点为直线起点。
图4-12 显示起点追踪线

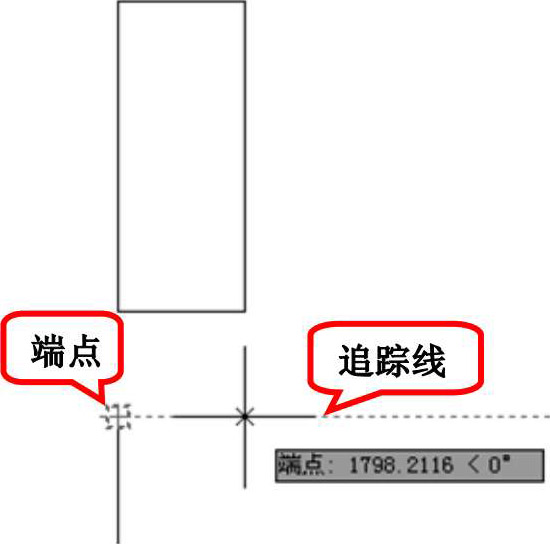

（4）将鼠标放在刚绘制的竖线的下端点附近，然后往右移动鼠标，这时，系统也显示一条追踪线，如图4-13所示，表示目前鼠标位置与竖线的下端点处于同一水平线上，在刚绘制的直线起点下方指定一点为直线起点单击，这样系统就捕捉到直线的终点，使该直线竖直，同时起点和终点与前面绘制的竖线的起点和终点在同一水平线上。这样，就完成了电容符号的绘制。
图4-13 显示终点追踪线
（5）单击“绘图”工具栏中的“矩形”按钮
，在电容符号下方适当位置绘制一个矩形，表示电阻符号，如图4-14所示。
图4-14 绘制电阻
（6）单击“绘图”工具栏中的“直线”按钮

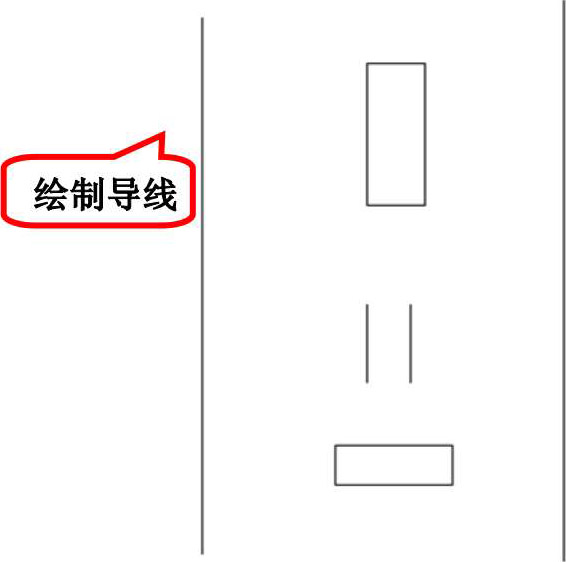

，在绘制的电气符号两侧绘制两条适当长度的竖直直线，表示导线主线，如图4-15所示。
（7）单击状态栏上的“对象捕捉”按钮，并将所有特殊位置点设置为可捕捉点。

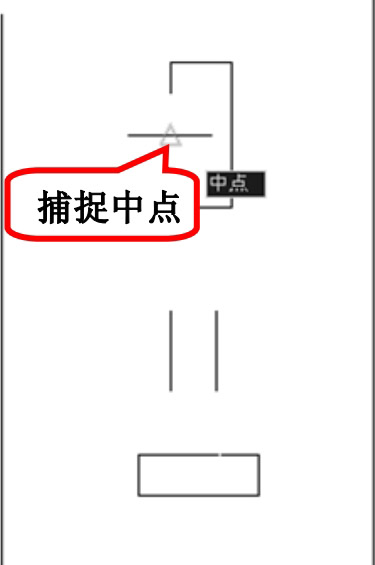

（8）左边中点为直线起点，如图4-16所示。捕捉左边导线主线上一点为直线终点，如图4-17所示。
图4-15 绘制导线主线
图4-16 捕捉直线起点
图4-17 捕捉直线终点

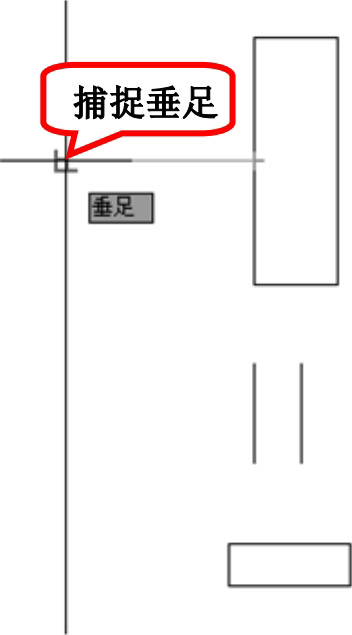

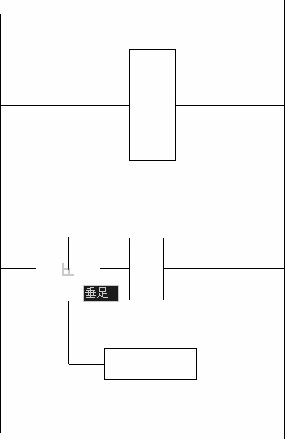

（9）利用“直线”命令绘制操作器件和电容的连接导线及电阻的连接导线，注意捕捉电阻导线的起点为电阻符号矩形左边的中点，终点为电容连线上的垂足，如图4-18所示。完成的导线绘制如图4-19所示。
图4-18 绘制电阻导线连线
图4-19 完成导线绘制
绘制文字（将在第6章介绍）后的最终结果如图4-10所示。
