4.1 精确定位工具

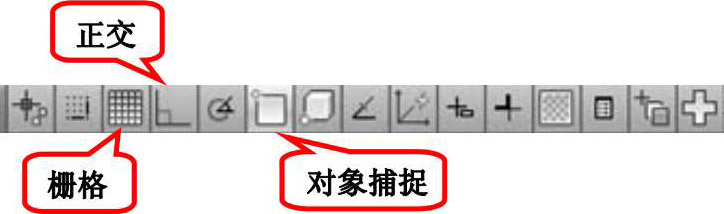

精确定位工具是指能够帮助用户快速准确地定位某些特殊点（如端点、中点、圆心等）和特殊位置（如水平位置、垂直位置）的工具，包括“推断约束”、“捕捉模式”、“栅格显示”、“正交模式”、“极轴追踪”、“对象捕捉”、“三维对象捕捉”、“对象捕捉追踪”、“允许/禁止动态UCS”、“动态输入”、“显示/隐藏线宽”、“显示/隐藏透明度”、“快捷特征”、“选择循环”和“注释监视器”15个功能开关按钮，这些工具主要集中在状态栏上，如图4-1所示。

4.1.1 课上十分钟——捕捉模式

为了准确地在绘图区捕捉点，AutoCAD提供了捕捉工具，可以在绘图区生成一个隐含的栅格（捕捉栅格），这个栅格能够捕捉光标，约束它只能落在栅格的某一个节点上，使用户能够精确地捕捉和选择这个栅格上的点。本节主要介绍捕捉栅格的参数设置方法。

【执行方式】

●菜单栏：选择菜单栏中的“工具”→“草图设置”命令。

● 状态栏：单击状态栏中的“捕捉模式”按钮 （仅限于打开与关闭）。

●快捷键：＜F9＞（仅限于打开与关闭）。

【操作步骤】

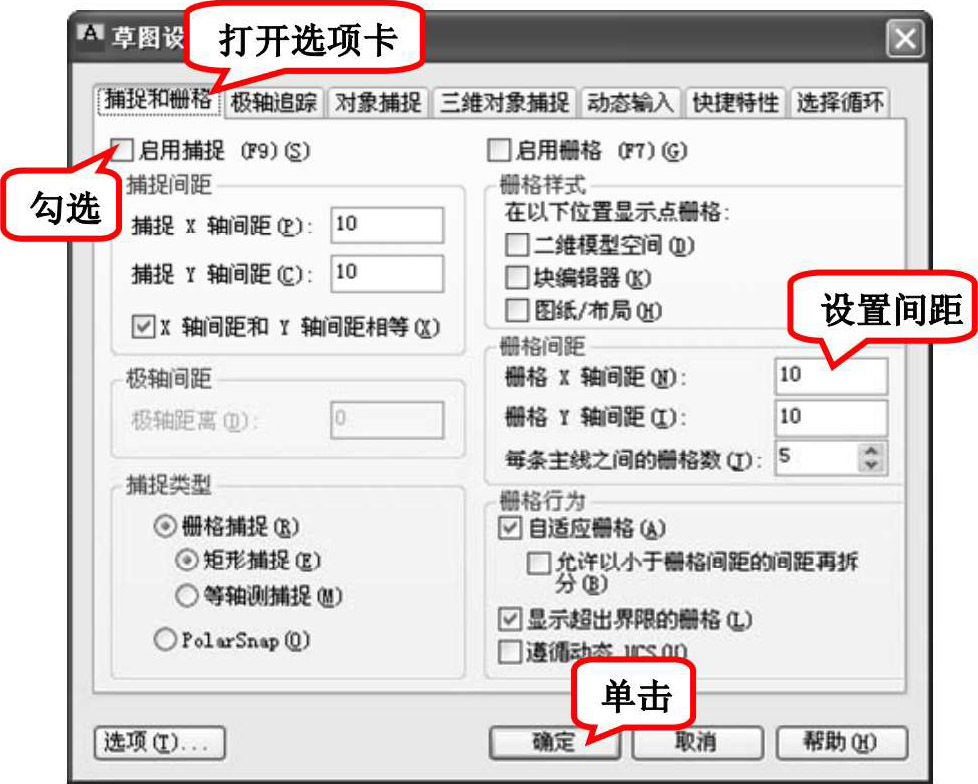

选择菜单栏中的“工具”→“绘图设置”命令，打开“草图设置”对话框，单击“捕捉和栅格”选项卡，如图4-2所示。

【选项说明】

（1）“启用捕捉”复选框：控制捕捉功能的开关，与按＜F9＞快捷键或单击状态栏上的“捕捉模式”按钮 功能相同。

（2）“捕捉间距”选项组：设置捕捉参数，其中“捕捉X轴间距”与“捕捉Y轴间距”文本框用于确定捕捉栅格点在水平和垂直两个方向上的间距。

（3）“捕捉类型”选项组：确定捕捉类型和样式。AutoCAD提供了两种捕捉栅格的方式：“栅格捕捉”和“PolarSnap（极轴捕捉）”。“栅格捕捉”是指按正交位置捕捉位置点，“极轴捕捉”则可以根据设置的任意极轴角捕捉位置点。

“栅格捕捉”又分为“矩形捕捉”和“等轴测捕捉”两种方式。在“矩形捕捉”方式下，捕捉的栅格是标准的矩形，在“等轴测捕捉”方式下捕捉的栅格和光标十字线不再互相垂直，而是成绘制等轴测图时的特定角度，这种方式对于绘制等轴测图十分方便。

（4）“极轴间距”选项组：该选项组只有在选择“PolarSnap”捕捉类型时才可用。可在“极轴距离”文本框中输入距离值，也可以在命令行输入“SNAP”，设置捕捉的有关参数。

4.1.2 课上十分钟——栅格显示

用户可以应用栅格显示工具使绘图区显示网格，它是一个形象的画图工具，就像传统的坐标纸一样。本节介绍控制栅格显示及设置栅格参数的方法。

【执行方式】

●菜单栏：选择菜单栏中的“工具”→“绘图设置”命令。

● 状态栏：单击状态栏中的“栅格显示”按钮 （仅限于打开与关闭）。

●快捷键：＜F7＞（仅限于打开与关闭）。

【操作步骤】

选择菜单栏中的“工具”→“绘图设置”命令或在“栅格显示”按钮上单击鼠标右键，系统会打开“草图设置”对话框，单击“捕捉和栅格”选项卡，如图4-2所示。

其中，“启用栅格”复选框用于控制是否显示栅格；“栅格X轴间距”和“栅格Y轴间距”文本框用于设置栅格在水平与垂直方向的间距。如果“栅格X轴间距”和“栅格Y轴间距”都设置为0，则AutoCAD系统会自动将捕捉栅格间距应用于栅格，且其原点和角度总是与捕捉栅格的原点和角度相同。另外，还可以通过“Grid”命令在命令行设置栅格间距。

4.1.3 课上十分钟——正交模式

在AutoCAD绘图过程中，经常需要绘制水平直线和垂直直线，但是用光标控制选择线段的端点时很难保证两个点严格沿水平或垂直方向，为此，AutoCAD提供了正交功能。当启用正交模式时，画线或移动对象时只能沿水平方向或垂直方向移动光标，也只能绘制平行于坐标轴的正交线段。

【执行方式】

● 命令行：ORTHO。

● 状态栏：单击状态栏中的“正交模式”按钮 。

●快捷键：＜F8＞。

【操作步骤】

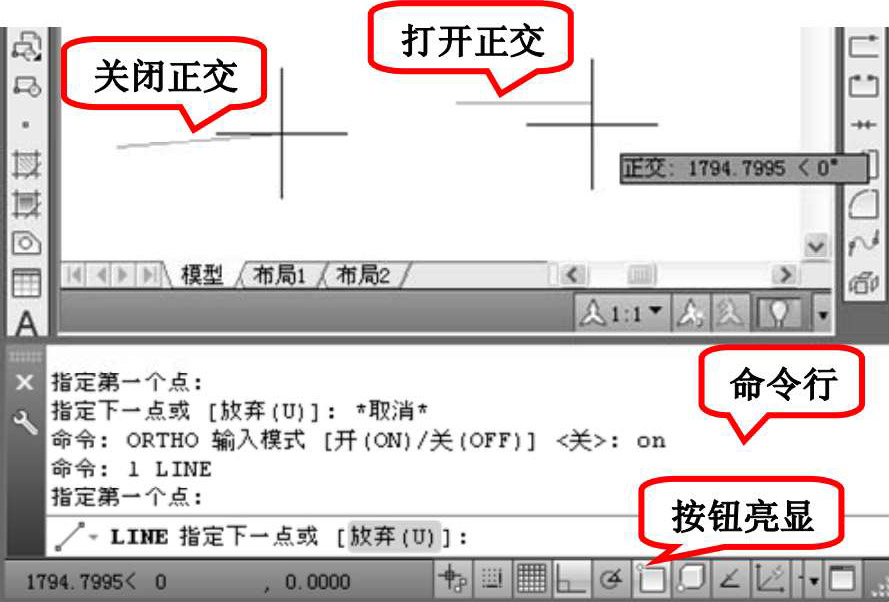

命令行提示与操作如图4-3所示。
