【练习1】绘制如图3-82所示的电抗器符号。
图3-82 电抗器符号
1．目的要求
本例主要熟悉基本绘图工具，熟练掌握绘图技巧。
2．操作提示：
（1）利用“直线”命令绘制两条垂直相交直线。
（2）利用“圆弧”命令绘制连接弧。
（3）利用“直线”命令绘制竖直直线。
【练习2】绘制如图3-83所示的暗装开关符号。

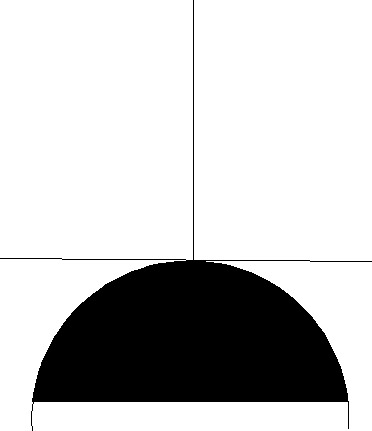

图3-83 暗装开关符号
1．目的要求
本例练习的主要是“图案填充”命令，复习使用基本绘图工具，并学习使用填充命令，在绘制过程中，注意选择图案样例、填充边界。
2．操作提示：
（1）利用“圆弧”命令绘制圆弧。
（2）利用“直线”命令绘制水平和竖直直线，其中一条水平直线的两个端点都在圆弧上。
（3）利用“图案填充”命令填充圆弧与水平直线之间的区域。
