绘制如图3-77所示简单的振荡回路。

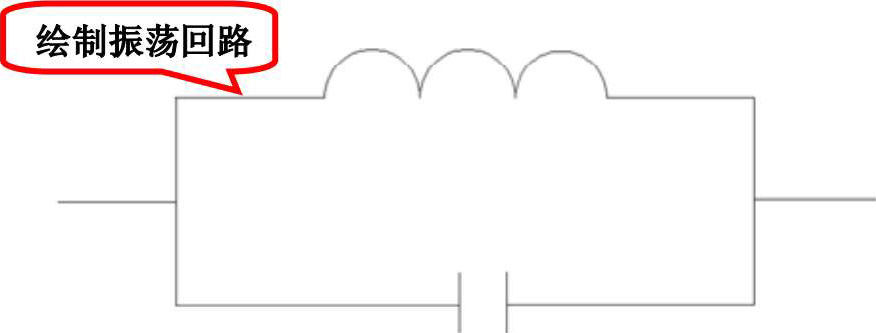

图3-77 简单的振荡回路
手把手教你学： 本实例先绘制电感，从而确定整个回路及电气符号的大体尺寸和位置。然后绘制一侧导线，再绘制电容符号，最后绘制剩余导线。绘制过程中要用到直线、圆弧和多段线等命令。
贴心小帮手
本例为练习上面章节讲解的命令，采用多种绘图命令。其实本例也可直接用“多段线”命令绘制得到如图3-77所示图形。读者可自行练习。
【操作步骤】
（1）单击“绘图”工具栏中的“多段线”按钮
，绘制电感符号及其相连导线，命令行提示与操作如下。
命令: _pline
指定起点：（窗口空白处适当指定一点）
当前线宽为 0.0000
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:（水平向右指定一点）
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: a↙
指定圆弧的端点或 [角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: a↙
指定包含角: -180↙
指定圆弧的端点或 [圆心(CE)/半径(R)]:（向右与左边直线大约处于水平位置处指定一点）
指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: d↙
指定圆弧的起点切向：（竖直向上指定一点）
指定圆弧的端点: （向右与左边直线大约处于水平位置处指定一点，使此圆弧与前面圆弧半径大约相等）
指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: ↙
结果如图3-78所示。

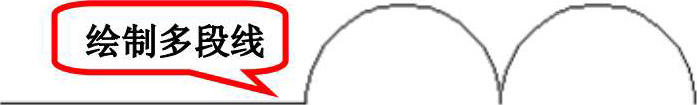

图3-78 绘制电感及其导线
（2）单击“绘图”工具栏中的“圆弧”按钮
，绘制电感符号，命令行提示与操作如下。
命令: _arc
指定圆弧的起点或 [圆心(C)]:（指定多段线终点为起点）
指定圆弧的第二个点或 [圆心(C)/端点(E)]: e↙
指定圆弧的端点：（水平向右指定一点，与第一点距离及多段线圆弧直径大致相等）
指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: d↙
指定圆弧的起点切向：（竖直向上指定一点）
结果如图3-79所示。

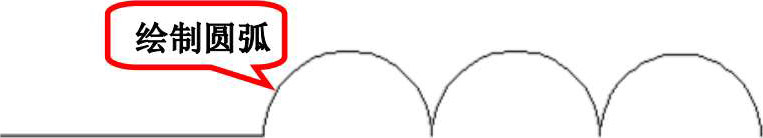

图3-79 完成电感符号绘制
（3）单击“绘图”工具栏中的“直线”按钮

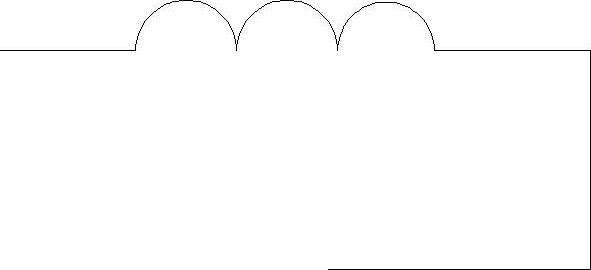

，绘制导线。以圆弧终点为起点绘制正交直线，如图3-80所示。
图3-80 绘制导线
（4）单击“绘图”工具栏中的“直线”按钮

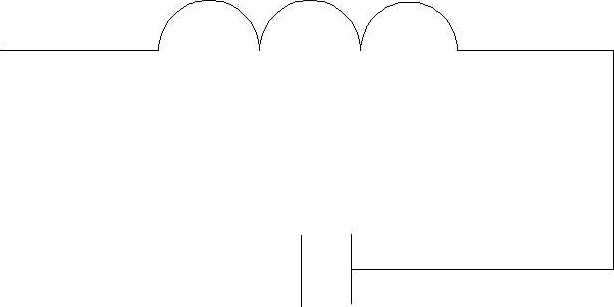

，绘制电容符号。电容符号为两条平行等长的竖线，使右边竖线的中点为刚绘制的导线端点，如图3-81所示。
图3-81 绘制电容
（5）单击“绘图”工具栏中的“直线”按钮
，绘制连续正交直线，完成其他导线的绘制。使直线的起点为电容符号的左边竖线中点，终点为与电感符号相连的导线直线左端点，最终结果如图3-77所示。
举一反三
由于所绘制的直线、多段线和圆弧都是首尾相连或水平对齐的，所以要求读者在指定相应点时要细心。读者操作起来可能比较麻烦，但在后面章节学习了精确绘图的相关知识后就很简单了。
