3.6 多线

多线是一种复合线，由连续的直线段复合组成。这种线的一个突出的优点是能够提高绘图效率，保证图线之间的统一性，建筑墙体设置过程中需要大量用到这种命令。

3.6.1 课上十分钟——绘制多线

【执行方式】

● 命令行：MLINE。

●菜单栏：选择菜单栏中的“绘图”→“多线”命令。

【操作步骤】

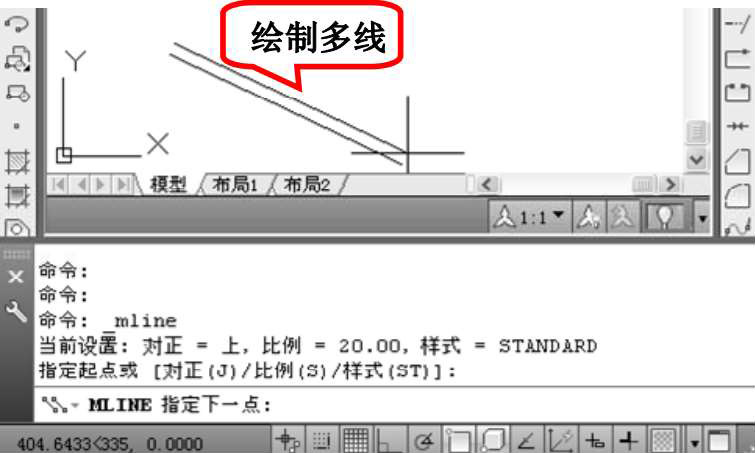

样条曲线命令操作步骤如图3-62所示。

【选项说明】

1．对正（J）

该项用于给定绘制多线的基准。共有“上”、“无”和“下”3种对正类型。其中，“上（T）”表示以多线上侧的线为基准，以此类推。

2．比例（S）

选择该项，要求用户设置平行线的间距。输入值为零时，平行线重合；值为负时，多线的排列倒置。

3．样式（ST）

该项用于设置当前使用的多线样式。

3.6.2 课上十分钟——定义多线样式

【执行方式】

● 命令行：MLSTYLE。

【操作步骤】

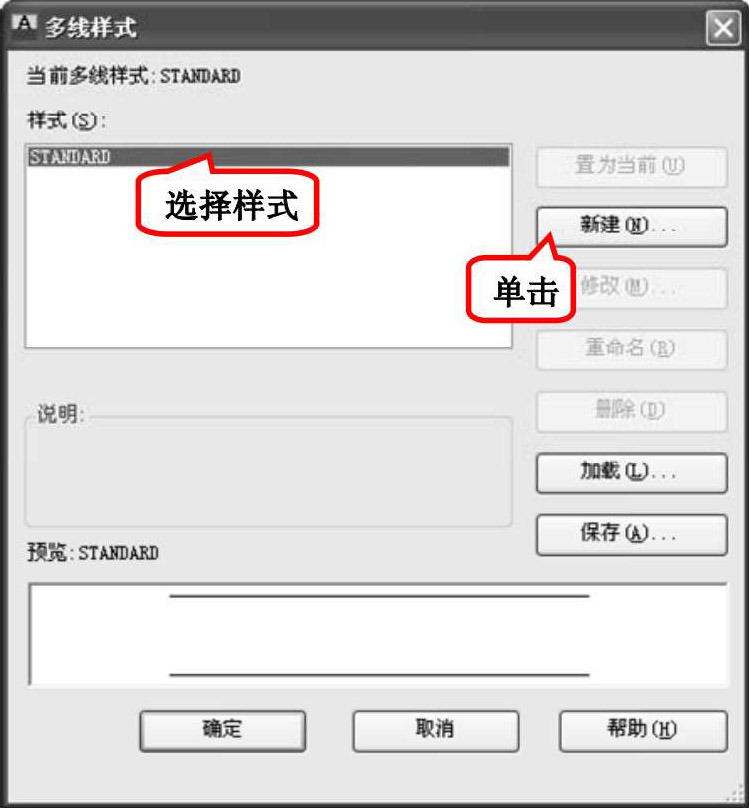

系统自动执行该命令后，弹出如图3-63所示的“多线样式”对话框。在该对话框中，用户可以对多线样式进行定义、保存和加载等操作。

3.6.3 课上十分钟——编辑多线

【执行方式】

● 命令行：MLEDIT。

●菜单栏：选择菜单栏中的“修改”→“对象→“多线”命令。

【操作步骤】

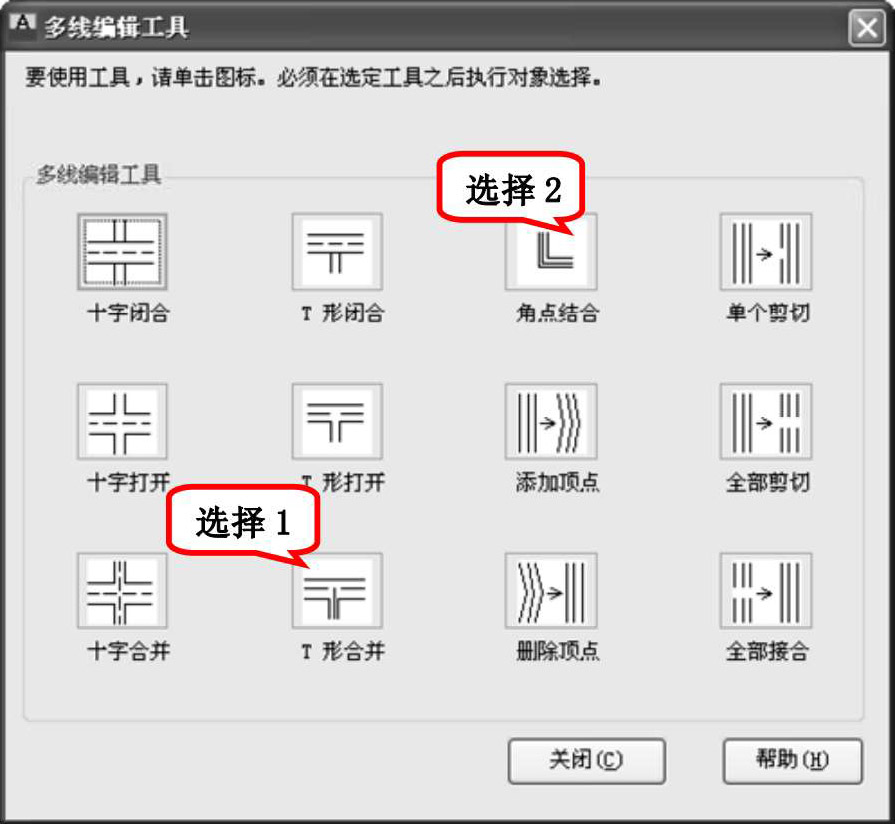

执行上述命令后，弹出“多线编辑工具”对话框，如图3-64所示。

利用该对话框，可以创建或修改多线的模式。对话框中分4列显示了示例图形。其中，第一列管理十字交叉形式的多线，第二列管理T形多线，第三列管理拐角接合点和节点形式的多线，第四列管理多线被剪切或连接的形式。

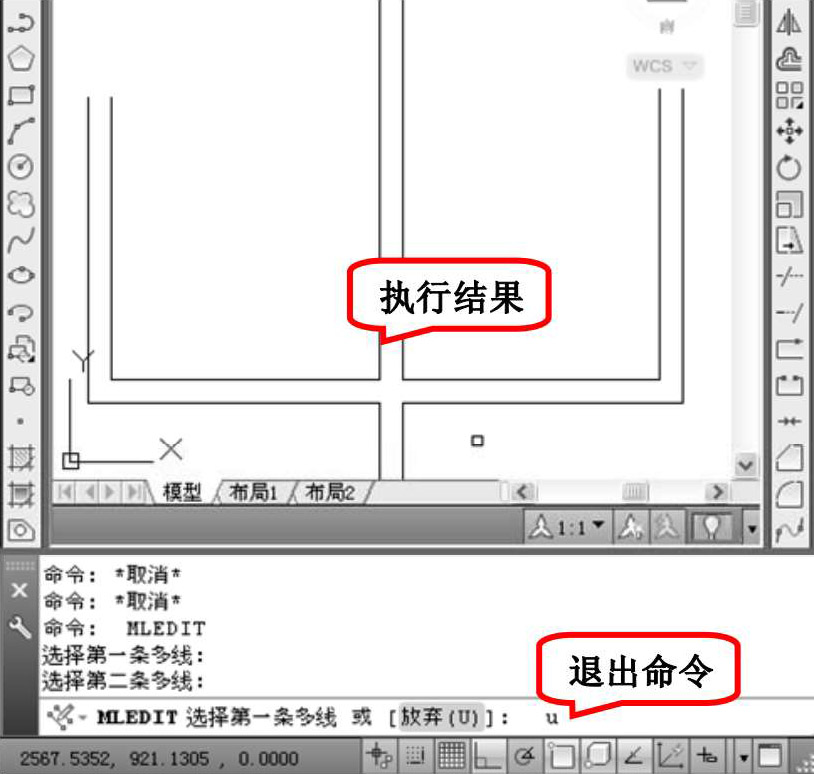

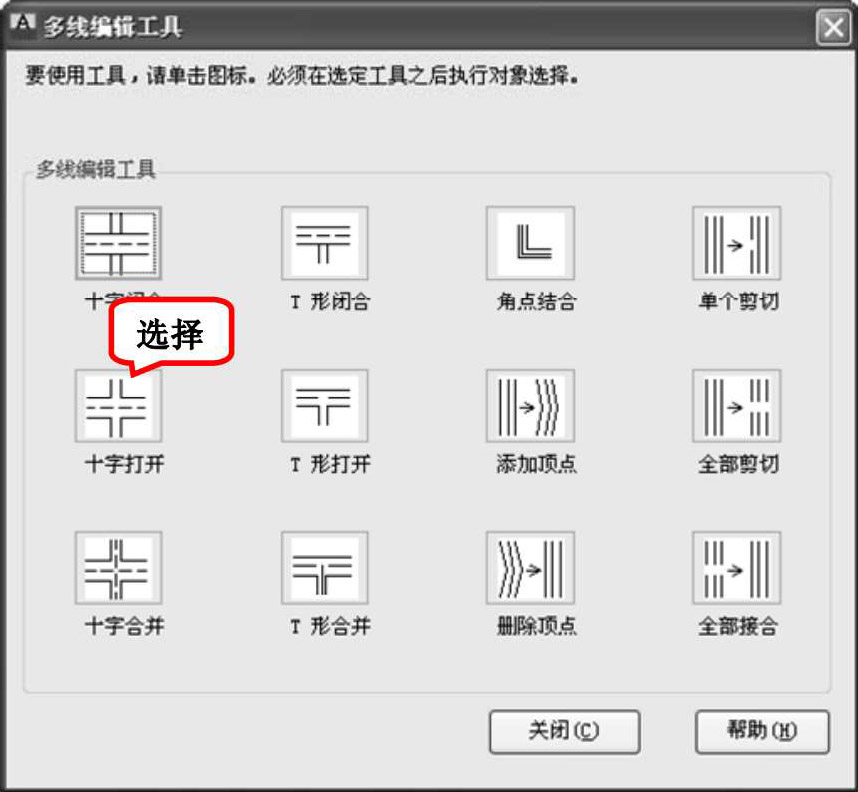

单击选择某个示例图形，如“十字打开”，单击“关闭”按钮，就可以调用该项编辑功能，调用过程如图3-65所示。

3.6.4 课堂练习——墙体符号

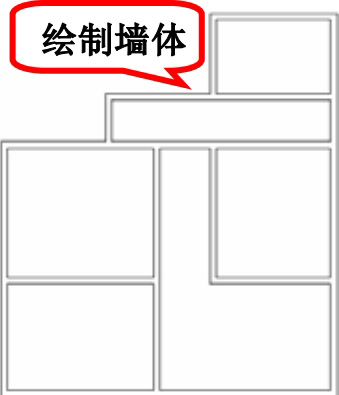

绘制如图3-66所示墙体。

【操作步骤】

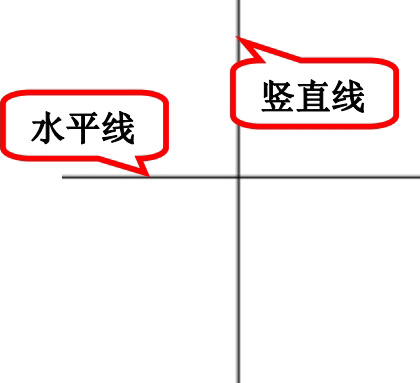

（1）绘制辅助线。单击“绘图”工具栏中的“构造线”按钮 。绘制出一条水平构造线和一条竖直构造线，组成“十”字构造线，如图3-67所示。命令行提示与操作如下。

命令: _xline

指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: h （绘制水平构造线）

指定通过点:

命令: XLINE

指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: v （绘制竖直构造线）

指定通过点:

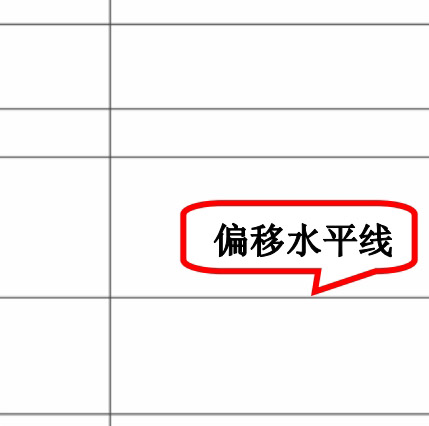

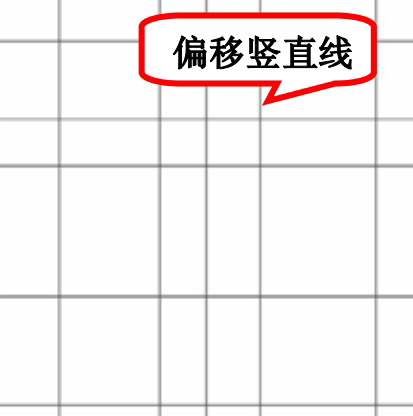

将绘制得到的水平构造线依次向上偏移4200、5100、1800和3000，绘制的水平构造线如图3-68所示。绘制垂直构造线，并将其向右偏移3900、1800、2100和4500，结果如图3-69所示。

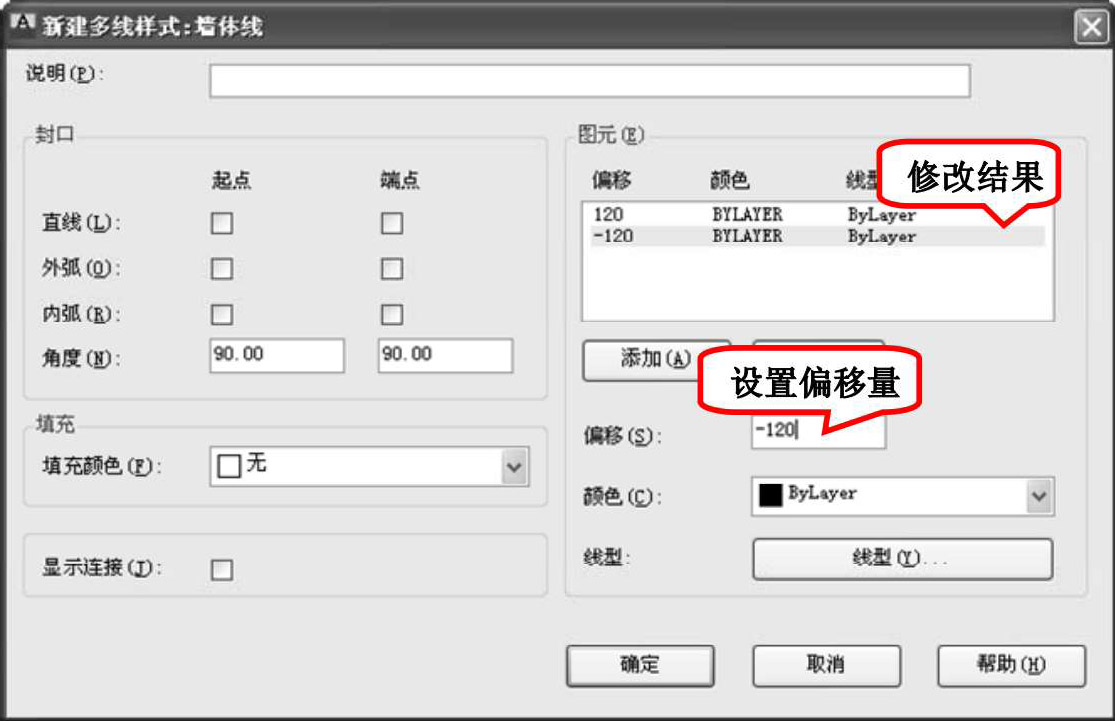

（2）定义多线样式。选择菜单栏中的“格式”→“多线样式”命令，系统打开“多线样式”对话框，在该对话框中单击“新建”按钮，系统打开“创建新的多线样式”对话框，在该对话框的“新样式名”文本框中键入“墙体线”，单击“继续”按钮。系统打开“新建多线样式：墙体线”对话框，进行如图3-70所示的设置。

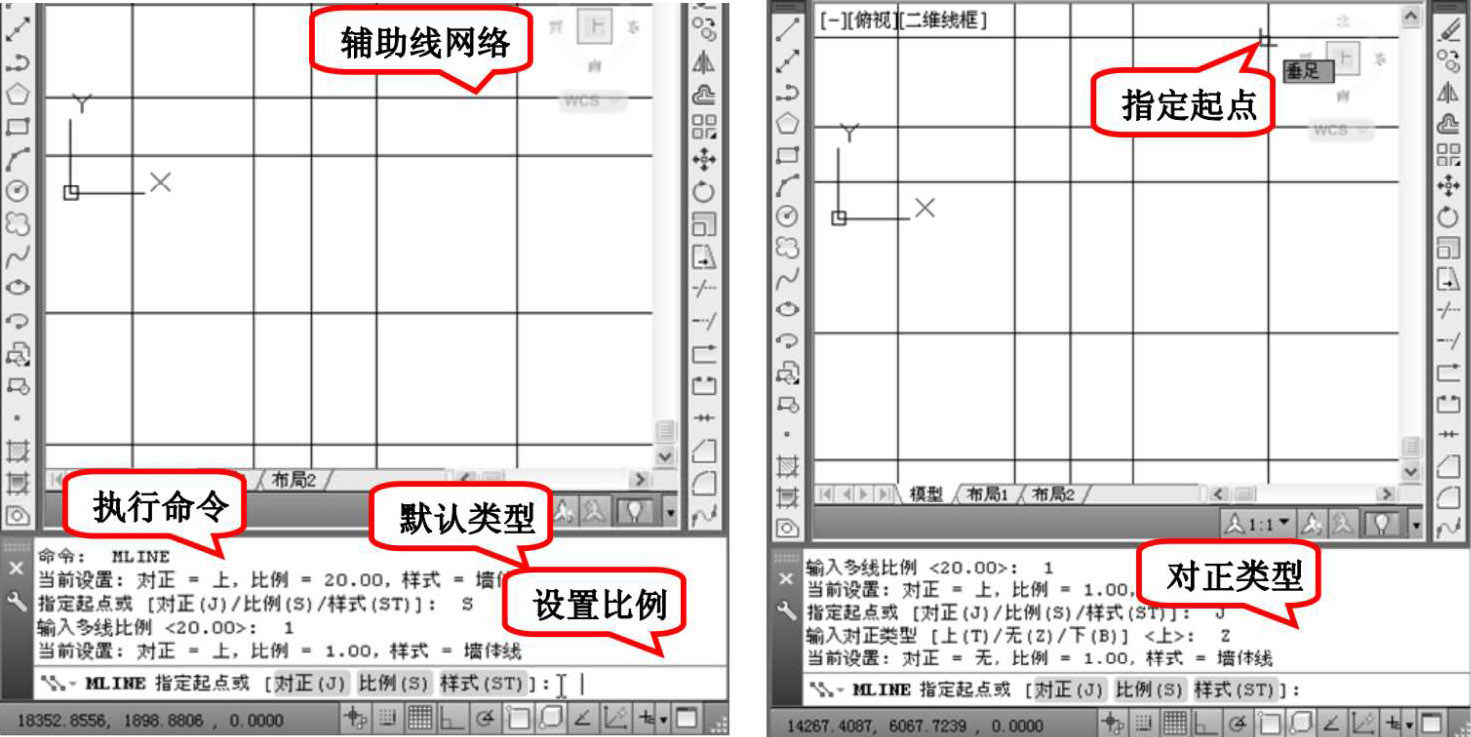

（3）绘制多线。选择菜单栏中的“绘图”→“多线”命令，绘制多线墙体。命令行提示与操作如图3-71所示。

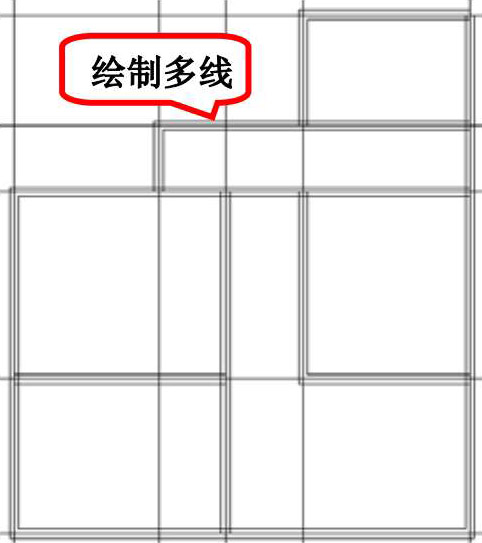

根据辅助线网格绘制多线，绘制结果如图3-72所示。

删除辅助线。单击“修改”工具栏中的“删除”按钮 ，删除多余辅助线网格。

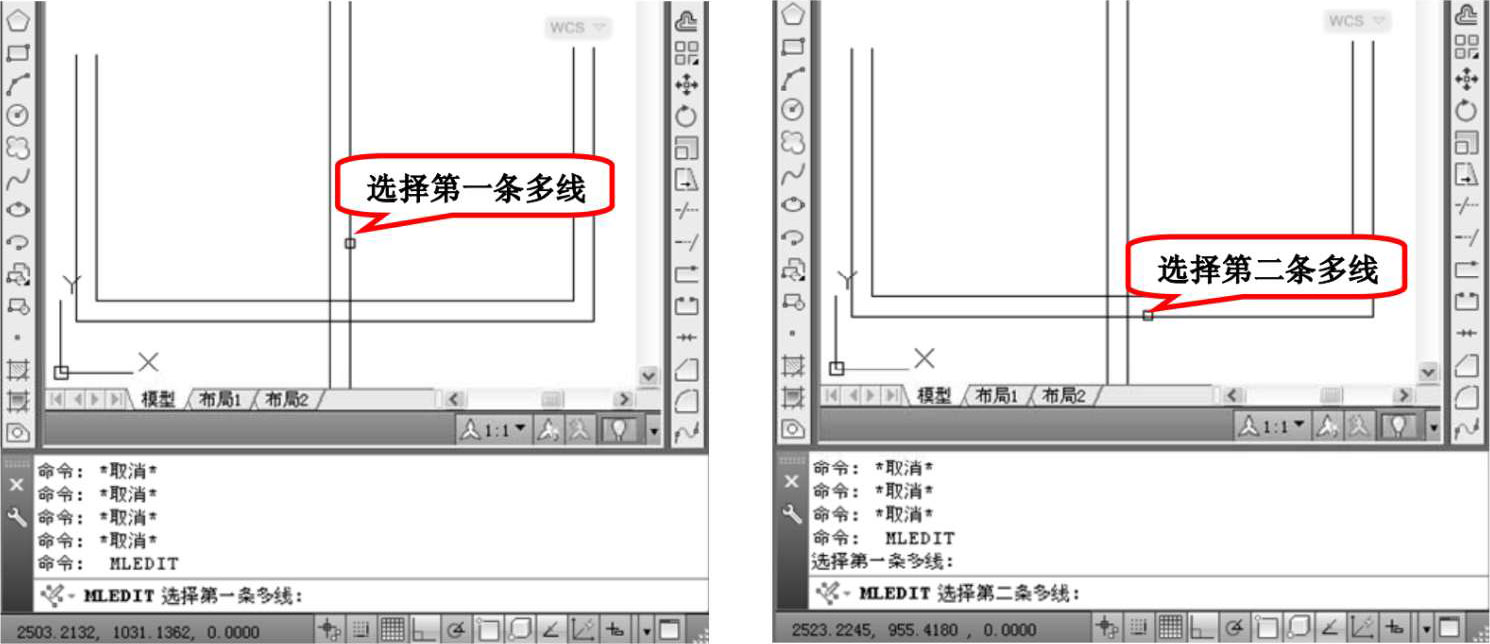

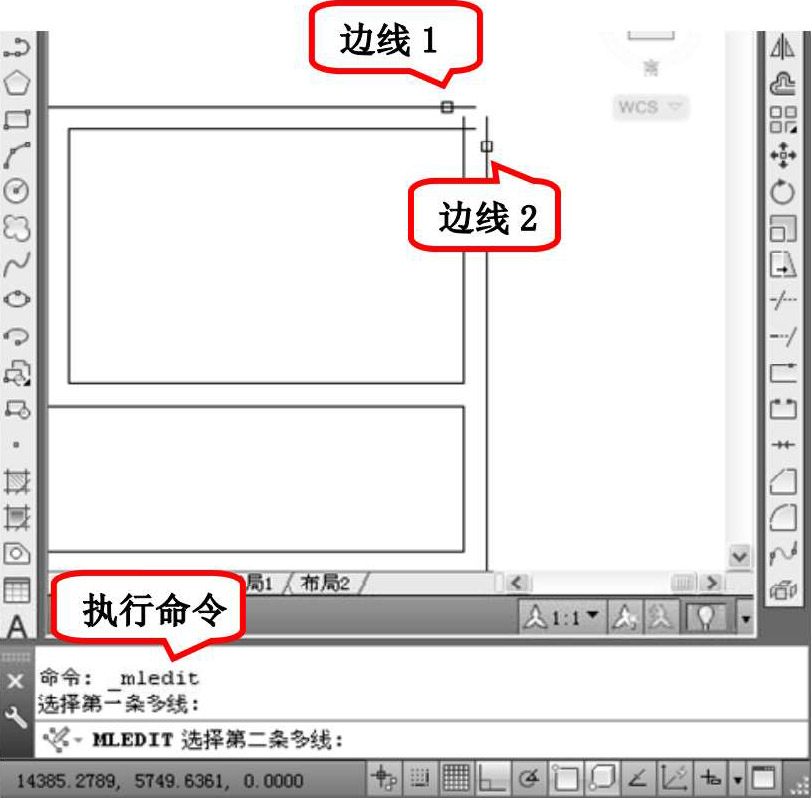

（4）编辑多线。选择菜单栏中的“修改”→“对象”→“多线”命令，系统打开“多线编辑工具”对话框，如图3-73所示。选择其中的“T形合并”选项，确认后，命令行提示与操作如图3-74所示。

“T形合并”编辑结果如图3-75所示。

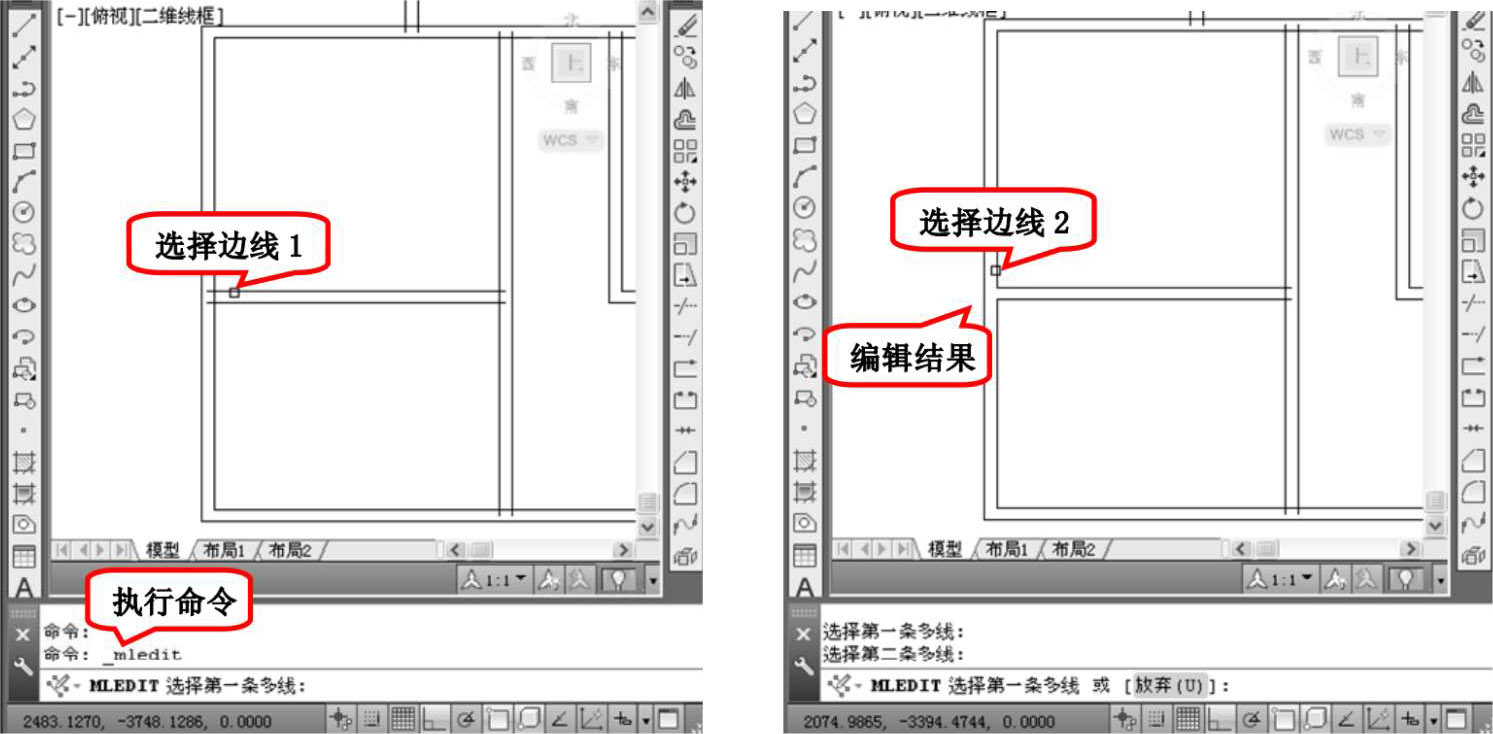

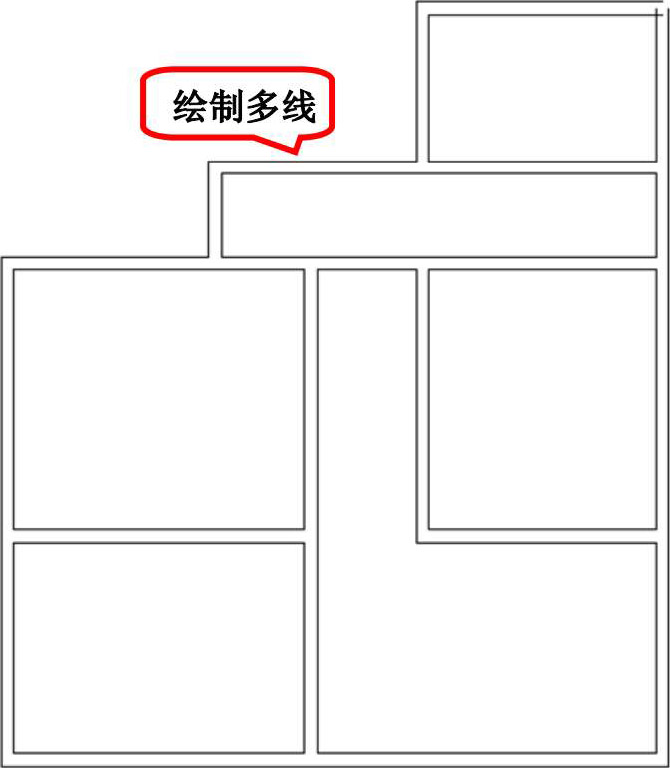

选择“角点结合”选项，继续选择多线进行编辑，如图3-76所示，编辑的最终结果如图3-66所示。
