多段线是一种由线段和圆弧组合而成的不同线宽的多线，这种线由于其组合形式多样和线宽变化不一，弥补了直线或圆弧功能的不足，适合绘制各种复杂的图形轮廓，因而得到广泛的应用。
预习重点
◎ 比较多段线与直线、圆弧组合体的差异。
◎ 了解多段线命令行选项含义。
◎ 了解如何编辑多段线。
◎ 对比编辑多段线与面域的区别。
【执行方式】
● 命令行：PLINE（缩写名：PL）。
●菜单栏：选择菜单栏中的“绘图”→“多段线”命令。
● 工具栏：单击“绘图”工具栏中的“多段线”按钮
。
【操作步骤】
命令行提示操作如图3-51所示。
图3-51 “多段线”命令
【选项说明】

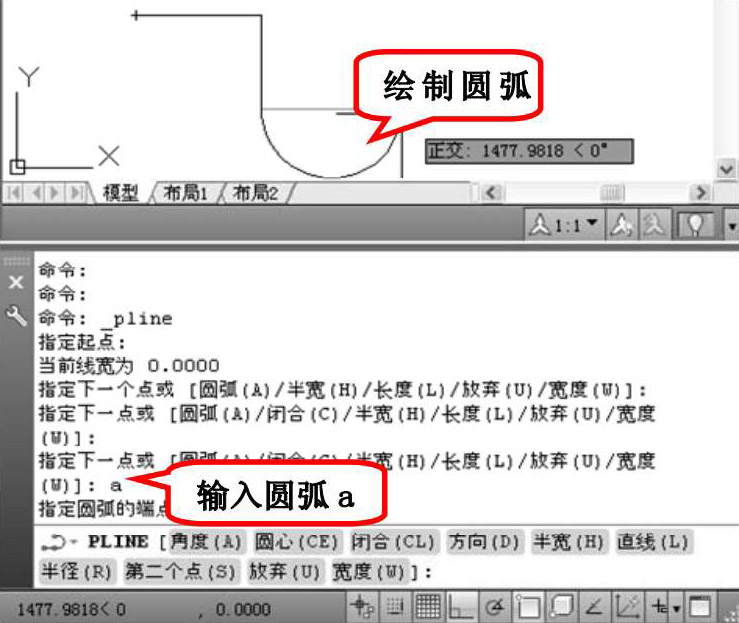

多段线主要由不同长度的连续的线段或圆弧组成，如果在上述提示中选择“圆弧”命令，则命令行提示如图3-52所示。
图3-52 设置“圆弧”选项
高手支招
执行“多段线”命令时，如坐标输入错误，不必退出命令重新绘制，按下面命令行输入即可：
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 0,600 （操作出错，但已按回车键，出现下一行命令）
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: u （放弃，表示上步操作出错）
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @0,600 （输入正确坐标，继续进行下步操作）

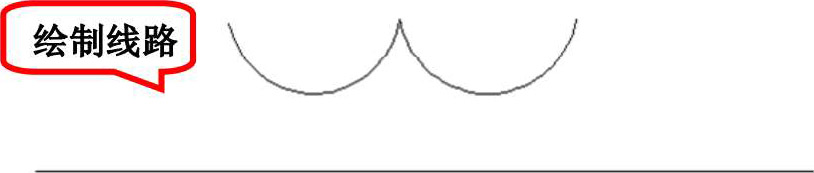

绘制如图3-53所示的水下线路符号。
图3-53 水下线路符号
【操作步骤】
（1）单击“绘图”工具栏中的“多段线”按钮

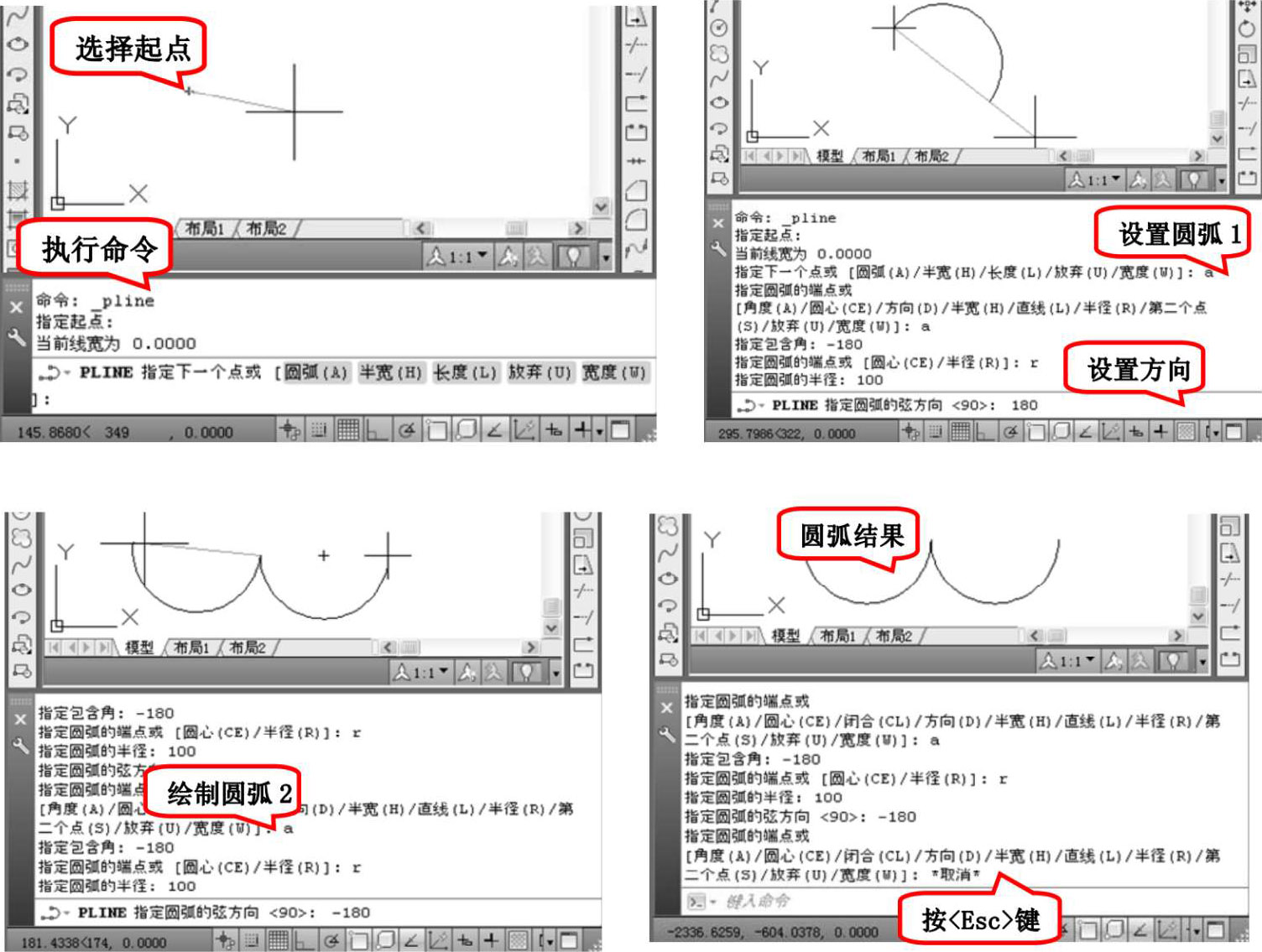

，绘制两段连续的圆弧，命令行提示与操作如图3-54所示。
注意
在图3-54中，完成圆弧绘制后，按<Esc>键退出操作，不可输入“U（放弃）”，否则取消圆弧2的绘制。
图3-54 绘制两段圆弧
（2）单击“绘图”工具栏中的“直线”按钮
，在圆弧下方绘制一条水平直线，最终结果如图3-53所示。
AutoCAD 使用一种称为非一致有理B样条（NURBS）曲线的特殊样条曲线类型。NURBS 曲线在控制点之间产生一条光滑的曲线，如图3-55所示。样条曲线可用于创建形状不规则的曲线，例如为地理信息系统（GIS）应用或汽车设计绘制轮廓线。
图3-55 样条曲线
预习重点
◎ 观察绘制的样条曲线。
◎ 了解样条曲线命令行中选项的含义。
◎ 对比观察利用夹点编辑与编辑样条曲线命令调整曲线轮廓的区别。
◎ 练习样条曲线的应用。
【执行方式】
● 命令行：SPLINE。
●菜单栏：选择菜单栏中的“绘图”→“样条曲线”命令。
● 工具栏：单击“绘图”工具栏中的“样条曲线”按钮
。
【操作步骤】

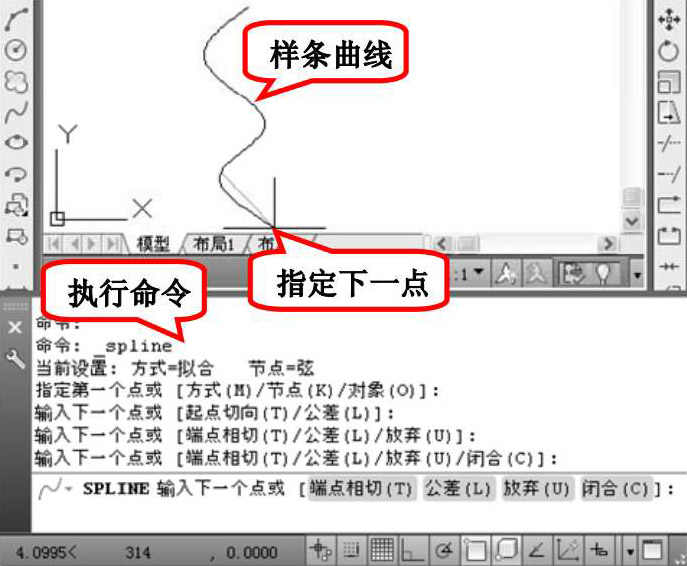

命令行提示与操作如图3-56所示。
图3-56 “样条曲线“命令
【选项说明】
1．对象（O）
将二维或三维的二次或三次样条曲线的拟合多段线转换为等价的样条曲线，然后（根据DelOBJ系统变量的设置）删除该拟合多段线。
2．闭合（C）

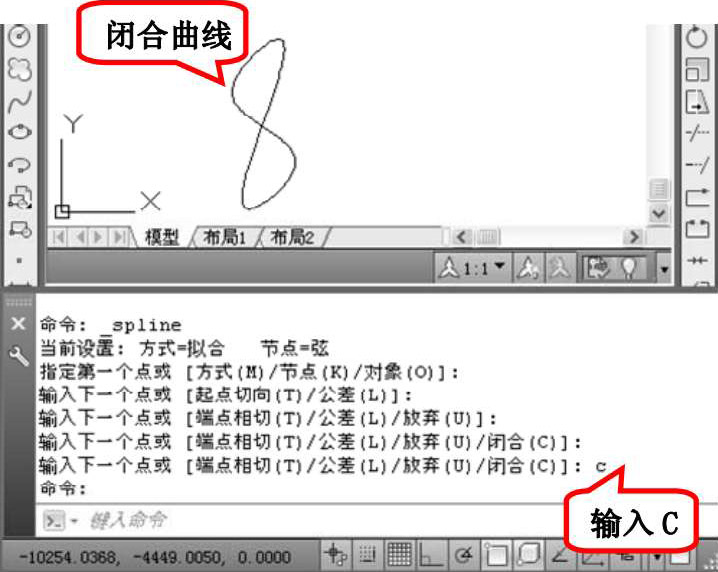

将最后一点定义为与第一点一致，并使它在连接处与样条曲线相切，这样可以闭合样条曲线，如图3-57所示。
图3-57 闭合样条曲线
用户可以指定一点来定义切向矢量，或者通过使用“切点”和“垂足”捕捉模式使样条曲线与现有对象相切或垂直。
3．拟合公差（F）
修改当前样条曲线的拟合公差。根据新的拟合公差，以现有点重新定义样条曲线。拟合公差表示样条曲线拟合时所指定的拟合点集的拟合精度。拟合公差越小，样条曲线与拟合点越接近。公差为0时，样条曲线将通过该点。输入大于0的拟合公差时，将使样条曲线在指定的公差范围内通过拟合点。在绘制样条曲线时，可以通过改变样条曲线的拟合公差以查看效果。
4．起点切向（T）
定义样条曲线的第一点和最后一点的切向。
如果在样条曲线的两端都指定切向，可以通过输入一个点或者使用“切点”和“垂足”捕捉模式使样条曲线与已有的对象相切或垂直。如果按＜Enter＞键，AutoCAD 将计算默认切向。

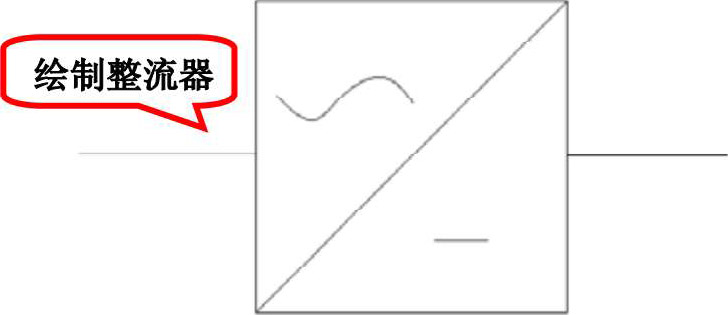

绘制图3-58所示整流器框形符号：
图3-58 整流器框形符号
【操作步骤】
（1）单击“绘图”工具栏中的“多边形”按钮
，绘制正方形。命令行提示与操作如下。
命令: _polygon
输入边的数目 ＜4＞:↙
指定正多边形的中心点或 [边(E)]:（在绘图屏幕适当指定一点）
输入选项 [内接于圆(I)/外切于圆(C)] ＜I＞:C↙
指定圆的半径：（适当指定一点作为外接圆半径，使正方形边大约处于垂直“正交”位置，如图3-59所示）
图3-59 绘制正方形
（2）单击“绘图”工具栏中的“直线”按钮

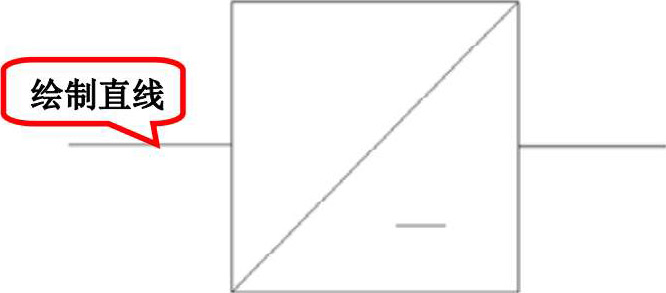

，绘制4条直线，如图3-60所示。
图3-60 绘制直线
（3）单击“绘图”工具栏中的“样条曲线”按钮

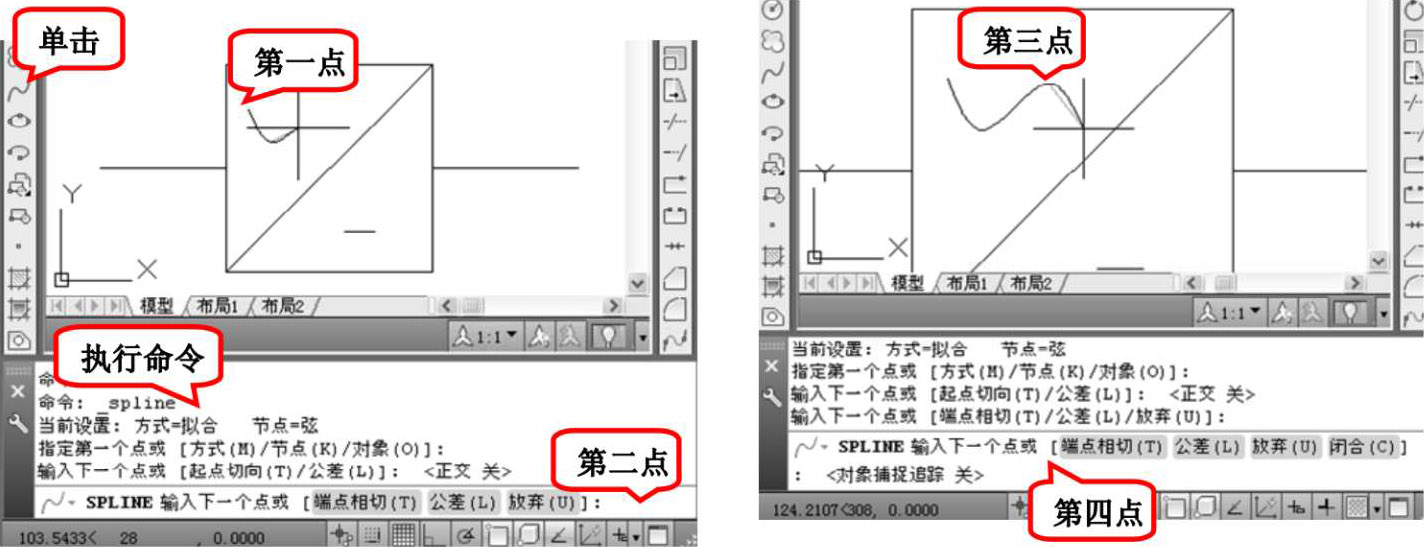

，绘制所需曲线，命令行提示与操作如图3-61所示。
图3-61 绘制样条曲线
最终结果如图3-58所示。
